Шестерёнчатые насосы (шестерённые насосы) Varisco (Италия): купить со склада в Москве, вся техническая документация на сайте, цены и гарантия завода, официальный дилер в России. Проконсультируем, подберём, поставим.
Краткий обзор представленной продукции
Для экономии Вашего времени в нескольких предложениях мы ясно и подробно расскажем о шестерёнчатых насосах Varisco, особенностях их применения, возможностях и ограничениях.
Если перед Вами стоит задача перекачать продукт, вязкость которого более 200 сСт, то круг насосного оборудования, которое может справиться с этой задачей значительно сужается, так как динамический насосы, к котором относятся центробежные, вихревые и пр. не смогут создать центробежной силы для перемещения продукта внутри себя и создания напора. В этой точке путь решения поставленной задачи сворачивает в сторону насосов объёмных, которые перемещают жидкость внутри себя порциями от всасывающего к напорному патрубку. К такому типу как раз относятся поставляемые нами шестерёнчатые насосы, способные перекачивать среды очень большой вязкости.
Частота вращения шестерен не превышает 1500 оборотов в минуту, а с увеличением вязкости требует значительного снижения. Для уменьшения частоты вращения и обеспечения возможности перекачивать вязкие среды традиционно используются редукторы с различными коэффициентами деления скорости вращения электромотора. Они устанавливаются между насосом и электроприводом. Занижать частоту вращения, во-первых, требуется для того, чтобы мощности привода хватило провернуть шестерни, перемещающие своим вращением что-то вязкое, а во-вторых, для того, чтобы во всасывающее отверстие насоса успевал втягиваться для перемещения заданный объём продукта.
Ещё одним аргументом в пользу шестерённых насосов является создаваемое им давление. Чугунные или стальные шестерни, перемещающие между своими зубьями продукт, выталкивают его с мощностью, получаемой от вращения привода, что позволяет создавать на выходе из насоса давление до 20 Бар.
Следует отметить, что подобрать насос с абсолютно точным давлением на выходе невозможно, так как мощности приводов имеют ступенчатый шаг увеличения, однако решение всё равно есть. Гарантию заданного давления и защиту от его перепадов можно обеспечить перепускным (предохранительным) клапаном, который устанавливается на самом насосе. Однажды настроив его на предельное удерживаемое давление, можно быть уверенным, что аварии не случится. Его устройство предельно просто и потому очень надёжно. С помощью болта на перепускном клапане регулируется сила упругости пружины, которая удерживает клапан закрытым. Как только давление жидкости в напорной магистрали возрастает до значения, которого достаточно, чтобы сжать пружину, клапан открывается и перекачиваемый продукт вместо перемещения в напорную магистраль возвращается во всасывающую. Таким образом сбрасывается избыточное давление.
Проточная часть насосов может быть изготовлена из чугуна для работы с инертными жидкостями, из нержавеющей стали для перекачивания пищевых продуктов или агрессивных растворов, и из закалённой стали повышенной прочности. В качестве уплотнения используются или различные типы торцевых уплотнений в зависимости от задачи и смазывающих свойств Вашего продукта, или универсальное химически и температурно-устойчивое сальниковое уплотнение, которое можно быстро и с минимальными затратами заменить в случае износа.
Насос способен перекачивать разогретые до очень больших температур растворы, а на случай защиты от застывания такого раствора в насосе после работы заводом-изготовителем предусмотрено изготовление рубашек обогрева всех элементов конструкции.
Единственное важное ограничение, которое есть у всех шестерёнчатых насосов, - это частицы. Дело в том, что зазоры между шестернями в определённых местах вращения очень малы. Это необходимо для того, чтобы исключить обратное перетекание продукта, а также, чтобы полностью выдавить перемещаемый объём в напорную магистраль. Так вот, твёрдые частицы, угодив между шестернями, самое меньшее оставят царапины, а в худшем случае обломают зубья или заклинят насос. Даже неглубокие царапины на шестерных или внутренней части корпуса существенно снизят давление и производительность насоса. Поэтому шестерёнчатые насосы могут перемещать только чистые жидкости.
В наличии на складе всегда имеются некоторые модели из представленного списка ниже, звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи. Если требуется купить шестерёнчатый насос - это к нам!
Каталог шестерёнчатых насосов Varisco

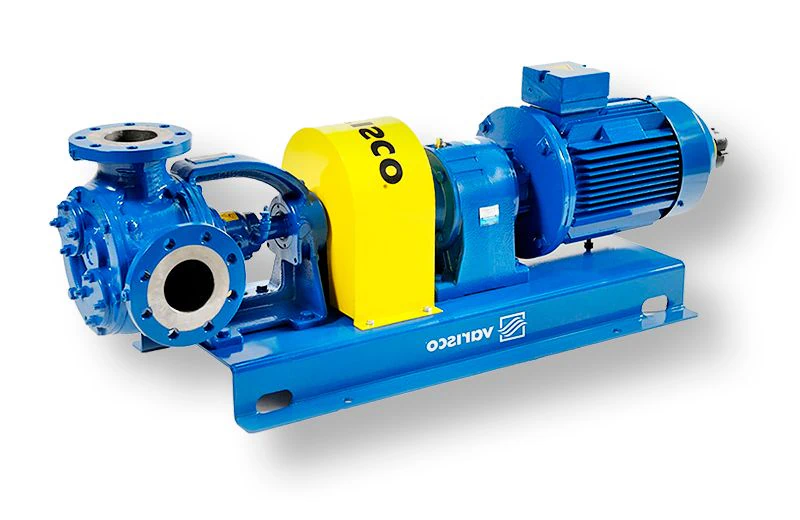

Varisco V - внутреннее зацепление
Varisco G - внешнее зацепление
Широкая гамма шестерёнчатых насосов, проверенных временем:
- исполнение из чугуна, нержавеющей или закалённой стали,
- большой спектр уплотнений,
- комплектация редукторами с большим выбором скоростей вращения вала,
- перепускной клапан, обогрев и другие опции.
Это позволяет решить практически любую задачу по перекачиванию вязких сред.
| модель Varisco (кликабельно) |
производи- тельность |
напор | размер патрубков |
вязкость | частота вращения (зависит от вязкости) |
мощность привода (зависит от давления) |
|---|---|---|---|---|---|---|
| G05 | до 0,42 м³/час | до 15 бар | ½" / ¾" | до 80000 сСт | до 1500 об/мин | до 0,37 кВт |
| G10 | до 0,84 м³/час | до 15 бар | ¾" | до 1500 об/мин | до 0,55 кВт | |
| G20 | до 1,8 м³/час | до 15 бар | ¾" | до 1500 об/мин | до 1,1 кВт | |
| G38 | до 3,6 м³/час | до 15 бар | 1" | до 1500 об/мин | до 2,3 кВт | |
| V25-2 | до 4 м³/час | до 16 бар | 1 ¼" | до 20000 сСт | до 1500 об/мин | от 1,1 до 3,6 кВт |
| V30-2 | до 7,4 м³/час | до 16 бар | 1 ¼" | до 60000 сСт | до 1500 об/мин | от 1,2 до 4,4 кВт |
| V50-3 | до 13,8 м³/час | до 16 бар | 2" | до 1150 об/мин | от 1,5 до 7,6 кВт | |
| V60-2 | до 22,5 м³/час | до 16 бар | 2" | до 720 об/мин | от 2,5 до 11 кВт | |
| V70-2 | до 28 м³/час | до 16 бар | 3" | до 600 об/мин | от 3,5 до 14,5 кВт | |
| V80-2 | до 43 м³/час | до 16 бар | 3" | до 600 об/мин | от 4,5 до 21 кВт | |
| V85-2 | до 57,5 м³/час | до 12 бар | 4" | до 600 об/мин | от 5,7 до 24,2 кВт | |
| V90-2 | до 56,7 м³/час | до 12 бар | 4" | до 425 об/мин | от 5,6 до 21,4 кВт | |
| V100-2 | до 82 м³/час | до 12 бар | 4" | до 425 об/мин | от 8 до 31 кВт | |
| V120-2 | до 117 м³/час | до 8 бар | 5" | до 320 об/мин | от 12 до 33,2 кВт | |
| V150-2 | до 144 м³/час | до 8 бар | 6" | до 320 об/мин | от 14 до 40 кВт | |
| V151 | до 117 м³/час | до 8 бар | 6" | до 320 об/мин | от 11,5 до 33 кВт | |
| V180 | до 170 м³/час | до 10 бар | 8" | до 240 об/мин | от 12 до 53 кВт | |
| V200 | до 240 м³/час | до 8 бар | 8" | до 240 об/мин | от 24 до 68 кВт | |
| V250 | до 350 м³/час | до 8 бар | 10" | до 220 об/мин | от 5,5 до 75 кВт | |
| до 0,4 м³/час | до 20 бар | ½" | до 20000 сСт | до 1500 об/мин | от 0,19 до 0,63 кВт | |
| до 0,77 м³/час | до 20 бар | ½" | до 1500 об/мин | от 0,24 до 0,9 кВт | ||
| до 1,9 м³/час | до 20 бар | 1 ¼" | до 1500 об/мин | то 0,27 до 1,7 кВт | ||
| до 3,2 м³/час | до 20 бар | 1 ¼" | до 1500 об/мин | от 0,6 до 3,3 кВт |
* - снят с производства.
Каталог шестерёнчатых насосов Liverani

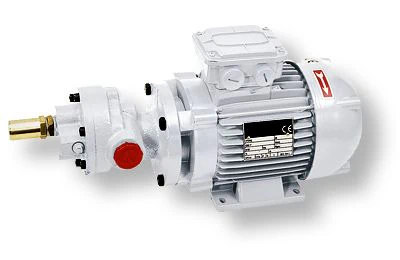

Liverani Gear - внешнее зацепление
Шестерёнчатые насосы небольшой производительности:
- исполнение из чугуна, бронзы и нержавеющей стали,
- конструкция - моноблок,
- уплотнение из керамики, карбида кремния и фторкаучука,
- пять предустановленных скоростей вращения привода,
- выбор между давлением 5 и 10 бар.
Недорогие готовые решения для задач с небольшой производительностью.
| модель Liverani (кликабельно) |
производи- тельность |
напор | размер патрубков |
вращение -> вязкость |
мощность привода 5 бар / 10 бар |
|---|---|---|---|---|---|
| Gear 2 | до 0,12 м³/час | до 5 бар | 3/8" | 1400 об/мин -> до 200 сСт 900 об/мин -> до 1000 сСт 700 об/мин -> до 3000 сСт 500 об/мин -> до 10000 сСт 300 об/мин -> до 20000 сСт |
0,09 кВт / - - - |
| Gear 3 | до 0,21 м³/час | 3/8" | 0,13 кВт / - - - | ||
| Gear 4 | до 0,24 м³/час | 3/8" | 0,18 кВт / - - - | ||
| Gear 5 | до 0,32 м³/час | до 10 бар | 1/2" | 0,25 кВт / 0,37 кВт | |
| Gear 10 | до 0,6 м³/час | 3/4" | 0,25 кВт / 0,37 кВт | ||
| Gear 15 | до 0,9 м³/час | 3/4" | 0,37 кВт / 0,55 кВт | ||
| Gear 25 | до 1,5 м³/час | 3/4" | 0,55 кВт / 0,75 кВт | ||
| Gear 35 | до 2,1 м³/час | 1" | 0,75 кВт / 1,1 кВт | ||
| Gear 50 | до 3 м³/час | 1" | 1,1 кВт / 1,5 кВт | ||
| Gear 60 | до 3,6 м³/час | 1 1/4" | 1,5 кВт / 1,85 кВт | ||
| Gear 70 | до 4,2 м³/час | до 5 бар | 1 1/4" | 1,8 кВт / - - - |
Технические характеристики шестерённых насосов
Описание серии
Насосы шестерёнчатые с внутренним зацеплением используются на производствах для перемещения жидкостей вязкостью до 60000 сСт, обладающих при этом небольшим абразивным действием, но без содержания твёрдых частиц. Шестеренные насосы традиционно используются для перекачивания в следующих отраслях промышленности:
Химическая промышленность: изоцианат, растворители, щелочи, кислоты, спирты, силикат натрия, полиол,
Мыла и моющие средства: жидкие моющие средства, поверхностно-активные вещества, средства личной гигиены,
Фармацевтика,
Нефтехимия: бензин, мазут, дизельное топливо, присадки, смазочные масла, добавки, нефть,
Лакокрасочная промышленность: лаки, краски, лакокрасочные покрытия, эпоксидные смолы, клеи,
Целлюлозно-бумажная промышленность: покрытия, щёлочи,
Пищевая промышленность: патока, шоколад, какао-масло, глюкоза, корма для животных, растительные масла, жиры;
Строительная промышленность: вязкие жидкости с высокой температурой (битум, гудрон, асфальт).
Принцип работы

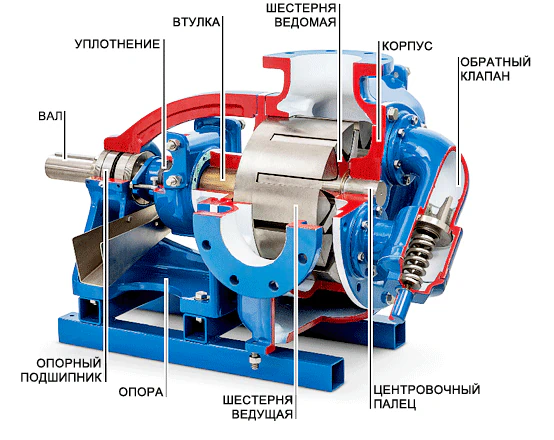

Шестерённый насос Вариско (Varisco) серии "V" - он же шестёнчатый насос - для вязких жидкостей является объемным с внутренним зацеплением. Поток жидкости формируется по средствам вращения двух шестерен, ведущей (ротора) и ведомой, которые установлены одна внутри другой и разделены серповидным элементом.
Принцип работы насоса шестерёнчатого заключается в засасывании продукта в точке увеличения зазора между шестернями при их вращении, перемещения продукта по внутренней проточной части для отделения от всасывающей точки и выталкивании с заданным давлением (до 20 бар). В результате этого имеет место совершенно ровный поток. Весь процесс наглядно изображён на рисунке. Как видно на изображении внутренняя шестерня расположена со смещением по центру оси относительно внешней шестерни. Именно благодаря этому между шестернями есть зазор для засасывания и перемещения продукта.
Новаторским в конструкции шестеренных насосов Varisco является использование двух внутренних контуров внутри проточной части по средствам разделения пространства между ведущей и ведомой шестернями подковообразной деталью.
Преимущества
Фиксированная производительность, которая строго пропорциональна скорости вращения привода и не зависит от создаваемого давления. За один оборот шестерней шестеренный насос перемещает строго регламентированное количество жидкости, поэтому всегда можно рассчитать окончательную производительность. Однако следует иметь в виду, что в связи с разностью давления до и после агрегата, а также в связи с различной вязкостью имеет место небольшой коэффициент выдавливания. Наши специалисты всегда руководствуются точными формулами для расчёта.
Ровный поток не пульсирующий поток; отсутствие перепадов давления. Шестерни всегда вращаются всегда с одинаковой скоростью.Гибкость. Шестеренные насосы Varisco имеют возможность осевой регулировки положения ротора, что позволяет перекачивать одним и тем же агрегетом жидкости различной вязкости. Успешно аппарат справляется с перемещением продуктов с вязкостью как ниже воды, так и продуктов в высокой вязкостью, таких как, например, битумы, меласса, смолы, полимеры и т.д.
Реверс. Благодаря своей конструкции шестерёнчатые насосы обладают возможностью перекачивать продукты в обе стороны с полным сохранением всех рабочих характеристик. Для этого достаточно изменить направления вращения привода.
Самовсасывание. Шестеренные насосы Varisco благодаря внутренней геометрии шестерён создают высокий уровень разряжения в области всасывающего патрубка, что обеспечивает хорошие показатели по самовсасыванию, однако перед запуском для обеспечения самовсасывания и для предотвращения повреждения уплотнения, рекомендуется залить во всасывающий патрубок немного перекачиваемого продукта.
Простая конструкция. По своей сути агрегат состоит из двух вращающихся элементов - ротора и ведомой шестерни, а также оного осевого механического или сальникового уплотнения. Три эти компонента подвергаются наибольшему износу. Однако при использовании по назначению и с соблюдением требований по эксплуатации, замена этих запасных частей потребуется не ранее чем через 2-3 года непрерывной работы.
Прочность и долговечность. Использование чугуна высокой прочности или нержавеющей стали позволяет с уверенностью говорить о высокой прочности насосов шестерёнчатых. Об этом также свидетельствует практически полное отсутствие гарантийных обращений. Наружный опорный подшипник - подшипник качения обеспечивает осевые и радиальные нагрузки.
Низкий коэффициент износа. Число зубьев ротора не является кратным числу зубьев ведомой шестерни, что обеспечивает равномерный износ поверхностей зубьев, так как каждый зуб одной шестерни периодически вступает в контакт со всеми зубьями другой шестерни. Также, торцевой износ ротора компенсируется устройством осевой регулировки. Что позволяет сохранить эксплуатационные параметры остаются практически неизменными, даже при высоком уровне износа.
Простое и удобное техобслуживание. Внутренний осмотр и регулировки шестерён можно производить без демонтажа шестерённого насоса из места его установки. Достаточно открутить внешнюю крышку, что обеспечит полный обзор и доступ.
Взаимозаменяемость. Шестерёнчатый насос обладает модульной конструкцией, что позволяет заменить внутренние части элементами с другими характеристиками или из других материалов. Например, могут быть использованы разные виды осевых механических уплотнений, стандартные корпус и крышки могут быть заменены на аналогичные по типоразмеру части, но с с кожухом обогрева или байпасом и др.
Изменения положения патрубков. По средствам поворота корпуса на основании, можно изменить расположение напорного и всасывающих патрубков относительно оси вращения, угол изменения всегда составляет 90 градусов.
Обогревающий (охлаждающий) кожух. Шестеренный насос может быть выполнен с тремя различными системами внешних кожухов: кожух вокруг корпуса, кожух вокруг крышки корпуса или корпус вокруг уплотнения вала. Это стандартные опции, которые всегда доступны на складе завода изготовителя.
Предохранительный клапан (байпас). На корпус шестерённого насоса может быть установлен предохранительный клапан (перепускной клапан, байпас) и может быть легко настроен. Данный клапан может быть выполнен при необходимости с кожухом обогрева или в сдвоенном исполнении.
Основные особенности
Агрегаты имеют три основных материала изготовления: из ковкого чугуна, термообработанной стали или нержавеющей стали. Присоединения на небольших моделях - внутренняя резьба BSP, на средних и больших - фланцы. Выбор из этих трёх металлов позволяет с уверенностью говорить о полной универсальности агрегатов Varisco. В исполнении из нержавеющей стали мы поставляем пищевые шестерёнчатые насосы.
Кожух обогрева (охлаждения) традиционно устанавливается на модели из чугуна, а на стальные доступен обогрев крышки корпуса.
Ротор и ведомая шестерни также изготавливаются из ковкого чугуна, термообработанной стали или нержавеющей стали.
Или могут быть исполнены в версии с противозадирным покрытием для перекачки растворителей.
Втулки изготавливают из стали, чугуна, бронзы, графита или карбида вольфрама. Подобрать подходящий материал помогут Вам наши специалисты, а самостоятельно это можно посмотреть в разделе ниже.
В зависимости от перекачиваемого продукта и необходимого давления подбирается подходящее уплотнение. Оно может быть: сальниковым (SP), механическим одинарным различного исполнения (ST4, ST5, ST6) или сдвоенным (ST8) уплотнение. Подробное описание смотрите ниже в разделе Типы уплотнений и область применения.
Сальниковое уплотнение может быть оснащено подогревом (+R1), а на большинстве моделей - жидкостным затвором (SP1).
На фотографии изображён предохранительный клапан (байпас) (+Y) шестеренчатого насоса.
А также предохранительный клапан с кожухом подогрева (+YR) или в сдвоенном исполнении (+YY).
Вал и цапфа на всех моделях устанавливаются из закалённой или нержавеющей стали. Подшипники увеличенного размера служат для выдерживания осевых и радиальных нагрузок и поставляются в комплекте с круглыми гайками для требуемой регулировки положения ротора.
И, наконец, только компания Вариско поставляет всю линейку шестеренных насосов оснащённых магнитной муфтой, то есть в абсолютно герметичном исполнении, без каких-либо уплотнений между приводом и проточной частью. Это исполнение отлично подходит для перекачивания особо опасных для окружающей среды жидкостей.
Доступные опции
| + F | Корпус со стандартными фланцевыми патрубками PN16. Этот вариант комплектации предназначен для шестеренных насосов моделей V6, V12, V20, V25, V25-2 и V30-2. Используется вместо корпуса с резьбовыми патрубками. Однако такие фланцевые патрубки не могут быть использованы для моделей в варианте исполнения SPHTR, а также в случае варианта комплектации +R. |
| + FAR | Корпус с фланцевыми патрубками согласно требованиям американских стандартов ANSI # 125/150 FF. |
| + R | Обогревающий кожух (или рубашка охлаждения), получаемые отливкой вокруг корпуса. Начиная с модели V50-3 поставляется с фланцевыми патрубками - плоскими или, по требованию заказчика, с выемками согласно немецкому стандарту DIN 2512 (+RN) |
| + R1 | Обогревающий кожух (или рубашка охлаждения), получаемые отливкой вокруг уплотнения вала. Для моделей, начиная с V6 и по V30-2, не предусмотрены. Могут применяться в моделях V50-3, укомплектованных резьбовыми патрубками. Для моделей от V60-2 и до V200 могут быть использованы с фланцевыми патрубками - плоскими или, по требованию заказчика, с выемками согласно немецкому стандарту DIN 2512 (+R1N). |
| + R2 | Обогревающий кожух для крышки корпуса. Используется главным образом для шестерёнчатых насосов, изготовленных из нержавеющей стали (см. таблицу на следующей странице). |
| + R3 | Обогревающий кожух вокруг уплотнения вала (+R1) и рубашка охлаждения вокруг корпуса (+R). |
| + R4 | Обогревательный кожух для крышки корпуса (R2) и рубашка охлаждения вокруг уплотнения вала (+R1). |
| + RAD | Манжетное уплотнение для битума |
| + EH | Электрообогрев для насосов с модификацией SPHTR. |
| + Y | Все модели могут быть укомплектованы предохранительным клапаном для защиты от избыточного давления (байпас). Их следует применять в том случае, когда напорный трубопровод может оказаться перекрытым клапаном или каким-то иным устройством. Байпас может быть установлен непосредственно на корпусе – для моделей V6, V12, V20, V25, V60-2K и V80-2K, либо к крышке – для всех остальных моделей. |
| + YH | Предохранительный клапан, изготовленный из чугуна с шаровидным графитом, в комплекте с кожухом предварительного подогрева. На этом кожухе имеются фланцевые патрубки – плоские, или по требованию Заказчика, с выемками согласно немецкому стандарту DIN 2512 (+ERN). |
| + YY | Сдвоенный предохранительный клапан (байпас). Он требуется в тех случаях, когда агрегат рассчитан на использование в режиме реверса. |
| + W | Механическое уплотнение с элементами из карбида вольфрама. |
| + W1 | Центровочный палец и втулка ведомой шестерни из карбида вольфрама. |
| + W2 | Центровочный палец, обе втулки ведомой и ведущей шестери из карбида вольфрама. |
| + W2 (90°C) | То же, что и W2, но для растворов с температурой продукта выше 90°С. |
| + O2 | Маслёнка для торцевого уплотнения. |
| + OX | Расширительный бак под давлением для двойного механичекого уплотнения типа ST8. |
| + QPQ | Дополнитеная закалка, полировка и повторная закалка шестерней. |
| + SP1 | Уплотнение с промывкой. |
| A | ATEX исполнение. |
| TC | Датчик температуры TC для ATEX исполнения. |
| PT100 | Датчик температуры PT100 для ATEX исполнения. |
| C | Индивидуальный ATEX сертификат. |
| + X | Модели особой конструкции, изготавливаемые согласно специфическим требованиям Заказчика. Стандартом нашей фирмы не предусмотрены. |
Типы уплотнений и область применения
Varisco |
тип уплотнения |
материал уплотнения |
сфера применения |
SP |
сальниковое |
Лён, асбест, фторопласт и цветные металлы (свинец и медь). Пропитка из консистентных смазок: технический жир, графит, воск, дисульфид молибдена. В сердечнике резина, медная и латунная проволока. |
Стандартные условия применения. Для перекачивания вязких, не абразивных продуктов. |
SPAW |
сальниковое |
Для перекачивания жидкостей, обладающих сильными абразивными свойствами: красок, смол с наполнителем. |
|
SPBS |
сальниковое |
Растворители любого типа, в том числе хлорированные, если они не разъедают чугун. А также сжиженные газы, фреон, бензин. Для жидкостей с низкими смазывающими свойствами. |
|
SPG |
сальниковое |
Для перекачивания растворов смазывающих и несмазывающих, а также щелочных. |
|
SPHTR |
сальниковое с обогревающим кожухом вокруг уплотнения вала |
Для перекачивания сред при температуре до +300°С. Особенно подходят для перекачивания битума, гудрона и горячего пека. Вкладыши подшипников из специальной массивной бронзы, рассчитанной на высокие температуры. |
|
SPK |
сальниковое |
Перекачивание растворов с повышенной кислотностью, разбавленных кислот, фруктовых, пищевых продуктов и пр. Для жидкостей с низкими смазывающими свойствами. |
|
ST5BS ST4BS |
механическое |
Графит/керамика с дополнительными уплотнительными элементами из PTFE (ISO 3069)
|
Растворители любого типа, в том числе хлорированные, если они не разъедают чугун. Сжиженные газы, фреон, бензин. Для жидкостей с низкими смазывающими свойствами. |
ST8BS |
двойное механическое |
||
ST5K ST4K |
механическое |
Перекачивание жидкостей с повышенной кислотностью, разбавленных кислот, фруктовых пищевых продуктов и пр. Кроме того растворителей. Для жидкостей с низкими смазывающими свойствами. |
|
ST8K |
двойное механическое |
||
ST5WAW |
механическое |
Карбид вольфрам-керамика и PTFE (ISO 3069) |
Для перекачивания сред, обладающих сильным абразивным воздействием. (краски, смолы с наполнителем) |
ST5WAT ST4WAT |
механическое |
Для перекачивания сред, обладающих абразивными свойствами. |
|
ST5W ST4W |
механическое |
Для перекачивания растворов со смазывающими и несмазывающими свойствами, а также щелочных. |
|
ST8WG |
двойное механическое |
||
ST6WAT |
механическое |
Карбид вольфрам-керамика и Viton |
Для перекачивания сред, обладающих абразивными свойствами. |
ST6WG |
механическое |
Для перекачивания растворов со смазывающими и несмазывающими свойствами, а также щелочных. |
Варианты исполнения
Varisco |
корпус |
ротор и шестерня |
вал |
цапфа |
втулки |
SP |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
бронза |
SPAW |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
карбид вольфрама |
карбид вольфрама |
SPBS |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
SPG |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
чугун |
SPHTR |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
бронза |
SPK |
сталь нержавеющая марки CF-8M |
сталь нержавеющая марки CF-8M |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
ST5BS ST8BS |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
ST5K ST8K |
сталь нержавеющая марки CF-8M |
сталь нержавеющая марки CF-8M |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
ST5WAW |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
карбид вольфрама |
карбид вольфрама |
ST5WAT |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
ST5W |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
бронза |
ST5WG |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
чугун |
ST6WAT |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
ST6WG |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
чугун |
Установка насоса
Все агрегаты поставляются протестированными. В них находится жидкость, которая служит для защиты внутренних поверхностей в течение 6 месяцев с даты отгрузки. Эта жидкость - смесь масла и пассивного нейтрального раствора. Если эта жидкость может загрязнить перекачиваемый продукт, необходимо промыть проточную часть перед установкой. Не перекачивайте воду!.
Установите агрегат как можно ближе к ёмкости с откачиваемым продуктом, оставляя достаточное место для возможности осмотра и обслуживания. В частности, место требуется перед агрегатом для установки/снятия передней крышки, рядом с корпусом для возможности ремонта/замены уплотнения, около редуктора (если установлен) и рядом с электрическим щитом управления двигателем.
Определите всасывающий и напорный патрубки перед установкой. Шестерёнчатые насосы серии V полностью реверсивны: направление потока может быть изменено путём изменения направления вращения привода. Если установлен перепускной предохранительный клапан, учтите, что он работает только при одном направлении потока.
Жидкость переносится между зубьями шестерён и направляется в напорную магистраль при выдавливании её из полостей между зубьями.
Станина, на которой установлено оборудование, должна быть достаточно прочной и должна поглощать колебания. Станины, поставляемые Varisco отвечают этим требованиям. Фундамент, на котором устанавливается станина, должна быть совершенно ровной и, по крайней мере, на 50-100 мм шире, чем станина.
Для предотвращения деформации станины должны быть применены прокладки и анкерные болты, если это необходимо. Анкерные болты должны быть подобраны в соответствии с размерами отверстиям в станине.
Проверьте выравнивание оборудования после затягивания анкерных болтов и перед присоединением трубопроводов.
Трубопроводы должны иметь соответствующие параметры и размеры для гарантирования нормальной работы. Большинство проблем происходят из-за линии всасывания. В данном руководстве содержится информация для определения размеров трубопроводов. Далее приведены наиболее важные пункты:
- Диаметр трубопроводов должен быть не меньше, чем диаметр патрубков.
- Убедитесь, что трубы чисты и не содержат посторонних предметов типа орехов, винтов, тряпок, сварочного шлака, частей электродов, и т. д.
- Установите обратный клапан во всасывающем трубопроводе чтобы избежать необходимости заполнять его каждый раз, когда необходим запуск. Если аппарат работает в режиме самовсасывания продукта с глубины, установите донный обратный клапан, достаточно большой, чтобы не создать чрезмерные потери трения.
- Всасывающий трубопровод должен иметь диаметр равный или больший, чем диаметр всасывающего патрубка и не должен иметь восходящих изгибов, где могут образовываться воздушные ямы.
- Соединение всасывающего трубопровода должно быть совершенно герметичным. Используйте фланцевое соединение или резьбовое соединение с тефлоновой лентой. Это особенно необходимо когда давление во всасывающем трубопроводе ниже, чем атмосферное при работе в режиме самовсасывания с глубины. Это означает, что утечек во всасывающем трубопроводе не будет, но воздух будет втягиваться через неплотные уплотнения, которые более трудно обнаружить.
- Рекомендуется установка манометров давления и вакуума чтобы контролировать давление. Большинство моделей шестерённых насосов серии V имеет разъёмы около всасывающего и напорного патрубков для установки манометров.
- Установите фильтр на всасывающем трубопроводе для предотвращения попадания каких-либо примесей или инородных тел, которые могут повредить агрегат. При фильтровании высоковязких жидкостей лучше использовать фильтр большего размера. Отверстия фильтрующего элемента фильтра должны быть подобраны таким образом, чтобы не препятствовать работе. В таблице указан максимальный размер отверстий фильтрующего фильтра для различных моделей. Всасывающий трубопровод
- Фильтр должен быть установлен таким способом, что его можно было легко чистить. При установке соблюдайте направление потока, указанное производителем. Жидкость должна всегда течь от внутренней части к внешней стороне фильтрующего элемента. Varisco делает фильтры с заменяемым фильтрующим элементом, который может быть открыт без инструментов.
Перепускной клапан
Рекомендуется установка перепускного предохранительного клапана, который может быть заказан установлен даже после того, как установка была введена в эксплуатацию. Если по какой-либо причине напорная магистраль была блокирована во время работы, напор может достичь очень высокого значения, подвергая опасности привод или соединения трубопровода. Перепускной предохранительный клапан может быть установлен на передней крышке или кожухе.
На рисунке показано устройство регулирования перепускного предохранительного клапана. Когда давление в напорной магистрали становится равным усилию пружины клапана, он начинает открываться. Значение давления, при котором это происходит, называется "давлением срабатывания клапана". Жидкость начинает течь через клапан во всасывающую магистраль. Полная производительность зависит от давления, которое является функцией скорости вращения и вязкости жидкости. "Давление срабатывания клапана" устанавливается на требуемое значение. Если иначе не определено, "давление срабатывания клапана" устанавливается на 2 bar.
Полный поток через перепускной предохранительный клапан достигается при давлении свыше примерно 15% от "давления срабатывания клапана".
Перепускной предохранительный клапан устанавливается на передней крышке или на верхней части кожуха. В первом случае колпачок регулировочного винта должна быть на стороне всасывающего патрубка, в то время как во втором случае (корпус из нержавеющей стали) он должен быть на стороне напорного патрубка.
Если агрегат часто используется в обоих направлениях вращения, желательно установить двойной перепускной предохранительный клапан вместо одинарного.
Не используйте перепускной предохранительный клапан как устройство регулирования потока. Жидкость, которая циркулирует, подвергается нагреванию и это уменьшает смазывание двигающихся частей, особенно втулок ротора. Кроме того, жидкость может испариться. В этих случаях должна быть установлена обратная магистраль с пружинным клапаном или другим типом клапана или система для регулирования скорости вращения. Перепускной предохранительный клапан должен поэтому использоваться только как безопасный клапан, чтобы предотвратить повреждение шестерёнчатого насоса или трубопроводной магистрали из-за чрезмерного давления.
Если невозможно применить перепускной предохранительный клапан, необходимо установить устройство, прерывающее передачу вращающего момента от двигателя к насосу, например разъединительную муфту. Преобразователи частоты не являются подходящими для этой цели, они только гарантируют плавный запуск. На модели исполнения AT и AW, предназначенные для перекачивания абразивных жидкостей, не устанавливается перепускной предохранительный клапан, т.к. абразив стирает седло клапана.
Графики соотношения вязкости и производительности
Варианты расположения патрубков, направления потока и вращения вала
Руководства по эксплуатации
Как выбрать и купить шестерёнчатый насос?
Для того, чтобы выбрать и купить импортные шестеренные насосы (они же шестерёнчатые насосы) с внутренним зацеплением для вязких жидкостей Varisco вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер, исходя из графиков соотношения вязкости, давления, производительности и частоты вращения, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса и его частей.
Наша компания - официальный дилер Varisco (Вариско) в России, и вы можете купить у нас любой интересующий вас насос шестеренный по самой низкой цене с доставкой в кратчайшие сроки.
Терминалы выдачи грузов имеются в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Возможна доставка до адреса получателя.
