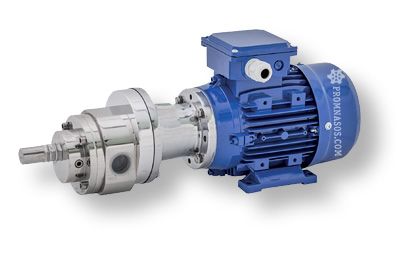

Шестерёнчатый насос Varisco G20


Шестерёнчатый насос Varisco G20 Производитель: Varisco
Тип: шестеренные насосы для вязких жидкостей с внешним зацеплением (шестеренчатые насосы)
Страна производства: Италия
Максимальная производительность: 1,8 м³/час
Давление: до 15 бар
Объём перемещаемой жидкости за 1 оборот: ± 0,02 литров
Диаметр патрубков (дюймы): 3/4"
Вязкость: до 80000 сСт
Уплотнение: см. материалы частей
Температура перекачиваемой жидкости: от -40°С до +100°С
Частота вращения вала: до 1500 об/мин
Мощность электродвигателя: до 1,1 кВт

Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com


Описание насоса

Преимущества

Спецификация элементов насоса из чугуна

Пример обозначения G 5-1/2 S0 G B0CD00 L080

5 - типоразмер
1/2 - патрубки
S0 - стандартный насос с резьбой BSP

Материал проточной части

  • G - серый чугун G25

Исполнение

  • S - стандартное
  • A - взрывобезопасное

Направление вращения вала

  • 0 - стандарт - по часовой со стороны двигателя
  • 1 - против часовой со стороны двигателя
  • 2 - реверсивное

Тип торцевого уплотнения

  • B - стандарт - керамика / графит / NBR
  • P - сальниковое уплотнение PTFE
  • W - керамика / графит / FKM
  • Y - SiC / SiC / FKM
  • K - SiC / SiC / FFKM / PTFE
  • T - SiC / графит / FFKM / PTFE
  • J - SiC / SiC / EPDM

Предохранительный клапан

  • 0 - стандарт - без предохранительного клапана
  • E - латунь / углеродистая сталь

Материал шестерен и валов

  • C - валы из углеродистой стали с обработкой NCD5 / шестерни из углеродистой стали C45

Матерал втулок

  • D - стандарт - спечённая бронза, по стандарту DU (бронзовая основа / спеченная бронза / скользящий слой PTFE)
  • T - PTFE

Кожух обогрева

  • 0 - стандарт - отсутствует
  • 1 - присутствует

Тип резьбового присоединения

  • 0 - стандарт - BSP

L080 - габарит электропривода

Габаритные размеры насоса из чугуна


Габаритные размеры шестерённого насоса Varisco

Спецификация элементов насоса из стали

Пример обозначения G 4 3/4 S0 X K1XKFS S0 L071

4 - типоразмер
3/4 - патрубки
S0 - стандартный насос с резьбой BSP

Исполнение

  • S - стандартное
  • A - взрывобезопасное

Направление вращения вала

  • 0 - стандарт - по часовой со стороны двигателя
  • 1 - против часовой со стороны двигателя
  • 2 - реверсивное

Материал проточной части

  • X - AISI316L

Тип торцевого уплотнения

  • W - стандарт - керамика / графит / FKM
  • P - сальник PTFE
  • Y - SiC / SiC / FKM
  • K - SiC / SiC / FFKM / PTFE
  • K1 - SiC / графит / FFKM / PTFE
  • L - SiC / графит / FKM
  • X1 - магнитная муфта на 4 Nm
  • X2 - магнитная муфта на 8 Nm
  • X3 - магнитная муфта на 14 Nm
  • X4 - магнитная муфта на 30 Nm
  • X5 - магнитная муфта на 40 Nm

Предохранительный клапан

  • 0 - стандарт - без предохранительного клапана
  • X - AISI316L

Материал шестерен и валов

  • M - стандарт - AISI316L
  • J - валы AISI316L, шестерни из полимера
  • K - валы и ведущая шестерня AISI316L, ведомая шестерня из полимера
  • H - валы AISI316L, шестерни из закалённой AISI316L

Материал втулок

  • F - графит

Рубашка обогрева

  • S - стандарт - без рубашки обогрева
  • W - рубашка обогрева на корпусе
  • A - рубашка обогрева на передней крышке

Присоединения

  • 0 - стандарт - резьба BSP
  • 1 - под приварку фланцев
  • F - фланцы DIN
  • FA - фланцы AISI

Кожух обогрева

  • 0 - стандарт - отсутствует
  • 1 - присутствует

Тип резьбового присоединения

  • 0 - стандарт - BSP

L080 - габарит электропривода

Габаритные размеры насоса из стали


Габаритные размеры шестерённого насоса Varisco

Таблица для подбора частоты вращения в зависимости от вязкости

Графики производительности / давления / мощности привода


Внутреннее строение


Внутреннее строение шестерённого насоса Varisco G20

ШТ НАЗВАНИЕ МАТЕРИАЛ СТАНДАРТ
1 1 Main body Ghisa Cast iron ISO R185 gr25/ ASTM A48 gr35
2 1 Back cover Ghisa Cast iron ISO R185 gr25/ ASTM A48 gr35
4 1 Driving gear Hardened c.s. C45 ISO 683-1/ AISI1045
5 1 Driven gear feather key Carbon steel
6 1 O-ring FKM (PTFE)
7 6 Socket screw Acciaio classe 8.8 8.8 class steel UNI EN 20898
8 1 Driven gear Hardened c.s. C45 ISO 683-1/ AISI1045
9 1 Driven shaft Hardened c.s. C45 ISO 683-1/ AISI1045
11 4 Vite T.E. Hexagonal head screw Acciaio classe 8.8 8.8 class steel UNI EN 20898
12 1 O-ring FKM (PTFE)
15 1 Rotating ring (mech. seal) Silicon carbide (SiC)
1 Stationary ring (mech. seal) Silicon carbide (SiC)
1 Spring (mech. seal) X5CrNiMo17-12-2 UNI EN 10088/ AISI 316
1 O-ring FKM (FFKM / EPDM)
1 O-ring FKM (PTFE)
16 1 Cappellotto Cap CW617N UNI EN 12164
17 1 Regulating screw Carbon steel C45 ISO 683-1/ AISI1045
18 2 Rondella Washer Rame Copper
19 1 Dado Nut CW617N UNI EN 12164
20 1 Valve spring Carbon steel EN 10270-1
21 1 Valve shutter Carbon steel C45 ISO 683-1/ AISI 1045
22 1 Dowel pin Carbon steel
23 1 Driving gear feather key Carbon steel
24 1 Bush Self-lubricating
26 3 Bush Self-lubricating
27 1 Seal cover 11 SMnPb 28 ISO 683-9
28 1 Ball bearing Alloy steel
29 1 External retaining ring Carbon steel
30 1 Driving shaft Hardened c.s. C45 ISO 683-1/ AISI 1045
31 1 Feather key Carbon steel
32 1 Coupling (pump side) Aluminium alloy
32A 1 Coupling (motor side) Aluminium alloy
32B 1 Spacer NBR
33 1 Strainer Aluminium alloy
38 1 Spring clip (*only for GF 40 - 70) Carbon steel
39 1 Internal retaining ring Carbon steel
41 1 Grub screw Carbon steel
42 1 Grub screw Carbon steel

Руководства по эксплуатации

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
