Импеллерные насосы
напрямую с завода
|
Производитель: DONJOY Страна производитель: Китай Тип: импеллерные насосы Материал проточной части: AISI 316L Материал импеллера: EPDM или HNBR Производительность: от 0,1 до 10 м³/час (см. модельный ряд) Напор: до 25 м (см. модельный ряд) Размер частиц: до 8 мм (см. модельный ряд) Глубина самовсасывания: до 6 м Возможность реверса: да Стандартное уплотнение: SIC/SIC/EPDM Вязкость: до 1000 сСт (см. модельный ряд) Присоединение: DIN, DIN CLAMP, SMS, SMS CLAMP Привод: от 0,55 до 4 кВт (см. модельный ряд) Вольтаж: 1x220В или 3x380В Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Оглавление ниже раскрывается по клику
Немного общей информации об импеллерных насосах
Для экономии Вашего времени в нескольких предложениях мы ясно и подробно расскажем об импеллерных насосах Liverani, особенностях их применения и возможностях.
Предлагаем Вашему вниманию для решения широкого спектра задач один из самых универсальных и распространённых типов насосного оборудования, объединивших в себе черты как динамических, так и объёмных насосов. Их можно встретить повсеместно: от частных пивоварен, до крупных производств; для решения задач по перекачиванию жидкостей от мёда до красок. Чем импеллерные насосы отличаются от других, что могут, почему так универсальны и что им не под силу расскажем в следующих строках.
Основным элементом, заключённым в корпус насоса и перемещающим жидкость, является гибкий импеллер (рабочее колесо). Он представляет собою вулканизированный на металлический патрон каучуковый цилиндр с лопастями (ламелями). Готовый импеллер своим металлическим сердечником плотно насаживается на удлинённый вал электропривода, фиксируется шпонкой и является его продолжением. Связка между валом привода, патроном импеллера и вулканизированной на нём резиной является жёсткой, ни один из этих трёх компонентов не может провернуться один без другого. Это даёт возможность передавать крутящий момент привода непосредственно на рабочее колесо и перекачивать среды, вязкость которых ограничивается только гибкостью лопастей каучука импеллера и допустима до 6000 сСт.
С вязкостью разобрались, к слову нижнего предела нет, жидкость может быть и несмазывающей, и обладать минимальной вязкостью, насос всё равно будет её перекачивать. Дальше из преимуществ - реверс или перемена направления потока, переключатель для этого находится на корпусе насоса и позволяет переключать непосредственно в процессе работы.
Деликатность при перекачивании с одной стороны и возможность перемещения жидкостей с весьма крупными твёрдыми включениями достигается за счёт объёмного (порционного) перемещения продукта между лопастями импеллера с небольшой скоростью и неполным выдавливанием продукта в фазе выброса в напорную магистраль. Это даёт большое преимущество перед шестерёнчатыми насосами, которые сдавливают продукт между шестернями и не могут перемещать частицы.
Материал корпуса импеллерного насоса только один - нержавеющая сталь AISI 316, соответствующей ГОСТ российской стали марки 03Х17Н14М3. Выбор стали объясняется пищевым назначением насоса. Импеллеры из пяти различных видов каучуков также подобраны в соответствии с жёсткими европейскими стандартами к оборудованию, применяемому в пищевой промышленности (ПРАВИЛА ЕС N.1935/2004 - Материалы и изделия, предназначенные для контакта с пищевыми продуктами). Все импеллеры, кроме силиконового, имеют одинаковую стоимость и всегда есть в наличии, равно как и различные уплотнения.
Ещё одним преимуществом является отличная всасывающая способность импеллера без предварительного заполнения всасывающей магистрали. Однако надо подчеркнуть, что при трении резины о металл без жидкости происходит нагревание, разрушении и истирание импеллера о корпус, поэтому без жидкости насос должен работать до полминуты, что обычно вполне достаточно для того, чтобы подтянуть жидкость до насоса и начать её перекачивать.
Насос максимально прост в обслуживании, изнашивающимися частями являются импеллер и уплотнение, стоимость которых не превышает 10% от насосного агрегата. Срок службы расходных материалов в среднем колеблется от квартала на сложных продуктах до нескольких лет в идеальных условиях.
В наличии на складе всегда имеются все модели моноблочной конструкции с однофазными и трёхфазными приводами, а также все виды импеллеров и уплотнений, звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи. Если требуется купить импеллерный насос - это к нам!
Принцип работы

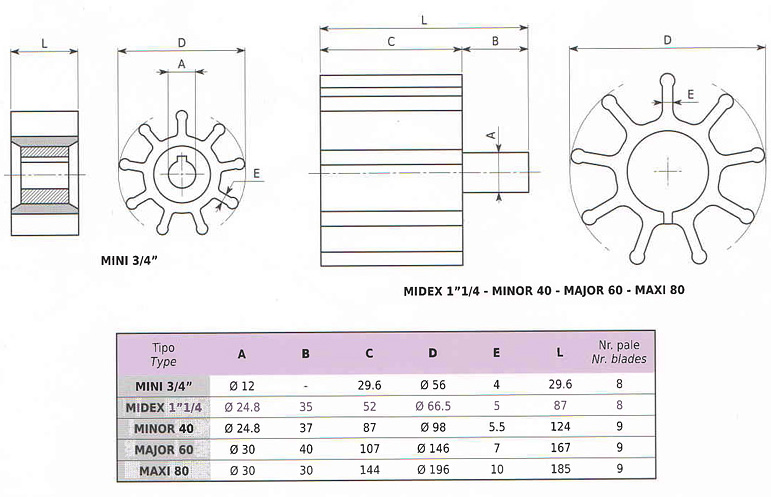

Как следует из названия насоса - импеллерный насос - это насос, в котором имеет место импеллер, в данном случае - гибкий. Точнее - это рабочее колесо с гибкими лопастями. Иногда такие насосы называют ламельными насосами. Обычно импеллеры изготавливаются из различных типов резины и устанавливаются в концентрический корпус насоса (см. рисунок 1). Внутри проточной части, между всасывающим и напорным патрубками имеет место сужение диаметра окружности, как это видно на рисунке ниже.
Во время вращения гибкого импеллера и перемещения лопастей вниз от места сужения диаметра корпуса к месту его расширения (фигура 1 на рисунке 1), область между двумя смежными лопастями импеллера увеличиваются, что создаёт всасывающий эффект за счёт разрежения пространства. Захваченный продукт перемещается между лопастями импеллера по всей окружности проточной части по ходу его вращения (фигура 2 рисунок 1). Далее при вращении до отверстия напорного патрубка лопасти достигают места сужения диаметра в корпусе насоса (фигура 3 рисунок 1). Они начинают сгибаться, пространство между двумя смежными лопастями уменьшается и продукт выдавливается в напорный патрубок.
Технические характеристики импеллерных насосов совмещают в себе показатели как динамического (центробежного) насоса, так и насоса объемного. Показатели напора и производительности соответствуют центробежным насосам в сочетании с возможностью перекачивания вязких сред, которое под силу только объёмным насосам (рисунок 2 и 3).
Особенности
|
Самовсасывание с глубины до шести метров Благодаря созданию разрежения в рабочей камере, выталкивая воздух из напорного патрубка и засасывая во всасывающий, насосы импеллерные способны в течение нескольких секунд без заполнения проточной части поднять воду с глубины до 6 метров. После остановки насоса жидкость во всасывающем патрубке не будет стекать вниз, а будет удерживаться. Насос создаёт разряжение до -0,6 бара, что не является 6 метрами глубины при любых обстоятельствах. Вязкие и плотные продукты будут засасываться с меньшей глубины. |
|
Реверс Импеллерные насосы являются реверсивными и позволяют перекачивать продукт в обе стороны без изменения рабочих характеристик по напору и производительности. Это в очередной раз подчёркивает их универсальность. |
|
Возможность деликатного перекачивания растворов с вязкостью до 1000 сСт, а также с твердыми частицами Импеллерый насос может перемещать мягкие частцы без их разрушения, а твёрдые без повреждения самого насоса. Частицы перемещаеются между лопастями и их размер можно посмотреть в характеристиках модели. Вязкость перемещаемого продукта зависит от частоты вращения и может достигать 1000 сСт при 900 оборотах в минуту. Следует понимать, что максимальная вязкость обозначает минимальную производительность. Для работы с продуктами большей вязкости требуется снижение оборотов. |
|
Равномерный поток идеален для дозации Насос импеллерный - насос объёмного типа и перемещаемое количество продукта за один оборот крыльчатки - фиксированная единица. Она может отличаться в зависимости от вязкости и требуемого давления, но при равных условиях эксплуатации является неизменной. Благодаря этому можно настроить импеллерный насос по средствам частотного преобразователя на требуемую частоту вращения вала, получить при этом требуемую производительность, и использовать насосный агрегат в качестве дозатора на производственной линии. |
|
Возможность установки насоса в любом положении Проточная часть импеллерного насоса с напорным и всасывающим патрубками может быть без труда развёрнута с шагом поворота в 45 градусов. |
Спецификация уплотнений
Торцевое уплотнение разработано в Швейцарии. Основное преимущество - огромный срок службы, который достигается за счёт отсутствия избыточного прижима пар вращения. Уплотнение подбирается под конкретное давление, которое может нагнетать насос. Замена осуществляется без специального инструмента.
Стандартное уплотнение:
- одинарное: карбид кремния / керамика / EPDM
- карбид кремния / керамика / FKM
- карбид кремния / керамика / пищевой NBR
- карбид кремния / карбид кремния / EPDM
- карбид кремния / карбид кремния / FKM
- карбид кремния / карбид кремния / пищевой NBR
- карбид вольфрама / карбид вольфрама / EPDM
- карбид вольфрама / карбид вольфрама / FKM
- карбид вольфрама / карбид вольфрама / пищевой NBR

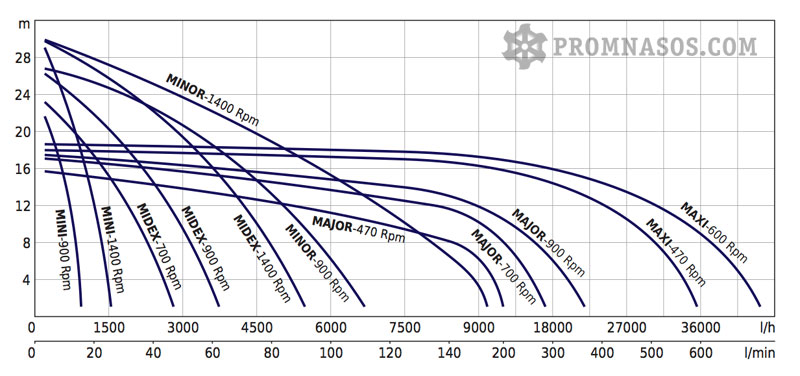

Графики зависимости производительности, давления и пр.
Выберите модель насоса из таблице ниже, кликните на модель и в описании насоса будет таблица.
Габаритные размеры
Выберите модель насоса из таблице ниже, кликните на модель и в описании насоса будут габаритные размеры.
Внутреннее строение
Все внутренние элементы проточной по умолчанию изготовлены из нержавеющей стали AISI 316L.
Также доступно исполнение из AISI 304, Duplex 2205 и Hastelloy C276
Все уплотнительные кольца в проточной части по умолчанию изготовлены из резины EPDM.
Могут быть заменены на FKM без доплаты.
Опции
 с кожухом |
 на тележке |
 со встроенным блоком управления |
Руководства по эксплуатации
Заявка на подбор

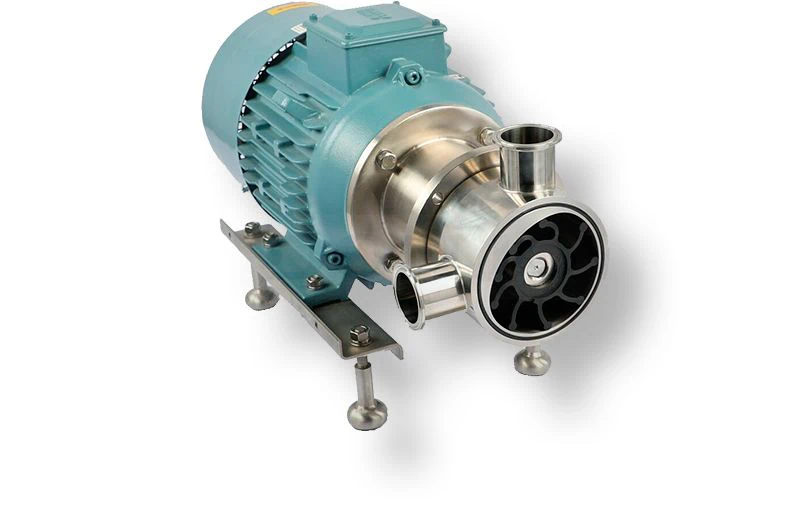

Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель DONJOY (кликабельно) |
производи- тельность |
напор | размер патрубков |
предельная вязкость | твёрдые частицы | мощность | частота вращения |
|---|---|---|---|---|---|---|---|
| RX-04 900 | до 1,7 м³/час | до 10 м | DN25 | до 1000 сСт | 2 мм | 0,55 кВт | 900 об/мин |
| RX-04 1500 | до 3 м³/час | до 16 м | DN25 | до 600 сСт | 2 мм | 0,75 кВт | 1500 об/мин |
| RX-04 3000 | до 6,5 м³/час | до 25 м | DN25 | до 200 сСт | 2 мм | 1,5 кВт | 3000 об/мин |
| RX-10 900 | до 9 м³/час | до 19 м | DN40 | до 1000 сСт | 5 мм | 0,75 кВт | 900 об/мин |
| RX-10 1500 | до 13 м³/час | до 20 м | DN40 | до 600 сСт | 5 мм | 1,5 кВт | 1500 об/мин |
| RX-10 3000 | до 20 м³/час | до 25 м | DN40 | до 200 сСт | 5 мм | 3 кВт | 3000 об/мин |
| RX-20 900 | до 13 м³/час | до 9 м | DN50 | до 1000 сСт | 8 мм | 3 кВт | 900 об/мин |
| RX-20 1500 | до 20 м³/час | до 10 м | DN50 | до 600 сСт | 8 мм | 4 кВт | 1500 об/мин |
Каталог импеллерных насосов Liverani

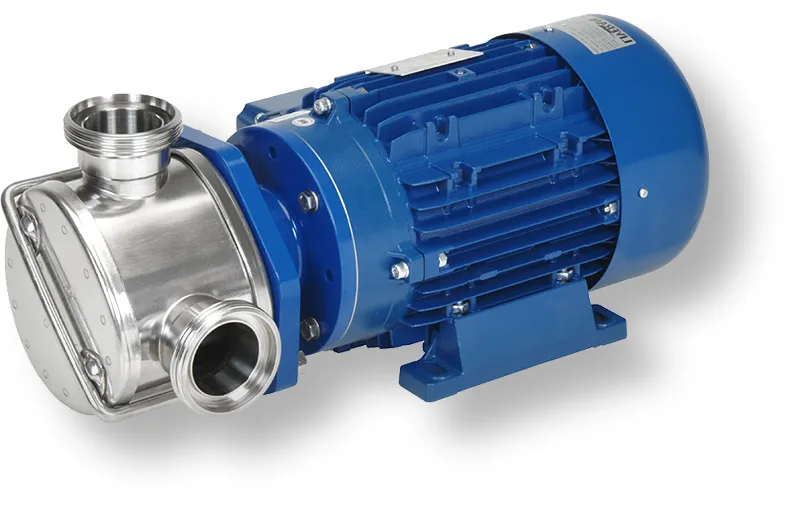

Моноблочная конструкция
- деликатное перекачивание, ровный поток,
- самовсасывание, реверс, частицы,
- 5 материалов импеллеров в наличии,
- широкой выбор уплотнений,
- полностью совместимы с пищевыми средами и CIP-мойкой,
- наличие однофазных и трёхфазных приводов,
- модели Mini и Midex могут регулироваться частотным преобразователем без дополнительного охлаждения двигателя,
Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com
| модель Liverani (кликабельно) |
производи- тельность |
напор | размер патрубков |
предельная вязкость | твёрдые частицы | мощность | частота вращения |
|---|---|---|---|---|---|---|---|
| Mini 900 | до 1 м³/час | до 24 м | ¾" | 1000 сСт | 3 мм | 0,37 кВт | 900 об/мин |
| Mini 1400 | до 1,6 м³/час | до 32 м | ¾" | 600 сСт | 3 мм | 0,56 кВт | 1400 об/мин |
| Midex 900 | до 3,8 м³/час | до 27 м | 1¼" | 1000 сСт | 5 мм | 0,56 кВт | 900 об/мин |
| Midex 1400 | до 5,8 м³/час | до 30 м | 1¼" | 600 сСт | 5 мм | 0,75 кВт | 1400 об/мин |
| Midex 1400-700 2 скорости |
до 5,8 - 2,9 м³/час |
до 30 м | 1¼" | 600-1500 сСт | 5 мм | 0,56 кВт | 1400 и 700 об/мин |
| Minor 900 | до 6,9 м³/час | до 27 м | 1¼" - 1½" | 1000 сСт | 10 мм | 1,5 кВт | 900 об/мин |
| Minor 1400 | до 10 м³/час | до 30 м | 1¼" - 1½" | 600 сСт | 10 мм | 1,5 кВт | 1400 об/мин |
| Minor 1400-900 2 скорости |
до 10 - 6,9 м³/час |
до 30 м | 1¼" - 1½" | 600-1000 сСт | 10 мм | 2,1 кВт | 1400 и 900 об/мин |
| Major 470 | до 12 м³/час | до 16 м | 2" | 3000 сСт | 15 мм | 1,25 кВт | 470 об/мин |
| Major 700 | до 18 м³/час | до 18 м | 2" | 1500 сСт | 15 мм | 1,5 кВт | 700 об/мин |
| Major 900 | до 22,5 м³/час | до 18 м | 2" | 1000 сСт | 15 мм | 1,87 кВт | 900 об/мин |
| Maxi 470 | до 36 м³/час | до 18 м | 2½" - 3" | 3000 сСт | 25 мм | 3,3 кВт | 470 об/мин |
| Maxi 600 | до 43,8 м³/час | до 18 м | 2½" - 3" | 1500 сСт | 25 мм | 3,5 кВт | 600 об/мин |

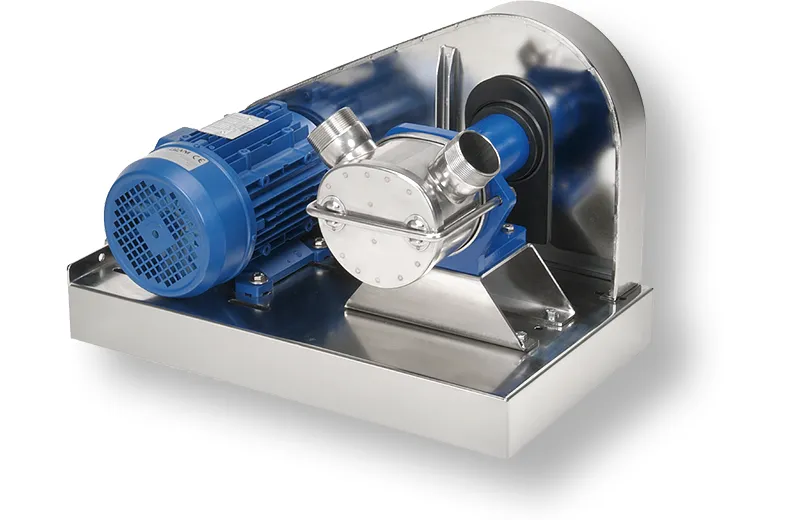

На ременной передаче
Применение ременной передачи позволяет работать на небольшой частоте вращения гибкого импеллера, сохраняя крутящий момент, что в свою очередь расширяет возможности насоса: позволяет перекачивать жидкости повышенной вязкости, обеспечивает ещё большую деликатность транспортировки продукта. Использование больших насосов на небольших оборотах позволяет бережно перекачивать жидкости с крупными включениями и не разрушать их.
Ременная передача выигрывает в сравнении с редуктором, ремень и два шкива дешевле и ремонтопригоднее редуктора. Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com
| модель Liverani (кликабельно) |
производи- тельность |
напор | размер патрубков |
предельная вязкость | твёрдые частицы | мощность | частота вращения |
|---|---|---|---|---|---|---|---|
| GR Minor 300 | до 2,4 м³/час | до 18 м | 1¼" - 1½" | 5000 сСт | 10 мм | 1,5 кВт | 300 об/мин |
| GR Minor 470 | до 3,6 м³/час | до 20 м | 1¼" - 1½" | 3000 сСт | 10 мм | 1,5 кВт | 470 об/мин |
| GR Minor 700 | до 5 м³/час | до 24 м | 1¼" - 1½" | 1000 сСт | 10 мм | 1,5 кВт | 700 об/мин |
| GR Minor 470-235 2 скорости |
до 3,6 - 1,8 м³/час |
до 20 м | 1¼" - 1½" | 3000-6000 сСт | 10 мм | 1,8 кВт | 470 и 235 об/мин |
| GR Minor 700-350 2 скорости |
до 5 - 2,8 м³/час |
до 24 м | 1¼" - 1½" | 100-4000 сСт | 10 мм | 2,2 кВт | 700 и 350 об/мин |
| GR Major 300 | до 7,2 м³/час | до 16 м | 2" | 5000 сСт | 15 мм | 1,5 кВт | 300 об/мин |
| GR Major 470 | до 12 м³/час | до 16 м | 2" | 3000 сСт | 15 мм | 1,5 кВт | 470 об/мин |
| GR Major 700 | до 18 м³/час | до 18 м | 2" | 1000 сСт | 15 мм | 1,86 кВт | 700 об/мин |
| GR Major 470-235 2 скорости |
до 12 - 6,3 м³/час |
до 16 м | 2" | 3000-6000 сСт | 15 мм | 1,86 кВт | 470 и 235 об/мин |
| GR Major 700-350 2 скорости |
до 18 - 9 м³/час |
до 18 м | 2" | 1000-5000 сСт | 15 мм | 2,2 кВт | 700 и 350 об/мин |
| GR Maxi 470 | до 36 м³/час | до 18 м | 2½" - 3" | 3000 сСт | 25 мм | 4 кВт | 470 об/мин |
| GR Maxi 600 | до 43,8 м³/час | до 18 м | 2½" - 3" | 1500 сСт | 25 мм | 4 кВт | 600 об/мин |

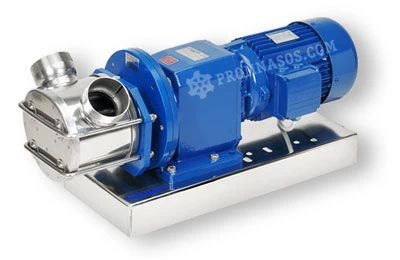

С мотор-редуктором
Снижение частоты вращения рабочего колеса приносит все те же описанные выше возможности, что и при использовании ременной передачи. Выбор в пользу мотор-редуктора обычно происходит в случаях, когда насос является элементом внутри инженерной конструкции. Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com
| модель Liverani (кликабельно) |
производи- тельность |
напор | размер патрубков |
предельная вязкость | твёрдые частицы | мощность | частота вращения |
|---|---|---|---|---|---|---|---|
| RID Minor 350 | до 2,8 м³/час | до 18 м | 1¼" - 1½" | 4000 сСт | 10 мм | 1,5 кВт | 350 об/мин |
| RID Minor 700 | до 5 м³/час | до 24 м | 1¼" - 1½" | 1000 сСт | 10 мм | 1,5 кВт | 700 об/мин |
| RID Minor 700-350 2 скорости |
до 5 - 2,8 м³/час |
до 24 м | 1¼" - 1½" | 100-4000 сСт | 10 мм | 2,2 кВт | 700 и 350 об/мин |
| RID Major 235 | до 6,3 м³/час | до 12 м | 2" | 6000 сСт | 15 мм | 2,2 кВт | 235 об/мин |
| RID Major 350 | до 9 м³/час | до 16 м | 2" | 5000 сСт | 15 мм | 2,2 кВт | 350 об/мин |
| RID Major 470 | до 12 м³/час | до 16 м | 2" | 3000 сСт | 15 мм | 1,5 кВт | 470 об/мин |
| RID Major 700 | до 18 м³/час | до 18 м | 2" | 1000 сСт | 15 мм | 1,86 кВт | 700 об/мин |
| RID Major 470-235 2 скорости |
до 12 - 6,3 м³/час |
до 16 м | 2" | 3000-6000 сСт | 15 мм | 1,86 кВт | 470 и 235 об/мин |
| RID Major 700-350 2 скорости |
до 18 - 9 м³/час |
до 18 м | 2" | 1000-5000 сСт | 15 мм | 2,2 кВт | 700 и 350 об/мин |
| RID Maxi 235 | до 19,2 м³/час | до 16 м | 2½" - 3" | 6000 сСт | 25 мм | 4 кВт | 235 об/мин |
| RID Maxi 300 | до 24,6 м³/час | до 16 м | 2½" - 3" | 5000 сСт | 25 мм | 4 кВт | 300 об/мин |
| RID Maxi 470 | до 36 м³/час | до 18 м | 2½" - 3" | 3000 сСт | 25 мм | 4 кВт | 470 об/мин |
| RID Maxi 600 | до 43,8 м³/час | до 18 м | 2½" - 3" | 1500 сСт | 25 мм | 4 кВт | 600 об/мин |
| RID Maxi 470-235 2 скорости |
до 36-19,2 м³/час |
до 18 м | 2½" - 3" | 3000-6000 сСт | 25 мм | 4,5 кВт | 470 и 235 об/мин |
| RID Maxi 600-300 2 скорости |
до 43,8-24,6 м³/час |
до 18 м | 2½" - 3" | 1500-5000 сСт | 25 мм | 4,5 кВт | 600 и 300 об/мин |
| RID Maxi 2Q 470 | до 72 м³/час | до 18 м | 2½" - 3" | 3000 сСт | 25 мм | 5,5 кВт | 470 об/мин |
| RID Maxi 2Q 470-235 2 скорости |
до 72-36 м³/час |
до 18 м | 2½" - 3" | 3000-6000 сСт | 25 мм | 5,5 кВт | 470 и 235 об/мин |
