Полупогружные насосы
напрямую с завода
Оглавление:

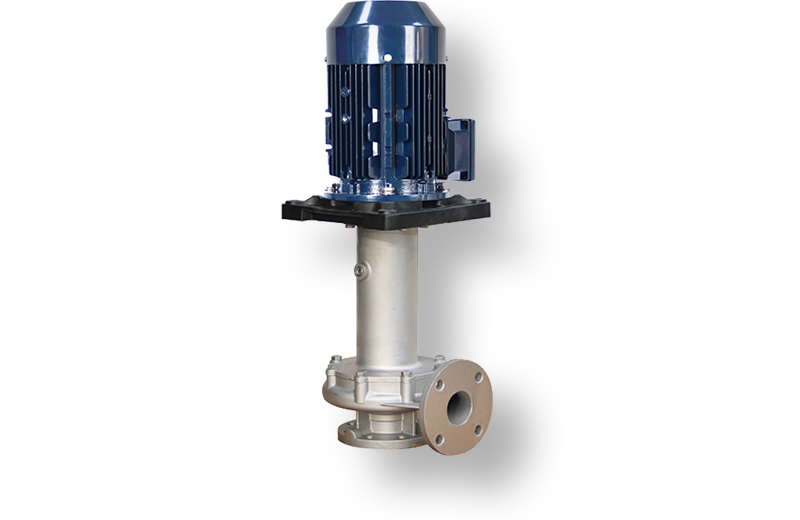

SHIDEBAO - серия ESI - нержавеющая сталь - до 103 м³/час
SHIDEBAO - серия ESС и ESCL - PP и PVDF - до 290 м³/час
SHIDEBAO - серия ESH и ESHL - PP и PVDF - до 300 м³/час
QEEHUA - серия QHA - PP и PVDF - до 72 м³/час
Руководства по эксплуатации
Заявка на подбор
|
Производитель: SHIDEBAO Тип: химические центробежные полупогружные насосы Страна производства: Китай Проточная часть: нержавеющая сталь AISI304 или AISI316 Глубина погружения: до 1500 мм с шагом в 100 мм Максимальная производительность: до 103,5 м³/ч (см. модельный ряд) Максимальный напор: до 34 м (см. модельный ряд) Плотность: до 1,4 кг/дм³ Температура жидкости: до 100°С Частота вращения вала: 2900 оборотов в минуту Мощность электродвигателя: до 11 кВт (см. модельный ряд) Напорный патрубок: до DN100 (см. модельный ряд) Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Оглавление ниже раскрывается по клику
Немного общей информации о полупогружных насосах
По своей сути данные насосы представляют собою обычные центробежные насосы с вытянутым корпусом таким образом, что рабочее колесо получается расположено в самой дальней от электропривода точке. Это позволяет без опасности попадания жидкости в привод погрузить насосную часть в перекачиваемую среду.
Для чего это может быть необходимо? Или какие именно преимущества даёт такой тип насосов?
Во-первых, это гарантирует забор жидкости с требуемой глубины без необходимости установки отдельно стоящего самовсасывающего насоса. Это избавляет от сложностей с самовсасыванием, связанных с предварительным заливом, обратным клапаном и риском кавитации.
Во-вторых, конструкция лишена расходного элемента классического насоса - уплотнения между проточной частью и приводом. Каким бы не было уплотнение, оно всегда удорожает конструкцию, имеет срок эксплуатации, а его естественный износ всегда заканчивается проливами перекачиваемого продукта, в нашем случае крайне агрессивного. Единственное уплотнение, которое имеется у предлагаемых насосов - это система защиты от паров. Но она устанавливается на весь срок службы.
Звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи. Если требуется купить полупогружной насос - это к нам!
Преимущества и особенности
Корпусные детали насоса изготовлены методом прецизионного литья по выплавляемым моделям, что обеспечивает гладкость и баланс как снаружи, так и внутри, а также высокую стабильность.
Используются высокопроизводительные и высокоэффективные крыльчатки.
Уникальная конструкция масляного уплотнения позволяет холостой ход, предотвращая повреждение двигателя коррозийными газами.
Мощность насоса варьируется от 0,37 кВт до 7,5 кВт, и он может быть установлен внутри или снаружи бака.
Основной корпус изготовлен из материала SUS304 или SUS316, который выдерживает высокие температуры и подходит для различных условий эксплуатации.
Двигатель имеет специальное покрытие для защиты от коррозии химическими газами.
Уникально спроектированный изгиб облегчает ремонт и обслуживание после длительного использования.
Входные и выходные фланцы можно устанавливать как внутри, так и снаружи бака.
Компактная и простая конструкция обеспечивает низкий уровень отказов.
Графики зависимости производительности и давления
Выберите модель насоса из таблице ниже, кликните на модель и в описании насоса будут графики.
Габаритные размеры стандартной версии
Выберите модель насоса из таблице ниже, кликните на модель и в описании насоса будут габаритные размеры.
Конструкция погружной части размером более 400 мм
 |
Для увеличения погружной части заводом-изготовителем используется надставочный патрубок. Он позволяет добиться общих размеров от 400 до 1500 мм с шагом в 100 мм. Надставочный патрубок оснащён фильтром и обратным клапаном-шаром для предотвращения его опустошения. Патрубок несъёмный, изготавливается из того же материала проточной части, что и сам насос. В момент первого запуска насоса уровень жидкости должен быть выше рабочего колеса насоса. |
 |

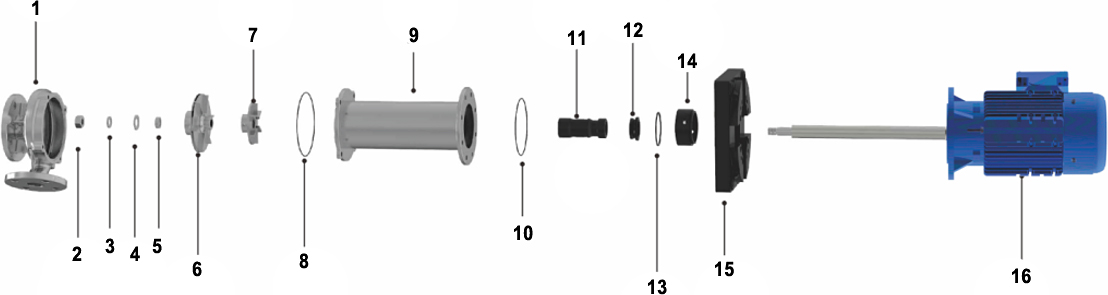

Внутреннее строение и материалы
1 - корпус - нержавеющая сталь AISI304/316
2 - болт - нержавеющая сталь AISI304/316
3, 5, 8, 10, 12, 13 - уплотнения Viton (стандарт), EPDM, NBR, PTFE
4 - шайба - нержавеющая сталь AISI304/316
6 - рабочее колесо - нержавеющая сталь AISI304/316
7 - реверсивное колесо - нержавеющая сталь AISI304/316
9 - погружная колонна - нержавеющая сталь AISI304/316
11 - втулка - PTFE
14 - газозатворное уплотнение - PTFE
15 - опорная плита - армированный стекловолокном полипропилен
16 - двигатель
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель SHIDEBAO (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| ► ESI-25VK-1/2 | AISI304 нержавеющая сталь AISI316 нержавеющая сталь |
до 4,8 м³/ч | до 5 м | 400 - 500 - 600 700 - 800 - 900 1000 - 1100 - 1200 1300 - 1400 - 1500 мм |
| ► ESI-40VK-15 | до 15,6 м³/ч | до 14 м | ||
| ► ESI-40VK-25 | до 20,4 м³/ч | до 20 м | ||
| ► ESI-50VK-35 | до 29,7 м³/ч | до 21 м | ||
| ► ESI-50VK-55 | до 30 м³/ч | до 30 м | ||
| ► ESI-65VK-755 | до 55,8 м³/ч | до 28 м | ||
| ► ESI-80VK-105 | до 99,6 м³/ч | до 21 м | ||
| ► ESI-80VK-155 | до 103,5 м³/ч | до 34 м |
|
Производитель: SHIDEBAO Тип: химические центробежные полупогружные насосы Страна производства: Китай Проточная часть: полипропилен армированный стекловолокном (GFRPP) или поливинилиденфторид (PVDF) Глубина погружения: до 1500 мм с шагом в 100 мм Максимальная производительность: до 290,4 м³/ч (см. модельный ряд) Максимальный напор: до 40 м (см. модельный ряд) Плотность: до 1,2 кг/дм³ Частота вращения вала: 2900 оборотов в минуту Мощность электродвигателя: от 0,75 до 22 кВт (см. модельный ряд) Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель SHIDEBAO (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| ► ESC-W-40VK-1 |
GFRPP полипропилен армированный стекловолокном PVDF поливинилиденфторид |
до 13,2 м³/ч | до 8 м | 400 - 500 - 600 700 - 800 - 900 1000 - 1100 - 1200 1300 - 1400 - 1500 мм |
| ► ESC-W-40VK-2 | до 18 м³/ч | до 15 м | ||
| ► ESC-W-40VK-3 | до 19,38 м³/ч | до 20 м | ||
| ► ESC-W-50VK-5 | до 31,8 м³/ч | до 28 м | ||
| ► ESC-W-50VK-7,5 | до 53,4 м³/ч | до 26 м | ||
| ► ESC-W-50VK-10 | до 63 м³/ч | до 35 м | ||
| ► ESCL-W-100VK-155 | до 160,8 м³/ч | до 31 м | ||
| ► ESCL-W-100VK-205 | до 204 м³/ч | до 30 м | ||
| ► ESCL-W-100VK-255 | до 216 м³/ч | до 31 м | ||
| ► ESCL-W-100VK-305 | до 250,8 м³/ч | до 38 м | ||
| ► ESCL-W-125VK-155 | до 150 м³/ч | до 30 м | ||
| ► ESCL-W-125VK-205 | до 264 м³/ч | до 27 м | ||
| ► ESCL-W-125VK-255 | до 271,2 м³/ч | до 32 м | ||
| ► ESCL-W-125VK-305 | до 290,4 м³/ч | до 40 м |
|
Производитель: SHIDEBAO Тип: химические центробежные полупогружные насосы Страна производства: Китай Проточная часть: армированный полипропилен (GFRPP или CFRPP) или поливинилиденфторид (PVDF) Глубина погружения: до 1500 мм с шагом в 100 мм Максимальная производительность: до 300 м³/ч (см. модельный ряд) Максимальный напор: до 41 м (см. модельный ряд) Плотность: до 1,4 кг/дм³ Частота вращения вала: 2900 оборотов в минуту Мощность электродвигателя: от 0,75 до 22 кВт (см. модельный ряд) Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель SHIDEBAO (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| ► ESH-40VK-1 |
GFRPP полипропилен армированный стекловолокном CFRPP полипропилен армированный углеволокном PVDF поливинилиденфторид |
до 14,7 м³/ч | до 9 м | 400 - 500 - 600 700 - 800 - 900 1000 - 1100 - 1200 1300 - 1400 - 1500 мм |
| ► ESH-40VK-2 | до 24 м³/ч | до 18 м | ||
| ► ESH-40VK-3 | до 26,4 м³/ч | до 22 м | ||
| ► ESH-50VK-3 | до 31,8 м³/ч | до 21,8 м | ||
| ► ESH-50VK-5 | до 33,6 м³/ч | до 31,8 м | ||
| ► ESH-65VK-5 | до 39 м³/ч | до 26 м | ||
| ► ESH-65VK-7,5 | до 43,2 м³/ч | до 28 м | ||
| ► ESH-65VK-10 | до 51,6 м³/ч | до 33 м | ||
| ► ESH-100VK-10 | до 84 м³/ч | до 22 м | ||
| ► ESH-100VK-15 | до 102 м³/ч | до 35 м | ||
| ► ESH-100VK-20 | до 126 м³/ч | до 36 м | ||
| ► ESHL-100VK-15 | до 144 м³/ч | до 32 м | ||
| ► ESHL-125VK-15 | до 210 м³/ч | до 32 м | ||
| ► ESHL-100VK-20 | до 211 м³/ч | до 33 м | ||
| ► ESHL-100VK-25 | до 241 м³/ч | до 39 м | ||
| ► ESHL-100VK-30 | до 255 м³/ч | до 40 м | ||
| ► ESHL-125VK-20 | до 270 м³/ч | до 30 м | ||
| ► ESHL-125VK-25 | до 270 м³/ч | до 30 м | ||
| ► ESHL-125VK-30 | до 300 м³/ч | до 41 м |
 |
Производитель: QEEHUA Страна производитель: Китай Тип: химические центробежные полупогружные насосы Проточная часть: полипропилен (PPH) или поливинилиденфторид (PVDF) Глубина погружения: 400 - 1500 мм с шагом в 100 мм Производительность: до 72,2 м³/ч (см. модельный ряд) Напор: до 31,5 м (см. модельный ряд) Плотность: до 1,2 кг/дм³ (до 2 кг/дм³ под заказ) Частота вращения вала: 2900 оборотов в минуту Мощность электродвигателя: от 0,75 кВт до 7,5 кВт (см. модельный ряд) Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель QEEHUA (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| ► QHA-40SK-1 |
PPH полипропилен PVDF поливинилиденфторид |
до 15,1 м³/час | до 10,2 м | 400 - 500 - 600 700 - 800 - 900 1000 - 1100 - 1200 1300 - 1400 - 1500 мм |
| ► QHA-40SK-2 | до 28,6 м³/час | до 14,1 м | ||
| ► QHA-40SK-3 | до 32,6 м³/час | до 16,3 м | ||
| ► QHA-40SK-5 | до 42,2 м³/час | до 23,6 м | ||
| ► QHA-50SK-7,5 | до 60,0 м³/час | до 25,1 м | ||
| ► QHA-50SK-10 | до 72,2 м³/час | до 31,2 м |
Архив - насосы Argal и AlphaDynamic
Каталог полупогружных насосов Argal
Серия HME - колонны 275 и 450 мм
| модель Argal (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| HME 04.08 WR | полипропилен | до 7 м³/час | до 11 м | 275 мм // 450 мм |
| HME 04.08 FC | фторопласт | до 7 м³/час | до 11 м | |
| HME 06.08 WR | полипропилен | до 12 м³/час | до 11 м | |
| HME 06.08 FC | фторопласт | до 12 м³/час | до 11 м | |
| HME 06.10 WR | полипропилен | до 14 м³/час | до 13 м | |
| HME 06.10 FC | фторопласт | до 14 м³/час | до 13 м | |
| HME 10.10 WR | полипропилен | до 18 м³/час | до 14 м | |
| HME 10.10 FC | фторопласт | до 18 м³/час | до 14 м | |
| HME 10.15 WR | полипропилен | до 23 м³/час | до 18 м | |
| HME 10.15 FC | фторопласт | до 23 м³/час | до 18 м | |
| HME 16.15 WR | полипропилен | до 24 м³/час | до 23 м | |
| HME 16.15 FC | фторопласт | до 24 м³/час | до 23 м | |
| HME 16.20 WR | полипропилен | до 28 м³/час | до 25 м | |
| HME 16.20 FC | фторопласт | до 28 м³/час | до 25 м | |
| HME 20.20 WR | полипропилен | до 40 м³/час | до 22 м | |
| HME 20.20 FC | фторопласт | до 40 м³/час | до 22 м | |
| HME 20.25 WR | полипропилен | до 43 м³/час | до 28 м | |
| HME 20.25 FC | фторопласт | до 43 м³/час | до 28 м | |
| HME 30.25 WR | полипропилен | до 47 м³/час | до 34 м | |
| HME 30.25 FC | фторопласт | до 47 м³/час | до 34 м | |
| HME 30.30 WR | полипропилен | до 50 м³/час | до 40 м | |
| HME 30.30 FC | фторопласт | до 50 м³/час | до 40 м |
Серия KME - колонны от 600 до 1500 мм
| модель Argal (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| KME 04.08 WR | полипропилен | до 7 м³/час | до 11 м | 600 мм 800 мм 1000 мм 1250 мм 1500 мм |
| KME 04.08 FC | фторопласт | до 7 м³/час | до 11 м | |
| KME 06.08 WR | полипропилен | до 12 м³/час | до 11 м | |
| KME 06.08 FC | фторопласт | до 12 м³/час | до 11 м | |
| KME 06.10 WR | полипропилен | до 14 м³/час | до 13 м | |
| KME 06.10 FC | фторопласт | до 14 м³/час | до 13 м | |
| KME 10.10 WR | полипропилен | до 18 м³/час | до 14 м | |
| KME 10.10 FC | фторопласт | до 18 м³/час | до 14 м | |
| KME 10.15 WR | полипропилен | до 23 м³/час | до 18 м | |
| KME 10.15 FC | фторопласт | до 23 м³/час | до 18 м | |
| KME 16.15 WR | полипропилен | до 24 м³/час | до 23 м | |
| KME 16.15 FC | фторопласт | до 24 м³/час | до 23 м | |
| KME 16.20 WR | полипропилен | до 28 м³/час | до 25 м | |
| KME 16.20 FC | фторопласт | до 28 м³/час | до 25 м | |
| KME 20.20 WR | полипропилен | до 40 м³/час | до 22 м | |
| KME 20.20 FC | фторопласт | до 40 м³/час | до 22 м | |
| KME 20.25 WR | полипропилен | до 43 м³/час | до 28 м | |
| KME 20.25 FC | фторопласт | до 43 м³/час | до 28 м | |
| KME 30.25 WR | полипропилен | до 47 м³/час | до 34 м | |
| KME 30.25 FC | фторопласт | до 47 м³/час | до 34 м | |
| KME 30.30 WR | полипропилен | до 50 м³/час | до 40 м | |
| KME 30.30 FC | фторопласт | до 50 м³/час | до 40 м |
Серия KGK - колонны от 500 до 4000 мм
| модель Argal (кликабельно) |
проточная часть |
производи- тельность |
напор | частота вращения |
привод | глубина погружения |
|---|---|---|---|---|---|---|
| KGK C25/100-2900 |
WR (GFR-PP) WF (PP+PVDF) FC (PVDF) QR (PVC-PVDF) GF (ECTFE+PVDF) WRG (PP+FRP) WFG (PP+PVDF+FRP) FCG (PVDF+FRP) QRG (PVC+FRP) |
до 18 м³/час | до 13 м | 2900 об/мин | 0,75 - 2,2 кВт | 500 мм 750 мм 1000 мм 1250 мм 1500 мм 1750 мм 2000 мм 2500 мм 3000 мм 3500 мм 4000 мм |
| KGK C25/120-2900 | до 26 м³/час | до 22 м | 1,5 - 4 кВт | |||
| KGK C32/140-2900 | до 26 м³/час | до 31 м | 3 - 5,5 кВт | |||
| KGK C32/160-2900 | до 27 м³/час | до 36 м | 4 - 7,5 кВт | |||
| KGK C32/120-2900 | до 30 м³/час | до 27,5 м | 2,2 - 4 кВт | |||
| KGK C40/140-2900 | до 30 м³/час | до 32,5 м | 4 - 7,5 кВт | |||
| KGK C40/160-2900 | до 35 м³/час | до 41 м | 5,5 - 11 кВт | |||
| KGK A40/100-2900 | до 40 м³/час | до 22 м | 3 - 5,5 кВт | |||
| KGK A40/120-2900 | до 48 м³/час | до 24,5 м | 4 - 7,5 кВт | |||
| KGK C40/180-2900 | до 60 м³/час | до 50 м | 11 - 18,5 кВт | |||
| KGK C40/200-2900 | до 60 м³/час | до 78 м | 18,5 - 30 кВт | |||
| KGK A50/100-2900 | до 65 м³/час | до 24 м | 5,5 - 11 кВт | |||
| KGK A50/120-2900 | до 70 м³/час | до 26,5 м | 5,5 - 15 кВт | |||
| KGK A50/140-2900 | до 80 м³/час | до 35 м | 7,5 - 15 кВт | |||
| KGK C50/160-2900 | до 90 м³/час | до 58 м | 18,5 - 30 кВт | |||
| KGK C50/200-2900 | до 90 м³/час | до 81 м | 30 - 45 кВт | |||
| KGK C65/160-2900 | до 120 м³/час | до 60 м | 22 - 37 кВт | |||
| KGK C65/200-2900 | до 145 м³/час | до 85 м | 37 - 45 кВт | |||
| KGK C80/160-2900 | до 220 м³/час | до 50 м | 37 - 45 кВт | |||
| KGK C25/100-1450 | до 9 м³/час | до 3 м | 1450 об/мин | 0,25 - 0,37 кВт | ||
| KGK C25/120-1450 | до 15 м³/час | до 6 м | 0,37 - 0,75 кВт | |||
| KGK C32/120-1450 | до 17 м³/час | до 8 м | 0,55 - 1,1 кВт | |||
| KGK C32/140-1450 | до 18 м³/час | до 9 м | 0,75 - 1,5 кВт | |||
| KGK C32/160-1450 | до 19 м³/час | до 10 м | 1,1 - 2,2 кВт | |||
| KGK A40/100-1450 | до 21 м³/час | до 6 м | 0,55 - 1,5 кВт | |||
| KGK C40/140-1450 | до 21 м³/час | до 9 м | 0,75 - 1,5 кВт | |||
| KGK A40/120-1450 | до 22 м³/час | до 6 м | 0,75 - 2,2 кВт | |||
| KGK C40/160-1450 | до 23 м³/час | до 12 м | 1,1 - 2,2 кВт | |||
| KGK A50/100-1450 | до 32 м³/час | до 6 м | 1,1 - 2,2 кВт | |||
| KGK A50/120-1450 | до 38 м³/час | до 8 м | 1,5 - 3 кВт | |||
| KGK A50/140-1450 | до 43 м³/час | до 9 м | 1,5 - 4 кВт | |||
| KGK C50/160-1450 | до 60 м³/час | до 12 м | 3 - 7,5 кВт | |||
| KGK C50/200-1450 | до 60 м³/час | до 20 м | 4 - 7,5 кВт | |||
| KGK D50/160-1450 | до 60 м³/час | до 27 м | 4 - 7,5 кВт | |||
| KGK D50/200-1450 | до 60 м³/час | до 40 м | 7,5 - 15 кВт | |||
| KGK C65/160-1450 | до 90 м³/час | до 14 м | 4 - 7,5 кВт | |||
| KGK C65/200-1450 | до 90 м³/час | до 22 м | 7,5 - 15 кВт | |||
| KGK D65/160-1450 | до 90 м³/час | до 28 м | 7,5 - 15 кВт | |||
| KGK D65/200-1450 | до 110 м³/час | до 42 м | 18,5 - 30 кВт | |||
| KGK D80/160-1450 | до 120 м³/час | до 28 м | 11 - 18,5 кВт | |||
| KGK C80/160-1450 | до 160 м³/час | до 14 м | 5,5 - 11 кВт | |||
| KGK C80/200-1450 | до 200 м³/час | до 22 м | 11 - 18,5 кВт | |||
| KGK D80/200-1450 | до 200 м³/час | до 43 м | 22 - 37 кВт | |||
| KGK D100/160-1450 | до 220 м³/час | до 30 м | 22 - 37 кВт | |||
| KGK C100/160-1450 | до 225 м³/час | до 16 м | 11 - 18,5 кВт | |||
| KGK C100/200-1450 | до 280 м³/час | до 23 м | 18,5 - 30 кВт | |||
| KGK D100/200-1450 | до 280 м³/час | до 45 м | 37 - 45 кВт |
Каталог полупогружных насосов AlphaDynamic
Серия ADV - колонны от 250 до 2000 мм
| модель AlphaDynaimc (кликабельно) |
проточная часть | производи- тельность |
напор | глубина погружения |
|---|---|---|---|---|
| ADV 080 | полипропилен PP поливинилиденфторид PVDF |
до 6 м³/час | до 7,5 м | 250 - 500 - 800 мм |
| ADV 090 | до 9 м³/час | до 10,5 м | ||
| ADV 095 | до 15 м³/час | до 12 м | 500 - 1250 мм | |
| ADV 110 | до 20 м³/час | до 15 м | 500 - 800 - 1000 - 1250 - 1500 - 2000 мм | |
| ADV 120 | до 25 м³/час | до 15,5 м | ||
| ADV 130 | до 30 м³/час | до 20 м | ||
| ADV 140 | до 40 м³/час | до 21 м | ||
| ADV 150 | до 45 м³/час | до 24 м | ||
| ADV 155 | до 45 м³/час | до 27 м | ||
| ADV 160 | до 55 м³/час | до 32 м | ||
| ADV 180 | до 75 м³/час | до 35 м |
