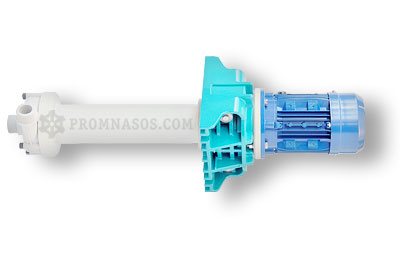

Полупогружной насос Argal HME 20.20 FC
|
Производитель:
Argal
Тип:
химические центробежные полупогружные насосы
Страна производства:
Италия
Проточная часть:
поливинилиденфторид (PVDF)
Глубина погружения:
275 / 450 мм
Максимальная производительность:
40 м³/час
Максимальный напор:
22 м
Частота вращения вала:
2900 оборотов в минуту
Мощность электродвигателя:
3 / 4 / 5,5 кВт
|
Внутреннее строение
|
Argal HME 20.20 FC - полупогружной центробежный химический насос для стационарной установки с погружением насосной части в ёмкость с жидкостью: в бассейны, резервуары, колодцы, водоемов. Способен перекачивать жидкость с плотностью от 2 кг/дм3, с кинематической вязкостью до 75 сСт и температурой, указанной ниже.
Внутреннее строение
Длина погружной колонны: |
Инновационная технология крепления
|
Насос и электродвигатель скрепляются друг с другом без демонтажа деталей насоса
1. Стандартизированный электродвигателей (IEC, NEMA): Двигатель без использования специальных валов и фланцев Возможность использовать двигатель различной мощности и степени защита Применение взрывозащищенного класса (E-Exd) 2. Уникальная разработка Argal - жёсткое крепление между фланцем и валом насоса с автоматическим центрированием оси. Состоящая из двух половин муфта легкого разбирается и собирается обратно. 3. Опорный кронштейн разработан компанией Argal для крепления фланца двигателя с погруженной колонной насоса. Оно состоит из двух отдельных половин, что позволяет осуществить легкий монтаж двигателя через муфту. |
Применяемые материалы и температурный режим работы
Примеряемые в насосе Argal HME 20.20 FC материалы
Проточная часть - армированный карбоновыми волокнами поливинилиденфторид (CFF/PVDF)
Импеллер - этилен-трифторхлорэтилен (E-CTFE)
Опорная стойка - армированный стекловолокном полипропилен (GFR/PP)
Опорная плита - полипропилен (PP)
Вал - сталь (steel)
Покрытие вала - политетрафторэтилен (PTFE)
Погружная колонна - поливинилиденфторид (PVDF)
Уплотнение - фторкаучук / этилен-пропиленовый каучук (FKM/EPDM)
Винты погружной колонны - поливинилиденфторид (PVDF)
Винты - нержавеющая сталь (stainless steel)
Температурный режим работы насоса Argal HME 20.20 FC
Максимальная температура перекачиваемой жидкости - 90°С
Температура окружающей среды от -10°С до 40°С
Графики производительности и напора
Варианты установки
Габаритные размеры
| DnA |
1 ½" | KM.1 (ISO-ANSI) |
110-89 мм | h2.1 |
130 мм |
||
| DeM.1 |
1 ¼" |
dxz.1 (ISO-ANSI) |
18х4 - 16х4 мм |
H |
275 / 450 мм | ||
| DnM.1 |
1 ¼" | a1 | 67 мм |
||||
| KA (ISO-ANSI) |
110-98 мм | a1.1 | 67 мм |
||||
| dxz (ISO-ANSI) |
18х4 - 16х4 мм | h2 | 130 мм |
Расшифровка обозначений
| 20.20 | N | WR | V | 450 | E | E | N | 2,2 |
| | модель | 04.08 | 06.08 | 06.10 | 10.10 | 10.15 | 16.15 | 16.20 | 20.20 | 20.25 | 30.25 | 30.30 |
| исполнение по мощности | N плотность до 1,05 кг/дм³ | P плотность до 1,35 кг/дм³ | S плотность до 1,8 кг/дм³ |
| материал исполнения насоса | WR армированный стекловолокном полипропилен (GFR/PP) | FC поливинилиденфторид (PVDF) |
| материал уплотнительных колец | V VITON | E EPDM |
| высота погружной колонны | 450 мм |
| тип присоединений патрубков насоса | BC резьба BSP | BP резьба BSP и опорная плита | NC резьба NPT | NP резьба NPT и опорная плита | ZC фланцы ISO-ANSI-JIS | ZP фланцы ISO-ANSI-JIS и опорная плита |
| тип электро- двигателя | E стандарт IEC | U стандарт NEMA |
| исполнение электро- двигателя | N стандартное | S версия с нестандартным напряжением | E взрыво- защищенный | 0 без эл.дв. |
| мощность привода | 0,37 кВт | 0,55 кВт | 0,75 кВт | 1,1 кВт | 1,5 кВт | 2,2 кВт | 3 кВт | 4 кВт | 5,5 кВт | 7,5 кВт |
Купить химический центробежный полупогружной насос Argal HME 20.20 FC
Для того, чтобы купить химический центробежный полупогружной насос Argal HME 20.20 FC вам необходимо связаться с техническими специалистами компании, используя телефон или почту из раздела контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из графиков производительности, напора, глубины самовсасывания, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса и его частей.
Наша компания - официальный дилер Argal (Аргаль) в России, и вы можете купить со склада в Москве любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
