Кулачковые насосы
Кулачковые насосы LIGAO - для большинства задач
Кулачковые насосы DONJOY - огромный выбор опций
Заявка на подбор кулачкового насоса

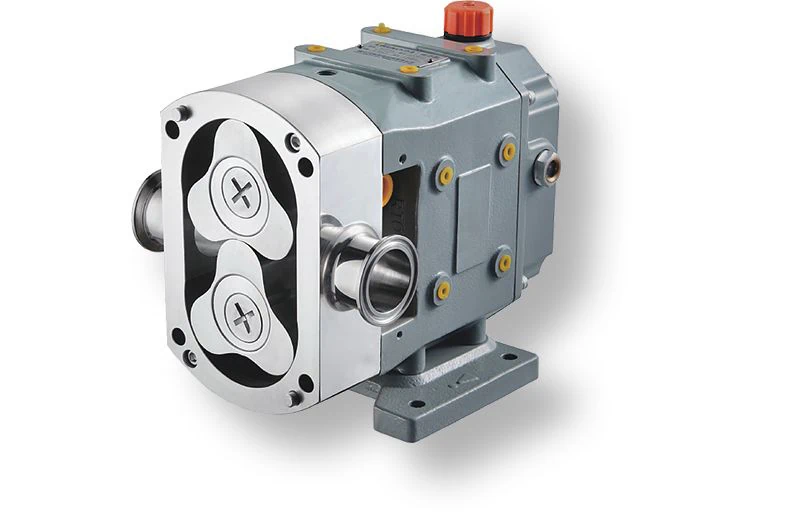

Кулачковые насосы LIGAO
|
Технические характеристики серии
Производитель:
Ligao
Тип:
кулачковый насос
Страна производства:
Китай
Производительность:
до 216 м³/час
Напор:
до 15 бар
Материал проточной части:
AISI 304 или 316L
Материал редукторной части:
чугун
Тип присоединения:
CLAMP или фланцы
Расположение патрубков:
горизонтальное или вертикальное
Диаметр присоединений:
DN25 - DN160
Стандартное уплотнение:
карбид вольфрама / карбид кремния / FKM
Двойное уплотнение:
доступно
Наличие реверса:
да
Вязкость:
до 500000 сСт
Шероховатость:
0,6-0,8 мкм (под заказ до 0,4)
Мощность электродвигателя:
до 55 кВт
Фактическая частота вращения:
будет подобрана под задачу
Допустимая частота вращения:
до 2000 оборотов в минуту
Температура продукта:
от 0° до 120°С
Температура окружающей среды:
от -20°С до 40°С
|
Модельный ряд
| модель кулачкового насоса |
произво- дительность |
давление | размер патрубков |
мощность привода |
частота вращения |
|---|---|---|---|---|---|
| ►RT006 | до 3,4 м³/ч | до 8 бар | 1" или DN25 | от 0,25 до 1,5 кВт | до 2000 об/мин |
| ►RT015 | до 4,8 м³/ч | до 15 бар | 1,5" или DN32 | от 0,55 до 2,2 кВт | до 700 об/мин |
| ►RT032 | до 9 м³/ч | до 15 бар | 2" или DN50 | от 0,75 до 4 кВт | до 500 об/мин |
| ►RT070 | до 18 м³/ч | до 15 бар | 2,5" или DN65 | от 1,5 до 7,5 кВт | до 500 об/мин |
| ►RT170 | до 45 м³/ч | до 15 бар | 3,5" или DN80 | от 2,2 до 15 кВт | до 500 об/мин |
| ►RT320 | до 84 м³/ч | до 15 бар | 4" или DN100 | от 3 до 30 кВт | до 400 об/мин |
| ►RT510 | до 140 м³/ч | до 12 бар | 5" или DN125 | от 5,5 до 45 кВт | до 400 об/мин |
| ►RT830 | до 216 м³/ч | до 12 бар | 6" или DN150 | от 7,5 до 55 кВт | до 400 об/мин |
Кулачковые насосы DONJOY
|
Технические характеристики серии
Производитель:
DONJOY
Тип:
кулачковый насос
Страна производитель:
Китай
Производительность:
от 0,1 до 69,1 м³/час
Напор:
до 15 бар
Материал проточной части:
AISI 316L
Материал редукторной части:
AISI 316L (модель STU)
Материал редукторной части:
чугун (модель TU)
Тип присоединения:
DIN, CLAMP (см. варианты присоединений)
Диаметр присоединений:
DN25, 1"
Стандартное уплотнение:
SIC / SIC / FKM
Двойное уплотнение:
доступно
Наличие реверса:
да
Вязкость:
до 30000 сСт (кроме TS/STU-10)
Мощность электродвигателя:
от 0,55 до 18,5 кВт
Частота вращения:
от 50 до 1450 оборотов в минуту
Cамовсасывание:
до -0,8 бара с каучуковыми кулачками
Температура продукта:
от 0° до 150°С
Температура окружающей среды:
от -20°С до 40°С
|
Модельный ряд серии STU: всё из нержавейки
| модель кулачкового насоса |
произво- дительность |
давление | размер патрубков |
мощность првода |
частота вращения |
|---|---|---|---|---|---|
| ►STU-10 | до 3,0 м³/час | до 10 бар | DN15, DN25 1", 3/4" |
от 0,75 до 3 кВт | от 50 до 1450 |
| ►STU-20 | до 5,0 м³/час | до 15 бар | DN25, 1" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►STU-23 | до 7,1 м³/час | до 15 бар | DN40, 1,5" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►STU-25 | до 10,1 м³/час | до 15 бар | DN50, 2" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►STU-30 | до 16,4 м³/час | до 15 бар | DN50, 2" | от 1,1 до 7,5 кВт | от 50 до 700 |
| ►STU-35 | до 20,5 м³/час | до 12 бар | 2,5" | от 1,1 до 11 кВт | от 50 до 700 |
| ►STU-55 | до 16,5 м³/час | до 12 бар | DN65 | от 1,1 до 5,5 кВт | от 50 до 500 |
| ►STU-60 | до 18,2 м³/час | до 10 бар | 3" | от 1,1 до 5,5 кВт | от 50 до 500 |
| ►STU-70 | до 42,4 м³/час | до 15 бар | 3" | от 1,1 до 11 кВт | от 50 до 500 |
| ►STU-80 | до 42,4 м³/час | до 15 бар | DN80 | от 1,1 до 11 кВт | от 50 до 500 |
| ►STU-100 | до 54,4 м³/час | до 10 бар | DN100, 4" | от 1,5 до 15 кВт | от 50 до 500 |
| ►STU-125 | до 69,1 м³/час | до 10 бар | DN125, 5" | от 1,5 до 18,5 кВт | от 50 до 500 |
Модельный ряд серии TU: редуктор чугунный
| модель кулачкового насоса |
произво- дительность |
давление | размер патрубков |
мощность привода |
частота вращения |
|---|---|---|---|---|---|
| ►TU-20 | до 5,0 м³/час | до 15 бар | DN25, 1" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►TU-23 | до 7,1 м³/час | до 15 бар | DN40, 1,5" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►TU-25 | до 10,1 м³/час | до 15 бар | DN50, 2" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►TU-30 | до 16,4 м³/час | до 15 бар | DN50, 2" | от 1,1 до 7,5 кВт | от 50 до 700 |
| ►TU-35 | до 16,5 м³/час | до 12 бар | 2,5" | от 1,1 до 11 кВт | от 50 до 500 |
| ►TU-55 | до 18,2 м³/час | до 12 бар | DN65 | от 1,1 до 5,5 кВт | от 50 до 500 |
| ►TU-60 | до 20,5 м³/час | до 10 бар | 3" | от 1,1 до 5,5 кВт | от 50 до 700 |
| ►TU-70 | до 42,4 м³/час | до 15 бар | 3" | от 1,1 до 11 кВт | от 50 до 500 |
| ►TU-80 | до 42,4 м³/час | до 15 бар | DN80 | от 1,1 до 11 кВт | от 50 до 500 |
| ►TU-100 | до 54,4 м³/час | до 10 бар | DN100, 4" | от 1,5 до 15 кВт | от 50 до 500 |
| ►TU-125 | до 69,1 м³/час | до 10 бар | DN125, 5" | от 1,5 до 18,5 кВт | от 50 до 500 |
Общие сведения и преимущества

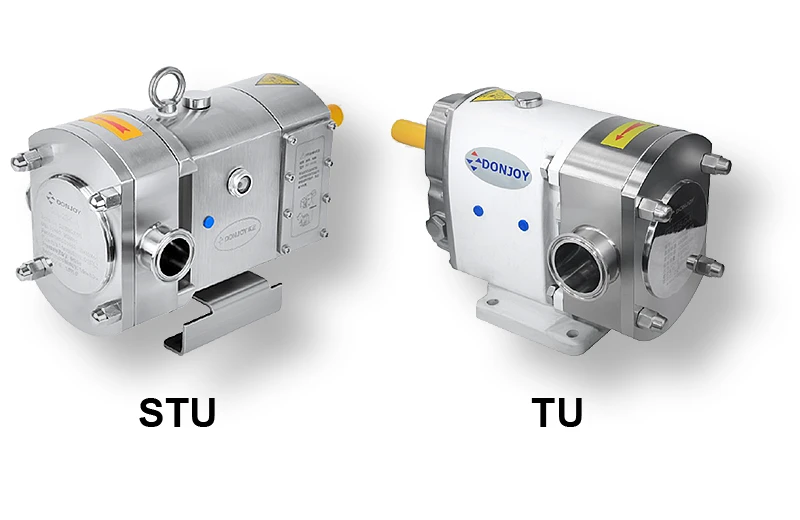

Вашему вниманию предлагаются кулачковые насосы крупнейшего завода-изготовителя пищевых насосов и запорной арматуры DONJOY (Китай). Линейка охватывает 12 моделей с производительностью от 105 до 69 кубометров в час, с давлением у отдельных моделей до 15 бар. Насосы изготавливаются из пищевой нержавеющий полированной стали с коэффициентом шероховатости 1,0 или 0,8 мкм (доступно до 0,4 мкм). Серия TU отличается от STU материалом редукторной части, не имеющей контакта с перекачиваемой средой. Все модели реверсивны, допускают CIP-мойку, могут оснащаться кулачками разных типов в зависимости от выполняемой задачи. Насосы могут иметь различные виду приводов. Исполнение с мотор-вариатором или частотным преобразователем позволяет использовать один и тот же насос с жидкостями разных вязкостей.
Кулачковые насосы - это идеальное решение для насоса на пищевые продукты. Так как кулачки расположены на отдельных валах и не соприкасаются друг с другом во время вращения, как у шестерен шестерёнчатого насоса, то выработке они не подвержены и выработка металла в перекачиваемый продукт не попадает. Также в отличие от шестерёнчатого насоса кулачковый позволяет перекачивать несмазывающие жидкости, а также жидкости любой вязкостью. А в отличие от винтового или импеллерного насосов, не имеют непрерывно изнашивающихся резиновых расходных частей.
Насосы имеют минимальную пульсацию. Торцевое уплотнение может быть как одинарным, так и двойным. Доукомлектовываются большим набором опций. Обращайтесь к нам, мы подберём и поставим для Вас кулачковый насос.
Кривая производительности, давления, вязкости
Выберите модель насоса из таблицы, кликните на модель и в описании насоса будут кривые.
Таблица рабочих значений на разных кулачках
Выберите модель насоса из таблицы, кликните на модель и в описании насоса будут таблицы.
Типы кулачков
 |
БабочкаПодходит для любых жидкостей, в том числе с частицами и оказывающих абразивное воздействие.Данные кулачки создают совсем небольшую пульсацию. |
 |
3-х лепестковыйПодходит для любых жидкостей, но размер частиц перекачиваемых будет меньше, чем кулачками типа «бабочка».Создают практически ровный поток без пульсаций. Имеют немного меньшую производительность, по сравнению с кулачками типа «бабочка» за счёт меньшего объёма рабочей камеры. |
 |
СерпПодходит для жидкостей средней и высокой вязкости с крупными частицами в том числе и твердыми.Однако, имеют повышенную пульсацию и меньшее давление и производительность, чем другие типы кулачков. |
 |
3-х лепестковый спиральныйПодходит для любых жидкостей, отсутствует пульсация. Может создавать высокое давление.Хорошее самовсасывание. Из минусов можно отметить очень малый размер частиц и повышенную стоимость. |
 |
2-х лепестковыйПодходит для любых жидкостей, максимально бережное перекачивание без разрушения структуры жидкости.Способность перекачивать крупные частицы. Минусы этого типа кулачков-меньшая производительность и давление, а также небольшая пульсация. |
 |
5-и лепестковыйПодходит для любых жидкостей с минимальным количеством частиц.Минимальная пульсация. Имеют пониженную производительность. |
 |
3-х лепестковый спиральный каучуковыйПодходит для любых жидкостей, отсутствует пульсация.Может создавать высокое давление. Лучшее самовсасывание среди других типов кулачков. Из минусов можно отметить очень малый размер частиц и повышенную стоимость. |
Выбор оптимального типа кулачков производится заводом-изготовителем согласно данных о жидкости и применении насоса.
Зазоры проточной части
Выберите модель насоса из таблицы, кликните на модель и в описании насоса будут указаны зазоры.

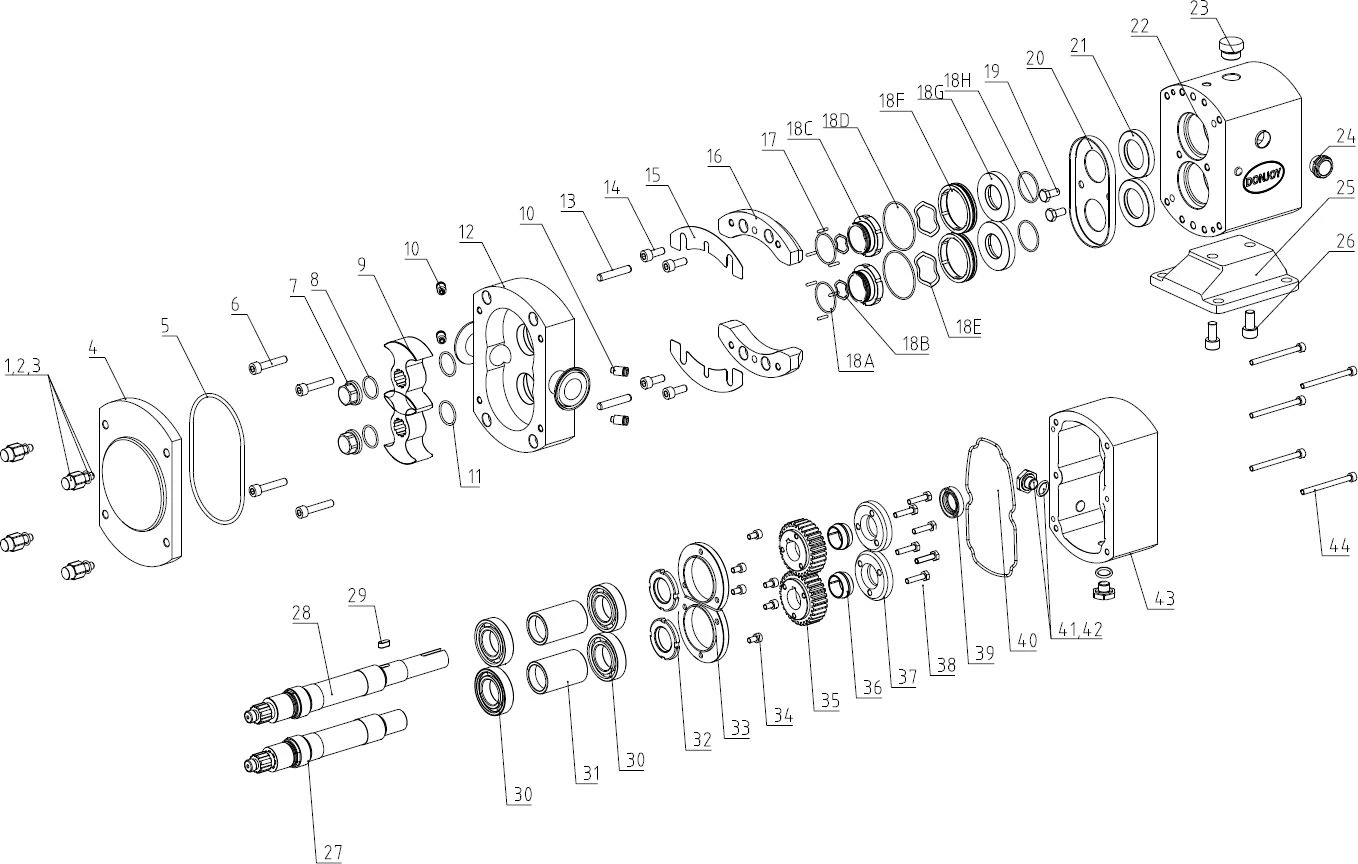

Внутреннее строение версии STU

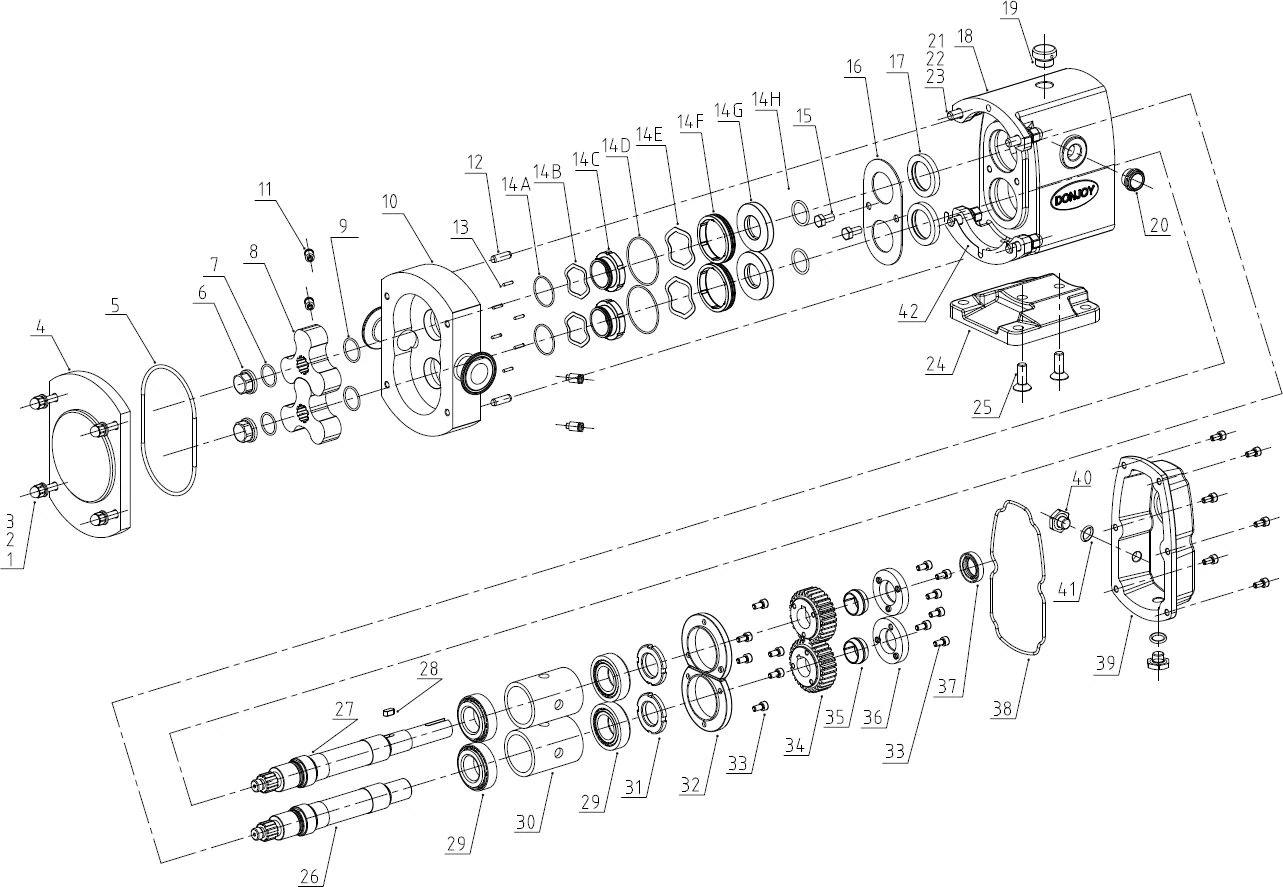

Внутреннее строение версии TU

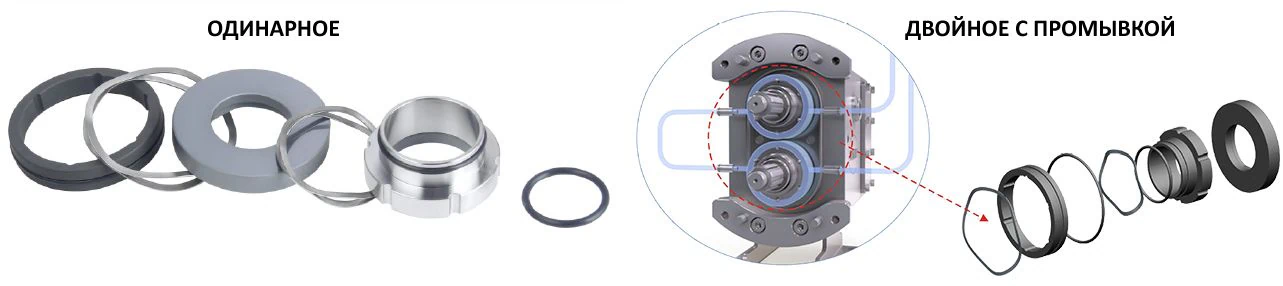

Спецификация уплотнений
Торцевое уплотнение разработано в Швейцарии. Основное преимущество - огромный срок службы, который достигается за счёт отсутствия избыточного прижима пар вращения. Уплотнение подбирается под конкретное давление, которое может нагнетать насос. Замена осуществляется без специального инструмента.
Стандартное уплотнение:
- одинарное: карбид кремния / карбид кремния / FKM
- карбид кремния / карбид кремния / EPDM
- карбид кремния / карбид кремния / пищевой NBR
- карбид кремния / карбид кремния / FFKM
- карбид вольфрама / карбид вольфрама / FKM
- карбид вольфрама / карбид вольфрама / EPDM
- карбид вольфрама / карбид вольфрама / пищевой NBR
- карбид вольфрама / карбид вольфрама / FFKM
Габаритные размеры
Выберите модель насоса из таблицы, кликните на модель и в описании насоса будут представлены габаритные размеры.

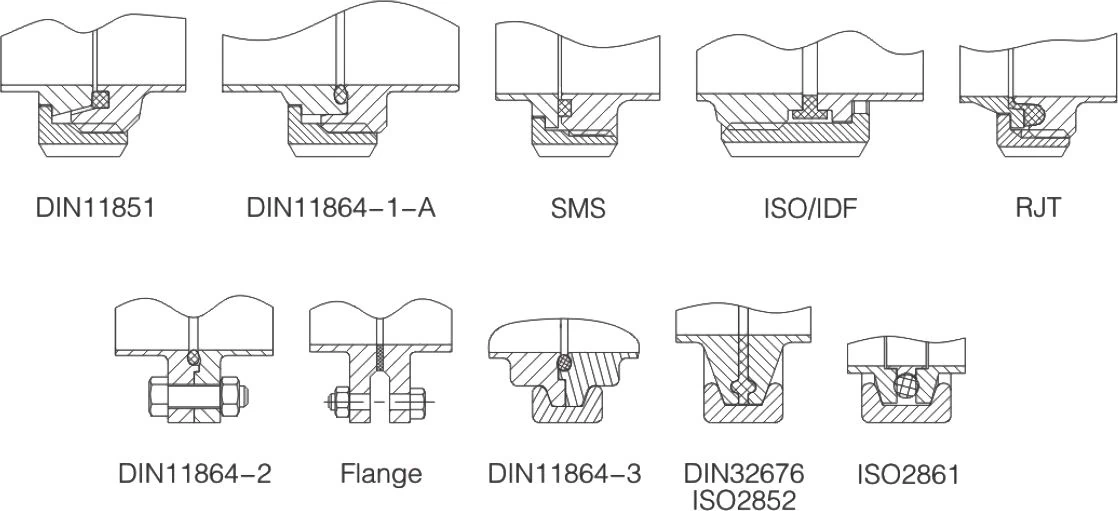

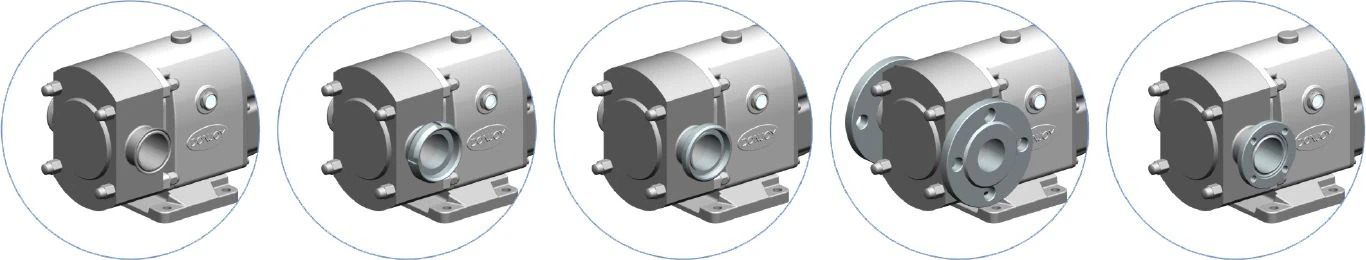

Варианты присоединений

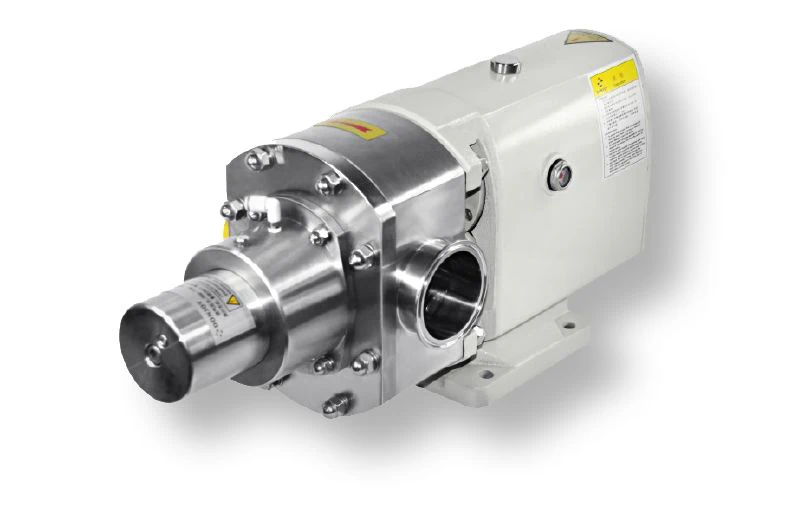

Дополнительные опции
 кожух обогрева |

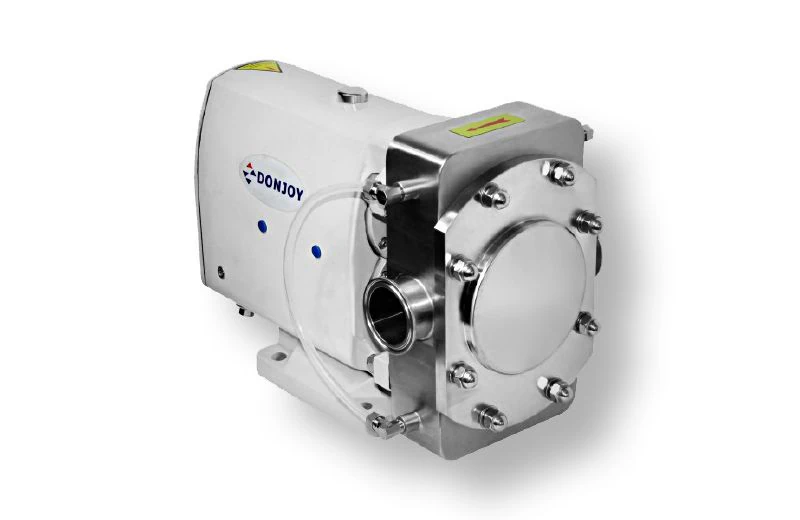

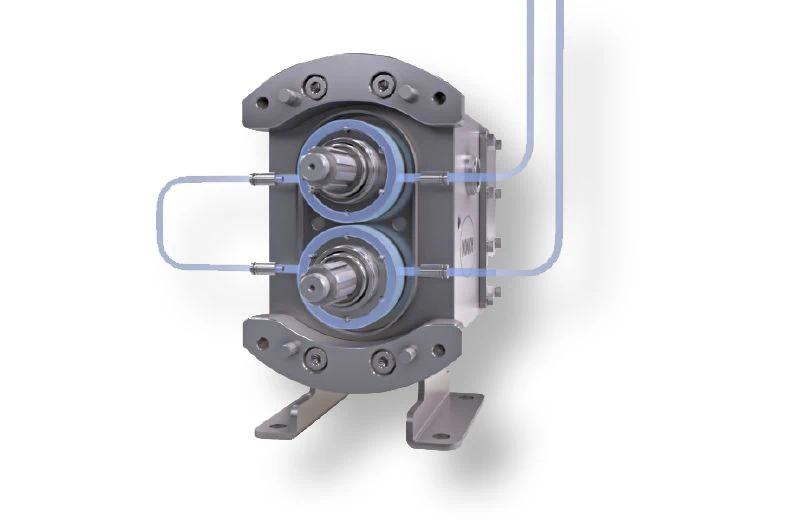

 торцевое уплотнение с промывкой |
 взрывобезопасный электродвитатель |

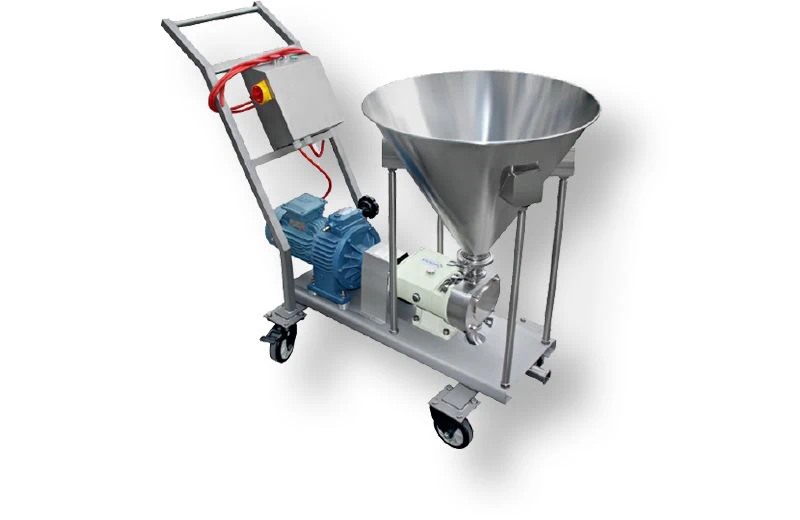

 загрузочный бункер |

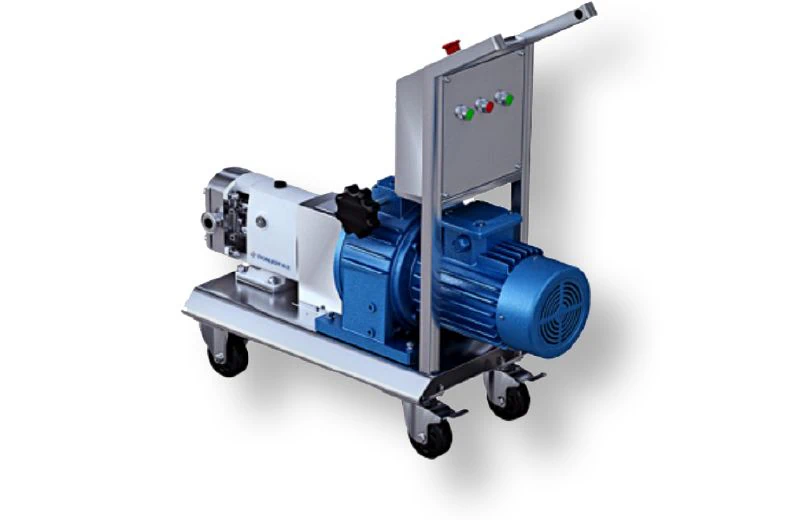

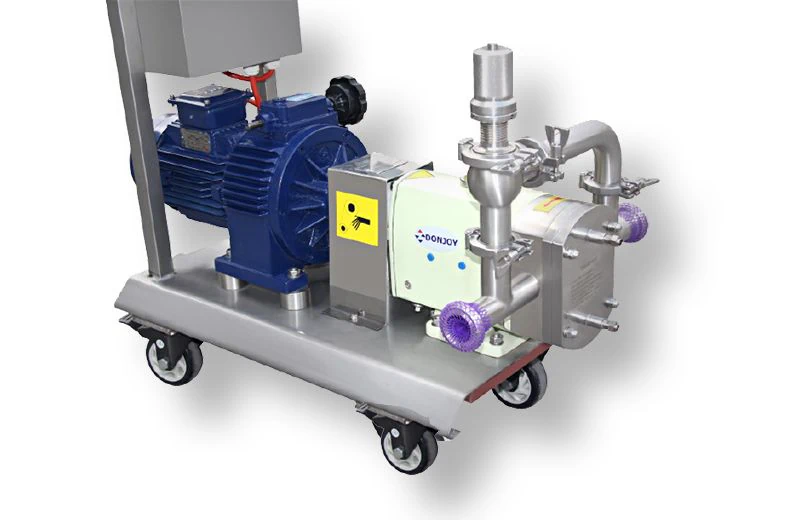

 мобильная версия |

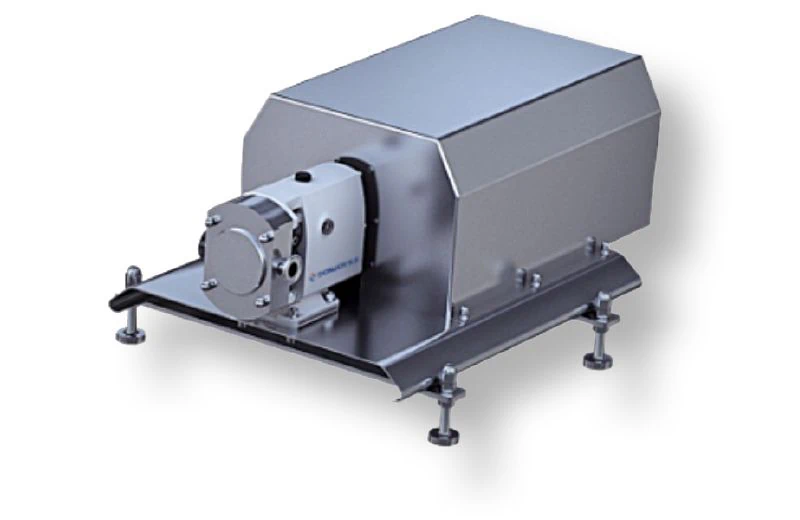

 защитный кожух |
 встроенный предохранительный клапан |
 внешний предохранительный клапан |

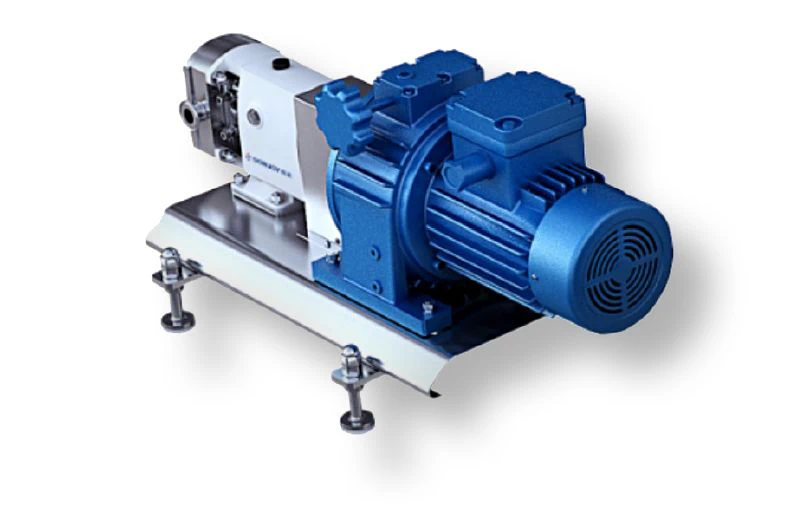

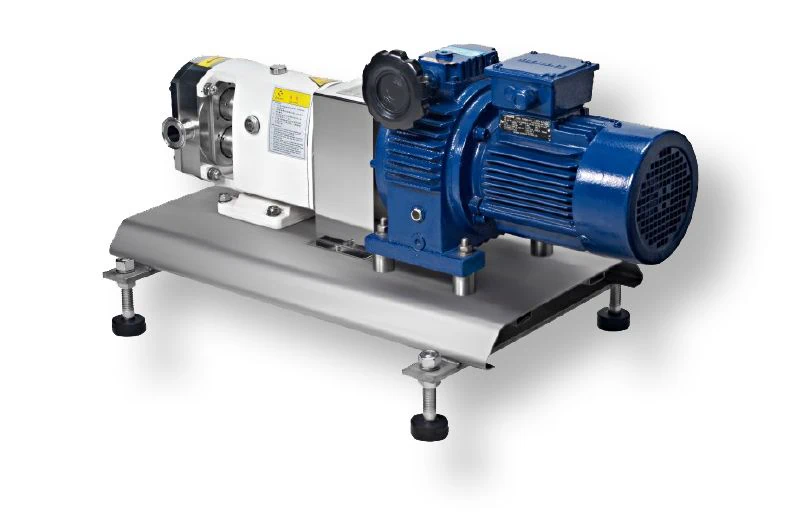

 червячный редуктор + частотник |
 вариатор скорости |

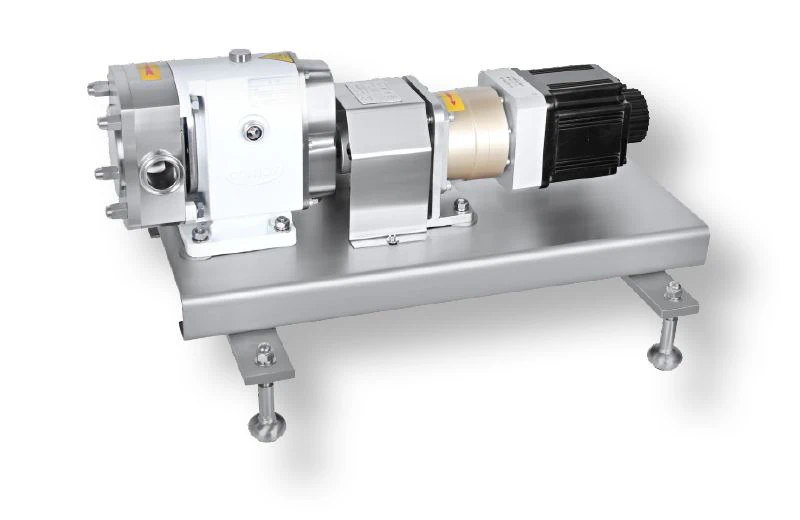

 сервопривод |

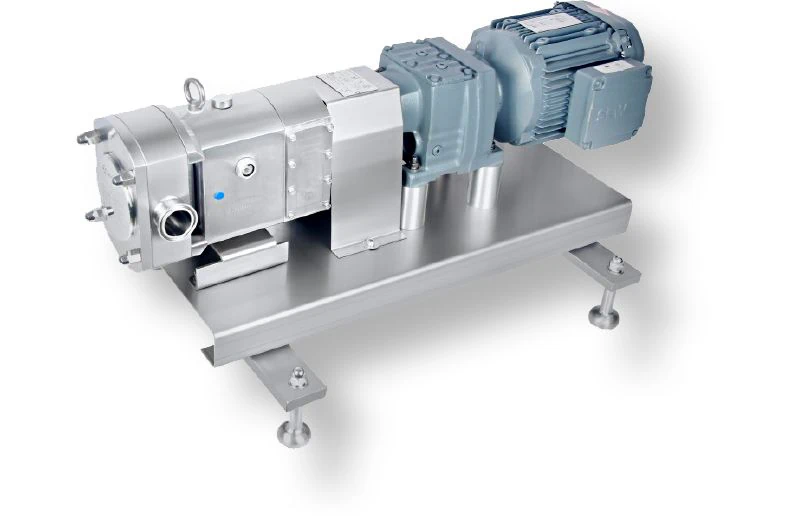

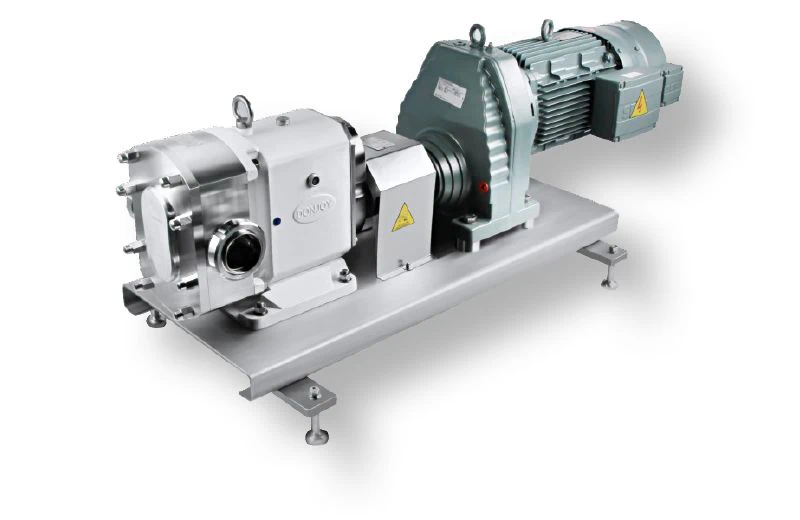

 цилиндрический редуктор + частотник |
Шкафы управления
 A1: старт/стоп, индикатор работы, реверс, до 5,5 кВт |

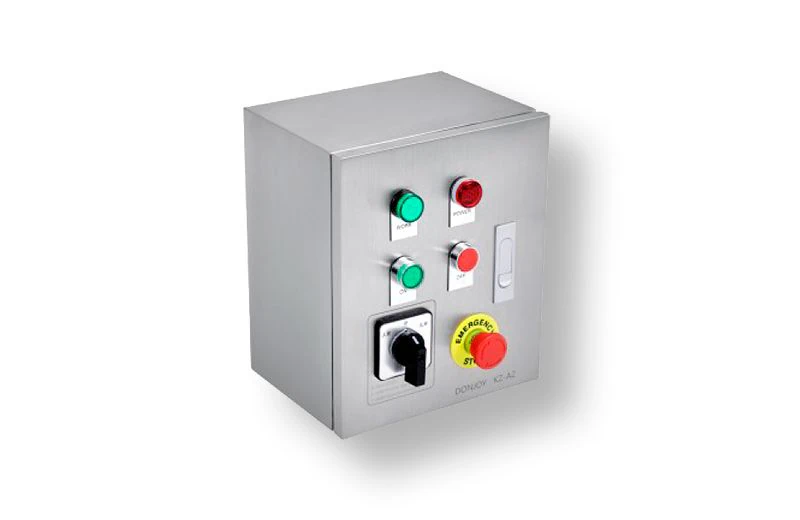

 A2: индикатор подключения к сети, индикатор работы, старт/стоп, реверс, "стоп-кран", до 55 кВт |

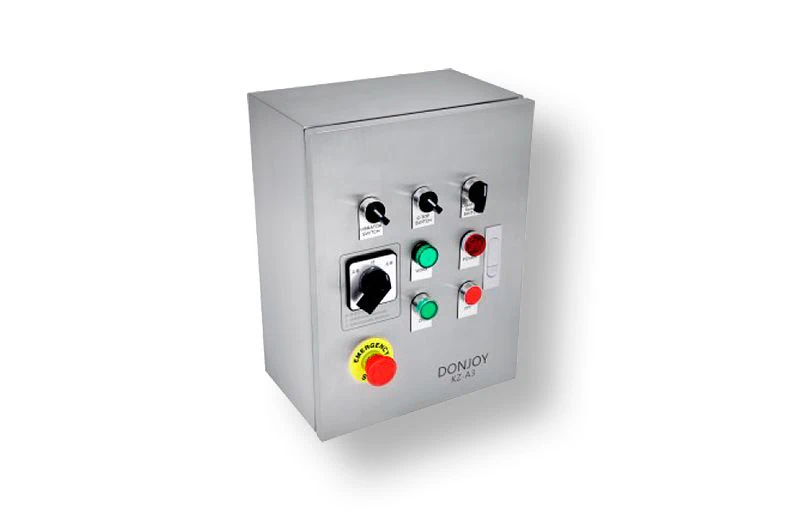

 A3: A2 + пневматический клапан, электрический клапан, индикация нехватки жидкости, вибратор и пр. |

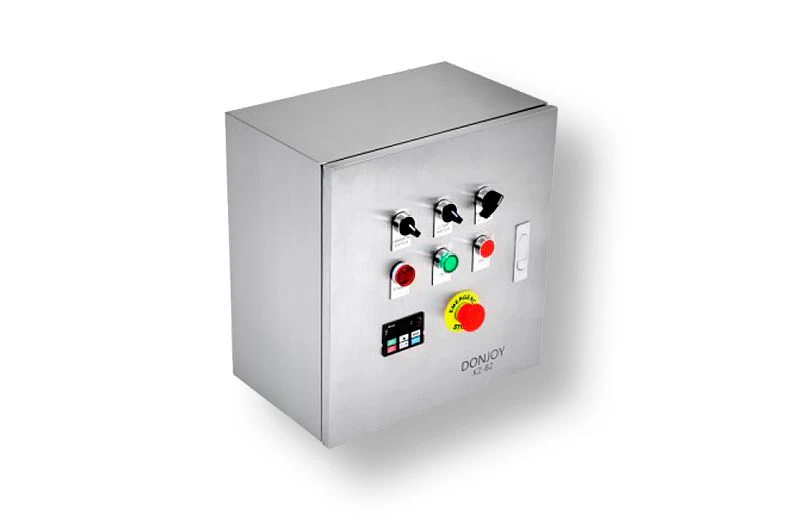

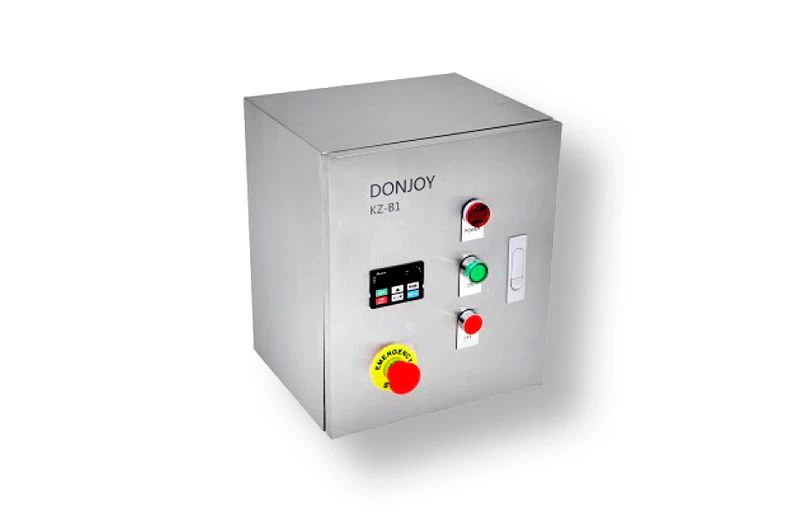

 B1: индикатор подключения к сети, индикатор работы, старт/стоп, "стоп-кран", до 90 кВт |
 B2: B1 + пневматический клапан, электрический клапан, индикация нехватки жидкости, вибратор и пр. |

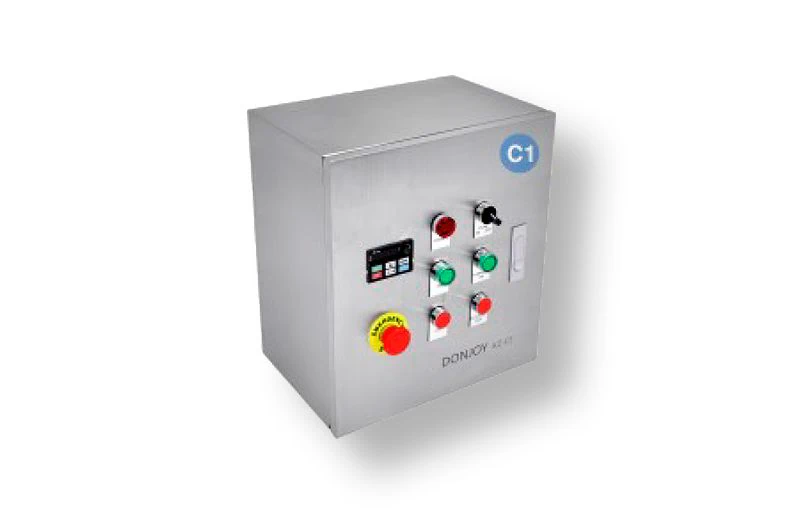

 C1: на 2 привода, один из которых с частотным регулированием, индикатор подключения к сети, индикатор работы, старт/стоп, "стоп-кран" |

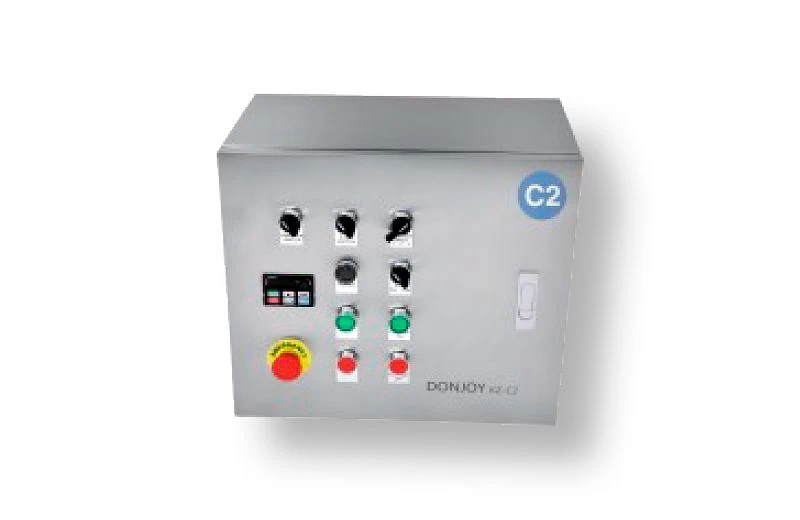

 C2: С1 + пневматический клапан, электрический клапан, индикация нехватки жидкости, вибратор и пр. |

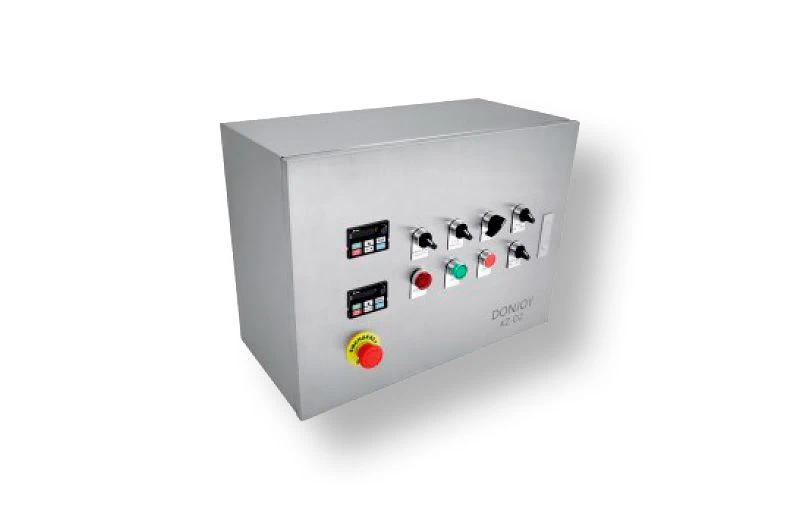

 D1-D2: на 2 привода с частотным регулированием; остальное как у моделей С1 и С2 |
Бункер с дополнениями
 загрузочный бункер с удобным присоединением |
 многофункциональная крышка |
 управляемый клапан |
 пневмовибратор |
 электровибратор |
 смотровое окно с подсветкой |
 отводной настраиваемый сенсор |
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
