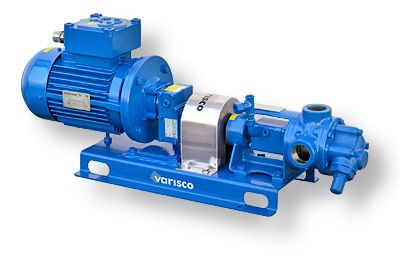

Шестерёнчатый насос Varisco V12 (снят с производства)

Шестерёнчатый (шестерённый, шестерный, объёмный) насос с внутренним зацеплением Varisco V12 (вариско) серии «V» применяется для перекачки вязких жидкостей с любой вязкостью, а также жидкостей, обладающих абразивным действием, при условии отсутствия твердых частиц в суспензии. Насосы способны перекачивать:

Химическая промышленность: растворители, кислоты, щелочи, спирты, изоцианат, полиол, силикат натрия,
Мыла и моющие средства: поверхностно-активные вещества, средства личной гигиены, жидкие моющие средства,
Фармацевтика,
Нефтехимия: бензин, дизельное топливо, мазут, смазочные масла, присадки, добавки, нефть,
Лакокрасочная промышленность: лаки, лакокрасочные покрытия, краски, клеи, эпоксидные смолы,
Целлюлозно-бумажная промышленность: ликер, покрытия, щёлочи,
Строительная промышленность: жидкости с высокой температурой (битум, гудрон, асфальт),
Пищевая промышленность: патока, шоколад, какао-масло, глюкоза, корма для животных, растительные масла, жиры.

Шестерённый насос Varisco V12 серии «V» для вязких жидкостей относится к объемным роторным насосам с внутренним зацеплением. Поток жидкости образуется в результате вращения двух шестерен, ведущей (ротора) и ведомой, установленных одна в другой и разделенных серповидным элементом. При вращении шестерен пространство между зубьями увеличивается и происходит всасывание жидкости, после чего пространство между зубьями уменьшается и жидкость вытесняется на выход насоса. В результате этого получаются постоянный не пульсирующий поток жидкости и высокая объемная подача по сравнению с ограниченными размерами машины.

Фиксированная производительность, которая строго пропорциональна скорости вращения привода насоса и не зависит от создаваемого давления. За один оборот шестерней шестеренный насос перемещает строго регламентированное количество жидкости, поэтому всегда можно рассчитать окончательную производительность насоса. Однако следует иметь в виду, что в связи с разностью давления до и после насоса, а также в связи с различной вязкостью имеет место небольшой коэффициент выдавливания. Наши специалисты всегда руководствуются точными формулами для расчёта.

Гибкость. Шестеренные насосы Varisco имеют возможность осевой регулировки положения ротора, что позволяет перекачивать одним и тем же насосом жидкости различной вязкости. Успешно насос справляется с перемещением продуктов с вязкостью как ниже воды, так и продуктов в высокой вязкостью, таких как, например, битумы, меласса, смолы, полимеры и т.д.

Реверс. Благодаря своей конструкции шестеренные насосы обладают возможностью перекачивания продуктов в обе стороны с полным сохранением всех рабочих характеристик. Для этого достаточно изменить направления вращения привода.

Самовсасывание. Шестеренные насосы Varisco благодаря внутренней геометрии шестерен создают высокий уровень разряжения в области всасывающего патрубка, что обеспечивает хорошие показатели по самовсасыванию, однако перед запуском насоса для обеспечения самовсасывания и для предотвращения повреждения уплотнения, рекомендуется залить во всасывающий патрубок немного перекачиваемого продукта.

Простая конструкция. По своей сути насос состоит из двух вращающихся элементов - ротора и ведомой шестерни, а также оного осевого механического или сальникового уплотнения. Три эти компонента подвергаются наибольшему износу. Однако при использовании насоса по назначению и с соблюдением требований по эксплаутации, замена этих запасных частей потребуется не ранее чем через 2-3 года непрерывной работы.

Прочность и долговечность. Использование чугуна высокой прочности или нержавеющей стали позволяет с уверенностью говорить о высокой прочности насоса. Об этом также свидетельствует практически полное отсутствие гарантийных обращений. Наружный опорный подшипник насоса - подшипник качения обеспечивает осевые и радиальные нагрузки.

Низкий коэффициент износа. Число зубьев ротора насоса не является кратным числу зубьев ведомой шестерни, что обеспечивает равномерный износ поверхностей зубьев, так как каждый зуб одной шестерни периодически вступает в контакт со всеми зубьями другой шестерни. Также, торцевой износ ротора насоса компенсируется устройством осевой регулировки. Что позволяет сохранить эксплуатационные параметры насосов остаются практически неизменными, даже при высоком уровне износа.

Простое и удобное техобслуживание. Внутренний осмотр насоса и регулировки шестерен можно производить без демонтажа насоса шестеренного из места его установки. Достаточно открутить внешнюю крышку насоса, что обеспечит полный обзор и доступ.

Взаимозаменяемость. Шестеренные насосы обладают модульной конструкцией, что позволяет заменить внутренние части элементами с другими характеристиками или из других материалов. Например, могут быть использованы разные виды осевых механических уплотнений, стандартные корпус и крышки могут быть заменены на аналогичные по типоразмеру части, но с с кожухом обогрева или байпасом и др.

Изменения положения патрубков. По средствам поворота корпуса на основании насоса, можно изменить расположение напорного и всасывающих патрубков относительно оси вращения, угол изменения всегда составляет 90 градусов.

Обогревающий (охлаждающий) кожух. Шестеренный насос может быть выполнен с тремя различными системами внешних кожухов: кожух вокруг корпуса, кожух вокруг крышки корпуса или корпус вокруг уплотнения вала. Это стандартные опции, которые всегда доступны на складе завода изготовителя.

Предохранительный клапан (байпас). На корпус шестеренного насоса может быть установлен предохранительный клапан (обратный клапан, байпас) и может быть легко настроен. Данный клапан может быть выполнен при необходимости с кожухом обогрева или в сдвоенном исполнении.

Прочный корпус шестерённого насоса для вязких жидкостей Varisco V12 из ковкого чугуна, углеродистой или нержавеющей стали с фланцевыми патрубками.
Нагревательные кожухи корпуса (опция) для насосов в исполнении из ковкого чугуна.

Ротор и ведомая шестерня шестерённого насоса для вязких жидкостей Varisco V12 из ковкого чугуна или нержавеющей стали.
Противозадирное покрытие для насосов для перекачки растворителей.

Втулки из чугуна, бронзы, графита или карбида вольфрама.

Сальниковое уплотнение (SP), механическое одинарное (ST4, ST5, ST6) или сдвоенное (ST8) уплотнение.
Сальниковое уплотнение с подогревом (+R1) или с жидкостным затвором (SP1) на многих моделях.

Предохранительный клапан (байпас) (+Y), устанавливаемый на корпус шестерённого насоса для вязких жидкостей Varisco V12 по запросу (рекомендуемое применение).
Предохранительный клапан с кожухом подогрева (+YR) или в сдвоенном исполнении (+YY) для некоторых моделей.

Вал и цапфа из закаленной или нержавеющей стали. Подшипники большого размера для выдерживания осевых и радиальных нагрузок, в комплекте с круглыми гайками для правильной регулировки положения ротора при установленном насосе.

Возможность поставки герметичного шестерённого насоса для вязких жидкостей Varisco V12 с установленной магнитной муфтой, что позволяет полностью исключить утечку перекачиваемой жидкости.

• V12 ST6G
• V12 ST5K
• V12 ST6K
