Каталог мембранных насосов GODO
с приводом от сжатого воздуха или мотор-редуктора
3е и 4е поколение мембранных насосов от крупнейшего завода в Китае, производящего мембранные насосы с 1990 года.
Двойные мембраны, большой выбор материалов проточных частей.

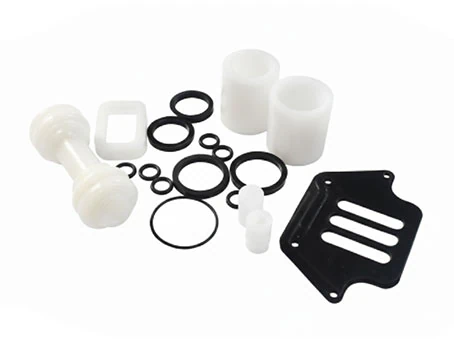

Полностью переработанный воздушный механизм исключает залипание в крайних точках и гарантирует непревзойдённую надёжность.
Алюминиевые центральный блок позволяет работать с растворами до +150°С.

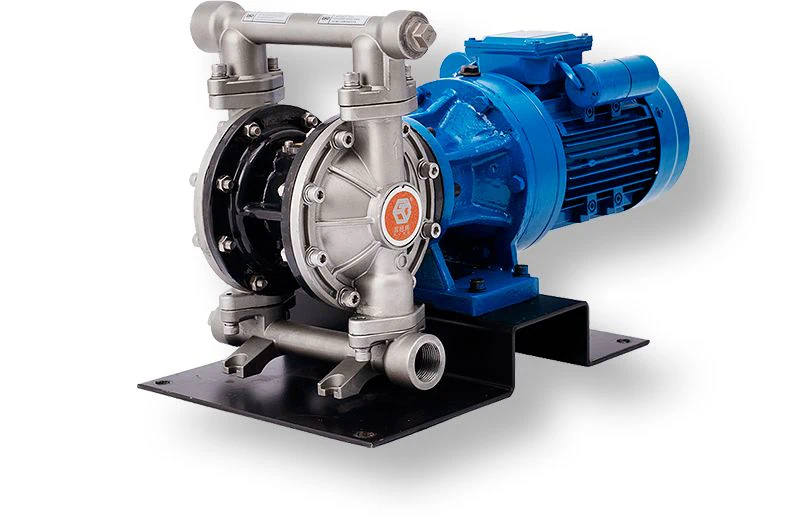

Доступно исполнение с приводом от мотор-редуктора и давлением 40 или 70 метров.
| модель GODO (кликабельно) |
материалы проточной части |
производительность | давление | размер патрубков |
твёрдые частицы | |
|---|---|---|---|---|---|---|
| сжатый воздух | электро- привод |
|||||
| GODO QBY4-10 |
PP полипропилен PVDF поливинилиденфторид AL алюминий AISI 304/316/316L нержавеющие стали на выбор Чугун |
до 22 л/мин | 12,8 л/мин | до 7 бар | 3/8" | 1,5 мм |
| GODO QBY4-15 | до 22 л/мин | 12,8 л/мин | до 7 бар | 1/2" | 1,5 мм | |
| GODO QBY3-20 | до 57 л/мин | - | до 7 бар | 3/4" | 2,5 мм | |
| GODO QBY3-25 | до 57 л/мин | - | до 7 бар | 1" | 2,5 мм | |

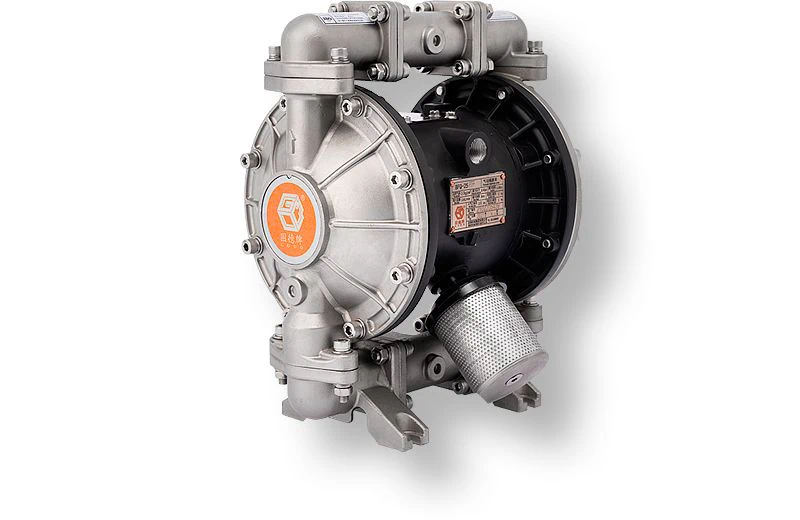

| GODO BFQ-25 | до 116 л/мин | 48 л/мин | до 8,4 бар | 1" | 3,2 мм | |
| GODO QBY3-32 | до 151 л/мин | 48 л/мин | до 8,4 бар | 1" 1/4' | 3,2 мм | |
| GODO QBY3-40 | до 151 л/мин | 48 л/мин | до 8,4 бар | 1" 1/2' | 3,2 мм | |
| GODO BFQ-40 | до 380 л/мин | 162 л/мин | до 8,4 бар | 1" 1/2' | 4,8 мм | |
| GODO QBY3-50 | до 380 л/мин | 162 л/мин | до 8,4 бар | 2" | 4,8 мм | |
| GODO QBY3-65 | до 380 л/мин | 162 л/мин | до 8,4 бар | 2" 1/2' | 4,8 мм | |
| GODO BFQ-50 | до 570 л/мин | 245 л/мин | до 8,4 бар | 2" | 6,4 мм | |
| GODO QBY3-80 | до 570 л/мин | 245 л/мин | до 8,4 бар | 3" | 6,4 мм | |
| GODO QBY3-100 | до 570 л/мин | 245 л/мин | до 8,4 бар | 4" | 6,4 мм | |
| GODO BFQ-80 | до 1040 л/мин | 480 л/мин | до 8,4 бар | 3" | 9,4 мм | |
| GODO QBY3-125 | до 1040 л/мин | 480 л/мин | до 8,4 бар | 5" | 9,4 мм | |
Каталог диафрагменных насосов Argal
Обновлённая линейка Astra EVO
Серия мембранных насосов DDE (E = Evolution, Эволюция) завода Argal стала технологическим продолжением серии DDA, вобрав в себя всё лучшее от предшественников с учётом самых современных разработок и материалов.
Полностью переработан воздушный механизм: увеличилось максимальное давление, уменьшился расход воздуха, повысилась наработка часов до обслуживания.
Элементы проточной части при этом остались частично совмветимы, появилась мембрана из Viton.
| модель Argal (кликабельно) |
материалы проточной части |
производи- тельность |
размер патрубков |
макс. вязкость | всасывание без залива | твёрдые частицы |
|---|---|---|---|---|---|---|
| Argal DDE-015 |
PP+GFR армированный стекловолокном полипропилен PVDF+CF армированный углеродными волокнами поливинилиденфторид AL алюминий AISI 316L нержавеющая сталь AISI 316L electropolished нержавеющая сталь электрополированная |
до 20 л/мин | 1/4" | 5.000 сСт | 4 м | 3 мм |
| Argal DDE-020 | до 25 л/мин | 3/8" | 10.000 сСт | 4 м | 3 мм | |
| Argal DDE-030 | до 50 л/мин | 1/2" | 15.000 сСт | 4 м | 3 мм | |
| Argal DDE-060 | до 75 л/мин | 1/2" | 20.000 сСт | 4 м | 3,5 мм | |
| Argal DDE-100 | до 130 л/мин | 1" | 25.000 сСт | 4 м | 5,5 мм | |
| Argal DDE-160 | до 170 л/мин | 1" | 35.000 сСт | 4,5 м | 6 мм | |
| Argal DDE-400 | до 350 л/мин | 1" 1/2' | 50.000 сСт | 4,5 м | 7 мм | |
| Argal DDE-650 | до 700 л/мин | 2" | 50.000 сСт | 4,5 м | 9 мм |
Высокопроизводительная серия
Пятикомпонентная конструкция насоса с простым обслуживанием и предельной надёжностью.
Патрубки диаметром 2-3-4 дюйма.
Исполнение из нержавеющей стали AISI316, бронзы и эпоксидной смолы винилового эфира, армированного стекловолокном.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal Mistral 2" | до 680 л/мин | 2" | до 50000 сСт | с 6 м | до 9 мм |
| Argal Mistral 3" | до 1100 л/мин | 3" | до 50000 сСт | с 6 м | до 11 мм |
| Argal Mistral 4" | до 1280 л/мин | 4" | до 50000 сСт | с 4,5 м | до 13 мм |
Снятая с производства линейка DDA
Полипропилен, армированный стекловолокном (GFR-PP)
Хорошая химическая стойкость.
Подходит для жидкостей с высокой степенью абразивности, максимальная температура 75°С.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal DDA 25-09-WR | до 9 л/мин | 1/4" | до 6000 сСт | с 3 м | до 2,5 мм |
| Argal DDA 38-18-WR | до 18 л/мин | 3/8" | до 12000 сСт | с 5 м | до 3 мм |
| Argal DDA 50-30-WR | до 30 л/мин | 1/2" | до 15000 сСт | с 5 м | до 3,5 мм |
| Argal DDA 50-50-WR | до 50 л/мин | 1/2" | до 20000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 50-65-WR | до 65 л/мин | 1/2" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 75-100-WR | до 100 л/мин | 3/4" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 100-100-WR | до 100 л/мин | 1" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 100-160-WR | до 160 л/мин | 1" | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 125-250-WR | до 250 л/мин | 1" 1/4' | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 150-400-WR | до 400 л/мин | 1" 1/2' | до 50000 сСт | с 6 м | до 8 мм |
| Argal DDA 200-650-WR | до 650 л/мин | 2" | до 50000 сСт | с 6 м | до 8,5 мм |
Поливинилиденфторид, заполненный карбоновыми волокнами (CFF-PVDF)
Превосходная химическая стойкость к широкому спектру кислот и щелочей.
Слабая стойкость к абразиву, максимальная температура 95°С.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal DDA 25-09-FC | до 9 л/мин | 1/4" | до 6000 сСт | с 3 м | до 2,5 мм |
| Argal DDA 38-18-FC | до 18 л/мин | 3/8" | до 12000 сСт | с 5 м | до 3 мм |
| Argal DDA 50-30-FC | до 30 л/мин | 1/2" | до 15000 сСт | с 5 м | до 3,5 мм |
| Argal DDA 50-50-FC | до 50 л/мин | 1/2" | до 20000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 50-65-FC | до 65 л/мин | 1/2" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 75-100-FC | до 100 л/мин | 3/4" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 100-100-FC | до 100 л/мин | 1" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 100-160-FC | до 160 л/мин | 1" | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 125-250-FC | до 250 л/мин | 1" 1/4' | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 150-400-FC | до 400 л/мин | 1" 1/2' | до 50000 сСт | с 6 м | до 8 мм |
| Argal DDA 200-680-FC | до 650 л/мин | 2" | до 50000 сСт | с 6 м | до 8,5 мм |
Полиоксиметилен (POMC)
Наиболее экономичный из полимеров.
Обладает схожими с алюминием характеристиками по химической и механической стойкости.
Применяется вместо алюминия на насосах небольшой производительности.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal DDA 25-09-DL | до 9 л/мин | 1/4" | до 6000 сСт | с 3 м | до 2,5 мм |
| Argal DDA 38-18-DL | до 18 л/мин | 3/8" | до 12000 сСт | с 5 м | до 3 мм |
| Argal DDA 50-30-DL | до 30 л/мин | 1/2" | до 15000 сСт | с 5 м | до 3,5 мм |
Алюминий
Экономичный материал изготовления насоса.
Применяется в большинстве стандартных случаев для перекачивания химически нейтральных жидкостей со средней степенью абразивности.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal DDA 50-50-AL | до 50 л/мин | 1/2" | до 20000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 50-65-AL | до 65 л/мин | 1/2" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 75-100-AL | до 100 л/мин | 3/4" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 100-160-AL | до 160 л/мин | 1" | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 125-250-AL | до 250 л/мин | 1" 1/4' | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 150-400-AL | до 500 л/мин | 1" 1/2' | до 50000 сСт | с 6 м | до 8,5 мм |
| Argal DDA 200-650-AL | до 650 л/мин | 2" | до 50000 сСт | с 6 м | до 8,5 мм |
Нержавеющая сталь
Хорошая химическая стойкость, работа с жидкостями высокой вязкости.
Хорошая стойкость к абразиву, максимальная температура 95°С.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal DDA 38-18-SS | до 18 л/мин | 3/4" | до 10000 сСт | с 5 м | до 3 мм |
| Argal DDA 50-30-SS | до 30 л/мин | 1/2" | до 10000 сСт | с 5 м | до 3,5 мм |
| Argal DDA 50-50-SS | до 50 л/мин | 1/2" | до 20000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 50-65-SS | до 65 л/мин | 1/2" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 75-100-SS | до 100 л/мин | 3/4" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DDA 100-160-SS | до 160 л/мин | 1" | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 125-250-SS | до 250 л/мин | 1" 1/4' | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DDA 150-400-SS | до 400 л/мин | 1" 1/2' | до 50000 сСт | с 6 м | до 8 мм |
| Argal DDA 200-650-SS | до 650 л/мин | 2" | до 50000 сСт | с 6 м | до 8,5 мм |

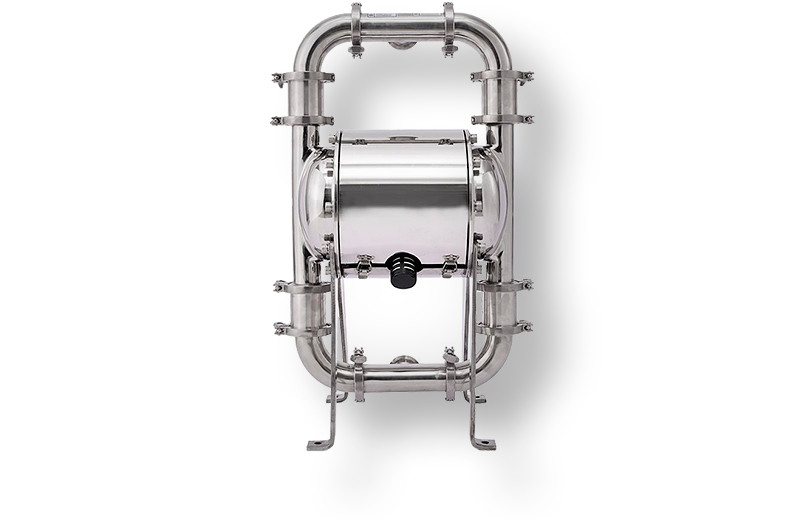

Полированная нержавеющая сталь
Специальное гигиеническое исполнение c отделкой поверхности до 2,7 мкм для фармацевтической, косметической и пищевой промышленности.
Патрубки насосов этой линейки имеют больший диаметр.
| модель Argal (кликабельно) |
производи- тельность |
размер патрубков |
максимальная вязкость | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|
| Argal DFA 38-18-SP | до 18 л/мин | 1/2" | до 12000 сСт | с 5 м | до 3 мм |
| Argal DFA 50-30-SP | до 30 л/мин | 1" | до 15000 сСт | с 5 м | до 3,5 мм |
| Argal DFA 50-50-SP | до 50 л/мин | 1" | до 20000 сСт | с 6 м | до 3,5 мм |
| Argal DFA 75-100-SP | до 100 л/мин | 1" | до 25000 сСт | с 6 м | до 3,5 мм |
| Argal DFA 125-250-SP | до 250 л/мин | 1" 1/2' | до 35000 сСт | с 6 м | до 7,5 мм |
| Argal DFA 150-400-SP | до 400 л/мин | 2" | до 50000 сСт | с 6 м | до 8 мм |
| Argal DFA 200-650-SP | до 650 л/мин | 2" 1/2' | до 50000 сСт | с 6 м | до 8,5 мм |
Каталог мембранных пневматических насосов AlphaDynamic
| модель AlphaDynamic (кликабельно) |
материалы проточной части |
производи- тельность |
размер патрубков |
всасывание | давление | твёрдые частицы |
|---|---|---|---|---|---|---|
| AlphaDynamic MINI-005 |
PP | до 5 л/мин | 1/4" | с 3 м | 7 бар | до 0,5 мм |
| AlphaDynamic Ruby-008 |
PP, PVDF | до 8 л/мин | 1/4" | с 3 м | 7 бар | до 0,5 мм |
| AlphaDynamic MINI-017 |
PP, PVDF | до 17 л/мин | 3/8" | с 3 м | 7 бар | до 0,5 мм |
| AlphaDynamic Ruby-010 |
PP, PVDF, AISI316 | до 21 л/мин | 3/8" | с 4 м | 7 бар | до 0,5 мм |
| AlphaDynamic Ruby-012 |
PP, PVDF | до 30 л/мин | 1/2" | с 4 м | 7 бар | до 2 мм |
| AlphaDynamic Ruby-015 |
AISI316, AISI316 EP | до 72 л/мин | 1/2" | с 4 м | 7 бар | до 3 мм |
| AlphaDynamic Ruby-115 |
PP, PVDF, AL | до 74 л/мин | 1/2" | с 3 м | 7 бар | до 3 мм |
| AlphaDynamic Ruby-020 |
PP, PVDF | до 117 л/мин | 3/4" | с 4 м | 8 бар | до 3 мм |
| AlphaDynamic Ruby-120 |
AL | до 117 л/мин | 3/4" | с 4 м | 8 бар | до 3 мм |
| AlphaDynamic Ruby-025 |
PP, PVDF, AISI316, AISI316 EP | до 175 л/мин | 1" | с 4 м | 7 бар | до 3,5 мм |
| AlphaDynamic Ruby-125 |
AL, PP, PVDF | до 185 л/мин | 1" | с 4 м | 8 бар | до 3,5 мм | AlphaDynamic Ruby-126 |
PP, PVDF | до 185 л/мин | DN25 | с 4 м | 8 бар | до 3,5 мм |
| AlphaDynamic Ruby-040 |
PP, PVDF, AISI316, AISI316 EP | до 360 л/мин | 1 1/2" | с 5 м | 7 бар | до 5 мм |
| AlphaDynamic Ruby-140 |
PP, PVDF, AL, AISI316 | до 375 л/мин | 1 1/2" | с 4 м | 8 бар | до 5 мм |
| AlphaDynamic Ruby-141 |
PP, PVDF | до 380 л/мин | DN40 | с 4 м | 8 бар | до 5 мм |
| AlphaDynamic Ruby-050 |
AISI316, AISI316 EP | до 696 л/мин | 2" | с 5 м | 7 бар | до 8 мм |
| AlphaDynamic Ruby-150 |
AL | до 696 л/мин | 2" | с 5 м | 8 бар | до 8 мм |
| AlphaDynamic Ruby-151 |
PP, PVDF | до 696 л/мин | 2" | с 4 м | 8 бар | до 8 мм |
| AlphaDynamic Ruby-080 |
AISI316, AISI316 EP | до 810 л/мин | 3" | с 5 м | 7 бар | до 8 мм |
| AlphaDynamic Ruby-180 |
AL | до 850 л/мин | 3" | с 5 м | 8 бар | до 8 мм |
| AlphaDynamic Ruby-081 |
PP, PVDF | до 900 л/мин | 3" | с 5 м | 7 бар | до 10 мм |
PP = PP+GF - армированный стекловолокном полипропилен
PVDF = PVDF+CF - армированный углеродными волокнами поливинилиденфторид
AL = Aluminium - алюминий
AISI316 - нержавеющая сталь 08Х16Н11М3
AISI316 EP - нержавеющая сталь 08Х16Н11М3 электрополированная на основании Международного Регламента ASTM A380
Каталог пневматических диафрагменных насосов Dellmeco
Алюминий
Наиболее экономичный материал изготовления насоса.
Применяется в большинстве стандартных случаев для перекачивания химически нейтральных жидкостей со средней степенью абразивности.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 15/25 AEE | до 25 л/мин | 15 мм | EPDM | EPDM | с 2 м | до 3 мм |
| DM 15/25 AES | до 25 л/мин | 15 мм | EPDM | сталь | с 2 м | до 3 мм |
| DM 15/25 AET | до 25 л/мин | 15 мм | EPDM | фторопласт | с 2 м | до 3 мм |
| DM 15/25 ANN | до 25 л/мин | 15 мм | NBR | NBR | с 2 м | до 3 мм |
| DM 15/25 ANS | до 25 л/мин | 15 мм | NBR | сталь | с 2 м | до 3 мм |
| DM 15/25 ANT | до 25 л/мин | 15 мм | NBR | фторопласт | с 2 м | до 3 мм |
| DM 15/25 ATT | до 25 л/мин | 15 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/25 ATS | до 25 л/мин | 15 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 20/75 AEE | до 75 л/мин | 20 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 20/75 AES | до 75 л/мин | 20 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 20/75 AET | до 75 л/мин | 20 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 20/75 ANN | до 75 л/мин | 20 мм | NBR | NBR | с 3 м | до 4 мм |
| DM 20/75 ANS | до 75 л/мин | 20 мм | NBR | сталь | с 3 м | до 4 мм |
| DM 20/75 ANT | до 75 л/мин | 20 мм | NBR | фторопласт | с 3 м | до 4 мм |
| DM 20/75 ATT | до 75 л/мин | 20 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 20/75 ATS | до 75 л/мин | 20 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 25/125 AEE | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 AES | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 AET | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 ANN | до 125 л/мин | 25 мм | NBR | NBR | с 4 м | до 7 мм |
| DM 25/125 ANS | до 125 л/мин | 25 мм | NBR | сталь | с 4 м | до 7 мм |
| DM 25/125 ANT | до 125 л/мин | 25 мм | NBR | фторопласт | с 4 м | до 7 мм |
| DM 25/125 ATT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 25/125 ATS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 40/315 AEE | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 AES | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 AET | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 ANN | до 315 л/мин | 40 мм | NBR | NBR | с 4 м | до 10 мм |
| DM 40/315 ANS | до 315 л/мин | 40 мм | NBR | сталь | с 4 м | до 10 мм |
| DM 40/315 ANT | до 315 л/мин | 40 мм | NBR | фторопласт | с 4 м | до 10 мм |
| DM 40/315 ATT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 40/315 ATS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 50/565 AEE | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 AES | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 AET | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 ANN | до 565 л/мин | 50 мм | NBR | NBR | с 5 м | до 12 мм |
| DM 50/565 ANS | до 565 л/мин | 50 мм | NBR | сталь | с 5 м | до 12 мм |
| DM 50/565 ANT | до 565 л/мин | 50 мм | NBR | фторопласт | с 5 м | до 12 мм |
| DM 50/565 ATT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 50/565 ATS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
| DM 80/850 AEE | до 850 л/мин | 80 мм | EPDM | EPDM | с 5 м | до 15 мм |
| DM 80/850 ANN | до 850 л/мин | 80 мм | NBR | NBR | с 5 м | до 15 мм |
| DM 80/850 ATT | до 850 л/мин | 80 мм | фторопласт | фторопласт | с 5 м | до 15 мм |
Алюминий, взрывобезопасное исполнение
Наиболее экономичный материал изготовления насоса.
Применяется в большинстве стандартных случаев для перекачивания химически нейтральных жидкостей со средней степенью абразивности.
В отличие от обычной модели из алюминия эти насосы имеют токопроводящий центральный блок и клемму для заземления.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 15/25 AEE-X | до 25 л/мин | 15 мм | EPDM | EPDM | с 2 м | до 3 мм |
| DM 15/25 AES-X | до 25 л/мин | 15 мм | EPDM | сталь | с 2 м | до 3 мм |
| DM 15/25 AET-X | до 25 л/мин | 15 мм | EPDM | фторопласт | с 2 м | до 3 мм |
| DM 15/25 ANN-X | до 25 л/мин | 15 мм | NBR | NBR | с 2 м | до 3 мм |
| DM 15/25 ANS-X | до 25 л/мин | 15 мм | NBR | сталь | с 2 м | до 3 мм |
| DM 15/25 ANT-X | до 25 л/мин | 15 мм | NBR | фторопласт | с 2 м | до 3 мм |
| DM 15/25 ATT-X | до 25 л/мин | 15 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/25 ATS-X | до 25 л/мин | 15 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 20/75 AEE-X | до 75 л/мин | 20 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 20/75 AES-X | до 75 л/мин | 20 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 20/75 AET-X | до 75 л/мин | 20 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 20/75 ANN-X | до 75 л/мин | 20 мм | NBR | NBR | с 3 м | до 4 мм |
| DM 20/75 ANS-X | до 75 л/мин | 20 мм | NBR | сталь | с 3 м | до 4 мм |
| DM 20/75 ANT-X | до 75 л/мин | 20 мм | NBR | фторопласт | с 3 м | до 4 мм |
| DM 20/75 ATT-X | до 75 л/мин | 20 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 20/75 ATS-X | до 125 л/мин | 25 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 25/125 AEE-X | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 AES-X | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 AET-X | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 ANN-X | до 125 л/мин | 25 мм | NBR | NBR | с 4 м | до 7 мм |
| DM 25/125 ANS-X | до 125 л/мин | 25 мм | NBR | сталь | с 4 м | до 7 мм |
| DM 25/125 ANT-X | до 125 л/мин | 25 мм | NBR | фторопласт | с 4 м | до 7 мм |
| DM 25/125 ATT-X | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 25/125 ATS-X | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 40/315 AEE-X | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 AES-X | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 AET-X | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 ANN-X | до 315 л/мин | 40 мм | NBR | NBR | с 4 м | до 10 мм |
| DM 40/315 ANS-X | до 315 л/мин | 40 мм | NBR | сталь | с 4 м | до 10 мм |
| DM 40/315 ANT-X | до 315 л/мин | 40 мм | NBR | фторопласт | с 4 м | до 10 мм |
| DM 40/315 ATT-X | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 40/315 ATS-X | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 50/565 AEE-X | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 AES-X | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 AET-X | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 ANN-X | до 565 л/мин | 50 мм | NBR | NBR | с 5 м | до 12 мм |
| DM 50/565 ANS-X | до 565 л/мин | 50 мм | NBR | сталь | с 5 м | до 12 мм |
| DM 50/565 ANT-X | до 565 л/мин | 50 мм | NBR | фторопласт | с 5 м | до 12 мм |
| DM 50/565 ATT-X | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 50/565 ATS-X | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
| DM 80/850 AEE-X | до 850 л/мин | 80 мм | EPDM | EPDM | с 5 м | до 15 мм |
| DM 80/850 ANN-X | до 850 л/мин | 80 мм | NBR | NBR | с 5 м | до 15 мм |
| DM 80/850 ATT-X | до 850 л/мин | 80 мм | фторопласт | фторопласт | с 5 м | до 15 мм |
Алюминий с покрытием из фторопласта
Данный материал применяется для перекачивания химически агрессивных жидкостей, не содержащих в своём составе абразивных и (или) крупных твёрдых частиц
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 15/25 BEE | до 25 л/мин | 15 мм | EPDM | EPDM | с 2 м | до 3 мм |
| DM 15/25 BTT | до 25 л/мин | 15 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 20/75 BEE | до 75 л/мин | 20 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 20/75 BTT | до 75 л/мин | 20 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 25/125 BEE | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 BTT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 40/315 BEE | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 BTT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 50/565 BEE | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 BTT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
Нержавеющая сталь
Применяется для перекачивания жидкостей с повышенной кислотностью и щелочных растворов.
Имеет хорошую стойкость к абразиву.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 20/75 SEE | до 75 л/мин | 20 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 20/75 SES | до 75 л/мин | 20 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 20/75 SET | до 75 л/мин | 20 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 20/75 SNN | до 75 л/мин | 20 мм | NBR | NBR | с 3 м | до 4 мм |
| DM 20/75 SNS | до 75 л/мин | 20 мм | NBR | сталь | с 3 м | до 4 мм |
| DM 20/75 SNT | до 75 л/мин | 20 мм | NBR | фторопласт | с 3 м | до 4 мм |
| DM 20/75 STT | до 75 л/мин | 20 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 20/75 STS | до 75 л/мин | 20 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 25/125 SEE | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 SES | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 SET | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 SNN | до 125 л/мин | 25 мм | NBR | NBR | с 4 м | до 7 мм |
| DM 25/125 SNS | до 125 л/мин | 25 мм | NBR | сталь | с 4 м | до 7 мм |
| DM 25/125 SNT | до 125 л/мин | 25 мм | NBR | фторопласт | с 4 м | до 7 мм |
| DM 25/125 STT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 25/125 STS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 40/315 SEE | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 SES | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 SET | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 SNN | до 315 л/мин | 40 мм | NBR | NBR | с 4 м | до 10 мм |
| DM 40/315 SNS | до 315 л/мин | 40 мм | NBR | сталь | с 4 м | до 10 мм |
| DM 40/315 SNT | до 315 л/мин | 40 мм | NBR | фторопласт | с 4 м | до 10 мм |
| DM 40/315 STT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 40/315 STS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 50/565 SEE | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 SES | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 SET | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 SNN | до 565 л/мин | 50 мм | NBR | NBR | с 5 м | до 12 мм |
| DM 50/565 SNS | до 565 л/мин | 50 мм | NBR | сталь | с 5 м | до 12 мм |
| DM 50/565 SNT | до 565 л/мин | 50 мм | NBR | фторопласт | с 5 м | до 12 мм |
| DM 50/565 STT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 50/565 STS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
Нержавеющая сталь, взрывобезопасное исполнение
Применяется для перекачивания жидкостей с повышенной кислотностью и щелочных растворов.
Имеет хорошую стойкость к абразиву.
В отличие от обычной модели из стали эти насосы имеют токопроводящий центральный блок и клемму для заземления.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 20/75 SEE-X | до 75 л/мин | 20 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 20/75 SES-X | до 75 л/мин | 20 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 20/75 SET-X | до 75 л/мин | 20 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 20/75 SNN-X | до 75 л/мин | 20 мм | NBR | NBR | с 3 м | до 4 мм |
| DM 20/75 SNS-X | до 75 л/мин | 20 мм | NBR | сталь | с 3 м | до 4 мм |
| DM 20/75 SNT-X | до 75 л/мин | 20 мм | NBR | фторопласт | с 3 м | до 4 мм |
| DM 20/75 STT-X | до 75 л/мин | 20 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 20/75 STS-X | до 75 л/мин | 20 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 25/125 SEE-X | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 SES-X | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 SET-X | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 SNN-X | до 125 л/мин | 25 мм | NBR | NBR | с 4 м | до 7 мм |
| DM 25/125 SNS-X | до 125 л/мин | 25 мм | NBR | сталь | с 4 м | до 7 мм |
| DM 25/125 SNT-X | до 125 л/мин | 25 мм | NBR | фторопласт | с 4 м | до 7 мм |
| DM 25/125 STT-X | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 25/125 STS-X | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 40/315 SEE-X | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 SES-X | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 SET-X | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 SNN-X | до 315 л/мин | 40 мм | NBR | NBR | с 4 м | до 10 мм |
| DM 40/315 SNS-X | до 315 л/мин | 40 мм | NBR | сталь | с 4 м | до 10 мм |
| DM 40/315 SNT-X | до 315 л/мин | 40 мм | NBR | фторопласт | с 4 м | до 10 мм |
| DM 40/315 STT-X | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 40/315 STS-X | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 50/565 SEE-X | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 SES-X | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 SET-X | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 SNN-X | до 565 л/мин | 50 мм | NBR | NBR | с 5 м | до 12 мм |
| DM 50/565 SNS-X | до 565 л/мин | 50 мм | NBR | сталь | с 5 м | до 12 мм |
| DM 50/565 SNT-X | до 565 л/мин | 50 мм | NBR | фторопласт | с 5 м | до 12 мм |
| DM 50/565 STT-X | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 50/565 STS-X | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
Чугун
Применяется для перекачивания высокоабразивных неагрессивных жидкостей.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 15/25 CEE | до 25 л/мин | 15 мм | EPDM | EPDM | с 2 м | до 3 мм |
| DM 15/25 CES | до 25 л/мин | 15 мм | EPDM | сталь | с 2 м | до 3 мм |
| DM 15/25 CET | до 25 л/мин | 15 мм | EPDM | фторопласт | с 2 м | до 3 мм |
| DM 15/25 CNN | до 25 л/мин | 15 мм | NBR | NBR | с 2 м | до 3 мм |
| DM 15/25 CNS | до 25 л/мин | 15 мм | NBR | сталь | с 2 м | до 3 мм |
| DM 15/25 CNT | до 25 л/мин | 15 мм | NBR | фторопласт | с 2 м | до 3 мм |
| DM 15/25 CTT | до 25 л/мин | 15 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/25 CTS | до 25 л/мин | 15 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 20/75 CEE | до 75 л/мин | 20 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 20/75 CES | до 75 л/мин | 20 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 20/75 CET | до 75 л/мин | 20 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 20/75 CNN | до 75 л/мин | 20 мм | NBR | NBR | с 3 м | до 4 мм |
| DM 20/75 CNS | до 75 л/мин | 20 мм | NBR | сталь | с 3 м | до 4 мм |
| DM 20/75 CNT | до 75 л/мин | 20 мм | NBR | фторопласт | с 3 м | до 4 мм |
| DM 20/75 CTT | до 75 л/мин | 20 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 20/75 CTS | до 75 л/мин | 20 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 25/125 CEE | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 CES | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 CET | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 CNN | до 125 л/мин | 25 мм | NBR | NBR | с 4 м | до 7 мм |
| DM 25/125 CNS | до 125 л/мин | 25 мм | NBR | сталь | с 4 м | до 7 мм |
| DM 25/125 CNT | до 125 л/мин | 25 мм | NBR | фторопласт | с 4 м | до 7 мм |
| DM 25/125 CTT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 25/125 CTS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 40/315 CEE | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 CES | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 CET | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 CNN | до 315 л/мин | 40 мм | NBR | NBR | с 4 м | до 10 мм |
| DM 40/315 CNS | до 315 л/мин | 40 мм | NBR | сталь | с 4 м | до 10 мм |
| DM 40/315 CNT | до 315 л/мин | 40 мм | NBR | фторопласт | с 4 м | до 10 мм |
| DM 40/315 CTT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 40/315 CTS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 50/565 CEE | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 CES | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 CET | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 CNN | до 565 л/мин | 50 мм | NBR | NBR | с 5 м | до 12 мм |
| DM 50/565 CNS | до 565 л/мин | 50 мм | NBR | сталь | с 5 м | до 12 мм |
| DM 50/565 CNT | до 565 л/мин | 50 мм | NBR | фторопласт | с 5 м | до 12 мм |
| DM 50/565 CTT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 50/565 CTS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
Полиэтилен
Применяется для перекачивания химически агрессивных жидкостей.
Обладает лучшей, по сравнению с нержавеющей сталью, химической стойкостью.
Подходит для жидкостей с высокой степенью абразивности.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 08/10 PTS | до 10 л/мин | 8 мм | фторопласт | сталь | с 1 м | до 2 мм |
| DM 08/10 PTF | до 10 л/мин | 8 мм | фторопласт | фторопласт цилиндр |
с 1 м | до 2 мм |
| DM 08/10 PTT | до 10 л/мин | 8 мм | фторопласт | фторопласт | с 1 м | до 2 мм |
| DM 10/25 PEE | до 25 л/мин | 10 мм | EPDM | EPDM | с 2 м | до 3 мм |
| DM 10/25 PES | до 25 л/мин | 10 мм | EPDM | сталь | с 2 м | до 3 мм |
| DM 10/25 PEF | до 25 л/мин | 10 мм | EPDM | фторопласт цилиндр |
с 2 м | до 3 мм |
| DM 10/25 PET | до 25 л/мин | 10 мм | EPDM | фторопласт | с 2 м | до 3 мм |
| DM 10/25 PTE | до 25 л/мин | 10 мм | фторопласт | EPDM | с 2 м | до 3 мм |
| DM 10/25 PTS | до 25 л/мин | 10 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 10/25 PTF | до 25 л/мин | 10 мм | фторопласт | фторопласт цилиндр |
с 2 м | до 3 мм |
| DM 10/25 PTT | до 25 л/мин | 10 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/55 PEE | до 55 л/мин | 15 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 15/55 PEP | до 55 л/мин | 15 мм | EPDM | полиэтилен цилиндр |
с 3 м | до 4 мм |
| DM 15/55 PES | до 55 л/мин | 15 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 15/55 PEF | до 55 л/мин | 15 мм | EPDM | фторопласт цилиндр |
с 3 м | до 4 мм |
| DM 15/55 PET | до 55 л/мин | 15 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 15/55 PTE | до 55 л/мин | 15 мм | фторопласт | EPDM | с 3 м | до 4 мм |
| DM 15/55 PTP | до 55 л/мин | 15 мм | фторопласт | полиэтилен цилиндр |
с 3 м | до 4 мм |
| DM 15/55 PTS | до 55 л/мин | 15 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 15/55 PTF | до 55 л/мин | 15 мм | фторопласт | фторопласт цилиндр |
с 3 м | до 4 мм |
| DM 15/55 PTT | до 55 л/мин | 15 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 25/125 PEE | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 PEP | до 125 л/мин | 25 мм | EPDM | полиэтилен цилиндр |
с 4 м | до 7 мм |
| DM 25/125 PES | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 PEF | до 125 л/мин | 25 мм | EPDM | фторопласт цилиндр |
с 4 м | до 7 мм |
| DM 25/125 PET | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 PTE | до 125 л/мин | 25 мм | фторопласт | EPDM | с 4 м | до 7 мм |
| DM 25/125 PTP | до 125 л/мин | 25 мм | фторопласт | полиэтилен цилиндр |
с 4 м | до 7 мм |
| DM 25/125 PTS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 25/125 PTF | до 125 л/мин | 25 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 7 мм |
| DM 25/125 PTT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 40/315 PEE | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 PEP | до 315 л/мин | 40 мм | EPDM | полиэтилен цилиндр |
с 4 м | до 10 мм |
| DM 40/315 PES | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 PEF | до 315 л/мин | 40 мм | EPDM | фторопласт цилиндр |
с 4 м | до 10 мм |
| DM 40/315 PET | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 PTE | до 315 л/мин | 40 мм | фторопласт | EPDM | с 4 м | до 10 мм |
| DM 40/315 PTP | до 315 л/мин | 40 мм | фторопласт | полиэтилен цилиндр |
с 4 м | до 10 мм |
| DM 40/315 PTS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 40/315 PTF | до 315 л/мин | 40 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 10 мм |
| DM 40/315 PTT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 50/565 PEE | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 PEP | до 565 л/мин | 50 мм | EPDM | полиэтилен цилиндр |
с 5 м | до 12 мм |
| DM 50/565 PES | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 PEF | до 565 л/мин | 50 мм | EPDM | фторопласт цилиндр |
с 5 м | до 12 мм |
| DM 50/565 PET | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 PTE | до 565 л/мин | 50 мм | фторопласт | EPDM | с 5 м | до 12 мм |
| DM 50/565 PTP | до 565 л/мин | 50 мм | фторопласт | полиэтилен цилиндр |
с 5 м | до 12 мм |
| DM 50/565 PTS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
| DM 50/565 PTF | до 565 л/мин | 50 мм | фторопласт | фторопласт цилиндр |
с 5 м | до 12 мм |
| DM 50/565 PTT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 80/800 PEE | до 800 л/мин | 80 мм | EPDM | EPDM | с 5 м | до 15 мм |
| DM 80/800 PTT | до 800 л/мин | 80 мм | фторопласт | фторопласт | с 5 м | до 15 мм |
Полиэтилен, взрывобезопасное исполнение
Применяется для перекачивания химически агрессивных жидкостей.
Обладает лучшей, по сравнению с нержавеющей сталью, химической стойкостью.
Подходит для жидкостей с высокой степенью абразивности.
В отличие от обычных моделей в полиэтилен данной линейки добавлен графит, обеспечивая токопроводность корпусу, а также имеется клемма для заземления.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 08/10 RTS | до 10 л/мин | 8 мм | фторопласт | сталь | с 1 м | до 2 мм |
| DM 08/10 RTF | до 10 л/мин | 8 мм | фторопласт | фторопласт цилиндр |
с 1 м | до 2 мм |
| DM 08/10 RTT | до 10 л/мин | 8 мм | фторопласт | фторопласт | с 1 м | до 2 мм |
| DM 10/25 REE | до 25 л/мин | 10 мм | EPDM | EPDM | с 2 м | до 3 мм |
| DM 10/25 RES | до 25 л/мин | 10 мм | EPDM | сталь | с 2 м | до 3 мм |
| DM 10/25 REF | до 25 л/мин | 10 мм | EPDM | фторопласт цилиндр |
с 2 м | до 3 мм |
| DM 10/25 RET | до 25 л/мин | 10 мм | EPDM | фторопласт | с 2 м | до 3 мм |
| DM 10/25 RTE | до 25 л/мин | 10 мм | фторопласт | EPDM | с 2 м | до 3 мм |
| DM 10/25 RTS | до 25 л/мин | 10 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 10/25 RTF | до 25 л/мин | 10 мм | фторопласт | фторопласт цилиндр |
с 2 м | до 3 мм |
| DM 10/25 RTT | до 25 л/мин | 10 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/55 REE | до 55 л/мин | 15 мм | EPDM | EPDM | с 3 м | до 4 мм |
| DM 15/55 REP | до 55 л/мин | 15 мм | EPDM | полиэтилен цилиндр |
с 3 м | до 4 мм |
| DM 15/55 RES | до 55 л/мин | 15 мм | EPDM | сталь | с 3 м | до 4 мм |
| DM 15/55 REF | до 55 л/мин | 15 мм | EPDM | фторопласт цилиндр |
с 3 м | до 4 мм |
| DM 15/55 RET | до 55 л/мин | 15 мм | EPDM | фторопласт | с 3 м | до 4 мм |
| DM 15/55 RTE | до 55 л/мин | 15 мм | фторопласт | EPDM | с 3 м | до 4 мм |
| DM 15/55 RTP | до 55 л/мин | 15 мм | фторопласт | полиэтилен цилиндр |
с 3 м | до 4 мм |
| DM 15/55 RTS | до 55 л/мин | 15 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 15/55 RTF | до 55 л/мин | 15 мм | фторопласт | фторопласт цилиндр |
с 3 м | до 4 мм |
| DM 15/55 RTT | до 55 л/мин | 15 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 25/125 REE | до 125 л/мин | 25 мм | EPDM | EPDM | с 4 м | до 7 мм |
| DM 25/125 REP | до 125 л/мин | 25 мм | EPDM | полиэтилен цилиндр |
с 4 м | до 7 мм |
| DM 25/125 RES | до 125 л/мин | 25 мм | EPDM | сталь | с 4 м | до 7 мм |
| DM 25/125 REF | до 125 л/мин | 25 мм | EPDM | фторопласт цилиндр |
с 4 м | до 7 мм |
| DM 25/125 RET | до 125 л/мин | 25 мм | EPDM | фторопласт | с 4 м | до 7 мм |
| DM 25/125 RTE | до 125 л/мин | 25 мм | фторопласт | EPDM | с 4 м | до 7 мм |
| DM 25/125 RTP | до 125 л/мин | 25 мм | фторопласт | полиэтилен цилиндр |
с 4 м | до 7 мм |
| DM 25/125 RTS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 25/125 RTF | до 125 л/мин | 25 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 7 мм |
| DM 25/125 RTT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 40/315 REE | до 315 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 10 мм |
| DM 40/315 REP | до 315 л/мин | 40 мм | EPDM | полиэтилен цилиндр |
с 4 м | до 10 мм |
| DM 40/315 RES | до 315 л/мин | 40 мм | EPDM | сталь | с 4 м | до 10 мм |
| DM 40/315 REF | до 315 л/мин | 40 мм | EPDM | фторопласт цилиндр |
с 4 м | до 10 мм |
| DM 40/315 RET | до 315 л/мин | 40 мм | EPDM | фторопласт | с 4 м | до 10 мм |
| DM 40/315 RTE | до 315 л/мин | 40 мм | фторопласт | EPDM | с 4 м | до 10 мм |
| DM 40/315 RTP | до 315 л/мин | 40 мм | фторопласт | полиэтилен цилиндр |
с 4 м | до 10 мм |
| DM 40/315 RTS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 40/315 RTF | до 315 л/мин | 40 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 10 мм |
| DM 40/315 RTT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 50/565 REE | до 565 л/мин | 50 мм | EPDM | EPDM | с 5 м | до 12 мм |
| DM 50/565 REP | до 565 л/мин | 50 мм | EPDM | полиэтилен цилиндр |
с 5 м | до 12 мм |
| DM 50/565 RES | до 565 л/мин | 50 мм | EPDM | сталь | с 5 м | до 12 мм |
| DM 50/565 REF | до 565 л/мин | 50 мм | EPDM | фторопласт цилиндр |
с 5 м | до 12 мм |
| DM 50/565 RET | до 565 л/мин | 50 мм | EPDM | фторопласт | с 5 м | до 12 мм |
| DM 50/565 RTE | до 565 л/мин | 50 мм | фторопласт | EPDM | с 5 м | до 12 мм |
| DM 50/565 RTP | до 565 л/мин | 50 мм | фторопласт | полиэтилен цилиндр |
с 5 м | до 12 мм |
| DM 50/565 RTS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
| DM 50/565 RTF | до 565 л/мин | 50 мм | фторопласт | фторопласт цилиндр |
с 5 м | до 12 мм |
| DM 50/565 RTT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
| DM 80/800 REE | до 800 л/мин | 80 мм | EPDM | EPDM | с 5 м | до 15 мм |
| DM 80/800 RTT | до 800 л/мин | 80 мм | фторопласт | фторопласт | с 5 м | до 15 мм |
Фторопласт
Применяется для перекачивания практически любых жидкостей, в том числе самых химически агрессивных и при высоких температурах.
Слабая стойкость к абразиву.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 08/10 TTS | до 10 л/мин | 8 мм | фторопласт | сталь | с 1 м | до 2 мм |
| DM 08/10 TTF | до 10 л/мин | 8 мм | фторопласт | фторопласт цилиндр |
с 1 м | до 2 мм |
| DM 08/10 TTT | до 10 л/мин | 8 мм | фторопласт | фторопласт | с 1 м | до 2 мм |
| DM 10/25 TTS | до 25 л/мин | 10 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 10/25 TTF | до 25 л/мин | 10 мм | фторопласт | фторопласт цилиндр |
с 2 м | до 3 мм |
| DM 10/25 TTT | до 25 л/мин | 10 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/55 TTS | до 55 л/мин | 15 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 15/55 TTF | до 55 л/мин | 15 мм | фторопласт | фторопласт цилиндр |
с 3 м | до 4 мм |
| DM 15/55 TTT | до 55 л/мин | 15 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 25/125 TTS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 25/125 TTF | до 125 л/мин | 25 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 7 мм |
| DM 25/125 TTT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 40/315 TTS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 40/315 TTF | до 315 л/мин | 40 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 10 мм |
| DM 40/315 TTT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 50/565 TTS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
| DM 50/565 TTF | до 565 л/мин | 50 мм | фторопласт | фторопласт цилиндр |
с 5 м | до 12 мм |
| DM 50/565 TTT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
Фторопласт, взрывобезопасное исполнение
Применяется для перекачивания практически любых жидкостей, в том числе самых химически агрессивных и при высоких температурах.
Слабая стойкость к абразиву.
В отличие от обычных моделей в полиэтилен данной линейки добавлен графит, обеспечивая токопроводность корпусу, а также имеется клемма для заземления.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 08/10 ZTS | до 10 л/мин | 8 мм | фторопласт | сталь | с 1 м | до 2 мм |
| DM 08/10 ZTF | до 10 л/мин | 8 мм | фторопласт | фторопласт цилиндр |
с 1 м | до 2 мм |
| DM 08/10 ZTT | до 10 л/мин | 8 мм | фторопласт | фторопласт | с 1 м | до 2 мм |
| DM 10/25 ZTS | до 25 л/мин | 10 мм | фторопласт | сталь | с 2 м | до 3 мм |
| DM 10/25 ZTF | до 25 л/мин | 10 мм | фторопласт | фторопласт цилиндр |
с 2 м | до 3 мм |
| DM 10/25 ZTT | до 25 л/мин | 10 мм | фторопласт | фторопласт | с 2 м | до 3 мм |
| DM 15/55 ZTS | до 55 л/мин | 15 мм | фторопласт | сталь | с 3 м | до 4 мм |
| DM 15/55 ZTF | до 55 л/мин | 15 мм | фторопласт | фторопласт цилиндр |
с 3 м | до 4 мм |
| DM 15/55 ZTT | до 55 л/мин | 15 мм | фторопласт | фторопласт | с 3 м | до 4 мм |
| DM 25/125 ZTS | до 125 л/мин | 25 мм | фторопласт | сталь | с 4 м | до 7 мм |
| DM 25/125 ZTF | до 125 л/мин | 25 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 7 мм |
| DM 25/125 ZTT | до 125 л/мин | 25 мм | фторопласт | фторопласт | с 4 м | до 7 мм |
| DM 40/315 ZTS | до 315 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 10 мм |
| DM 40/315 ZTF | до 315 л/мин | 40 мм | фторопласт | фторопласт цилиндр |
с 4 м | до 10 мм |
| DM 40/315 ZTT | до 315 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 10 мм |
| DM 50/565 ZTS | до 565 л/мин | 50 мм | фторопласт | сталь | с 5 м | до 12 мм |
| DM 50/565 ZTF | до 565 л/мин | 50 мм | фторопласт | фторопласт цилиндр |
с 5 м | до 12 мм |
| DM 50/565 ZTT | до 565 л/мин | 50 мм | фторопласт | фторопласт | с 5 м | до 12 мм |
Нержавеющая сталь, гигиеническое исполнение
Применяется для перекачивания пищевых жидкостей.
Обладает лучшей, по сравнению с AISI 316, кислотной и щелочной стойкостью.
| модель Dellmeco (кликабельно) |
производи- тельность |
размер патрубков |
материал диафрагм | материал клапанов | всасывание всухую | твёрдые частицы |
|---|---|---|---|---|---|---|
| DM 15/30 HEE | до 30 л/мин | 15 мм | EPDM | EPDM | с 2 м | до 4 мм |
| DM 15/30 HES | до 30 л/мин | 15 мм | EPDM | сталь | с 2 м | до 4 мм |
| DM 15/30 HET | до 30 л/мин | 15 мм | EPDM | фторопласт | с 2 м | до 4 мм |
| DM 15/30 HTS | до 30 л/мин | 15 мм | фторопласт | сталь | с 2 м | до 4 мм |
| DM 15/30 HTT | до 30 л/мин | 15 мм | фторопласт | фторопласт | с 2 м | до 4 мм |
| DM 25/75 HEE | до 75 л/мин | 25 мм | EPDM | EPDM | с 3 м | до 5 мм |
| DM 25/75 HES | до 75 л/мин | 25 мм | EPDM | сталь | с 3 м | до 5 мм |
| DM 25/75 HET | до 75 л/мин | 25 мм | EPDM | фторопласт | с 3 м | до 5 мм |
| DM 25/75 HTS | до 75 л/мин | 25 мм | фторопласт | сталь | с 3 м | до 5 мм |
| DM 25/75 HTT | до 75 л/мин | 25 мм | фторопласт | фторопласт | с 3 м | до 5 мм |
| DM 40/125 HEE | до 125 л/мин | 40 мм | EPDM | EPDM | с 4 м | до 8 мм |
| DM 40/125 HES | до 125 л/мин | 40 мм | EPDM | сталь | с 4 м | до 8 мм |
| DM 40/125 HET | до 125 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 8 мм |
| DM 40/125 HTS | до 125 л/мин | 40 мм | фторопласт | сталь | с 4 м | до 8 мм |
| DM 40/125 HTT | до 125 л/мин | 40 мм | фторопласт | фторопласт | с 4 м | до 8 мм |
| DM 50/315 HEE | до 315 л/мин | 50 мм | EPDM | EPDM | с 4 м | до 11 мм |
| DM 50/315 HES | до 315 л/мин | 50 мм | EPDM | сталь | с 4 м | до 11 мм |
| DM 50/315 HET | до 315 л/мин | 50 мм | EPDM | фторопласт | с 4 м | до 11 мм |
| DM 50/315 HTS | до 315 л/мин | 50 мм | фторопласт | сталь | с 4 м | до 11 мм |
| DM 50/315 HTT | до 315 л/мин | 50 мм | фторопласт | фторопласт | с 4 м | до 11 мм |
| DM 65/565 HEE | до 565 л/мин | 65 мм | EPDM | EPDM | с 5 м | до 14 мм |
| DM 65/565 HES | до 565 л/мин | 65 мм | EPDM | сталь | с 5 м | до 14 мм |
| DM 65/565 HET | до 565 л/мин | 65 мм | EPDM | фторопласт | с 5 м | до 14 мм |
| DM 65/565 HTS | до 565 л/мин | 65 мм | фторопласт | сталь | с 5 м | до 14 мм |
| DM 65/565 HTT | до 565 л/мин | 65 мм | фторопласт | фторопласт | с 5 м | до 14 мм |
Немного информации о мембранных насосах
Для экономии Вашего времени в нескольких абзацах мы ясно и подробно расскажем о мембранных пневматических насосах, особенностях их применения и возможностях.
Начать надо с того, что для приведения насоса в движение требуется подготовленный сжатый воздух, поступающий в насос от компрессора. Воздух должен быть с точкой росы ниже температуры окружающей среды, очищенный от влаги, пыли и масла. Если возможность запитать насос от воздушного компрессора у Вас на производстве имеется, то более универсальных и надёжных насосов едва ли можно будет найти.
При работе перемещаемая жидкость соприкасается внутри насоса с корпусом, мембранами и клапанами. В качестве материалов корпуса проточной части используется на Ваш выбор полиэтилен, полипропилен, фторопласт, алюминий, сталь и чугун. Многослойные мембраны изготавливаются из различных типов резины, а также фторопласта и могут быть установлены в паре для увеличения механической стойкости рабочего слоя. Клапаны устанавливаются из различных типов резины, фторопласта или стали. Вся гамма элементов проточной части из различных материалов обычно имеется в наличии и доступна для установки на любой насос, что позволяет перекачивать все возможные продукты, от пищевых до высоко агрессивных, от абразивных до легковоспламеняющихся.

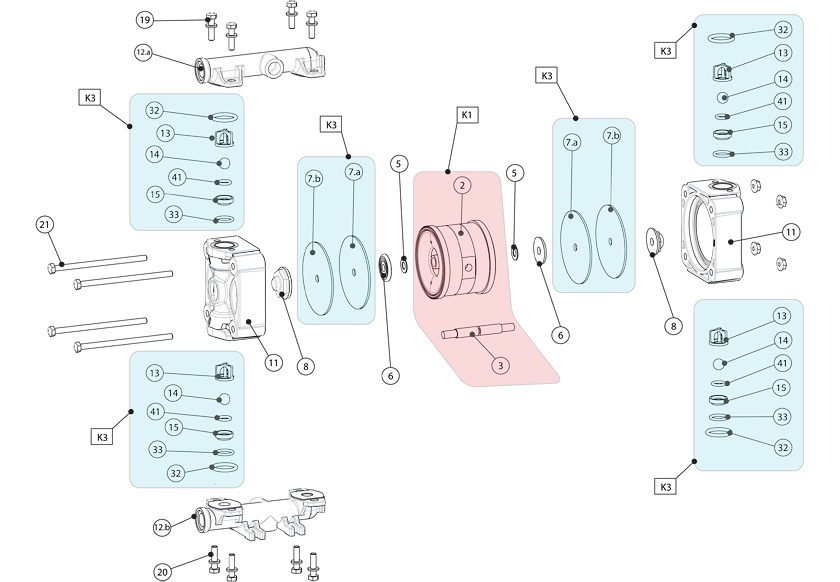

Поступающий через распределительный воздушный механизм воздух толкает одну мембрану, выталкивая жидкость в то время, как противоположная мембрана засасывает жидкость в насос для выталкивания её при следующем такте. Такой режим работы и устройство позволяет обеспечивает отсутствие ограничений по холостому ходу. Нет никаких смазываемых элементов, протекающей через насос жидкостью, нет нагревающихся в результате трения деталей, сухой ход не приводит к износу вовсе.
Продолжая описывать принцип работы пневматического мембранного насоса - воздух давит на мембрану - уместно заметить, что диаметр мембраны одинаковый со стороны перемещаемого продукта и со стороны, толкаемой воздухом, поэтому давление, с которым сжатый воздух поступает в насос без изменений передаётся перемещаемой среде. Таким образом какое давление воздуха Вы подадите в насос, с таким давлением жидкость будет выходить из насоса. Это позволяет точно регулировать давление в напорной магистрали в пределах рабочего диапазона до 8 бар.
Благодаря регулированию давления воздуха, подаваемого на насос, можно также регулировать и производительность. Так как чем больше давление, тем быстрее мембраны будут всасывать и выталкивать из корпуса насоса продукт. Но конструктив позволяет пойти ещё дальше и регулировать производительность и давление запорной арматурой на напорном трубопроводе. Закрывая кран, можно уменьшать производительность вплоть до полной остановки агрегата. А открыв кран, насос продолжит работать вновь, и этот режим также является штатным. Таким образом у Вас есть два независимых механизма по регулировке давления и производительности в пределах всего его рабочего диапазона.
Продолжаем про преимущества. На очереди возможность перекачивать растворы с содержанием частиц, в том числе абразивных и достаточно крупных, а при небольшой тактовой частоте работы мембран и мягких без повреждений и разрушений. Размер частиц зависит от размера самого диафрагменного насоса, чем больше насос и размер его патрубков, тем большие частицы могут перемещаться сквозь проточную часть.

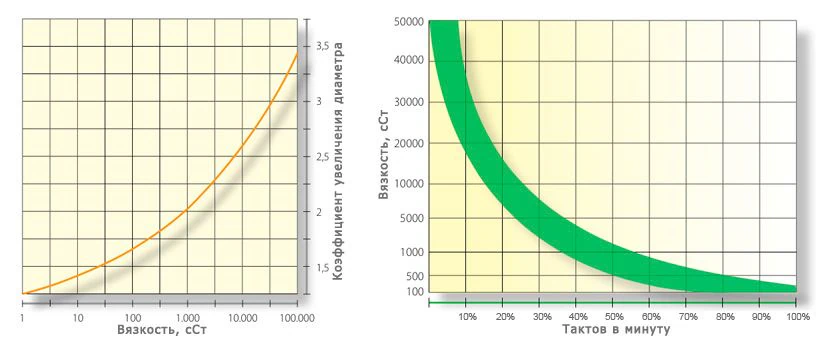

В дополнении к сказанному добавим, что насос способен перекачивать очень вязкие среды, но это требует увеличения диаметров всасывающих и напорных патрубков, а также уменьшения частоты хода мембран. Эти данные доступны для ознакомления и предварительного расчёта на нашем сайте.
И в завершении сообщим, что насосы обладают отличной всасывающей способностью без предварительного залива всасывающего шланга.
Насос прост в обслуживании, изнашивающимися частями являются мембраны и клапаны. Срок службы расходных материалов не менее полугода на сложных высоко абразивных продуктах и до нескольких при бережной эксплуатации.
В наличии на складе всегда представлен широкий выбор моделей с различными материалами проточной части, а также расходные материалы на все типоразмеры, звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи. Если требуется купить мембранный пневматический насос - это к нам!
