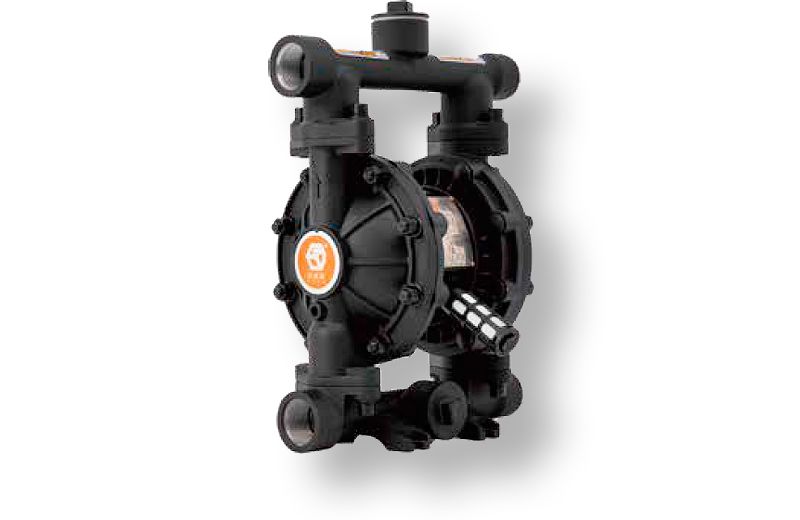

Пневматический мембранный насос GODO QBY3-25
|
Технические характеристики
Производитель:
GODO
Страна производства:
Китай
Тип:
пневматический мембранный насос
Максимальная производительность:
57 л/мин
Максимальное давление:
7 бар
Материал проточной части на выбор:
полипропилен (PP), поливинилиденфторид (PVDF), алюминий (AL), нержавеющая сталь (AISI 304/316L), чугун (cast iron)
Диафрагмы:
PTFE+Santoprene
Клапаны:
PTFE
Сёдла клапанов:
PTFE
Центральный блок:
анодированный алюминий
Размер патрубков:
DN25/20 (см. габаритные размеры)
Диаметр подсоединения воздуха:
1/4"
Твёрдые включения:
до 2,5 мм
Вязкость:
до 8000 сСт
Самовсасывание:
до -0,45 бара
Объём одного такта:
0,15 л
Тактов в минуту:
400
Температура продукта:
PP до 60°С; PVDF до 90°С; AL и SS до 150°С
Температура окружающей среды:
до +65°С
Расход воздуха:
до 0,8 м³/мин
Стоимость:
зависит от конфигурации
|
Графики зависимости производительности и давления
Чтобы оптимизировать срок службы насоса, рекомендуется работать на 70% от максимальной производительности насоса. Постоянная работа при максимальном давлении/производительности может привести к преждевременному износу компонентов.
Графики зависимости производительности/давления и расхода воздуха
Габаритные размеры версии из полипропилена и фторопласта
Габаритные размеры версии из алюминия
Габаритные размеры версии из нержавеющей стали и чугуна
Внутреннее строение
Материалы корпуса
Материалы диафрагм
Материалы клапанов и сёдел
Расчёт падения производительности при самовсасывании
Работа с вязкими жидкостями
Воздушный механизм и требования к качеству воздуха
Демпфер пульсации
Изображения
Из фторопласта - GODO QBY3-25 FTFF
Из полипропилена - GODO QBY3-25 STFF
Из алюминия - GODO QBY3-25 LTFF
Из нержавеющей стали - GODO QBY3-25 PTFF
Из чугуна - GODO QBY3-25 QTFF
Расшифровка обозначений в названии насоса
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
