Пневматический мембранный насос GODO QBY3/4-15
Производитель: GODO Страна производства: Китай Тип: пневматический диафрагменный насос (мембранный насос) Максимальная производительность: 22 л/мин Максимальное давление: 7 бар Материал проточной части на выбор: полипропилен (PP), поливинилиденфторид (PVDF), алюминий (AL), нержавеющая сталь (AISI 304/316/316L), сталь Диафрагмы: PTFE Клапаны: PTFE Сёдла клапанов: PTFE или PP Центральный блок: анодированный алюминий Размер патрубков: DN15/10 (см. габаритные размеры) Диаметр подсоединения воздуха: 1/4" Твёрдые включения: до 1,5 мм Вязкость: до 3000 сСт Самовсасывание: до -0,4 бара Объём одного такта: 0,06 л Тактов в минуту: 372 Температура продукта: PP до 60°С; PVDF до 90°С; AL и SS до 150°С Температура окружающей среды: до +65°С Расход воздуха: до 0,18 м³/мин Стоимость: зависит от комплектации согласно описанию ниже. Позвоните нам и опишите вашу задачу, мы подберём подходящий насос за несколько минут и сообщим стоимость. |
Графики зависимости производительности и давления
Чтобы оптимизировать срок службы насоса, рекомендуется работать на 70% от максимальной производительности насоса. Постоянная работа при максимальном давлении/производительности может привести к преждевременному износу компонентов.
Графики зависимости производительности/давления и расхода воздуха

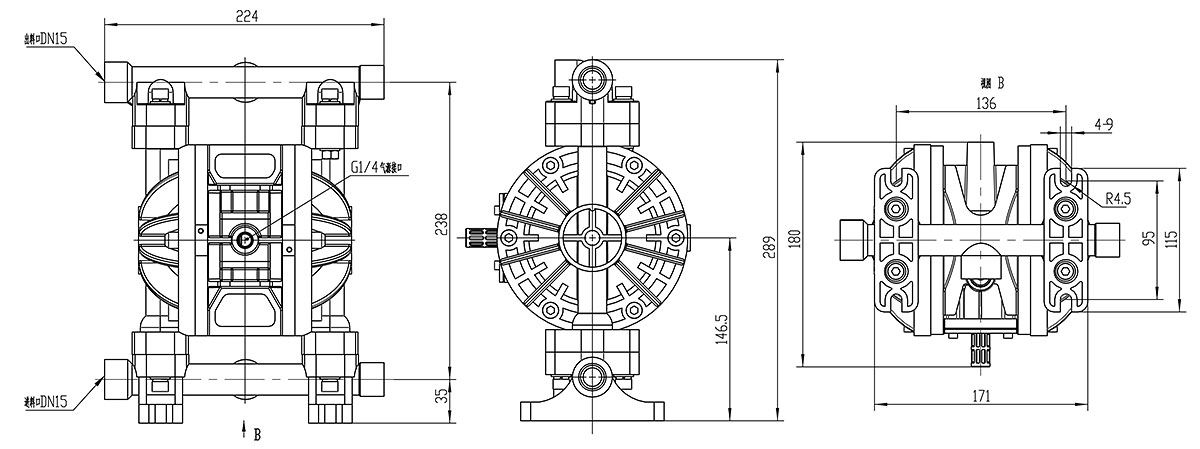

Габаритные размеры версии QBY3 из полипропилена и фторопласта

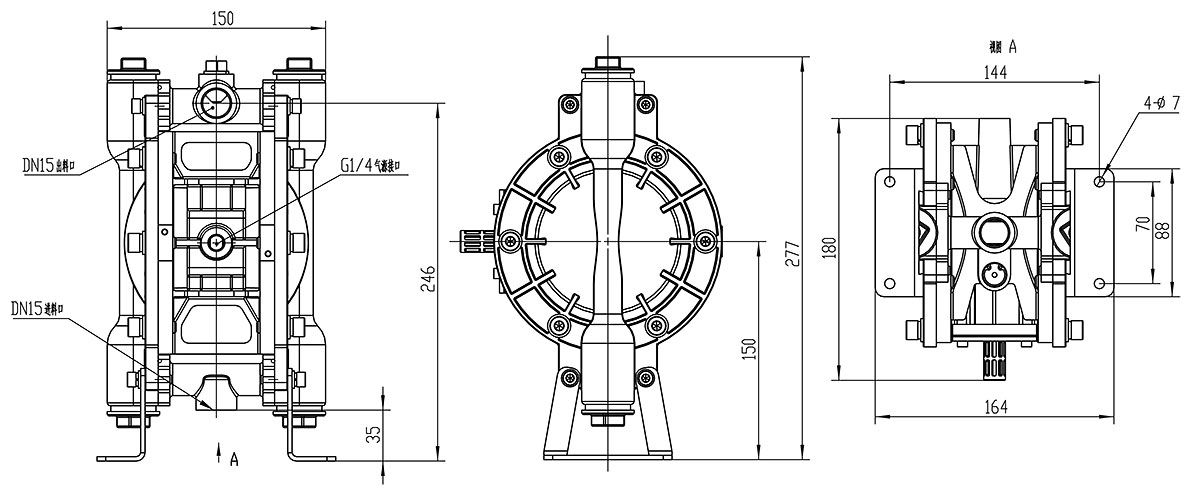

Габаритные размеры версии QBY4 из алюминия

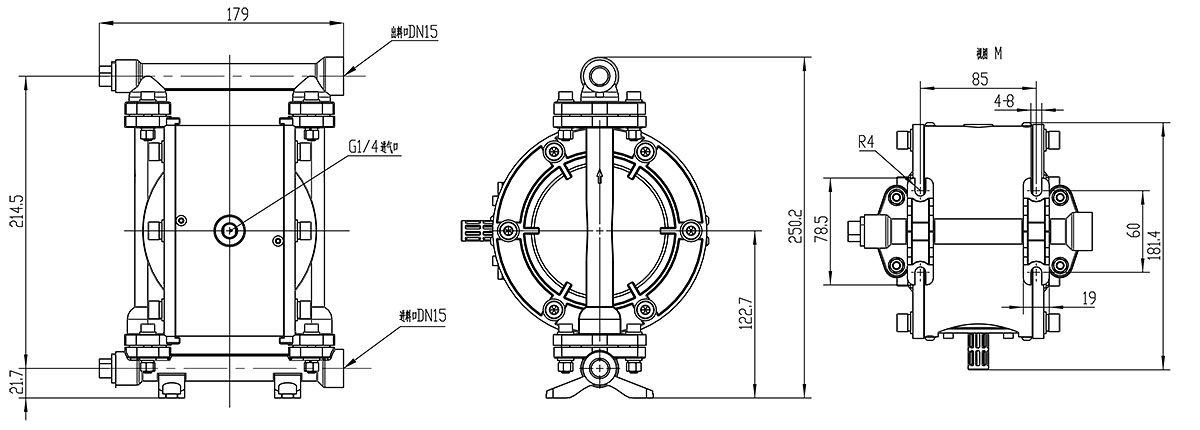

Габаритные размеры версии QBY4 из нержавеющей стали и чугуна
Внутреннее строение
01 | Заглушка | 02 | Уплотнительное кольцо заглушки | 03 | Втулка из алюминиевого сплава | 04 | Обойма клапана |
05 | Клапан | 06 | Седло клапана | 07 | Уплотнительное кольцо седла шара | 08 | Колонна из алюминиевого сплава |
09 | Глушитель | 10 | Крышка воздушного клапана | 11 | Шайба крышки воздушного клапана | 12 | Крышка воздушного клапана |
13 | Уплотнительное кольцо камеры воздушного клапана | 14 | Уплотнительное кольцо крышки воздушного клапана | 15 | Защитная крышка воздушного клапана | 16 | Маленький слайдер |
17 | Большое сиденье-слайдер | 18 | Камера воздушного клапана | 19 | Уплотнительное кольцо | 20 | Выпускной коллектор из алюминиевого сплава |
21 | Стопорное кольцо поршня | 22 | Уплотнительное кольцо поршня | 23 | Поршневая заглушка | 24 | Уплотнительное кольцо поршня |
25 | Поршень | 26 | Наружная шина из нержавеющей стали | 27 | Мембрана | 28 | Металлическая внутренняя шина |
29 | Стопорное кольцо втулки оси шатуна | 30 | Уплотнительное кольцо втулки оси шатуна | 31 | Втулка оси шатуна | 32 | Уплотнительное кольцо мембраны |
33 | Уплотнительное кольцо втулка оси шатуна | 34 | Ось шатуна | 35 | Стопорное кольцо оси шатуна | 36 | Впускной коллектор из алюминиевого сплава |
37 | Защитная крышка | 38 | Опорная ножка |
Материалы корпуса
Материалы диафрагм
Материалы клапанов и сёдел
F | PTFE фторопласт |
Применяется для перекачивания химически агрессивных жидкостей, в том числе при высоких температурах. |
S | PP полипропилен |
Материал сёдел в моделях из металла серии QBY4. |
Расчёт падения производительности при самовсасывании
Работа с вязкими жидкостями
Воздушный механизм и требования к качеству воздуха
Демпфер пульсации
Изображения

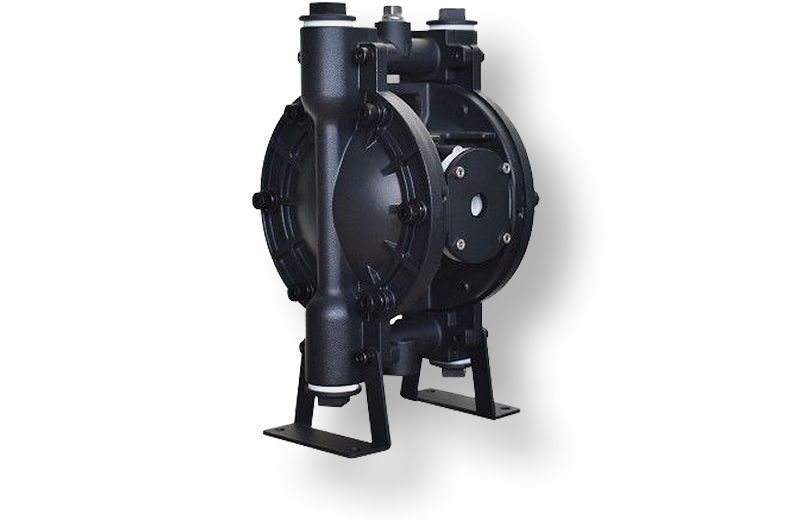

Из фторопласта - GODO QBY3-15 FTFF
Из полипропилена - GODO QBY3-15 STFF
Из алюминия - GODO QBY4-15 LTFS
Из нержавеющей стали - GODO QBY4-15 PTFS
Из стали - GODO QBY4-15 GTFS
Расшифровка обозначений в названии насоса
Руководства по эксплуатации
Условия доставки
Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
