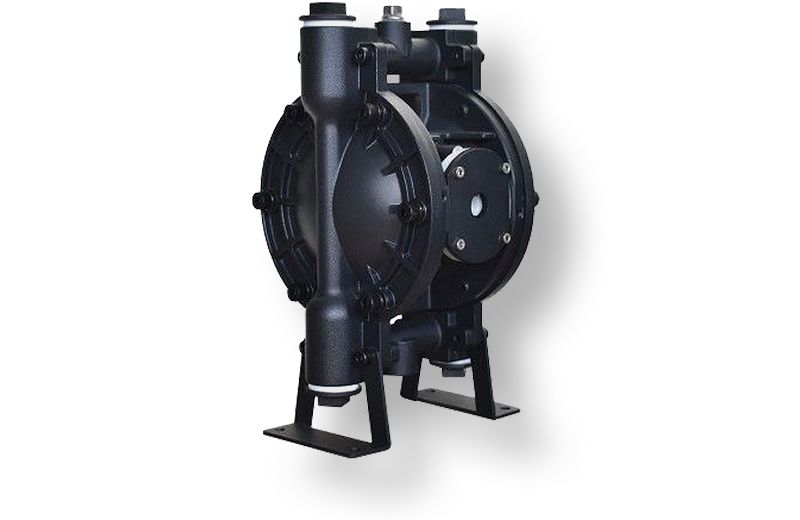

Пневматический мембранный насос GODO QBY3-10
|
Технические характеристики
Производитель:
GODO
Страна производства:
Китай
Тип:
пневматический мембранный насос
Максимальная производительность:
22 л/мин
Максимальное давление:
7 бар
Материал проточной части на выбор:
полипропилен (PP), поливинилиденфторид (PVDF), алюминий (AL), нержавеющая сталь (AISI 304/316L), сталь
Диафрагмы:
PTFE
Клапаны:
PTFE
Сёдла клапанов:
PTFE
Центральный блок:
анодированный алюминий
Размер патрубков:
DN10
Диаметр подсоединения воздуха:
1/4"
Твёрдые включения:
до 1,5 мм
Вязкость:
до 1500 сСт
Самовсасывание:
до -0,4 бара
Объём одного такта:
0,06 л
Тактов в минуту:
372
Температура продукта:
PP до 60°С; PVDF до 90°С; AL и SS до 150°С
Температура окружающей среды:
до +65°С
Расход воздуха:
до 0,18 м³/мин
Стоимость:
зависит от конфигурации
|
Графики зависимости производительности и давления
Чтобы оптимизировать срок службы насоса, рекомендуется работать на 70% от максимальной производительности насоса. Постоянная работа при максимальном давлении/производительности может привести к преждевременному износу компонентов.
Графики зависимости производительности/давления и расхода воздуха

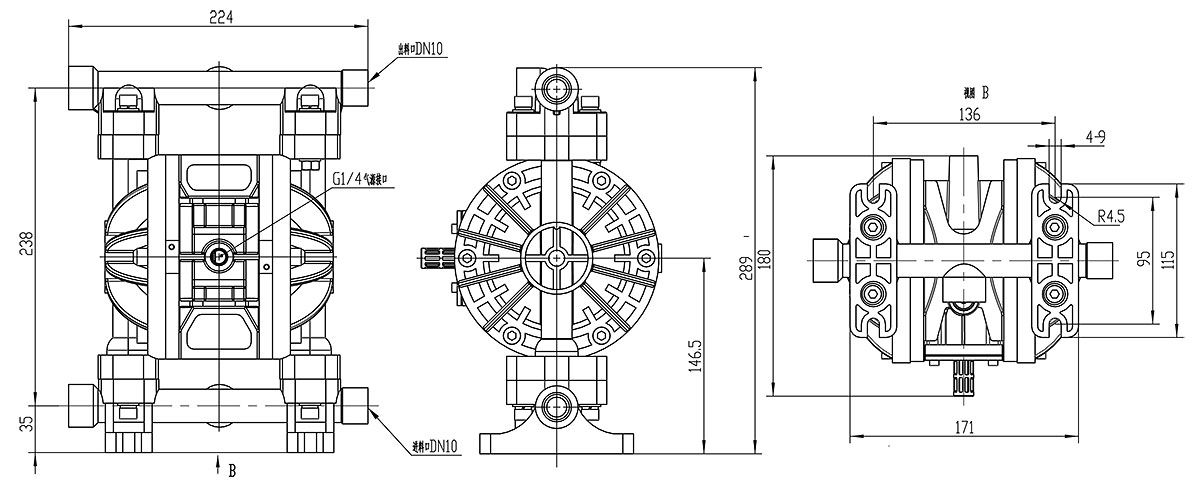

Габаритные размеры версии из полипропилена и фторопласта
Габаритные размеры версии из алюминия
Габаритные размеры версии из нержавеющей стали
Внутреннее строение
| 01 | Заглушка | 02 | Уплотнительное кольцо заглушки | 03 | Втулка из алюминиевого сплава | 04 | Обойма клапана |
| 05 | Клапан | 06 | Седло клапана | 07 | Уплотнительное кольцо седла шара | 08 | Колонна из алюминиевого сплава |
| 09 | Глушитель | 10 | Крышка воздушного клапана | 11 | Шайба крышки воздушного клапана | 12 | Крышка воздушного клапана |
| 13 | Уплотнительное кольцо камеры воздушного клапана | 14 | Уплотнительное кольцо крышки воздушного клапана | 15 | Защитная крышка воздушного клапана | 16 | Маленький слайдер |
| 17 | Большое сиденье-слайдер | 18 | Камера воздушного клапана | 19 | Уплотнительное кольцо | 20 | Выпускной коллектор из алюминиевого сплава |
| 21 | Стопорное кольцо поршня | 22 | Уплотнительное кольцо поршня | 23 | Поршневая заглушка | 24 | Уплотнительное кольцо поршня |
| 25 | Поршень | 26 | Наружная шина из нержавеющей стали | 27 | Мембрана | 28 | Металлическая внутренняя шина |
| 29 | Стопорное кольцо втулки оси шатуна | 30 | Уплотнительное кольцо втулки оси шатуна | 31 | Втулка оси шатуна | 32 | Уплотнительное кольцо мембраны |
| 33 | Уплотнительное кольцо втулка оси шатуна | 34 | Ось шатуна | 35 | Стопорное кольцо оси шатуна | 36 | Впускной коллектор из алюминиевого сплава |
| 37 | Защитная крышка | 38 | Опорная ножка |
Материалы корпуса
Материалы диафрагм
Материалы клапанов и сёдел
| F | PTFE фторопласт |
Применяется для перекачивания химически агрессивных жидкостей, в том числе при высоких температурах. |
| S | PP полипропилен |
Материал сёдел в моделях из металла серии QBY4. |
Расчёт падения производительности при самовсасывании
Работа с вязкими жидкостями
Воздушный механизм и требования к качеству воздуха
Демпфер пульсации
Изображения
Из фторопласта - GODO QBY3-10 FTFF
Из полипропилена - GODO QBY3-10 STFF
Из алюминия - GODO QBY3-10 LTFS
Из нержавеющей стали - GODO QBY3-10 PTFS
Из стали - GODO QBY3-10 GTFS
Расшифровка обозначений в названии насоса
