Краткий обзор представленной продукции

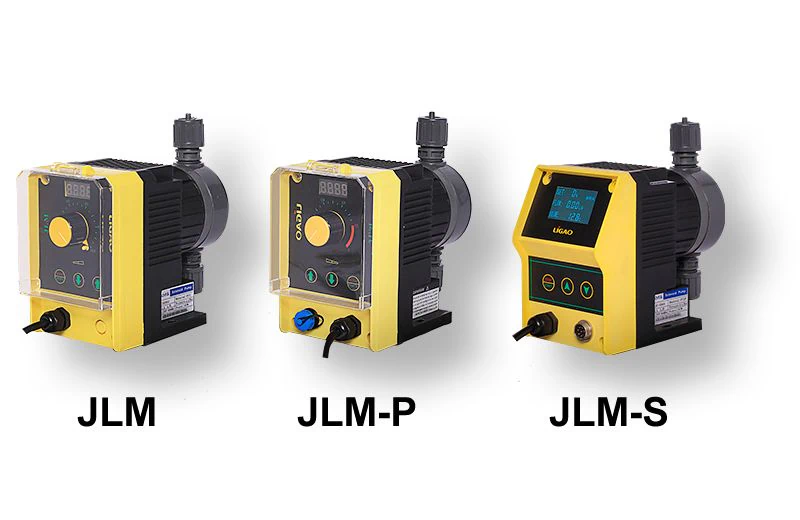

Серия JLM
электромагнитные насосы
|
Производитель: Ligao Тип: электромагнитный дозирующий насос Страна производства: Китай Производительность: от 0 до 20 л/ч (см модельный ряд) Давление: от 1 до 10 бар (см модельный ряд) Материал проточной части на выбор: ПВХ (PVC), поливинилиденфторид (PVDF), нержавеющая сталь (AISI304 или AISI316) Мембрана: PTFE Режимы дозации: дозация потока, импульсный режим (JLM-P и JLM-S), вход 4-20 мА (JLM-P и JLM-S), MODBUS (JLM-S) Количество пульсаций: 80 - 180 (см модельный ряд) Диапазон регулировки: 0-100% Точность дозации: ± 1% в диапазоне 30-100% расхода Диапазон рабочих температур: от -10°С до +45°С Диаметр патрубков: 5*8 мм под шланг Диаметр мембраны: 34 мм Мощность привода 220 В: 0,3 кВт |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель Ligao (кликабельно) | производи- тельность | давление | количество пульсаций | патрубки | привод |
|---|---|---|---|---|---|
| ► JLM 0110 | 1 л/ч | 10 бар | 80 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 0210 | 2 л/ч | 10 бар | 140 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 0408 | 4 л/ч | 8 бар | 180 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 0505 | 5 л/ч | 5 бар | 140 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 0804 | 8 л/ч | 4 бар | 170 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 1003 | 10 л/ч | 3 бар | 130 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 1203 | 12 л/ч | 3 бар | 150 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 1502 | 15 л/ч | 2 бар | 160 ход/мин | 5*8 мм | 0,3 кВт |
| ► JLM 2001 | 20 л/ч | 1 бар | 180 ход/мин | 5*8 мм | 0,3 кВт |

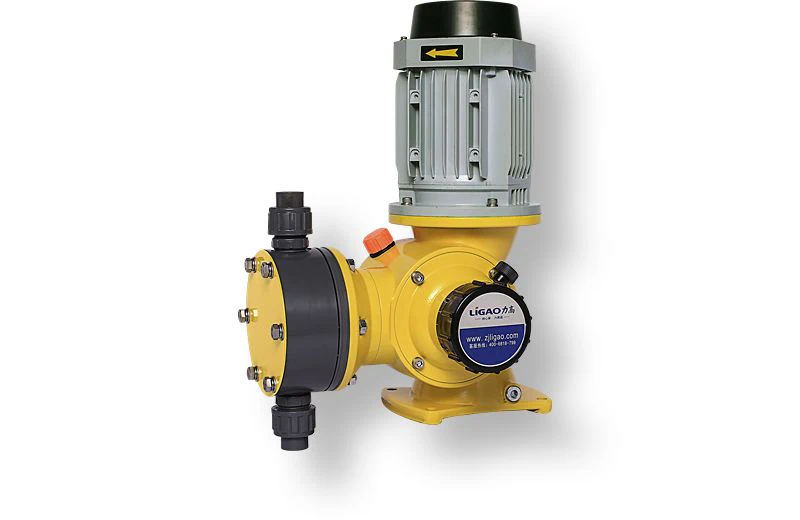

Серия G
ручное управление и беспружинный возвратный механизм
|
Производитель: Ligao Тип: мембранный дозирующий насос Страна производства: Китай Производительность: от 0 до 3600 л/ч (см модельный ряд) Давление: от 3 до 12 бар (см модельный ряд) Материал проточной части на выбор: ПВХ (PVC), поливинилиденфторид (PVDF), политетрафторэтилен (PTFE), нержавеющая сталь (AISI304 или AISI316) Мембрана: PTFE Вязкость: до 1000 сСт (см модельный ряд) Количество пульсаций: (см модельный ряд) Всасывание без залива: до 2 м Диапазон регулировки: 0-100% Точность дозации: ± 1% в диапазоне 30-100% расхода Диапазон рабочих температур: от -15°С до +60°С Диаметр патрубков: от 1/2" до 1"1/2' (см модельный ряд) Мощность привода 380 В: от 0,37 до 1,1 кВт (см модельный ряд) |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель Ligao (кликабельно) | производи- тельность | давление | количество пульсаций | вязкость | патрубки | привод |
|---|---|---|---|---|---|---|
| ► GM 10/1.2 | 10 л/ч | 12 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,37 кВт |
| ► GM 25/1.0 | 25 л/ч | 10 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,37 кВт |
| ► GM 50/1.0 | 50 л/ч | 10 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,37 кВт |
| ► GM 90/0.7 | 90 л/ч | 7 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,37 кВт |
| ► GM 120/0.7 | 120 л/ч | 7 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,37 кВт |
| ► GM 170/0.7 | 170 л/ч | 7 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,37 кВт |
| ► GM 240/0.5 | 240 л/ч | 5 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,37 кВт |
| ► GM 330/0.5 | 330 л/ч | 5 бар | 173 ход/мин | до 100 сСт | 1/2" | 0,37 кВт |
| ► GM 400/0.5 | 400 л/ч | 5 бар | 173 ход/мин | до 100 сСт | 1/2" | 0,37 кВт |
| ► GM 500/0.5 | 500 л/ч | 5 бар | 173 ход/мин | до 100 сСт | 1/2" | 0,37 кВт |
| ► GB 240/1.0 | 240 л/ч | 10 бар | 58 ход/мин | до 1000 сСт | 1" | 0,75 кВт |
| ► GB 320/1.0 | 320 л/ч | 10 бар | 58 ход/мин | до 1000 сСт | 1" | 0,75 кВт |
| ► GB 500/1.0 | 500 л/ч | 10 бар | 115 ход/мин | до 300 сСт | 1" | 0,75 кВт |
| ► GB 680/0.7 | 680 л/ч | 7 бар | 115 ход/мин | до 300 сСт | 1" | 0,75 кВт |
| ► GB 760/0.5 | 760 л/ч | 5 бар | 173 ход/мин | до 100 сСт | 1" | 0,75 кВт |
| ► GB 1000/0.4 | 1000 л/ч | 4 бар | 173 ход/мин | до 100 сСт | 1" | 0,75 кВт |
| ► GB 1200/0.4 | 1200 л/ч | 4 бар | 115 ход/мин | до 300 сСт | 1"1/2' | 1,1 кВт |
| ► GB 1600/0.3 | 1600 л/ч | 3 бар | 173 ход/мин | до 100 сСт | 1"1/2' | 1,1 кВт |
| ► GB 1800/0.3 | 1800 л/ч | 3 бар | 173 ход/мин | до 100 сСт | 1"1/2' | 1,1 кВт |
| ► GB-S 1360/0.7 | 1360 л/ч | 7 бар | 115 ход/мин | до 300 сСт | 1" | 1,1 кВт |
| ► GB-S 1500/0.5 | 1500 л/ч | 5 бар | 173 ход/мин | до 100 сСт | 1" | 1,1 кВт |
| ► GB-S 2000/0.4 | 2000 л/ч | 4 бар | 173 ход/мин | до 100 сСт | 1" | 1,1 кВт |
| ► GB-S 2400/0.4 | 2400 л/ч | 4 бар | 115 ход/мин | до 300 сСт | 1"1/2' | 1,1 кВт |
| ► GB-S 3200/0.3 | 3200 л/ч | 3 бар | 173 ход/мин | до 100 сСт | 1"1/2' | 1,1 кВт |
| ► GB-S 3600/0.3 | 3600 л/ч | 3 бар | 173 ход/мин | до 100 сСт | 1"1/2' | 1,1 кВт |
Общие технические данные насосов серии G тут
Общие сведения о линейке

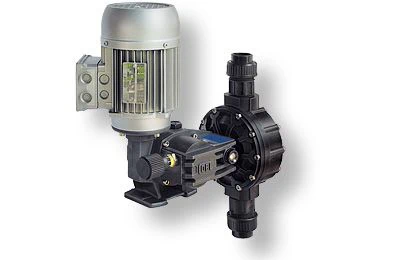

Мембранный дозирующий насос Ligao серии G представляет собой объемный мембранный насос-дозатор с механическим беспружинным приводом. Он широко используется в нефтяной, химической, пищевой, фармацевтической, бумажной, легкой промышленности, сельском хозяйстве, охране окружающей среды и других промышленных и технологических секторах. Он отвечает за измерение и дозирование различных сред в процессе. Различные материалы проточной части выбираются в соответствии с различными требованиями к средам. Материалы проточной части: ПВХ, нержавеющая сталь 304, 316, а также PTFE (политетрафторэтилен, фторопласт-4) и PVDF (поливинилиденфторид, фторопласт-2).
Насосы-дозаторы серии G могут перекачивать агрессивные или неагрессивные жидкие среды с температурой от -15°С до 60°С и вязкостью от 0,3 до 1000 сантипуаз без твердых частиц.
Номинальная производительность насоса находится в диапазоне 10-3600 л/ч, а соответствующее максимальное выходное давление составляет до 12 Бар. Рабочий объем нагнетания насоса можно регулировать, регулируя вращение маховика. Независимо от того, работает насос или нет, его можно регулировать от 0% до 100%. В диапазоне расхода от 30% до 100% погрешность в установившемся режиме составляет ±1%. Насос обладает простой конструкцией, низким энергопотреблением, точным дозированием и очень практичен.
Различные типы насосов-дозаторов могут быть оснащены взрывозащищенными двигателями или двигателями с регулируемой частотой в соответствии с требованиями.
Материалы проточной части
| PVC | PVDF | SS304 | SS316 | |
| Проточная часть | PVC | PVDF | AISI 304 | AISI 316 |
| Мембрана | PTFE | PTFE | PTFE | PTFE |
| Клапан | Керамика | Керамика | Керамика | Керамика |
| Корпус клапана | PVC | PVDF | AISI 304 | AISI 316 |
| Седло клапана | PTFE | PTFE | AISI304 | AISI316 |
| Уплотнение клапана | Viton | Viton | PTFE | PTFE |

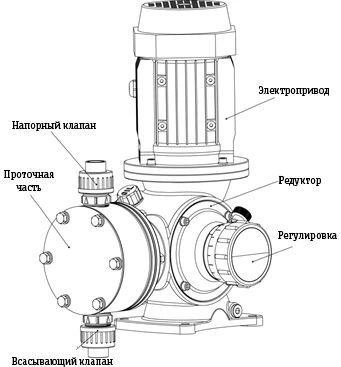

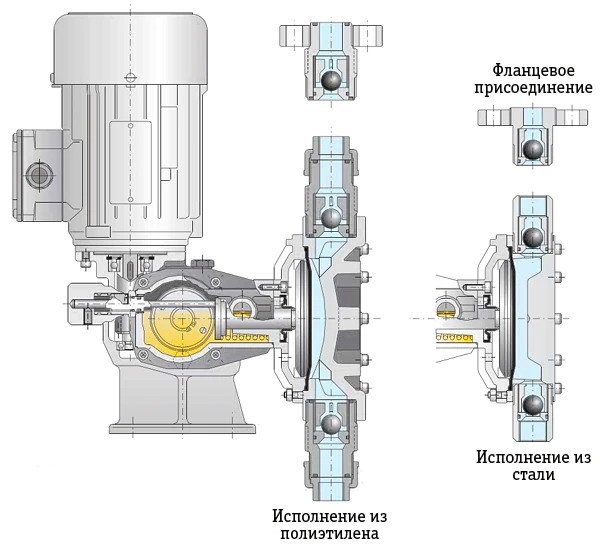

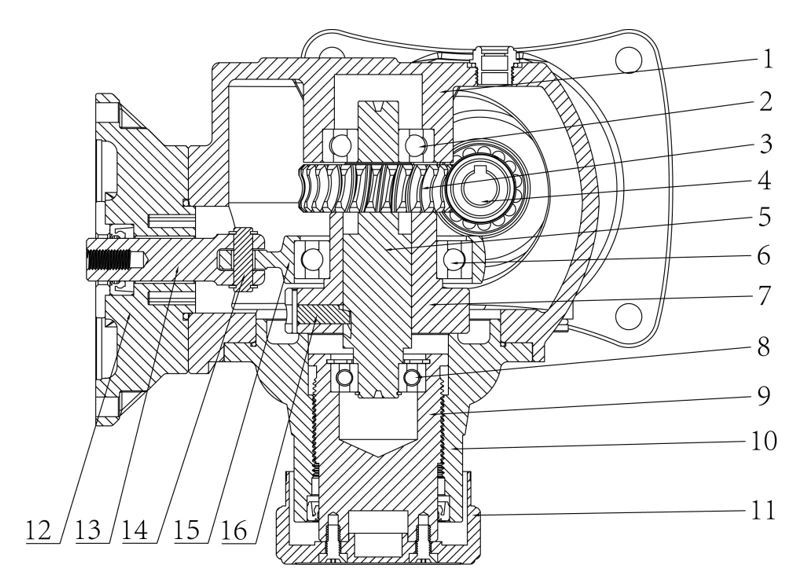

Конструкция и принцип действия
 |
Насос состоит из двигателя, приводной стороны и проточной стороны. Двигатель приводит червяк во вращение и замедляет кулачковый вал через червячную передачу. Кулачковый вал приводит стержень толкателя и толкает мембрану для возвратно-поступательного движения. Для изменения хода используется механизм регулировки с целью изменения расхода; гидравлическая часть автоматически передает жидкость через группу клапанов всасывания и нагнетания. |
 |
Червяк (4) приводится в движение соответствующим двигателем для привода червячного колеса (3), а эксцентриковое колесо (7) приводится червячным колесом (3) через штифт для выдачи мощности. Кулачковый вал (5) и эксцентриковое колесо (7) приводятся подвижным установочным штифтом (11), который присоединен с возможностью движения и образует спиральный возвратно-поступательный механизм (создавая эксцентриситет), эксцентриковое колесо (7) приводит роликовый подшипник (6) и шатун (15) во вращение, и шатун (15) соединен с верхним стержнем (12) для возвратно-поступательного движения.
|
 |

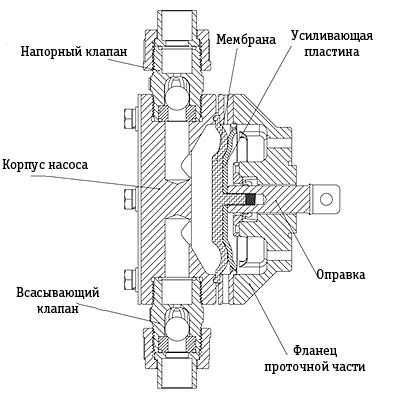

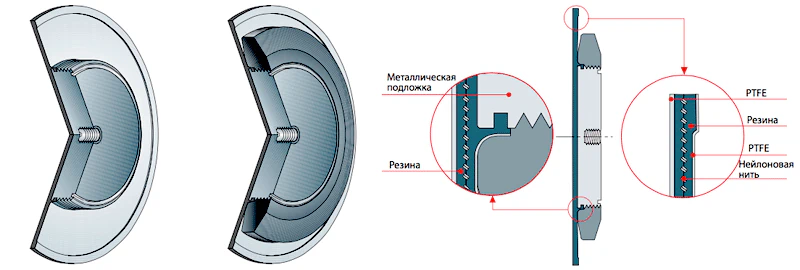

Проточная часть часть является одним из важных компонентов насоса-дозатора. Он состоит из головки насоса, диафрагмы и впускного и выпускного обратных клапанов. Диафрагма изготовлена из пятислойной композитной структуры:
Это может эффективно увеличить срок службы диафрагмы. Конструкция усиливающей пластины из нержавеющей стали, добавленной позади диафрагмы, также увеличивает срок службы диафрагмы. Впускной и выпускной обратные клапаны крышки насоса имеют шаровую конструкцию. При открытии и закрытии шарового клапана шар непрерывно вращается и перемещается, осуществляя самоочистку контактной поверхности клапанной группы и обеспечивая надежную работу дозирующего насоса в течение длительного времени с высокой точностью измерения. Впускной и выпускной обратные клапаны являются съемными, и детали клапанного блока можно легко снять, очистить и заменить. |
Мембрана в сборе и стержень толкателя соединены резьбами и осуществляют линейное возвратно-поступательное движение одновременно со стержнем толкателя. Во время хода всасывания мембрана начинает двигаться назад, и давление в крышке насоса уменьшается. Когда давление в крышке насоса становится ниже давления на линии всасывания, шар впускного обратного клапана выталкивается вверх, и среда во впускном патрубке засасывается в камеру крышки насоса под воздействием отрицательного давления. По завершении хода всасывания шар впускного обратного клапана возвращается в начальное положение.
Во время хода нагнетания мембрана начинает двигаться вперёд. В это время впускной одноходовой клапан закрывается, и давление в крышке насоса мгновенно растёт. Внутреннее давление растёт, шар одноходового клапана на отверстии нагнетания двигается вверх, и среда в крышке насоса подаётся в выпускной трубопровод. По завершении хода нагнетания шар выпускного обратного клапана возвращается в начальное положение. Затем начинается следующий цикл.
Регулировка потока

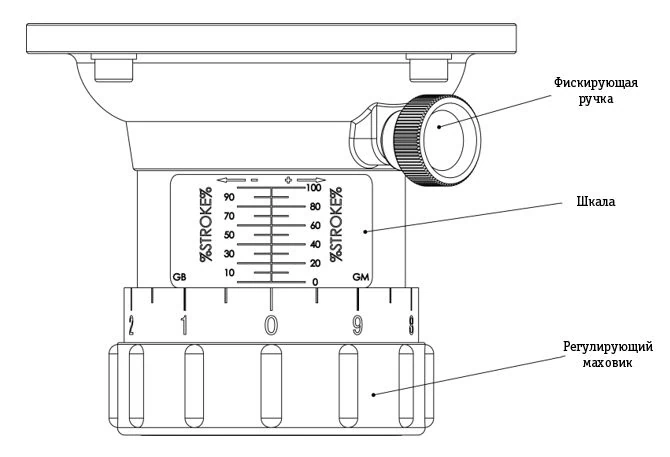

Дозирующий насос оснащён маховиком ручной регулировки, который можно настроить на значение в пределах 0-100%. Это значение представляет процент расхода (относительно расчётной величины расхода с учёта фактически измеренного расхода). Во время первой наладки рекомендуется измерить соответствующий расхода согласно значению на шкале маховика и поместить эту величину на график кривой расхода, который можно использовать в качестве ориентира при регулировании расхода. Маховик регулировки можно повернуть только после ослабления фиксирующего регулятора, в противном случае можно повредить механическое устройство. |
 |
Поверните маховик регулировки, чтобы отрегулировать расход. Пример: чтобы задать расход на 60% (по умолчанию – 0%). Поверните маховик по часовой стрелке на 60% значения шкалы расхода, т.е., 60% расчётного расхода. 0-9 на маховике – это один круг, т. е., 10% расчётного расхода на шкале.
После регулировки расхода фиксирующий регулятор необходимо закрутить, чтобы избежать случайного перемещения.
Расход можно отрегулировать во время работы и остановки насоса.
Калибровка

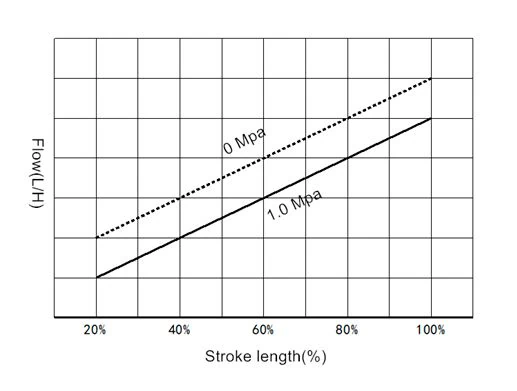

Всем дозирующим насосам требуется калибровка. Длина хода задаётся согласно фактическому расходу. Указанная выше таблица – это стандартная таблица калибровки. Длина хода имеет линейную зависимость от расхода на выходе, однако при увеличении выходного давления расход на выходе уменьшается. Каждая величина выпускного давления соответствует линии (в таблице показано только две линии). При атмосферном давлении расход определяется размером мембраны, длиной хода и частотой хода. При увеличении выходного давления расход на выходе уменьшается. Имеется расчётный расход при расчётном давлении (см. табличку с данными). Калибровку рекомендуется выполнять в рабочем состоянии (при том же давлении и в той же среде). Чтобы создать таблицу калибровки, требуется измерить расход при трёх (и более) значениях длины хода (например, 25, 55, 75 и 100). |
 |
Запишите измеренное значение и начертите кривую согласно точке, отмеченной в таблице. В тех же условиях эта кривая показывает отношение между расходом и длиной хода. После полного монтажа насоса рекомендуется выполнить калибровку расхода.
Первый пуск
Перед использованием насоса выполните пробный пуск:
- Проверить уровень масла в редукторе;
- Проверить трубопроводную систему на предмет неисправностей;
- Проверить, открыть ли вентиль;
- Убедиться, что характеристики питания сети соответствуют параметрам приводного двигателя насоса;
- Отрегулировать ход насоса на 0%;
- Запустить дозирующий насос;
- Медленно увеличить ход до 100%;
- Проверить на наличие постороннего шума или иных нарушений;
- Проверить на наличие материала на выпуске насоса или системы;
- Проверить, меняется ли выходной поток материала системы при изменении хода;
- Остановить/запустить дозирующий насос 3-5 раз на 3-5 минут;
- После проверки на отсутствие нарушений насос можно эксплуатировать в штатном режиме.

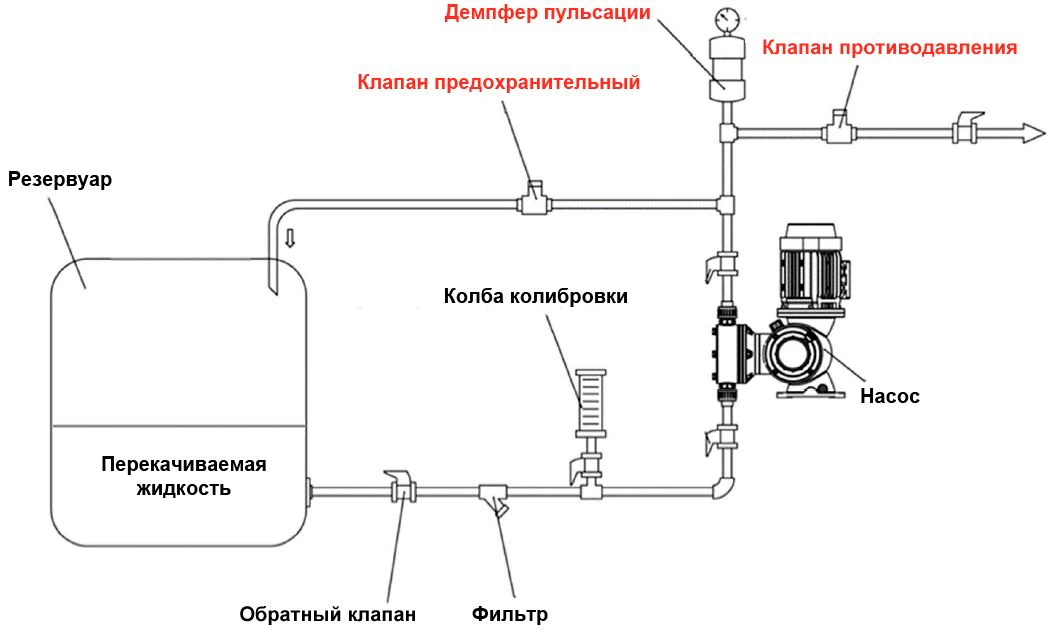

Дополнительные опции
Демпферы пульсации
Демпферы пульсаций представляют собой сосуды с закаченным под давлением воздухом предназначенные для сглаживания (демпфирования) колебаний (импульсов, тактов) перекачиваемой жидкости. Пульсация, вызванная насосом-дозатором, может быть эффективно уменьшена до 90 % с помощью демпфера подходящего размера, установленного в насосной системе. Вашему вниманию предлагаются три типа демпферов пульсации: гидроаккумуляторного типа, безмембранный демпфер-колба и мембранный активный.

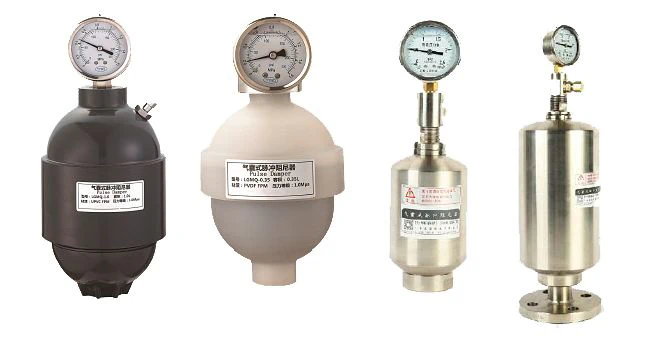

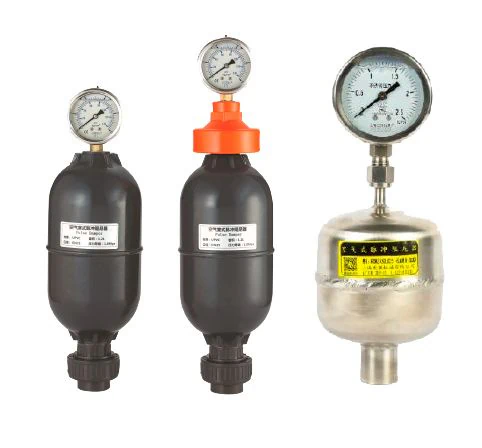

Демпферы-гидроаккумуляторы
Демпфер заполняется воздухом, который отделён от жидкости резиновой мембраной. Давление воздуха предустанавливается под задачу. Материалы мембраны на выбор: FKM / EPDM / NBR / Butyl. Размер демпфера пульсаций должен быть как минимум в 10 раз больше объёма одного такта насоса. Размеры указаны без манометра.
| Модель | Материал | Объём литры |
Давление бар |
Диаметр мм |
Высота мм |
Присоединение резьба / фланец |
|---|---|---|---|---|---|---|
| LGMQ-0.35 | PVC | 0.35 | 10 | 140 | 192 | DN15 |
| LGMQ-0.6 | PVC | 0.6 | 10 | 140 | 220 | DN20 |
| LGMQ-1.0 | PVC | 1.0 | 10 | 163 | 220 | DN25 |
| LGMQ-1.5 | PVC | 1.5 | 10 | 163 | 274 | DN25 |
| LGMQ-2.0 | PVC | 2.0 | 10 | 200 | 300 | DN32 |
| LGMQ-4.0 | PVC | 4.0 | 10 | 245 | 288 | DN40 |
| LGMQ-5.0 | PVC | 5.0 | 10 | 245 | 385 | DN40/50 |
| LGMQ-6.0 | PVC | 6.0 | 10 | 245 | 495 | DN40/50 |
| LGMQ-12.0 | PVC | 12.0 | 10 | 305 | 592 | DN50/65/80 |
| RXMZ-QS0.4/2.5(5.0) | SS304/316L | 0.4 | 25 (50) | 270 | 88 | RC 1/2" |
| BXMZ-QS0.63/2.5(5.0) | SS304/316L | 0.63 | 25 (50) | 325 | 88 | RC 3/4" |
| RXMZ-QS1.0/2.5(5.0) | SS304/316L | 1.0 | 25 (50) | 325 | 106 | RC 1" |
| RXMZ-QS1.6/2.5(5.0) | SS304/316L | 1.6 | 25 (50) | 380 | 138 | RC 1-1/4" |
| RXMZ-QS2.5/2.5(5.0) | SS304/316L | 2.5 | 25 (50) | 440 | 138 | RC 1-1/4" |
| RXMZ-QS4.0/2.5(5.0) | SS304/316L | 4.0 | 25 (50) | 545 | 138 | RC 1-1/2" |
| RXMZ-QS6.3/2.5(5.0) | SS304/316L | 6.3 | 25 (50) | 720 | 138 | RC 1-1/2" |
| RXMZ-QS10/2.5(5.0) | SS304/316L | 10 | 25 (50) | 560 | 219 | RC 2" |
| RXMZ-QS16/2.5(5.0) | SS304/316L | 16 | 25 (50) | 775 | 219 | RC 2-1/2" |
| RXMZ-QS0.4/* | SS304/316L | 0.4 | 100 / 200 / 315 / 400 | 250 | 89 | M27*2 |
| RXMZ-QS0.63/* | SS304/316L | 0.63 | 100 / 200 / 315 / 400 | 320 | 89 | M27*2 |
| RXMZ-QS1.0/* | SS304/316L | 1.0 | 100 / 200 / 315 / 400 | 315 | 114 | M27*2 |
| RXMZ-QS1.6/* | SS304/316L | 1.6 | 100 / 200 / 315 / 400 | 355 | 152 | M42*2 |
| RXMZ-QS2.5/* | SS304/316L | 2.5 | 100 / 200 / 315 / 400 | 420 | 152 | M42*2 |
| RXMZ-QS4.0/* | SS304/316L | 4.0 | 100 / 200 / 315 / 400 | 530 | 152 | M42*2 |
| RXMZ-QS6.3/* | SS304/316L | 6.3 | 100 / 200 / 315 / 400 | 700 | 152 | M42*2 |
| RXMZ-QS10/* | SS304/316L | 10 | 100 / 200 / 315 / 400 | 660 | 219 | M60*2 |
| RXMZ-QS16/* | SS304/316L | 16 | 100 / 200 / 315 / 400 | 870 | 219 | M60*2 |

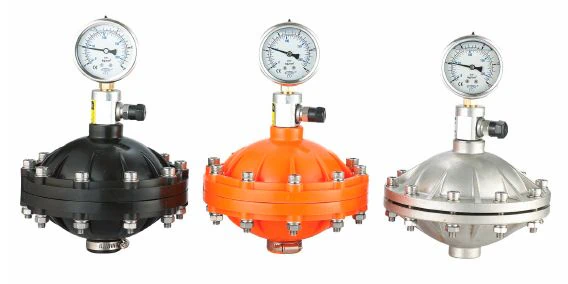

Мембранный демпфер
Мембранный демпфер пульсаций содержит композитную диафрагму из PTFE, которая отделяет сжатый газ (воздух или азот) от перекачиваемой жидкости. Нужное давление воздуха предварительно закачивается в демпфер. Размер демпфера пульсаций должен быть как минимум в 10 раз больше объёма одного такта насоса. Воздух из воздушной камеры в жидкость не растворяется. В отличии от демпфера гидроаккумуляторного типа имеет кратно большее рабочее давление металлических версий. Размеры указаны с манометром.
| Модель | Материал | Объём литры |
Давление бар |
Диаметр мм |
Высота мм |
Присоединение |
|---|---|---|---|---|---|---|
| LGMZ-P0.35 | PVC | 0,35 | 10 | 140 | 215 | RC 1/2" |
| LGMZ-P0.6 | PVC | 0,6 | 10 | 171 | 235 | RC 3/4" |
| LGMZ-P1.0 | PVC | 1 | 10 | 205 | 260 | RC 1" |
| LGMZ-P1.5 | PVC | 1.5 | 10 | 230 | 308 | RC 1" |
| LGMZ-P2.0 | PVC | 2 | 10 | 255 | 313 | RC 1.25" |
| LGMZ-S4.0 | PVC | 4 | 25 | 301 | 354 | RC 1.5" / 2" |
| RXMZ-S0.15/2.5 | SS304/316L | 0.15 | 25 | 124 | 207 | RC1/2" |
| RXMZ-S0.35/2.5(5.0) | SS304/316L | 0.35 | 25 (50) | 140 | 227 | RC 1/2" |
| RXMZ-S0.35/10 | SS304/316L | 0.35 | 100 | 147 | 227 | RC 1/2" |
| RXMZ-S0.6/2.5(5.0) | SS304/316L | 0.6 | 25 (50) | 170 | 245 | RC 3/4" |
| RXMZ-S0.6/10 | SS304/316L | 0.6 | 100 | 177 | 245 | RC 3/4" |
| RXMZ-S1.0/2.5(5.0) | SS304/316L | 1 | 25 (50) | 215 | 273 | RC 1" |
| RXMZ-S1.0/10 | SS304/316L | 1 | 100 | 218 | 273 | RC 1" |
| RXMZ-S2.0/2.5(5.0) | SS304/316L | 2 | 25 (50) | 260 | 320 | RC 1-1/4" |
| RXMZ-S4.0/2.5(5.0) | SS304/316L | 4 | 25 (50) | 310 | 340 | RC 1-1/2" |
| RXMZ-S6.0/2.5(5.0) | SS304/316L | 6 | 25 (50) | 352 | 345 | RC 2" |
| RXMZ-S10/2.5 | SS304/316L | 10 | 25 | 418 | 400 | RC 2" |
Демпфер-колба
Пустотелая колба наполнена воздухом, создающим демпфирующий эффект. Воздух со временем будет растворяться в поток жидкости и его необходимо будет дозаполнять. Уменьшение воздуха будет отражаться на увеличении пульсации, на манометре. Для подбора объёма демпфера объём одного такта умножается минимум на 26. Размеры указаны без манометра.
| Модель | Материал | Объём литры |
Давление бар |
Диаметр мм |
Высота мм |
Присоединение под припайку |
|---|---|---|---|---|---|---|
| LGMK-0.6 | PVC | 0,6 | 10 | 85 | 266 | DN15 |
| LGMK-0.9 | PVC | 0,9 | 10 | 100 | 266 | DN20 |
| LGMK-1.2 | PVC | 1,2 | 10 | 110 | 290 | DN25 |
| LGMK-2.2 | PVC | 2,2 | 10 | 130 | 380 | DN32 |
| LGMK-3.2 | PVC | 3,2 | 10 | 140 | 398 | DN40 |
| LGMK-5.0 | PVC | 5,0 | 10 | 140 | 560 | DN40 |
| LGMK-10 | PVC | 10 | 10 | 140 | 925 | DN50 |
| Модель | Материал | Объём литры |
Давление бар |
Диаметр мм |
Высота мм |
Присоединение резьба |
Присоединение фланец |
|---|---|---|---|---|---|---|---|
| RXMZ-KS0.5/2.5 (5.0) | SS304/316L | 0,5 | 25 (50) | 89 | 195 | 1/2" | DN15 |
| RXMZ-KS1.0/2.5 (5.0) | SS304/316L | 1 | 25 (50) | 108 | 215 | 3/4" | DN20 |
| RXMZ-KS2.0/2.5 (5.0) | SS304/316L | 2 | 25 (50) | 108 | 380 | 1" | DN25 |
| RXMZ-KS3.0/2.5 (5.0) | SS304/316L | 3 | 25 (50) | 140 | 355 | 1" 1/4' | DN32 |
| RXMZ-KS4.0/2.5 (5.0) | SS304/316L | 4 | 25 (50) | 140 | 440 | 1" 1/4' | DN40 |
| RXMZ-KS5.0/2.5 (5.0) | SS304/316L | 5 | 25 (50) | 159 | 460 | 1" 1/4' | DN40 |

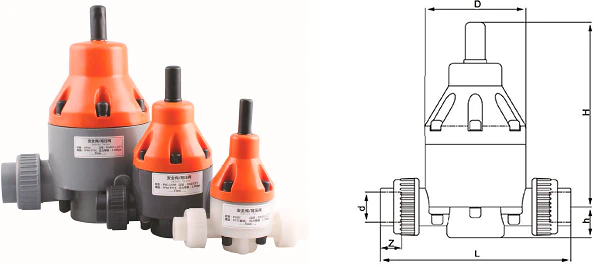

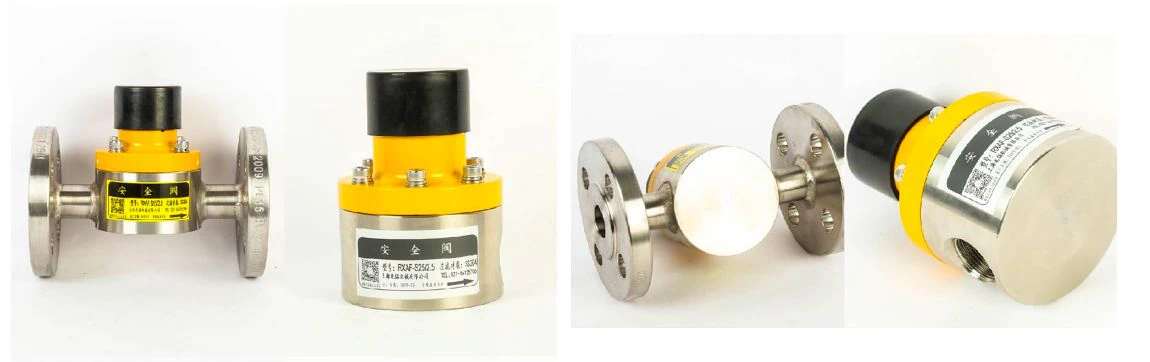

Клапан предохранительный, он же клапан противодавления
Данные клапан представляет собой механический пружинный регулируемый мембранный клапан. Задача его предотвращать поступление в насос продукта под давлением выше допустимого из напорной магистрали с одной стороны, и сбрасывать давление обратно в ёмкость с продуктом в случае невозможности подать продукт в напорную магистраль с другой. Также уменьшает сифонирование на магистрали. Обычно устанавливаются парой. Настоятельно рекомендуются к установке. Доступны версии из PVC, PVDF, 304 и 316 нержавеющей стали.
Регулировочной гайкой на клапане устанавливается сила сжатия пружины, удерживающей клапан закрытым. При превышении установленного усилия (давления) со стороны жидкости на подпружиненную мембрану будет происходить её открытие и сброс жидкости, не позволяя давлению превышать установленную на клапане.
| Модель | Давление бар |
Материал | Размер мм | Присоединения | |||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | D | d | z | h | ||||
| 18615 | до 10 бар | PVC/PVDF | 166 | 154 | 82 | 20 | 18 | 27 | DN15 |
| 18620 | до 10 бар | PVC/PVDF | 170 | 173 | 82 | 25 | 21 | 27 | DN20 |
| 18625 | до 10 бар | PVC/PVDF | 212 | 173 | 107 | 32 | 26 | 35 | DN25 |
| 18632 | до 10 бар | PVC/PVDF | 226 | 173 | 107 | 40 | 28 | 35 | DN32 |
| 18640 | до 10 бар | PVC/PVDF | 292 | 225 | 148 | 50 | 37 | 58 | DN40 |
| 18650 | до 10 бар | PVC/PVDF | 305 | 225 | 148 | 63 | 37 | 58 | DN50 |
| 18665 | до 10 бар | PVC/PVDF | 390 | 225 | 148 | 75 | 42 | 58 | DN65 |
Клапан противодавления
| Модель | Давление бар |
Material | Размер мм | Присоединения | ||
|---|---|---|---|---|---|---|
| L резьба |
L фланец |
H | ||||
| RXBF-S6/1.0 | до 10 бар | SS304/SS316 | 64.7 | 80 | DN6 | |
| RXBF-S8/1.0 | до 10 бар | SS304/SS316 | 64.7 | 85 | DN8 | |
| RXBF-S10/1.0 | до 10 бар | SS304/SS316 | 64.7 | 90 | DN10 | |
| RXBF-S15/1.0 | до 10 бар | SS304/SS316 | 64.7 | 143 | 92 | DN15 |
| RXBF-S20/1.0 | до 10 бар | SS304/SS316 | 86.8 | 176 | 125 | DN20 |
| RXBF-S25/1.0 | до 10 бар | SS304/SS316 | 86.8 | 176 | 125 | DN25 |
| RXBF-S32/1.0 | до 10 бар | SS304/SS316 | 117.6 | 221 | 169 | DN32 |
| RXBF-S40/1.0 | до 10 бар | SS304/SS316 | 136.6 | 242 | 250 | DN40 |
| RXBF-S50/1.0 | до 10 бар | SS304/SS316 | 164.4 | 291 | 270 | DN50 |
| RXBF-S65/1.0 | до 10 бар | SS304/SS316 | 178 | 314 | 300 | DN65 |
| RXBF-S80/1.0 | до 10 бар | SS304/SS316 | 230 | 374 | 410 | DN80 |
| RXBF-S100/1.0 | до 10 бар | SS304/SS316 | 217/273 | 400 | 450 | DN100 |
Клапан предохранительный
| Модель | Давление бар |
Материал | Размер мм | Присоединения | ||
|---|---|---|---|---|---|---|
| L резьба |
L фланец |
H | ||||
| RXAF-S6/2.5 | до 25 бар | SS304/SS316 | 64.7 | / | 80 | DN6 |
| RXAF-S8/2.5 | до 25 бар | SS304/SS316 | 64.7 | / | 85 | DN8 |
| RXAF-S10/2.5 | до 25 бар | SS304/SS316 | 64.7 | / | 90 | DN10 |
| RXAF-S15/2.5 | до 25 бар | SS304/SS316 | 64.7 | 143 | 92 | DN15 |
| RXAF-S20/2.5 | до 25 бар | SS304/SS316 | 86.8 | 176 | 125 | DN20 |
| RXAF-S25/2.5 | до 25 бар | SS304/SS316 | 86.8 | 176 | 125 | DN25 |
| RXAF-S32/2.5 | до 25 бар | SS304/SS316 | 117.6 | 221 | 169 | DN32 |
| RXAF-S40/2.5 | до 25 бар | SS304/SS316 | 136.6 | 242 | 250 | DN40 |
| RXAF-S50/2.5 | до 25 бар | SS304/SS316 | 164.4 | 291 | 270 | DN50 |
| RXAF-S65/2.0 | до 20 бар | SS304/SS316 | 178 | 314 | 300 | DN65 |
| RXAF-S80/2.0 | до 20 бар | SS304/SS316 | 230 | 374 | 410 | DN80 |
| RXAF-S100/2.0 | до 20 бар | SS304/SS316 | 217/273 | 400 | 450 | DN100 |
| RXAF-S6/10 | до 100 бар | SS304/SS316 | 64.7 | / | 80 | DN6 |
| RXAF-S8/10 | до 100 бар | SS304/SS316 | 64.7 | / | 85 | DN8 |
| RXAF-S10/10 | до 100 бар | SS304/SS316 | 64.7 | / | 90 | DN10 |
| RXAF-S15/10 | до 100 бар | SS304/SS316 | 64.7 | 143 | 92 | DN15 |
| RXAF-S20/10 | до 100 бар | SS304/SS316 | 86.8 | 176 | 125 | DN20 |
| RXAF-S25/10 | до 100 бар | SS304/SS316 | 86.8 | 176 | 125 | DN25 |
| RXAF-S32/10 | до 100 бар | SS304/SS316 | 117.6 | 221 | 169 | DN32 |
| RXAF-S40/10 | до 100 бар | SS304/SS316 | 136.6 | 242 | 250 | DN40 |

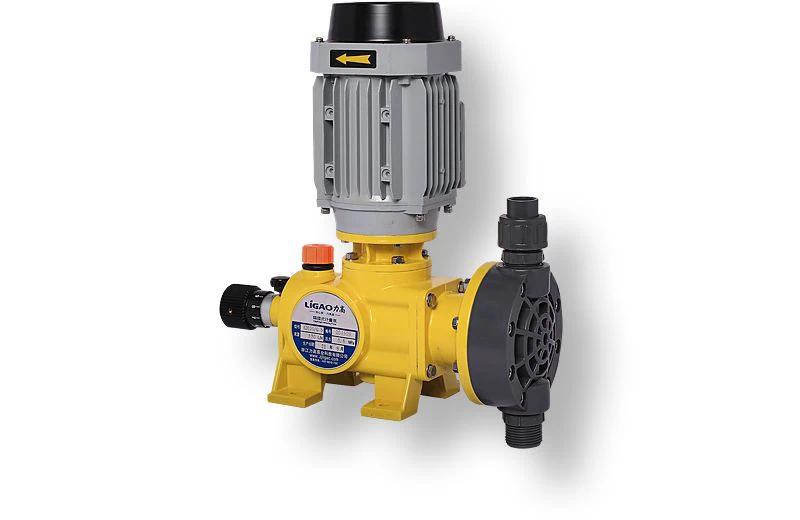

Серия KD
ручное управление и пружинный возвратный механизм
|
Производитель: Ligao Тип: мембранный дозирующий насос Страна производства: Китай Производительность: от 1 до 180 л/ч (см модельный ряд) Давление: от 5 до 8 бар(см модельный ряд) Материал проточной части на выбор: ПВХ (PVC), поливинилиденфторид (PVDF), политетрафторэтилен (PTFE), нержавеющая сталь (AISI304 или AISI316) Мембрана: PTFE Вязкость: до 1000 сСт Количество пульсаций: от 58 до 115 ход/мин (см модельный ряд) Диапазон регулировки: 0-100% Точность дозации: ± 1% в диапазоне 30-100% расхода Диапазон рабочих температур: от -10°С до +45°С Диаметр патрубков: 1/2" (под приварку) Диаметр мембраны: 60 мм Мощность привода 380 В: 0,18 кВт |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель Ligao (кликабельно) | производи- тельность | давление | количество пульсаций | вязкость | патрубки | привод |
|---|---|---|---|---|---|---|
| ► KD 15/0.8 | 15 л/ч | 8 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,18 кВт |
| ► KD 20/0.8 | 20 л/ч | 8 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,18 кВт |
| ► KD 40/0.8 | 40 л/ч | 8 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,18 кВт |
| ► KD 60/0.6 | 60 л/ч | 6 бар | 58 ход/мин | до 1000 сСт | 1/2" | 0,18 кВт |
| ► KD 80/0.6 | 80 л/ч | 6 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,18 кВт |
| ► KD 120/0.5 | 120 л/ч | 5 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,18 кВт |
| ► KD 180/0.5 | 180 л/ч | 5 бар | 115 ход/мин | до 300 сСт | 1/2" | 0,18 кВт |

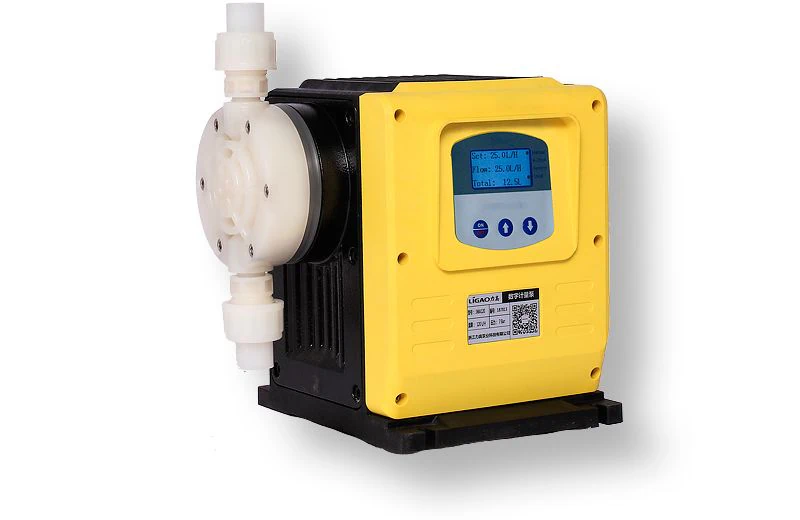

Серии JMA-JMB-JMC
цифровой дозирующий насос с базовым функционалом
|
Производитель: Ligao Тип: Цифровой дозирующий насос Страна производства: Китай Производительность: от 0 до 3600 л/ч (см модельный ряд) Давление: от 3 до 12 бар (см модельный ряд) Материал проточной части на выбор: ПВХ (PVC), поливинилиденфторид (PVDF), нержавеющая сталь AISI316 Мембрана: PTFE Режимы дозации: дозация потока, дозация объёма, импульсный режим, вход/выход 4-20 мА, MODBUS Точность дозации: ±1% Шаг дозации: 0,1 л Вязкость: до 1000 сСт Количество пульсаций: 144 ход/мин Диапазон рабочих температур: от -10°C до +70°С Диаметр патрубков: см. габаритные размеры Мощность привода: от 80 до 1100 Ватт (см модельный ряд) Аналог Grundfos DDC |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель Ligao (кликабельно) | производи- тельность | давление | количество пульсаций | привод |
|---|---|---|---|---|
| ► JMA 7.5/1.2 | 7,5 л/ч | 12 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 15/1.0 | 15 л/ч | 10 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 25/1.0 | 25 л/ч | 10 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 50/1.0 | 50 л/ч | 10 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 80/0.7 | 80 л/ч | 7 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 100/0.7 | 100 л/ч | 7 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 120/0.7 | 120 л/ч | 7 бар | 144 ход/мин | 0,08 кВт |
| ► JMA 150/0.5 | 150 л/ч | 5 бар | 180 ход/мин | 0,08 кВт |
| ► JMA 200/0.3 | 200 л/ч | 3 бар | 180 ход/мин | 0,08 кВт |
| ► JMB 170/0.7 | 170 л/ч | 7 бар | 144 ход/мин | 0,4 кВт |
| ► JMB 240/0.5 | 240 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► JMB 330/0.5 | 330 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► JMB 400/0.5 | 400 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► JMB 500/0.5 | 500 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► JMC 240/1.0 | 240 л/ч | 10 бар | 144 ход/мин | 0,75 кВт |
| ► JMC 320/1.0 | 320 л/ч | 10 бар | 144 ход/мин | 0,75 кВт |
| ► JMC 500/1.0 | 500 л/ч | 10 бар | 144 ход/мин | 0,75 кВт |
| ► JMC 680/0.7 | 680 л/ч | 7 бар | 144 ход/мин | 0,75 кВт |
| ► JMC 760/0.5 | 760 л/ч | 5 бар | 144 ход/мин | 0,75 кВт |
| ► JMC 1000/0.4 | 1000 л/ч | 4 бар | 144 ход/мин | 0,75 кВт |
| ► JMC 1200/0.4 | 1200 л/ч | 4 бар | 144 ход/мин | 1,1 кВт |
| ► JMC 1600/0.3 | 1600 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
| ► JMC 1800/0.3 | 1800 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
| ► JMCS 1360/0.7 | 1360 л/ч | 7 бар | 144 ход/мин | 1,1 кВт |
| ► JMCS 1500/0.5 | 1500 л/ч | 5 бар | 144 ход/мин | 1,1 кВт |
| ► JMCS 2000/0.4 | 2000 л/ч | 4 бар | 144 ход/мин | 1,1 кВт |
| ► JMCS 2400/0.4 | 2400 л/ч | 4 бар | 144 ход/мин | 1,1 кВт |
| ► JMCS 3200/0.3 | 3200 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
| ► JMCS 3600/0.3 | 3600 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
Общие технические данные насосов серии JMA тут
Режимы работы
Ручная дозация + Ручной запуск
В этом режиме запуск насоса и регулировка расхода осуществляются нажатием клавиш на насосе.
Насос запускается и останавливается нажатием на клавишу ON/OFF, а клавишами ↑ и ↓ регулируется производительность. Производительность насоса можно регулировать как во время его работы, так и во время его простоя. Также рабочую производительность в литрах в час можно установить в Функциональном коде 2.
Включить этот режим работы:
"Код функции" 3, "Значение" 0; (установит режим дозации "ручной")
"Код функции" 5, "Значение" 0; (установит место запуска "ручной")
Ручная дозация + Удалённый запуск
В этом режиме запуск насоса происходит после поступления удалённого сигнала на порт 2 "сухой контакт".
Нажатие клавиши ON/OFF больше не приведет к запуску и остановке насоса. Регулировка расхода осуществляется нажатием клавиш ↑ и ↓. Производительность насоса можно регулировать как во время его работы, так и во время его простоя. Также рабочую производительность в литрах в час можно установить в Функциональном коде 2.
Включить этот режим работы:
"Код функции" 3, "Значение" 0; (установит режим дозации "ручной")
"Код функции" 5, "Значение" 1; (установит место запуска "удалённый")
Импульсный режим + Ручной запуск
В этом режиме производительность регулируется поступающими одинаковыми электрическими импульсами, например от расходомера, каждый из которых инициирует насос отдозировать предустановленный объём. Насос запускается и останавливается вручную нажатием на клавишу ON/OFF. Расход регулируется количеством внешних импульсов.
Включить этот режим работы:
"Код функции" 3, "Значение" 0; (установит режим дозации "ручной")
"Код функции" 5, "Значение" 4; (установит режим работы "импульсный")
"Код функции" 9, "Диапазон" 0 - 600; (количество импульсов для дозации номинального объёма)
Удалённое подключение 4-20 мА + Удалённый/Ручной запуск
Производительность в этом режиме соответствует силе тока, приходящего на порт 4-20 мА насоса от удалённого контроллера.
Насос может запускаться вручную с клавиши ON/OFF или удалённо от сигнала на порт 2 "сухой контакт". В случае выбора одного из двух вариантов запуска второй невозможен, то есть нажатие на клавишу ON/OFF при выбранном запуске удалённо ни к чему не приведёт.
Пользователь должен установить ток 4-20 мА в качестве стандартного или обратного сигнала в "Функциональном коде 4". В поле "Диапазон 0, стандартный" введите 4 мА для работы на насоса 0% производительности и 20 мА для работы на 100% производительности. В "Диапазон 1, реверс" введите 4 мА, чтобы насос работал на 100% производительности, и введите 20 мА, чтобы насос работал на 0% производительности. Взгляните на диаграмму ниже.

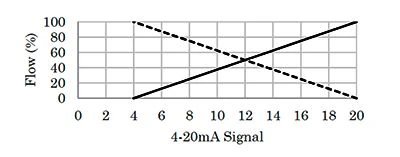

Настройка режима линейной кривой
После включения режима линейной кривой пользователь может задать точки P1 и P2, то есть предустановить (сузить) диапазон регулировки производительности.
Точка P2 соответствует значению 20 мА, а максимальное значение не превышает значения пользовательской калибровки. Точка P1 соответствует значению 4 мА. В этом режиме насос перестает работать, когда заданный пользователем ток составляет 4 мА.
Включить этот режим работы:
"Код функции" 3, "Значение" 1; (установит режим дозации "сигнал 4-20 мА")
"Код функции" 5, "Значение" 0 или 1; (установите 0 для запуска с клавиши ON/OFF, 1 для удаленного запуска)
"Код функции" 4, "Значение" 0 или 1; (установите 4-20 мА в качестве стандартного или обратного сигнала)
"Код функции" 12, "Значение" 0 или 1; (установите переключатель режима линейной кривой)
"Код функции" 13, "Диапазон" 0 – 999; (установить значение точки P2, л/ч)
"Код функции" 14, "Диапазон" 0 – 999; (установите значение точки P1, л/ч)
Дозация заданного объёма + Удалённый/Ручной запуск
В этом режиме насос дозирует за один запуск предустановленный объём в литрах.
Насос может запускаться вручную с клавиши ON/OFF или удалённо от сигнала на порт 2 "сухой контакт". В случае выбора одного из двух вариантов запуска второй невозможен, то есть нажатие на клавишу ON/OFF при выбранном запуске удалённо ни к чему не приведёт.
Объём дозации необходимо установить. Это делается в "Функциональном коде 6", значение указывается в литрах в час.
При запуске насос автоматически выберет наиболее эффективную производительность.
Если имеется отклонение фактически отдозированного объёма от заданного, то отклонение можно указать в "Функциональном коде 8".
Включить этот режим работы:
"Код функции" 5, "Значение" 2 или 3; (2 - объёмная дозация + запуск с клавиши ON/OFF, 3 - объёмная дозация + удалённый запуск)
"Функциональный код" 6, "Диапазон" 0 – 999 л; (задать объём дозации)
"Код функции" 7, "Значение" 0 или 1; (отклонение выбранного значения в ПЛЮС=0 или МИНУС=1)
"Код функции" 8, "Диапазон" 0 – 20 л; (установите значение отклонения)
Работа по протоколу Modbus
В этом режиме связь по протоколу MODBUS позволяет дистанционно контролировать и настраивать функции насоса.
Включить этот режим работы:
"Код функции" 10, "Диапазон" 0–2; (установить скорость передачи данных)
"Код функции" 11, "Диапазон" 1 - 200; (установить машинный код)
Функциональные коды
| Код функции | Параметр | Диапазон | Описание |
|---|---|---|---|
| 1 | Откалиброванное значение | - | Максимальное значение не должно превышать 1,15-кратного заводского значения производителя |
| 2 | Установленная производительность | 0 - 999 л/ч шаг 0,1 л |
В ручном режиме задаётся вручную в значении "Диапазон" или нажатием кнопок вверх-вниз на главной странице В удалённом автоматическом режиме -> значение изменяется сигналом 4-20 мА |
| 3 | Режим дозации | 0 - 1 | 0: Ручной режим 1: Автоматический режим (4-20 мА) |
| 4 | 4-20 мА реверс | 0 - 1 | 0: стандартное 1: реверсивное |
| 5 | Режим работы | 0 - 4 | 0: Локальный 1: удалённый 2: режим дозации объёма 3: удалённый режим дозации объёма 4: импульсный режим |
| 6 | Объём дозации | 0 - 999 л/ч шаг 0,1 л |
Данный параметр настраивается при режиме дозации по объёму |
| 7 | Отображенеие объёма | 0 - 1 | 0: вычитание из заданного объёма до 0 1: возрастание от 0 до заданного объёма |
| 8 | Шаг отображения изменения объёма | 0 - 20 | Связан с кодом 6 и 7 (объёмное дозирование) |
| 9 | Импульсный режим | 0 - 600 | Данный параметр настраивается при режиме импульсной работы, задаётся количество импульсов для дозации номинального объёма |
| 10 | Скорость передачи данных | 0 - 2 | 0: 9600 бит/сек 1: 38400 бит/сек 2: 19200 бит/сек Ремарка: 7 информационных, 1 стоп-бит, без проверочных битов |
| 11 | Номер изделия | 1 - 200 | Уникальный номер изделия |
| 12 | Настройка режима линейной кривой | 0 - 1 | 0: выключено 1: включено Этот параметр должен быть установлен в автоматическом режиме дозации 4-20. После его включения необходимо задать следующие два параметра |
| 13 | Р2 точка | - | Соответствует значению 20 мА, максимальное значение не превышает значение пользовательской калибровки |
| 14 | Р1 точка | - | Соответствующет значению 4 мА. Насос перестает работать, когда заданный пользователем ток составляет 4 мА в этом режиме. |
Материалы проточной части
| PVDF | SS316 | |
| Проточная часть | PVDF | AISI 316 |
| Мембрана | PTFE | PTFE |
| Клапан | Керамика | Керамика |
| Корпус клапана | PVDF | AISI 316 |
| Седло клапана | PVDF | AISI316 |
| Уплотнение клапана | Viton/EPDM | Viton/EPDM |
Проточная часть и принцип её работы
Проточная часть часть является одним из важных компонентов насоса-дозатора. Он состоит из головки насоса, диафрагмы и впускного и выпускного обратных клапанов.
Диафрагма изготовлена из пятислойной композитной структуры:
- слой из сверхпрочной кислотостойкой тефлоновой пленки
- слой из эластичной резины
- слой поддерживающего железного сердечника
- слой из армированного нейлонового волокна
- слой полностью покрытой эластичной резиной
Это может эффективно увеличить срок службы диафрагмы. Конструкция усиливающей пластины из нержавеющей стали, добавленной позади диафрагмы, также увеличивает срок службы диафрагмы.
Впускной и выпускной обратные клапаны крышки насоса имеют шаровую конструкцию. При открытии и закрытии шарового клапана шар непрерывно вращается и перемещается, осуществляя самоочистку контактной поверхности клапанной группы и обеспечивая надежную работу дозирующего насоса в течение длительного времени с высокой точностью измерения.
Впускной и выпускной обратные клапаны являются съемными, и детали клапанного блока можно легко снять, очистить и заменить.
Мембрана в сборе и стержень толкателя соединены резьбами и осуществляют линейное возвратно-поступательное движение одновременно со стержнем толкателя. Во время хода всасывания мембрана начинает двигаться назад, и давление в крышке насоса уменьшается. Когда давление в крышке насоса становится ниже давления на линии всасывания, шар впускного обратного клапана выталкивается вверх, и среда во впускном патрубке засасывается в камеру крышки насоса под воздействием отрицательного давления. По завершении хода всасывания шар впускного обратного клапана возвращается в начальное положение.
Во время хода нагнетания мембрана начинает двигаться вперёд. В это время впускной одноходовой клапан закрывается, и давление в крышке насоса мгновенно растёт. Внутреннее давление растёт, шар одноходового клапана на отверстии нагнетания двигается вверх, и среда в крышке насоса подаётся в выпускной трубопровод. По завершении хода нагнетания шар выпускного обратного клапана возвращается в начальное положение. Затем начинается следующий цикл.

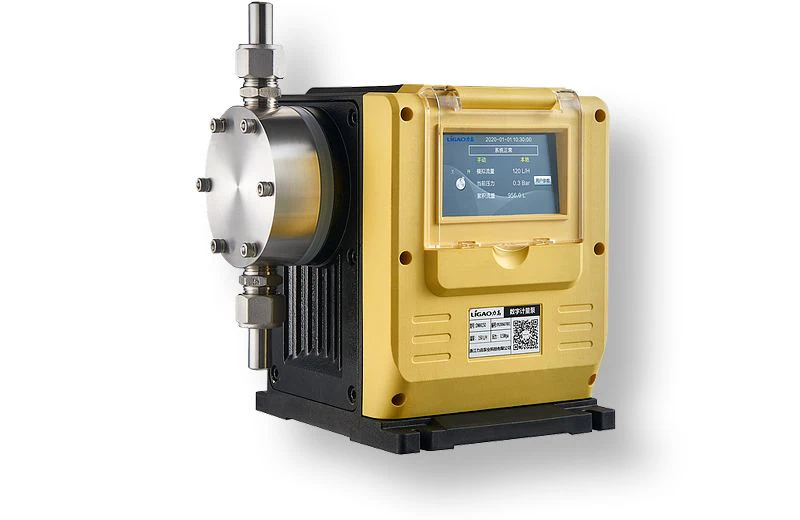

Серии DMA-DMB-DMC
цифровой дозирующий насос с полным функционалом
|
Производитель: Ligao Тип: Цифровой дозирующий насос Страна производства: Китай Производительность: от 0 до 3600 л/ч (см модельный ряд) Давление: от 3 до 12 бар (см модельный ряд) Материал проточной части на выбор: ПВХ (PVC), поливинилиденфторид (PVDF), нержавеющая сталь AISI316 Мембрана: PTFE Режимы дозации: дозация потока, дозация объёма, дозация по таймеру, импульсный режим, вход/выход 4-20 мА, RS485 Точность дозации: ±1% Шаг дозации: 0,1 л Вязкость: до 1000 сСт Количество пульсаций: 144 - 180 ход/мин Диапазон рабочих температур: от -10°C до 70°С Диаметр патрубков: см модельный ряд) Диаметр мембраны: 60 мм Мощность привода: от 80 до 1100 Вт (см модельный ряд) Аналог Grundfos DDA |
Модельный ряд
НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ
| модель Ligao (кликабельно) | производи- тельность | давление | количество пульсаций | привод |
|---|---|---|---|---|
| ► DMA 7.5/1.2 | 7,5 л/ч | 12 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 15/1.0 | 15 л/ч | 10 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 25/1.0 | 25 л/ч | 10 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 50/1.0 | 50 л/ч | 10 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 80/0.7 | 80 л/ч | 7 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 100/0.7 | 100 л/ч | 7 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 120/0.7 | 120 л/ч | 7 бар | 144 ход/мин | 0,08 кВт |
| ► DMA 150/0.5 | 150 л/ч | 5 бар | 180 ход/мин | 0,08 кВт |
| ► DMA 200/0.3 | 200 л/ч | 3 бар | 180 ход/мин | 0,08 кВт |
| ► DMB 170/0.7 | 170 л/ч | 7 бар | 144 ход/мин | 0,4 кВт |
| ► DMB 240/0.5 | 240 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► DMB 330/0.5 | 330 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► DMB 400/0.5 | 400 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► DMB 500/0.5 | 500 л/ч | 5 бар | 144 ход/мин | 0,4 кВт |
| ► DMC 240/1.0 | 240 л/ч | 10 бар | 144 ход/мин | 0,75 кВт |
| ► DMC 320/1.0 | 320 л/ч | 10 бар | 144 ход/мин | 0,75 кВт |
| ► DMC 500/1.0 | 500 л/ч | 10 бар | 144 ход/мин | 0,75 кВт |
| ► DMC 680/0.7 | 680 л/ч | 7 бар | 144 ход/мин | 0,75 кВт |
| ► DMC 760/0.5 | 760 л/ч | 5 бар | 144 ход/мин | 0,75 кВт |
| ► DMC 1000/0.4 | 1000 л/ч | 4 бар | 144 ход/мин | 0,75 кВт |
| ► DMC 1200/0.4 | 1200 л/ч | 4 бар | 144 ход/мин | 1,1 кВт |
| ► DMC 1600/0.3 | 1600 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
| ► DMC 1800/0.3 | 1800 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
| ► DMCS 1360/0.7 | 1360 л/ч | 7 бар | 144 ход/мин | 1,1 кВт |
| ► DMCS 1500/0.5 | 1500 л/ч | 5 бар | 144 ход/мин | 1,1 кВт |
| ► DMCS 2000/0.4 | 2000 л/ч | 4 бар | 144 ход/мин | 1,1 кВт |
| ► DMCS 2400/0.4 | 2400 л/ч | 4 бар | 144 ход/мин | 1,1 кВт |
| ► DMCS 3200/0.3 | 3200 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
| ► DMCS 3600/0.3 | 3600 л/ч | 3 бар | 144 ход/мин | 1,1 кВт |
Общие технические данные насосов серии DMA тут
Режимы работы
Ручной запуск + Ручная дозация
В этом режиме запуск/остановка насоса и регулировка расхода осуществляются нажатиями на сенсорном экране.
Расход можно изменить как на остановленном, так и на работающем насосе.
Это самый обычный режим непрерывной дозации с заданной производительностью.
Удалённый запуск + Ручная дозация
В этом режиме запуск/остановка насоса осуществляются удалённо сигналом на порт 2 "сухой контакт", а расход насоса устанавливается вручную.
Расход можно изменить как на остановленном, так и на работающем насосе.
Это режим непрерывной дозации с удалённым запуском.
Удалённый запуск + Дозация по сигналу 4-20 мА
В этом режиме запуск/остановка насоса осуществляются удалённо сигналом на порт 2 "сухой контакт", расход насоса регулируется сигналом 4-20 мА.
Сигнал может быть реверсирован.
Это полностью удалённый режим работы с возможностью регулировки производительности.
Ручной запуск + Ручная дозация + Цикл времени
В этом режиме запуск/остановка насоса и регулировка расхода осуществляются нажатиями на сенсорном экране.
Необходимо предустановить время работы и время простоя насоса, которые будут циклично повторяться.
Например: 20 секунд работать / 5 минут не работать.
Ручной запуск + Ручная дозация + Таймер
В этом режиме запуск/остановка насоса и регулировка расхода осуществляются нажатиями на сенсорном экране.
Дополнительно выбирается до трёх временных диапазонов в сутках для запуска/остановки насоса.
Предварительно нужно выставить верное время внутренних часов.
Например: в 8 утра запуск, в 14.30 остановка; в 15.00 запуск, в 18.00 остановка.
Импульсный режим
В этом режиме насос запускается и останавливается вручную, а расход регулируется количеством поступающих импульсов.
Например: при установке значения равном 250 импульсов при каждом поступающем импульсе, например от расходомера, насос будет дозировать 1/250 от номинального объёма дозации.
Дозация заданного объёма
В этом режиме насос дозирует заданный в литрах объём. Запускается насос "вручную" или "удалённо". В "ручном" режиме пользователь запускает насос с помощью нажатия на сенсорной панели. В "удалённом" режиме запуск насоса происходит от внешнего сигнала на порт 2 "сухой контакт".
Например: требуется отдозировать 20 литров и остановиться.
Удалённое управление по протоколу Modbus через порт RS485
После установки параметров протокола насос будет управляться и давать обратную связь удалённо по протоколу Modbus (см. инструкцию).
Режим с полным функционалом удалённого управления и мониторинга.
Материалы проточной части
| PVDF | SS316 | |
| Проточная часть | PVDF | AISI 316 |
| Мембрана | PTFE | PTFE |
| Клапан | Керамика | Керамика |
| Корпус клапана | PVDF | AISI 316 |
| Седло клапана | PVDF | AISI316 |
| Уплотнение клапана | Viton/EPDM | Viton/EPDM |
Проточная часть и принцип её работы
Проточная часть часть является одним из важных компонентов насоса-дозатора. Он состоит из головки насоса, диафрагмы и впускного и выпускного обратных клапанов.
Диафрагма изготовлена из пятислойной композитной структуры:
- слой из сверхпрочной кислотостойкой тефлоновой пленки
- слой из эластичной резины
- слой поддерживающего железного сердечника
- слой из армированного нейлонового волокна
- слой полностью покрытой эластичной резиной
Это может эффективно увеличить срок службы диафрагмы. Конструкция усиливающей пластины из нержавеющей стали, добавленной позади диафрагмы, также увеличивает срок службы диафрагмы.
Впускной и выпускной обратные клапаны крышки насоса имеют шаровую конструкцию. При открытии и закрытии шарового клапана шар непрерывно вращается и перемещается, осуществляя самоочистку контактной поверхности клапанной группы и обеспечивая надежную работу дозирующего насоса в течение длительного времени с высокой точностью измерения.
Впускной и выпускной обратные клапаны являются съемными, и детали клапанного блока можно легко снять, очистить и заменить.
Мембрана в сборе и стержень толкателя соединены резьбами и осуществляют линейное возвратно-поступательное движение одновременно со стержнем толкателя. Во время хода всасывания мембрана начинает двигаться назад, и давление в крышке насоса уменьшается. Когда давление в крышке насоса становится ниже давления на линии всасывания, шар впускного обратного клапана выталкивается вверх, и среда во впускном патрубке засасывается в камеру крышки насоса под воздействием отрицательного давления. По завершении хода всасывания шар впускного обратного клапана возвращается в начальное положение.
Во время хода нагнетания мембрана начинает двигаться вперёд. В это время впускной одноходовой клапан закрывается, и давление в крышке насоса мгновенно растёт. Внутреннее давление растёт, шар одноходового клапана на отверстии нагнетания двигается вверх, и среда в крышке насоса подаётся в выпускной трубопровод. По завершении хода нагнетания шар выпускного обратного клапана возвращается в начальное положение. Затем начинается следующий цикл.
Каталог поршневых дозирующих насосов Ligao
НАЖМИТЕ НА СЕРИЮ ДЛЯ ОТОБРАЖЕНИЯ МОДЕЛЕЙ

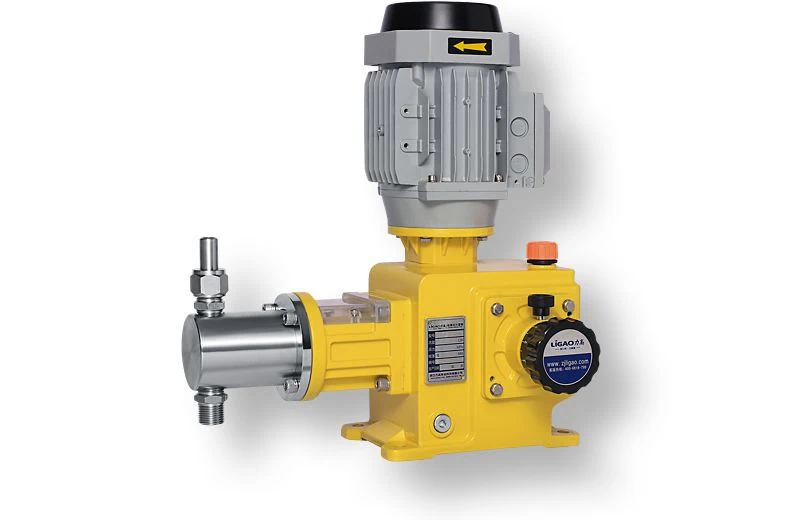

Серия JPX - от 1 до 230 л/час - до 400 бар
- Производительность от 1 до 230 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 400 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Уплотнение PTFE
- Возможность установки привода 1х220
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► JPX 1 | 1 л/ч | 400 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 2 | 2 л/ч | 400 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 5 | 5 л/ч | 330 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 8 | 8 л/ч | 210 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 12 | 12 л/ч | 150 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 20 | 20 л/ч | 80 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 33 | 33 л/ч | 50 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 52 | 52 л/ч | 33 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 65 | 65 л/ч | 26 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 88 | 88 л/ч | 21 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 105 | 105 л/ч | 17 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 125 | 125 л/ч | 14 бар | DN15 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 155 | 155 л/ч | 11 бар | DN15 под приварку | 0,37 кВт | 96 ход/мин |
| ► JPX 190 | 190 л/ч | 11 бар | DN15 под приварку | 0,37 кВт | 144 ход/мин |
| ► JPX 230 | 230 л/ч | 10 бар | DN15 под приварку | 0,37 кВт | 144 ход/мин |

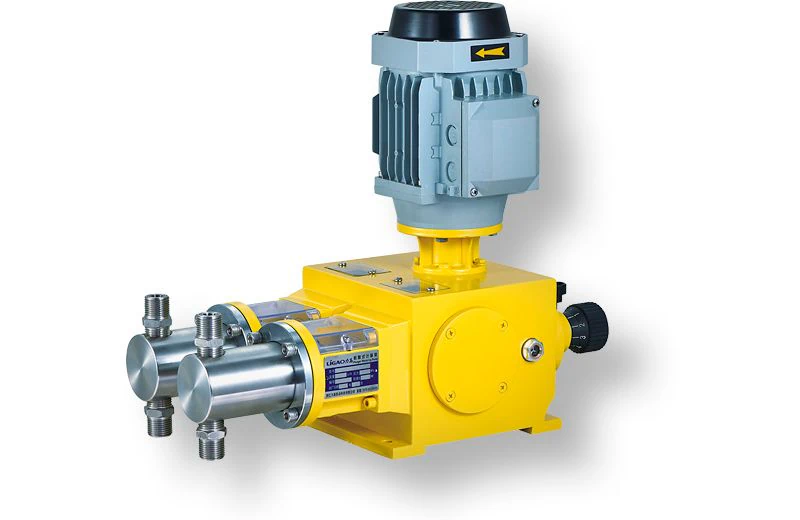

Серия 2JPX - от 5 до 300 л/час - до 400 бар
- Производительность от 5 до 300 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 400 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Уплотнение PTFE
- Возможность установки привода 1х220
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► 2J-X 5 | 5 л/ч | 400 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 8 | 8 л/ч | 320 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 16 | 16 л/ч | 200 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 25 | 25 л/ч | 140 бар | DN8 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 40 | 40 л/ч | 54 бар | DN8 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 60 | 60 л/ч | 35 бар | DN8 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 100 | 100 л/ч | 22 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 130 | 130 л/ч | 17 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 160 | 160 л/ч | 13 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 200 | 200 л/ч | 10 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 250 | 250 л/ч | 8 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |
| ► 2J-X 300 | 300 л/ч | 6 бар | DN10 под приварку | 0,37 кВт | 96 ход/мин |

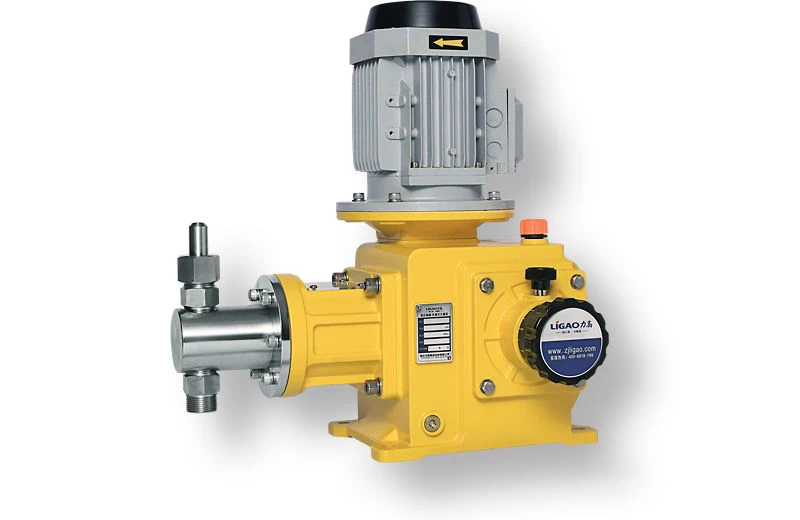

Серия JPZ - от 6 до 600 л/час - до 500 бар
- Производительность от 6 до 600 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 500 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Уплотнение PTFE
- Возможность установки привода 1х220
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► JPZ 6 | 6 л/ч | 500 бар | DN6 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 10 | 10 л/ч | 450 бар | DN6 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 15 | 15 л/ч | 300 бар | DN6 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 26 | 26 л/ч | 170 бар | DN10 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 42 | 42 л/ч | 100 бар | DN10 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 66 | 66 л/ч | 70 бар | DN10 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 85 | 85 л/ч | 55 бар | DN10 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 110 | 110 л/ч | 40 бар | DN10 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 135 | 135 л/ч | 33 бар | DN15 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 160 | 160 л/ч | 28 бар | DN15 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 200 | 200 л/ч | 23 бар | DN15 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 225 | 225 л/ч | 20 бар | DN15 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 280 | 280 л/ч | 17 бар | DN15 под приварку | 0,75 кВт | 96 ход/мин |
| ► JPZ 335 | 335 л/ч | 13 бар | DN25 фланцы | 0,75 кВт | 96 ход/мин |
| ► JPZ 400 | 400 л/ч | 11 бар | DN25 фланцы | 0,75 кВт | 96 ход/мин |
| ► JPZ 500 | 500 л/ч | 10 бар | DN25 фланцы | 0,75 кВт | 96 ход/мин |
| ► JPZ 600 | 600 л/ч | 8 бар | DN25 фланцы | 0,75 кВт | 96 ход/мин |

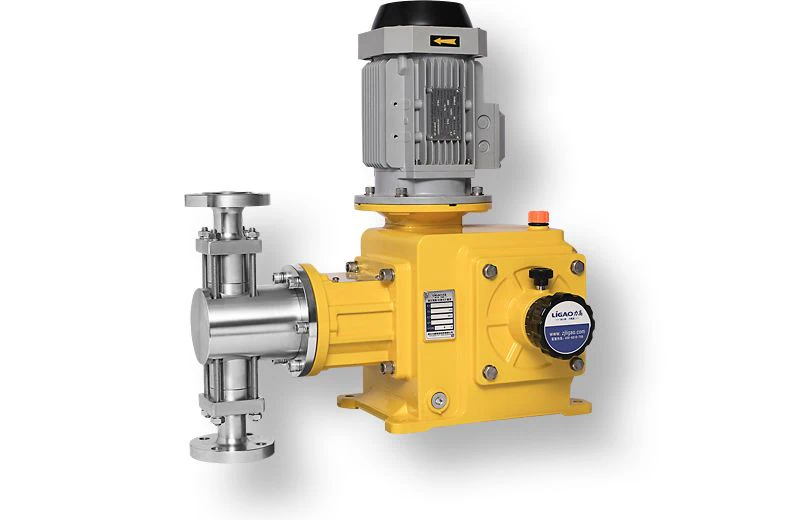

Серия JPR - от 18 до 1620 л/час - до 500 бар
- Производительность от 18 до 1620 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 500 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Уплотнение PTFE
- Возможность установки привода 1х220
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► JPR 18 | 18 л/ч | 500 бар | DN10 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 32 | 32 л/ч | 310 бар | DN10 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 52 | 52 л/ч | 200 бар | DN10 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 80 | 80 л/ч | 120 бар | DN10 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 100 | 100 л/ч | 100 бар | DN10 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 135 | 135 л/ч | 80 бар | DN15 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 160 | 160 л/ч | 65 бар | DN15 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 190 | 190 л/ч | 55 бар | DN15 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 232 | 232 л/ч | 45 бар | DN15 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 268 | 268 л/ч | 40 бар | DN15 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 332 | 332 л/ч | 32 бар | DN15 под приварку | 1,5 кВт | 96 ход/мин |
| ► JPR 400 | 400 л/ч | 25 бар | DN25 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 480 | 480 л/ч | 22 бар | DN25 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 565 | 565 л/ч | 18 бар | DN25 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 655 | 655 л/ч | 16 бар | DN25 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 750 | 750 л/ч | 14 бар | DN25 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 855 | 855 л/ч | 12 бар | DN40 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 965 | 965 л/ч | 10 бар | DN40 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 1080 | 1080 л/ч | 9 бар | DN40 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 1280 | 1280 л/ч | 9 бар | DN40 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 1450 | 1450 л/ч | 8 бар | DN40 фланцы | 1,5 кВт | 96 ход/мин |
| ► JPR 1620 | 1620 л/ч | 7 бар | DN40 фланцы | 1,5 кВт | 96 ход/мин |

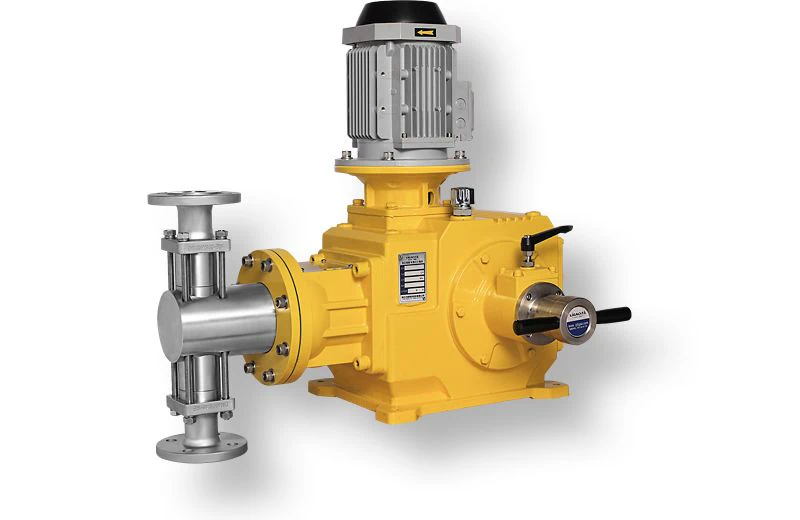

Серия JPD - от 30 до 3720 л/час - до 500 бар
- Производительность от 30 до 3720 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 500 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Уплотнение PTFE
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций | |
|---|---|---|---|---|---|---|
| 3 кВт | 4 кВт | |||||
| ► JPD 30 | 30 л/ч | 500 бар | - | DN10 под приварку | 3 / 4 кВт | 96 ход/мин |
| ► JPD 55 | 55 л/ч | 400 бар | 500 бар | DN10 под приварку | 3 / 4 кВт | 96 ход/мин |
| ► JPD 85 | 85 л/ч | 250 бар | 350 бар | DN10 под приварку | 3 / 4 кВт | 96 ход/мин |
| ► JPD 135 | 135 л/ч | 160 бар | 220 бар | DN15 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 170 | 170 л/ч | 120 бар | 170 бар | DN15 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 225 | 225 л/ч | 90 бар | 130 бар | DN15 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 320 | 320 л/ч | 68 бар | 90 бар | DN15 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 390 | 390 л/ч | 56 бар | 80 бар | DN25 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 450 | 450 л/ч | 48 бар | 70 бар | DN25 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 555 | 555 л/ч | 40 бар | 56 бар | DN25 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 675 | 675 л/ч | 34 бар | 47 бар | DN25 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 805 | 805 л/ч | 28 бар | 40 бар | DN25 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 945 | 945 л/ч | 23 бар | 33 бар | DN25 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 1100 | 1100 л/ч | 20 бар | 28 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 1255 | 1255 л/ч | 18 бар | 25 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 1435 | 1435 л/ч | 16 бар | 22 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 1620 | 1620 л/ч | 15 бар | 20 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| JPD 1820 | 1820 л/ч | 13 бар | 18 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 2015 | 2015 л/ч | 12 бар | 16 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 2250 | 2250 л/ч | 10 бар | 14 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 2480 | 2480 л/ч | 9 бар | 12 бар | DN40 фланцы | 3 / 4 кВт | 96 ход/мин |
| ► JPD 3050 | 3050 л/ч | 8 бар | 10 бар | DN50 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JPD 3380 | 3380 л/ч | 7 бар | 9 бар | DN50 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JPD 3720 | 3720 л/ч | 6 бар | 8 бар | DN50 фланцы | 3 / 4 кВт | 144 ход/мин |

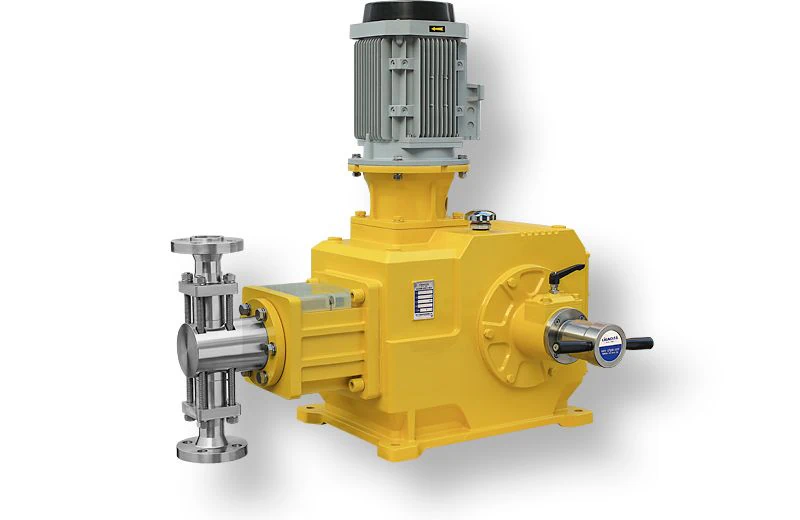

Серия JPT - от 85 до 14300 л/час - до 500 бар
- Производительность от 85 до 14300 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 500 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Уплотнение PTFE
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций | ||
|---|---|---|---|---|---|---|---|
| 5,5 кВт | 7,5 кВт | 11 кВт | |||||
| ► JPT 85 | 85 л/ч | 500 бар | - | - | DN15 фланцы | 5,5 кВт | 96 ход/мин |
| ► JPT 135 | 135 л/ч | 360 бар | 500 бар | - | DN15 фланцы | 5,5 / 7,5 кВт | 96 ход/мин |
| ► JPT 218 | 218 л/ч | 230 бар | 320 бар | 500 бар | DN15 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 275 | 275 л/ч | 190 бар | 250 бар | 400 бар | DN15 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 360 | 360 л/ч | 140 бар | 200 бар | 300 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 510 | 510 л/ч | 100 бар | 140 бар | 210 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 620 | 620 л/ч | 85 бар | 120 бар | 180 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 885 | 885 л/ч | 60 бар | 82 бар | 120 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 1070 | 1070 л/ч | 50 бар | 68 бар | 100 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 1280 | 1280 л/ч | 41 бар | 56 бар | 87 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 1500 | 1500 л/ч | 35 бар | 49 бар | 75 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 1750 | 1750 л/ч | 30 бар | 42 бар | 65 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 2000 | 2000 л/ч | 26 бар | 37 бар | 55 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 2300 | 2300 л/ч | 23 бар | 32 бар | 48 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 2600 | 2600 л/ч | 20 бар | 29 бар | 43 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 2900 | 2900 л/ч | 18 бар | 25 бар | 38 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 3230 | 3230 л/ч | 16 бар | 23 бар | 35 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 3600 | 3600 л/ч | 15 бар | 21 бар | 31 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 4350 | 4350 л/ч | 12 бар | 17 бар | 26 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 5200 | 5200 л/ч | 10 бар | 14 бар | 22 бар | DN65 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 6050 | 6050 л/ч | 9 бар | 12 бар | 18 бар | DN65 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 7050 | 7050 л/ч | 8 бар | 10 бар | 16 бар | DN65 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 8100 | 8100 л/ч | 7 бар | 9 бар | 14 бар | DN80 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 9200 | 9200 л/ч | 6 бар | 8 бар | 12 бар | DN80 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 10400 | 10400 л/ч | 5 бар | 7 бар | 11 бар | DN80 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 11600 | 11600 л/ч | 5 бар | 6 бар | 9 бар | DN100 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 13000 | 13000 л/ч | 4 бар | 6 бар | 8 бар | DN100 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JPT 14300 | 14300 л/ч | 4 бар | 5 бар | 7 бар | DN100 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |

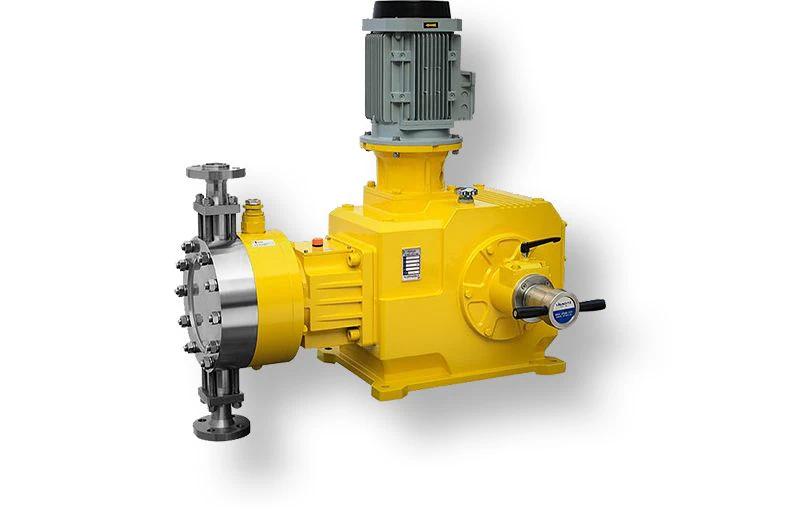

Каталог гидравлических насосов-дозаторов Ligao
НАЖМИТЕ НА СЕРИЮ ДЛЯ ОТОБРАЖЕНИЯ МОДЕЛЕЙ

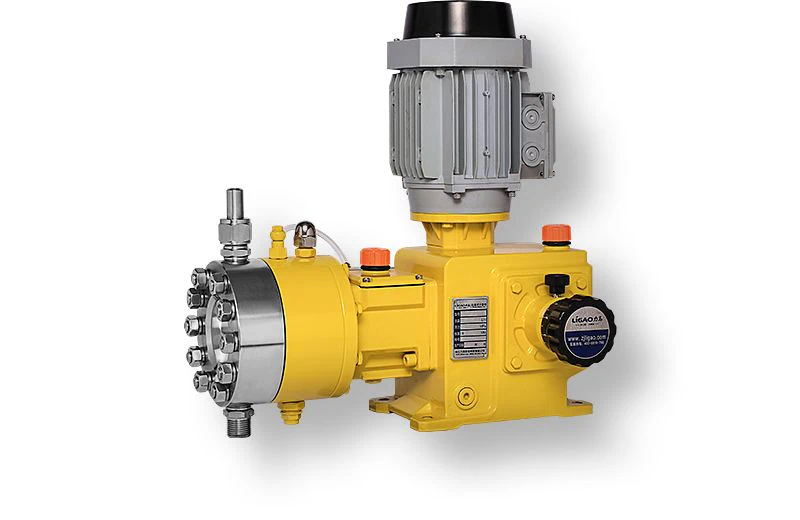

Серия JYPX - от 1,5 до 210 л/час - до 600 бар
- Производительность от 1,5 до 210 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 600 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Клапаны безопасности, спуска воздуха и заправки в базе
- Возможность установки двойной мембраны с датчиком разрыва
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► JYPX 1.5 | 1,5 л/ч | 600 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JYPX 3.5 | 3,5 л/ч | 330 бар | DN6 под приварку | 0,37 кВт | 96 ход/мин |
| ► JYPX 6 | 6 л/ч | 250 бар | DN6 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 11 | 11 л/ч | 180 бар | DN6 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 18 | 18 л/ч | 120 бар | DN6 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 30 | 30 л/ч | 70 бар | DN10 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 50 | 50 л/ч | 45 бар | DN10 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 80 | 80 л/ч | 28 бар | DN10 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 100 | 100 л/ч | 22 бар | DN10 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 135 | 135 л/ч | 18 бар | DN10 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 160 | 160 л/ч | 15 бар | DN15 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 190 | 190 л/ч | 12 бар | DN15 под приварку | 0,37 кВт | 144 ход/мин |
| ► JYPX 210 | 210 л/ч | 10 бар | DN15 под приварку | 0,37 кВт | 144 ход/мин |

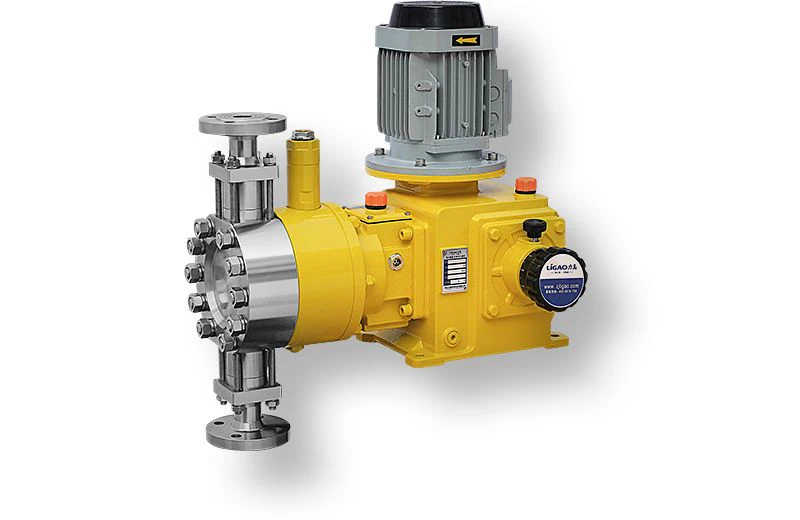

Серия JYPZ - от 5 до 820 л/час - до 700 бар
- Производительность от 5 до 820 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 700 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Клапаны безопасности, спуска воздуха и заправки в базе
- Возможность установки двойной мембраны с датчиком разрыва
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► JYPZ 5 | 5 л/ч | 700 бар | DN6 под приварку | 0,75 кВт | 96 ход/мин |
| ► JYPZ 8 | 8 л/ч | 440 бар | DN6 под приварку | 0,75 кВт | 96 ход/мин |
| ► JYPZ 13 | 13 л/ч | 300 бар | DN6 под приварку | 0,75 кВт | 96 ход/мин |
| ► JYPZ 20 | 20 л/ч | 220 бар | DN6 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 38 | 38 л/ч | 120 бар | DN10 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 50 | 50 л/ч | 100 бар | DN10 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 62 | 62 л/ч | 80 бар | DN10 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 76 | 76 л/ч | 65 бар | DN10 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 100 | 100 л/ч | 50 бар | DN10 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 140 | 140 л/ч | 35 бар | DN15 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 165 | 165 л/ч | 32 бар | DN15 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 210 | 210 л/ч | 25 бар | DN15 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 260 | 260 л/ч | 20 бар | DN15 под приварку | 0,75 кВт | 144 ход/мин |
| ► JYPZ 330 | 330 л/ч | 16 бар | DN25 фланцы | 0,75 кВт | 144 ход/мин |
| ► JYPZ 410 | 410 л/ч | 13 бар | DN25 фланцы | 0,75 кВт | 144 ход/мин |
| ► JYPZ 500 | 500 л/ч | 10 бар | DN25 фланцы | 0,75 кВт | 144 ход/мин |
| ► JYPZ 600 | 600 л/ч | 8 бар | DN25 фланцы | 0,75 кВт | 144 ход/мин |
| ► JYPZ 700 | 700 л/ч | 7 бар | DN25 фланцы | 0,75 кВт | 144 ход/мин |
| ► JYPZ 820 | 820 л/ч | 6 бар | DN25 фланцы | 0,75 кВт | 144 ход/мин |

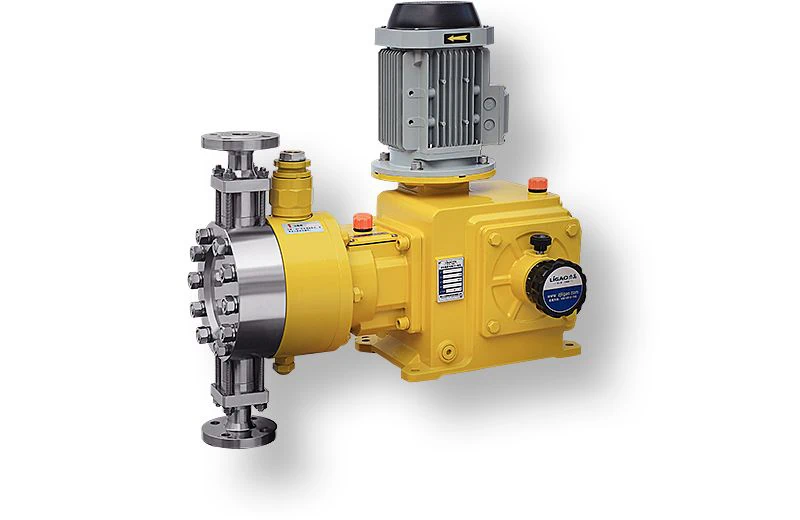

Серия JYPR - от 10 до 1600 л/час - до 700 бар
- Производительность от 15 до 1600 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 700 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Клапаны безопасности, спуска воздуха и заправки в базе
- Возможность установки двойной мембраны с датчиком разрыва
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций |
|---|---|---|---|---|---|
| ► JYPR 10 | 10 л/ч | 700 бар | DN6 под приварку | 1,5 кВт | 96 ход/мин |
| ► JYPR 15 | 15 л/ч | 560 бар | DN6 под приварку | 1,5 кВт | 96 ход/мин |
| ► JYPR 30 | 30 л/ч | 320 бар | DN10 под приварку | 1,5 кВт | 96 ход/мин |
| ► JYPR 46 | 46 л/ч | 230 бар | DN10 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 60 | 60 л/ч | 180 бар | DN10 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 75 | 75 л/ч | 150 бар | DN10 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 92 | 92 л/ч | 125 бар | DN10 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 120 | 120 л/ч | 95 бар | DN10 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 175 | 175 л/ч | 65 бар | DN15 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 200 | 200 л/ч | 58 бар | DN15 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 252 | 252 л/ч | 45 бар | DN15 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 315 | 315 л/ч | 37 бар | DN15 под приварку | 1,5 кВт | 144 ход/мин |
| ► JYPR 400 | 400 л/ч | 30 бар | DN25 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 500 | 500 л/ч | 24 бар | DN25 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 600 | 600 л/ч | 20 бар | DN25 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 720 | 720 л/ч | 17 бар | DN25 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 830 | 830 л/ч | 14 бар | DN25 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 960 | 960 л/ч | 12 бар | DN40 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 1100 | 1100 л/ч | 10 бар | DN40 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 1250 | 1250 л/ч | 9 бар | DN40 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 1420 | 1420 л/ч | 8 бар | DN40 фланцы | 1,5 кВт | 144 ход/мин |
| ► JYPR 1600 | 1600 л/ч | 7 бар | DN40 фланцы | 1,5 кВт | 144 ход/мин |

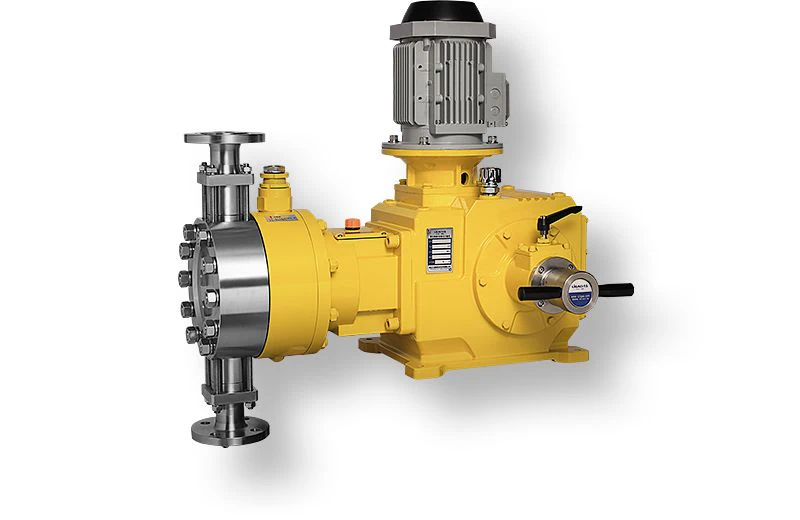

Серия JYPD - от 25 до 3350 л/час - до 700 бар
- Производительность от 25 до 3350 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 700 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Клапаны безопасности, спуска воздуха и заправки в базе
- Возможность установки двойной мембраны с датчиком разрыва
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций | |
|---|---|---|---|---|---|---|
| 3 кВт | 4 кВт | |||||
| ► JYPD 25 | 25 л/ч | 700 бар | - | DN10 под приварку | 3 / 4 кВт | 96 ход/мин |
| ► JYPD 40 | 40 л/ч | 520 бар | 700 бар | DN10 под приварку | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 80 | 80 л/ч | 300 бар | 420 бар | DN10 под приварку | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 100 | 100 л/ч | 220 бар | 320 бар | DN10 под приварку | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 125 | 125 л/ч | 190 бар | 260 бар | DN10 под приварку | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 155 | 155 л/ч | 160 бар | 210 бар | DN15 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 200 | 200 л/ч | 120 бар | 170 бар | DN15 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 300 | 300 л/ч | 85 бар | 110 бар | DN15 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 330 | 330 л/ч | 75 бар | 100 бар | DN25 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 425 | 425 л/ч | 60 бар | 83 бар | DN25 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 525 | 525 л/ч | 48 бар | 66 бар | DN25 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 670 | 670 л/ч | 37 бар | 52 бар | DN25 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 820 | 820 л/ч | 31 бар | 42 бар | DN25 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 1000 | 1000 л/ч | 25 бар | 35 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 1200 | 1200 л/ч | 21 бар | 30 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 1315 | 1315 л/ч | 19 бар | 27 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 1400 | 1400 л/ч | 18 бар | 25 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 1630 | 1630 л/ч | 16 бар | 21 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 1880 | 1880 л/ч | 14 бар | 19 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 2130 | 2130 л/ч | 12 бар | 17 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 2400 | 2400 л/ч | 11 бар | 15 бар | DN40 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 2700 | 2700 л/ч | 10 бар | 13 бар | DN50 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 3000 | 3000 л/ч | 8 бар | 12 бар | DN50 фланцы | 3 / 4 кВт | 144 ход/мин |
| ► JYPD 3350 | 3350 л/ч | 7 бар | 10 бар | DN50 фланцы | 3 / 4 кВт | 144 ход/мин |

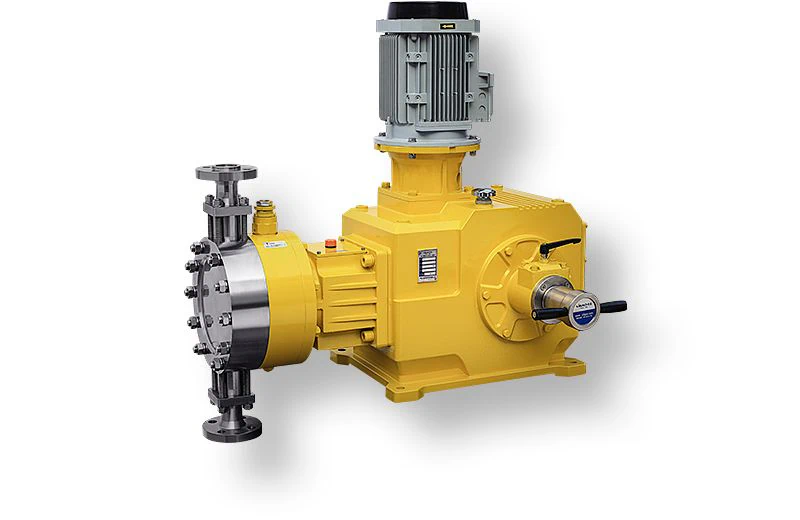

Серия JYPT - от 80 до 10200 л/час - до 700 бар
- Производительность от 80 до 10200 литров в час
- В диапазоне производительности 30-100% точность дозации 1%
- Давление до 700 бар
- Давление не зависит от производительности
- Проточная часть из AISI304 или AISI316
- Клапаны безопасности, спуска воздуха и заправки в базе
- Возможность установки двойной мембраны с датчиком разрыва
- Возможность установки взрывобезопасного привода
| модель Ligao |
производи-тельность | давление | патрубки | привод | количество пульсаций | ||
|---|---|---|---|---|---|---|---|
| 5,5 кВт | 7,5 кВт | 11 кВт | |||||
| ► JYPT 80 | 80 л/ч | 560 бар | 700 бар | - | DN15 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 132 | 130 л/ч | 360 бар | 510 бар | 700 бар | DN15 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 205 | 200 л/ч | 240 бар | 330 бар | 480 бар | DN15 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 302 | 300 л/ч | 160 бар | 230 бар | 350 бар | DN15 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 350 | 350 л/ч | 140 бар | 200 бар | 300 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 450 | 450 л/ч | 110 бар | 160 бар | 240 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 552 | 550 л/ч | 95 бар | 130 бар | 200 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 705 | 705 л/ч | 75 бар | 100 бар | 150 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 880 | 880 л/ч | 60 бар | 82 бар | 120 бар | DN25 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 1060 | 1060 л/ч | 50 бар | 68 бар | 100 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 1260 | 1260 л/ч | 41 бар | 57 бар | 85 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 1400 | 1400 л/ч | 37 бар | 52 бар | 80 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 1500 | 1500 л/ч | 35 бар | 49 бар | 75 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 1720 | 1720 л/ч | 30 бар | 42 бар | 63 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 2000 | 2000 л/ч | 26 бар | 37 бар | 55 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 2265 | 2265 л/ч | 23 бар | 32 бар | 48 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 2550 | 2550 л/ч | 21 бар | 29 бар | 43 бар | DN40 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 2870 | 2870 л/ч | 18 бар | 25 бар | 38 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 3200 | 3200 л/ч | 16 бар | 23 бар | 35 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 3580 | 3580 л/ч | 15 бар | 21 бар | 31 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 4300 | 4300 л/ч | 12 бар | 17 бар | 26 бар | DN50 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 5150 | 5150 л/ч | 10 бар | 14 бар | 22 бар | DN65 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 6000 | 6000 л/ч | 9 бар | 12 бар | 18 бар | DN65 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 7000 | 7000 л/ч | 8 бар | 10 бар | 16 бар | DN65 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 8050 | 8050 л/ч | 7 бар | 9 бар | 14 бар | DN80 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 9100 | 9100 л/ч | 6 бар | 8 бар | 12 бар | DN80 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
| ► JYPT 10200 | 10200 л/ч | 5 бар | 7 бар | 10 бар | DN80 фланцы | 5,5 / 7,5 / 11 кВт | 96 ход/мин |
Каталог дозирующих насосов OBL
Мембранные дозирующие насосы OBL
Возможность изготовления взрывобезопасной версии.
Простота и лёгкость в обслуживании благодаря сокращённому количеству компонентов.
Регулировка производительности от 0 до 100%.
Уровень подачи практически не зависит от изменения рабочего давления системы.
Максимальная высота самовсасывания 1,5 м водяного столба.
Установка в ряд до 10 проточных частей с 10-кратным увеличением производительности.
| модель OBL (кликабельно) | производи- тельность | давление | количество пульсаций | вязкость | патрубки | привод |
|---|---|---|---|---|---|---|
| M-7 | до 7 л/час | до 12 бар | 70 ход/мин | до 800 сСт | 3/8" | 0,37 кВт |
| M-11 | до 11 л/час | до 12 бар | 36 ход/мин | до 2000 сСт | 3/8" | 0,37 кВт |
| M-16 | до 16 л/час | до 12 бар | 50 ход/мин | до 1500 сСт | 3/8" | 0,37 кВт |
| M-23 | до 23 л/час | до 12 бар | 70 ход/мин | до 800 сСт | 3/8" | 0,37 кВт |
| M-31 | до 31 л/час | до 10 бар | 95 ход/мин | до 400 сСт | 3/8" | 0,37 кВт |
| M-35 | до 35 л/час | до 10 бар | 36 ход/мин | до 2000 сСт | 3/8" | 0,37 кВт |
| M-37 | до 37 л/час | до 10 бар | 115 ход/мин | до 300 сСт | 3/8" | 0,37 кВт |
| M-49 | до 49 л/час | до 10 бар | 50 ход/мин | до 1500 сСт | 3/8" | 0,37 кВт |
| M-50 | до 50 л/час | до 10 бар | 155 ход/мин | до 100 сСт | 3/8" | 0,37 кВт |
| M-75 | до 75 л/час | до 10 бар | 70 ход/мин | до 800 сСт | 3/8" | 0,37 кВт |
| M-101 | до 101 л/час | до 10 бар | 95 ход/мин | до 400 сСт | 3/8" | 0,37 кВт |
| M-102 | до 100 л/час | до 8 бар | 36 ход/мин | до 2000 сСт | 3/4" | 0,37 кВт |
| M-120 | до 120 л/час | до 10 бар | 115 ход/мин | до 300 сСт | 3/8" | 0,37 кВт |
| M-131 | до 132 л/час | до 8 бар | 50 ход/мин | до 1500 сСт | 3/4" | 0,37 кВт |
| M-150 | до 150 л/час | до 5 бар | 36 ход/мин | до 2000 сСт | 1" | 0,37 кВт |
| M-155 | до 155 л/час | до 10 бар | 155 ход/мин | до 100 сСт | 3/8" | 0,37 кВт |
| M-201 | до 197 л/час | до 7 бар | 70 ход/мин | до 800 сСт | 3/4" | 0,37 кВт |
| M-190 | до 200 л/час | до 5 бар | 50 ход/мин | до 1500 сСт | 1" | 0,37 кВт |
| M-261 | до 260 л/час | до 7 бар | 95 ход/мин | до 400 сСт | 3/4" | 0,37 кВт |
| M-301 | до 300 л/час | до 5 бар | 70 ход/мин | до 800 сСт | 1" | 0,37 кВт |
| M-321 | до 320 л/час | до 6 бар | 115 ход/мин | до 300 сСт | 1" | 0,37 кВт |
| M-421 | до 420 л/час | до 6 бар | 155 ход/мин | до 100 сСт | 1" | 0,37 кВт |
| M-431 | до 435 л/час | до 5 бар | 95 ход/мин | до 400 сСт | 1" | 0,37 кВт |
| M-521 | до 520 л/час | до 5 бар | 115 ход/мин | до 300 сСт | 1" | 0,37 кВт |
| M-660 | до 660 л/час | до 3,5 бар | 155 ход/мин | до 100 сСт | 1" | 0,37 кВт |
| M-800 | до 800 л/час | до 3,5 бар | 155 ход/мин | до 100 сСт | 1" | 0,37 кВт |
| M-810 | до 810 л/час | до 5 бар | 70 ход/мин | до 800 сСт | 1"1/2' | 0,75 кВт |
| M-1070 | до 1070 л/час | до 5 бар | 95 ход/мин | до 400 сСт | 1"1/2' | 0,75 кВт |
| M-1260 | до 1260 л/час | до 5 бар | 115 ход/мин | до 300 сСт | 1"1/2' | 0,75 кВт |
| M-1500 | до 1500 л/час | до 5 бар | 155 ход/мин | до 100 сСт | 1"1/2' | 0,75 кВт |
| ME-750 | до 750 л/час | до 6 бар | 60 ход/мин | до 800 сСт | 1"1/2' | 2,2 кВт |
| ME-1000 | до 1000 л/час | до 6 бар | 82 ход/мин | до 400 сСт | 1"1/2' | 2,2 кВт |
| ME-1250 | до 1250 л/час | до 5 бар | 100 ход/мин | до 300 сСт | 1"1/2' | 2,2 кВт |
| ME-1500 | до 1500 л/час | до 4 бар | 123 ход/мин | до 200 сСт | 1"1/2' | 2,2 кВт |
Технические характеристики
мембранных дозирующих насосов OBL
Общее описание
Дозирующие насосы (другое название дозировочные насосы или насосы-дозаторы) серии М (Мембранные) являются моделями из семейства возвратно-поступательных нагнетательных насосов с контролем объёма и имеют так называемую механическую мембрану, так как возвратно-поступательное движение создаётся напрямую за счёт механического воздействия коленчатого вала без гидравлического масла или поршня.
Механическая мембрана работает почти как поршень, однако ещё и осуществляет подачу и является разделяющим элементом между перекачиваемой жидкостью и механизмом.
Насосы серии М имеют два преимущества:
- отсутствие протечек перекачиваемой жидкости;
- отсутствие плунжерного уплотнения, а соответственно и проблем с износом.
Коленчатый вал приводится в движение электромотором постоянной скорости (1500 об/мин), а количество циклов мембраны определяется внутренним редуктором с червячной шестерней, погруженным в масло.
Принцип работы
Мембранные дозировочные насосы серии М (Мембранные) имеют пружинно-возвратный механизм, соединённый с выходным патрубком, сделанным из материала (пластик или металл), химически совместимого с перекачиваемой жидкостью. Корпус механизма имеет редуктор, механическую мембранную двигательную систему и систему регулирования расхода.
Обычно агрегаты имеют электромотор с редуктором, имеющим червячную шестерню, объединённую с канальным механизмом. Последний имеет неподвижный эксцентрик и пружину, которая задаёт осевое возвратно-поступательное движение ползуна, чей конец закреплён на механической мембране; оба механизма погружены в масло.
Во время фазы нагнетания эксцентрик сжимает пружину и в то же самое время двигает ползун вперёд, что приводит к механической деформации мембраны и давлению на жидкость, которая начинает двигаться в нагнетательный трубопровод. Во время фазы всасывания пружина разжимается, отодвигая ползун, в результате чего механическая мембрана вновь деформируется и, создавая вакуум, вызывает поступление жидкости внутрь агрегата.
Обратный клапан на выходном патрубке контролирует вход и выход жидкости из патрубка и определяет направление потока.
Система регулирования расхода контролирует объем перекачиваемой жидкости при помощи изменения возвратного хода ползуна и механической мембраны. Стандартная регулировка выполняется вручную при помощи ручки и линейного нониуса. Кроме того (по запросу), может использоваться система автоматического регулирования.
Мембранные насосы-дозаторы представляют семейство возвратно-поступательных объёмных насосов, имеющих регулируемое нагнетание.
Это объёмные насосы, для которых требуется установка предохранительного клапана на нагнетательном трубопроводе для защиты от избыточного давления. Рабочее давление НЕ должно превышать максимально допустимое давление, указанное на именной табличке, даже в случае открытия (нагнетания) внешнего предохранительного клапана.
Материал конструкции внешних компонентов обеспечивает высокую защиту от ударов. За исключением выходного патрубка, внешняя поверхность аппарата обработана для защиты от коррозии. Металлические детали обеспечивают правильное заземление. Можно горизонтально установить параллельные аппараты, работающие от одного редуктора, и в них эксцентриковые валы соединены вместе при помощи стыка. Частота хода в минуту каждой механической мембраны одинакова для разных выходных патрубков и равна передаточному числу червячной шестерни редуктора.
Материалы изготовления элементов проточных частей
| PP | PP 11 | PP 32 | A | S | T | P | |
| Проточная часть | PP | PP | PP | AISI 316L | PVDF | PTFE | PVC |
| Направляющая клапана | PP | PP | PP | PP | PVDF | PTFE | PP |
| Седло клапана | PVC | AISI 316L | INCOLOY 825 | AISI 316L | PVDF | PTFE | PVC |
| Клапан | Pyrex | AISI 316L | HASTELOY C | AISI 316L | Pyrex/Ceramic | PTFE/Ceramic | Pyrex/Ceramic |
| Уплотнение клапана | Viton | Viton | Viton | Viton | Viton | Viton | Viton |
| Корпус клапана | PP | PP | PP | AISI 316L | PVDF | PTFE | PVC |
| Мембрана | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
PP - полипропиленPTFE - фторопласт (политетрафторэтилен)
PVC - ПВХ (поливинилхлорид) Viton - витон (фторкаучук)
PDVF - поливинилиденфторид Ceramic - керамика
INCOLOY 825 - сплав никель-железо-хром с добавлением молибдена, меди и титана
HASTELOY C - сплав с высокой стойкостью к коррозии с содержанием хрома, молибдена, вольфрама и железа
Pyrex - жаропрочное боросиликатное стекло
Устройство мембраны в разрезе
Уникальная и запатентованная OBL конструкция механической мембраны дозирующего насоса позволяет контролировать рабочий объем от 0 до 100% и давать рабочие характеристики подобно плунжерной проточной части.
Таким образом, подача практически не зависит от изменений давления в системе. На деле потеря производительности составляет 1% при увеличении давления с каждым нарастающим баром давления.
Мембранный дозировочный насос в разрезе
Ресурс расходных частей
Ресурс мембраны
Разрыв мембраны обычно вызван избыточным давлением и/или высокой температурой перекачиваемой жидкости. Срок службы механический мембраны зависит от рабочих условий:
- более 20 000 часов для работы с перерывами (режим 12/24 часа);
- 10 000 часов для непрерывной работы (режим 24/24 часа).
Значения являются примерными и могут отличаться в зависимости от того, работает ли насос-дозатор в тяжёлых условиях. Инструкции по демонтажу или замене выходного патрубка и мембраны аналогичны для всех моделей.
Ресурс подшипников
Замена подшипников осуществляется в соответствии с рабочими условиями:
- каждые 20 000 часов для непрерывной работы с максимальной производительностью;
- каждые 40 000 часов для непрерывной работы в менее суровых рабочих условиях.
Для установки подшипников рекомендуется использовать муфту, оказывающую давление на накладное кольцо. В случае объединения валов установите муфту на внутреннее опорное кольцо. Для объединения на отверстии примените давление на внешнее кольцо. Убедитесь, что поверхность соответствующих мест для установки смазана для упрощения монтажа.
Система ручной регулировки расхода
Регулирование расхода может выполняться постоянно во время работы или в покое. Однако в любом случае регулирование упрощается на работающем агрегате, особенно это касается моделей большого диаметра.
Стандартное ручное регулирование осуществляется при помощи колёсика с регулятором. Ручка имеет градуировку от 0 до 10 на фиксированном линейном нониусе. Линия фиксированного нониуса - это отметка для настройки нужного расхода в системе регулирования в процентах. Полный поворот ручки соответствует диапазону регулирования от 1% до 100%.

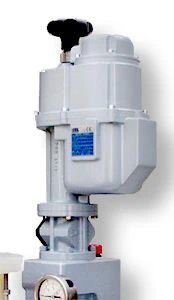

Система автоматический (электронной) регулировки расхода
Все модели могут поставляться с электрическим сервомотором или дооснащаться им после поставки.
Сервомотор (сервопривод), в отличие от ручного регулирования посредством вращения нониуса, позволяет контролировать поток полностью автоматически.
Сервоприводы OBL имеют следующие характеристики:
- Пыле и влагозащита по IP66
- Ручная регулировка в аварийном режиме
- Противоконденсатный обогрев (по запросу)
- Нестандартные напряжения и частоты
- Переключатель режима автоматический или ручной
Уровень подачи регулируется в соответствии со следующими входными сигналами:
- 4-20 мА, 0-20 мА, 20-4 мА и 0-10 В
- Импульсы (0-2 Гц, 0-30 Гц)
- Протокол RS 485
- PROFIBUS DP

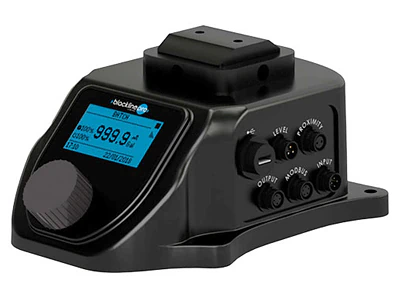

Блок управления PRO
|
Представляем Вашему вниманию надстраиваемый блок управления PRO дозирующими насосами серий M и R линейки BlackLine завода-изготовителя OBL (Италия). Повышающее гибкость работы с насосом современное решение на базе электронного блока управления для автоматизации и бескомпромиссной дозации. Возможности
|
 |
2х и 3х-кратное увеличение производительности
|
Дозирующие насосы OBL имеют уникальную возможность установки двух или трёх проточных частей в ряд, что позволит увеличить производительность соответственно в два или три раза. При этом электропривод используется только один, в некоторых случаях повышенной мощности. Особенностью данного решения является то, что проточные части могут быть и независимыми, и объединёнными между собою общей магистральной трубой. В первом случае можно перекачивать одну жидкость с повышенной производительностью, а во втором случае дозировать две или три различные жидкостей равным порциями. |
|
Руководства по эксплуатации
Как выбрать и купить мембранный дозирующий насос?
Для того, чтобы выбрать и купить насосы дозировочный OBL (Италия) вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер, исходя из задачи, а также порекомендовать дополнительные опции, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса, его мембран и клапанов.
Наша компания - официальный дилер OBL (Италия) в России, и вы можете купить у нас любой интересующий вас насос-дозатор по самой низкой цене с доставкой в кратчайшие сроки. Большая часть оборудования всегда есть на нашем складе в Москве.
Терминалы выдачи грузов имеются в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Возможна доставка до адреса получателя.

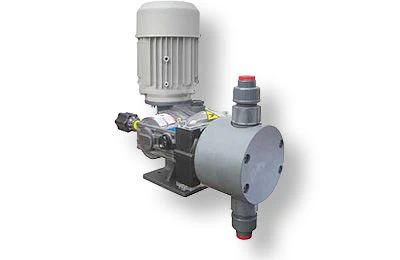

Поршневые дозирующие насосы OBL
Возможность изготовления взрывобезопасной версии.
Регулировка производительности от 0 до 100%.
Наличие моделей с высоким давлением и высокой вязкостью.
Применение сальникового уплотнения, наличие фланцевых присоединений.
Температура работы до +90°С.
Механизм редуктора в масляной ванне.
Установка в ряд до 10 проточных частей с 10-кратным увеличением производительности.
| модель OBL (кликабельно) | производи- тельность | давление | количество пульсаций | вязкость | патрубки | привод |
|---|---|---|---|---|---|---|
| R-6 | до 2,2 л/час | до 40 бар | 50-115 ход/мин | до 2000 сСт | 1/4" | 0,37 кВт |
| R-10 | до 7 л/час | до 100 бар | 36-115 ход/мин | до 55000 сСт | 3/8" | 0,37 кВт |
| R-16 | до 18 л/час | до 100 бар | 36-115 ход/мин | до 55000 сСт | 3/8" | 0,37 кВт |
| R-25 | до 45 л/час | до 30 бар | 36-115 ход/мин | до 55000 сСт | 3/8" | 0,37 кВт |
| R-30 | до 65 л/час | до 30 бар | 36-115 ход/мин | до 55000 сСт | 3/8" | 0,37 кВт |
| R-43 | до 150 л/час | до 12 бар | 36-115 ход/мин | до 55000 сСт | 3/8" | 0,37 кВт |
| R-50 | до 200 л/час | до 10 бар | 36-115 ход/мин | до 55000 сСт | 1/2" | 0,37 кВт |
| R-62 | до 300 л/час | до 7 бар | 36-115 ход/мин | до 55000 сСт | 3/4" | 0,37 кВт |
Технические характеристики
поршневых дозировочных насосов OBL
Общее описание
Поршневые насосы-дозаторы (они же дозирующие насосы или дозировочные насосы) OBL серии R имеют плунжерный выходной патрубок и пружинно-возвратный механизм. Они являются простейшими машинами из серии линейки OBL и входят в семейство нагнетательных насосов с контролем объёма. Коленчатый вал приводится в движение электромотором постоянной скорости (1500 об/мин), а количество ходов в минуту определяется внутренним редуктором с червячной шестерней, погруженным в масло.
Принцип работы
Механические поршневые дозирующие насосы серии R имеют пружинно-возвратный механизм, соединённый с выходным патрубком. Они изготавливаются из различных материалов, которые подберутся под вашу задачу для химической совместимости с перекачиваемой жидкостью. Конструкция включает в себя электропривод, поршневую систему и регулятор расхода.
Насосы оснащены электромотором с редуктором, имеющим червячную передачу, объединённую с канальным механизмом. Последний имеет неподвижный эксцентрик и пружину, которая задаёт осевое возвратно-поступательное движение поршня; оба механизма погружены в масло.
Во время фазы нагнетания эксцентрик сжимает пружину и в то же самое время двигает поршень вперёд, что приводит к давлению на жидкость в выходном патрубке, которая начинает двигаться в нагнетательный трубопровод. Во время фазы всасывания пружина разжимается, отодвигая ползун и, создавая разрежение, вызывает поступление жидкости в напорный патрубок.
Обратный клапан на выходном патрубке контролирует вход и выход жидкости из патрубка и определяет направление потока.
Система регулирования расхода контролирует объем перекачиваемой жидкости при помощи изменения длины хода поршня. Стандартная регулировка выполняется вручную при помощи ручки и линейного нониуса.
Это объёмные насосы, для которых требуется установка предохранительного клапана на нагнетательном трубопроводе для защиты от избыточного давления. Рабочее давление НЕ должно превышать максимально допустимое давление, указанное на шильде.
Материал конструкции компонентов обеспечивает высокую защиту от внешних повреждений. За исключением проточной части, внешняя поверхность насоса обработана для защиты от коррозии. Металлические детали могут быть заземлены. Возможно горизонтально установить параллельно два или три насоса, работающих от одного редуктора. Частота ходов в минуту поршня каждого агрегата в отдельности одинакова и равна передаточному числу червячной шестерни редуктора.
Материалы изготовления элементов проточных частей
| Серии RBB и RCC | |||||
| A | P | PP 11 | A TL | AC | |
| Проточная часть | AISI 316L | PVC | PVC | AISI 316L | AISI 316L |
| Плунжер | AISI 316L | CERAMIC | CERAMIC | AISI 316L | CERAMIC |
| Сальник | PTFE | PTFE | PTFE | PTFE | PTFE |
| Седло клапана | AISI 316L | CERAMIC | AISI 316L | AISI 316L | AISI 316L |
| Направляющая клапана | PP | PP | PP | PP | PP |
| Клапан | AISI 316L | CERAMIC | AISI 316L | AISI 316L | AISI 316L |
| Уплотнение клапана | FPM | FPM | FPM | FPM | FPM |
| Серия RBA | |||||||||||
| PAE | PAF | PCE | PCF | PCB | PCV | AAF | AAE | ACE | ACV | ACF | |
| Проточная часть | PVC | PVC | PVC | PVC | PVC | PVC | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L |
| Плунжер | AISI 316L | AISI 316L | CERAMIC | CERAMIC | CERAMIC | CERAMIC | AISI 316L | AISI 316L | CERAMIC | CERAMIC | CERAMIC |
| Материал манжеты | EPDM | FPM | EPDM | FPM | EPDM | VULCOL. | FPM | EPDM | EPDM | VULCOL. | FPM |
| Седло клапана | AISI 316L | AISI 316L | PVC | PVC | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L |
| Направляющая клапана | PP | PP | PP | PP | PP | PP | PP | PP | PP | PP | PP |
| Клапан | AISI 316L | AISI 316L | PYREX | PYREX | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L | AISI 316L |
PP - полипропиленPTFE - фторопласт (политетрафторэтилен)
PVC - ПВХ (поливинилхлорид) Viton - витон (фторкаучук)
PDVF - поливинилиденфторид Ceramic - керамика
INCOLOY 825 - сплав никель-железо-хром с добавлением молибдена, меди и титана
HASTELOY C - сплав с высокой стойкостью к коррозии с содержанием хрома, молибдена, вольфрама и железа
Pyrex - жаропрочное боросиликатное стекло
Работа с растворами вязкостью до 55000 сСт
Для работы со средами вязкостью до 55000 сСт некоторые модели из списка ниже могут исполняться в модификации HV (High Viscosity).
Модификация HV подразумевает следующие нюансы устройства:
- модель с частотой хода поршня 36 раз в минуту,
- модель с частотой хода поршня 50 раз в минуту.
Рабочее давление составит 10 бар.
Диаметр патрубков увеличен до 1/2 дюйма.
Внутреннее строение при этом может быть только версии A (см. вкладку "Материалы внутреннего строения").
Если требуется давление 100 бар
Линейка поршневых дозировочных насосов серии R завода-изготовителя OBL не ограничивается 10 барами в версиях A и P и не ограничивается 40 барами в версии ATL. Две модели из семейства RCC могут исполняться в версии с поддержанием высокого давления - 100 бар. Это модели RCC-10 и RCC-16. Ниже вы найдёте их с списке представленных моделей и, кликнув на них, сможете ознакомиться с детальным описанием.

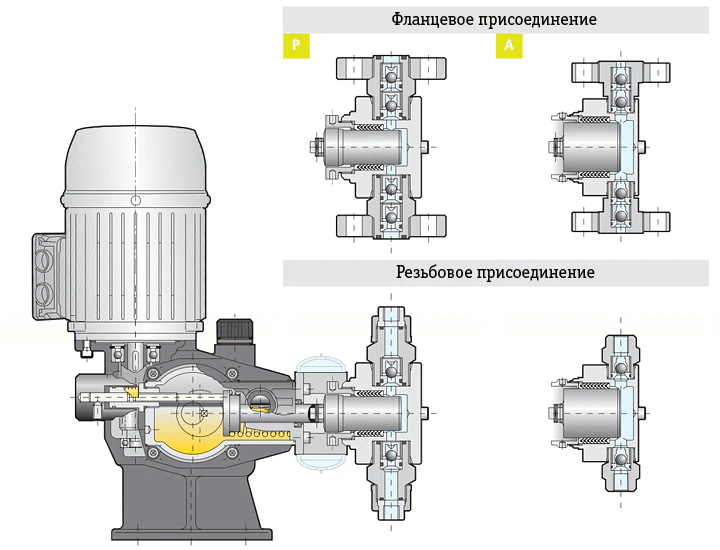

Поршневой насос-дозатор в разрезе
Система ручной регулировки расхода
Система автоматический (электронной) регулировки расхода
2х и 3х-кратное увеличение производительности
Руководства по эксплуатации
Как выбрать и купить поршневой дозирующий насос?
Краткий обзор представленной продукции
Мембранный дозирующий насос (он же дозировочный насос или насос-дозатор) Ligao серии G представляет собой объемный мембранный насос-дозатор с механическим беспружинным приводом. Различные материалы проточной части выбираются в соответствии с различными требованиями к средам.
Номинальная производительность линейки находится в диапазоне 10-3600 л/ч, а давление до 12 Бар. Рабочий объем нагнетания насоса можно регулировать, вращения ручку маховика. Независимо от того, работает насос или нет, его можно регулировать от 0% до 100%. В диапазоне расхода от 30% до 100% погрешность в установившемся режиме составляет ±1%. Насос обладает простой конструкцией, низким энергопотреблением, точным дозированием и очень практичнен.
Мембранный дозирующий насос Ligao серии KD представляет собой объемный мембранный насос-дозатор с пружинным возвратным механизмом.
Мембранный дозирующий электромагнитный насос Ligao серии JLM представляет собой дозатор с микропроцессорным управлением.

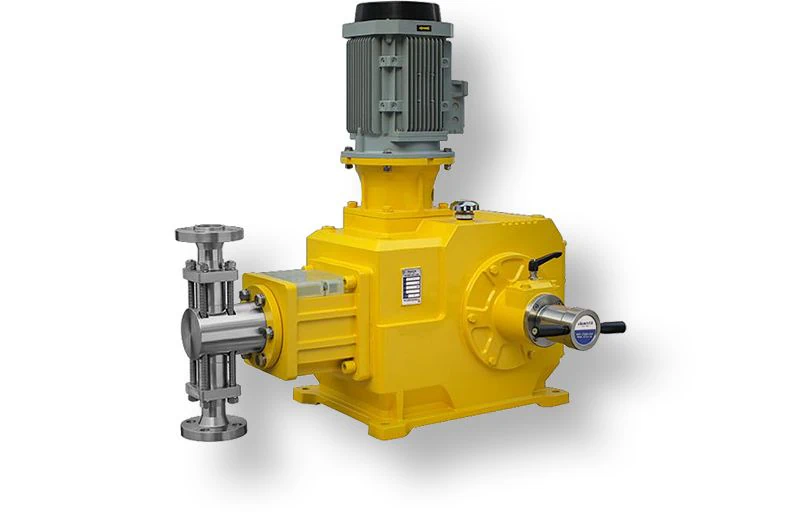

Поршневые дозаторы Ligao серий JP - это плунжерные дозаторы с большим давлением.
Цифровые дозаторы JMA и DMA - это полностью цифровые мультифункциональные комбайны с широким функционалом, удалённым управлением и множеством портов. Являются ближайшими аналогами насосов Grundfos серий DDA, DDC и DDE.
Все насосы доступны в исполнении проточной части из ПВХ, нержавеющая сталь 304, 316, а также PTFE (политетрафторэтилен, фторопласт-4) и PVDF (поливинилиденфторид, фторопласт-2).
Некоторые насосы могут быть оснащены взрывозащищенными двигателями или двигателями с регулируемой частотой в соответствии с требованиями.
