Перистальтические насосы
Перистальтические насосы Huayun (Китай) и Ragazzini (Италия), вся техническая документация на сайте, цены и гарантия завода, официальный дилер в России. Проконсультируем, подберём, поставим.

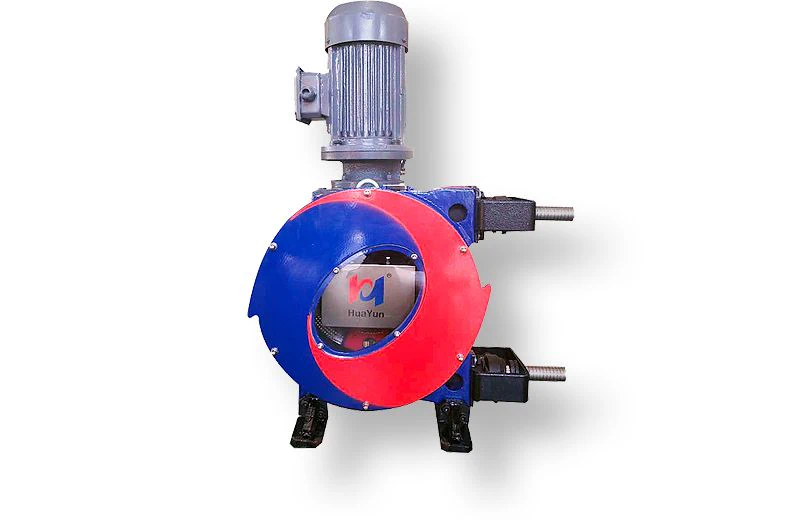

Каталог перистальтических насосов Huayun
Серия Z - моноблочное исполнение
- деликатное перемещение
- отсутствие контакта продукта с врешней средой
- самовсасывание с 9,5 метров
- патентованная система роликов
- надёжные многослойные шланги из различных мастериалов
- реверс
- большой спектр дополнителььных опций
Звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи!
| модель Huayun (кликабельно) |
производительность | давление | вязкость | патрубки | частицы | |
|---|---|---|---|---|---|---|
| без остановок | с остановками | |||||
| IHP-5Z | до 0,025 м³/час | - | до 8 бар | до 20000 сСт | 5 мм | 1,5 мм |
| IHP-10Z | до 0,08 м³/час | - | до 8 бар | до 20000 сСт | 10 мм | 3 мм |
| IHP-15Z | до 0,18 м³/час | - | до 8 бар | до 20000 сСт | 15 мм | 5 мм |
| IHP-20Z | до 0,35 м³/час | до 0,6 м³/час | до 16 бар | до 30000 сСт | 20 мм | 6 мм |
| IHP-25Z | до 0,7 м³/час | до 1,5 м³/час | до 16 бар | до 30000 сСт | 25 мм | 8 мм |
| IHP-32Z | до 1,5 м³/час | до 3 м³/час | до 16 бар | до 30000 сСт | 32 мм | 10 мм |
| IHP-40Z | до 3 м³/час | до 5,5 м³/час | до 16 бар | до 50000 сСт | DN40 | 13 мм |
| IHP-50Z | до 6,15 м³/час | до 13 м³/час | до 16 бар | до 50000 сСт | DN50 | 15 мм |
| IHP-65Z | до 11 м³/час | до 26 м³/час | до 16 бар | до 50000 сСт | DN65 | 20 мм |
| IHP-80Z | до 20 м³/час | до 45 м³/час | до 16 бар | до 50000 сСт | DN80 | 25 мм |
| IHP-90Z | до 45 м³/час | до 65 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| IHP-100Z | до 56 м³/час | до 80 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| IHP-125Z | до 90 м³/час | до 125 м³/час | до 10 бар | до 50000 сСт | DN125 | 40 мм |
Серия T - консольное исполнение
- деликатное перемещение
- отсутствие контакта продукта с врешней средой
- самовсасывание с 9,5 метров
- патентованная система роликов
- надёжные многослойные шланги из различных мастериалов
- реверс
- большой спектр дополнителььных опций
Звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи!
| модель Huayun (кликабельно) |
производительность | давление | вязкость | патрубки | частицы | |
|---|---|---|---|---|---|---|
| без остановок | с остановками | |||||
| IHP-5T | до 0,0143 м³/час | до 0,02 м³/час | до 16 бар | до 20000 сСт | 5 мм | 1,5 мм |
| IHP-10T | до 0,057 м³/час | до 0,08 м³/час | до 16 бар | до 20000 сСт | 10 мм | 3 мм |
| IHP-15T | до 0,13 м³/час | до 0,18 м³/час | до 16 бар | до 20000 сСт | 15 мм | 5 мм |
| IHP-20T | до 0,3 м³/час | до 0,42 м³/час | до 16 бар | до 30000 сСт | 20 мм | 6 мм |
| IHP-25T | до 0,6 м³/час | до 0,74 м³/час | до 16 бар | до 30000 сСт | 25 мм | 8 мм |
| IHP-32T | до 1,0 м³/час | до 1,4 м³/час | до 16 бар | до 30000 сСт | 32 мм | 10 мм |
| IHP-40T | до 2,5 м³/час | до 3,5 м³/час | до 16 бар | до 50000 сСт | 40 мм | 13 мм |
| IHP-50T | до 6,0 м³/час | до 8,4 м³/час | до 16 бар | до 50000 сСт | DN50 | 15 мм |
| IHP-65T | до 11 м³/час | до 17,9 м³/час | до 16 бар | до 50000 сСт | DN65 | 20 мм |
| IHP-75T | до 20 м³/час | до 28 м³/час | до 16 бар | до 50000 сСт | DN80 | 25 мм |
| IHP-90T | до 43 м³/час | до 60 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| IHP-100T | до 50 м³/час | до 69,8 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| 2IHP-65T | до 22 м³/час | до 30,6 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| 2IHP-75T | до 40 м³/час | до 56 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| 2IHP-90T | до 86 м³/час | до 120 м³/час | до 16 бар | до 50000 сСт | DN100 | 30 мм |
| 2IHP-100T | до 100 м³/час | до 140 м³/час | до 16 бар | до 50000 сСт | DN125 | 30 мм |
Каталог перистальтических насосов Ragazzini
- деликатное перемещение
- отсутствие контакта продукта с врешней средой
- самовсасывание с 8,5 метров
- ролики на подшипнииках
- надёжные многослойные шланги из различных мастериалов
- реверс
- большой спектр дополнителььных опций
Звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи!
| модель Ragazzini (кликабельно) |
производительность | давление | вязкость | патрубки | частицы | |
|---|---|---|---|---|---|---|
| без остановок | с остановками | |||||
| PSF3-S | до 0,008 м³/час | до 0,054 м³/час | до 8 бар | до 20000 сСт | 3/8" | 2 мм |
| PSF3 | до 0,03 м³/час | до 0,18 м³/час | до 8 бар | до 20000 сСт | 3/8" | 4 мм |
| PSF2 | до 0,1 м³/час | до 0,8 м³/час | до 8 бар | до 20000 сСт | 3/4" | 6,4 мм |
| PSF1 | до 0,5 м³/час | до 3,2 м³/час | до 8 бар | до 30000 сСт | 1" 1/4' | 10,4 мм |
| MS0 | до 1,2 м³/час | до 5,1 м³/час | до 15 бар | до 50000 сСт | 1" 1/4' | 13,6 мм |
| MS1 | до 2,0 м³/час | до 8,2 м³/час | до 15 бар | до 50000 сСт | 1" 1/2' | 16 мм |
| MS2 | до 4,9 м³/час | до 17,4 м³/час | до 15 бар | до 50000 сСт | 2" | 22 мм |
| MS3 | до 10,2 м³/час | до 31,5 м³/час | до 15 бар | до 50000 сСт | 2" 1/2' | 27,2 мм |
| SF100 | до 14,2 м³/час | до 30,1 м³/час | до 15 бар | до 70000 сСт | 3" | 30 мм |
| SF190 | до 18,6 м³/час | до 34 м³/час | до 15 бар | до 70000 сСт | 3" | 36 мм |
| DF100 | до 27,1 м³/час | до 59,3 м³/час | до 8 бар | до 70000 сСт | 3" | 30 мм |
| DF190 | до 42,3 м³/час | до 66,2 м³/час | до 8 бар | до 70000 сСт | 4" | 36 мм |
Краткий обзор представленной продукции
Принцип работы перистальтических насосов берёт своё начало от перистальтики в теле человека.
Этот термин обозначает волнообразное сокращение стенок полых трубчатых органов, например пищевода, способствующее продвижению их содержимого к выходным отверстиям. В случае с насосом, эластомерная трубка его проточной части волнообразно сжимается (сдавливается) по всей длине с помощью роликов, которые толкают жидкость, содержащуюся внутри этой трубки.
После проката ролика трубка разжимается в обычное состояние, что создаёт в ней разряжение, который засасывает жидкость и перемещает её в виде равномерного потока. Продукт перекачивается максимально деликатно без повреждений как его самого, так и содержащихся в нём мягких или твёрдых частиц. Продукт полностью изолирован от внешнего мира внутренней стенкой трубки.
По своей сути перистальтический насос представляет собою непрерывно вращающийся ротор с установленными на нём роликами, которые постоянно давят на трубку и сдавливают её часть от начала до конца.
В то время как один из роликов заканчивает сдавливать трубку на конце, второй, расположенный на диаметрально противоположном конце ротора, начинает движение по началу трубки, таким образом процесс не прерывается и жидкость не стекает обратно. Это действие перемещает жидкость через трубку с постоянной скоростью перемещения для каждого оборота ротора, обеспечивая точное измерение объёма перекачиваемой жидкости через трубку как за один оборот, так и за определённое количество оборотов или промежуток времени.
Перистальтические насосы Ragazzini относятся к классу объёмных, одному из наиболее быстро растущих типов насосного оборудования, ставшим таковым ввиду широкого спектра применения в области перекачивания продуктов с особыми требованиями по перекачиванию, а также ввиду того, что эти агрегаты способны решать ряд проблем, которые не под силу другим типам.
Будучи установленным на производство, насос становится центром производственного процесса, ядром всех сетей, связанных с движением вязких или абразивных сред, часто с высоким содержанием твёрдых частиц, которые могут быть перекачены только перистальтическим насосом, при этом без образования засоров и пробок в трубах, в противном случае требующих время на чистку.
В результате имеет место установка с максимальным временем безотказной работы.
Использование данного оборудования - единственное решение для всего спектра жидкостей, которые должны сохранить свою чистоту в процессе перемещения и не должны соприкасаться с механической частью, в силу своей экстремальной химической агрессивности или опасности.
Перистальтический насос деликатно перекачивает продукт, что идеально подходит для чувствительных к перемешиванию, хрупким химическим веществам или пищевым продуктам. Насосы обеспечивают равномерный, слабый поток для всех тех жидкостей, которые должны быть переданы без повреждений, которые в свою очередь могут привести к молекулярным изменениям и потере целостности, что существенно может сказаться на качестве готового продукта.
Ярким примером может служить применение их в виноделии или в производстве оливкового масла, где, благодаря низкому усилию сдвига, лёгким проталкивающим действиям, насос перистальтический сохраняет обонятельные и органолептические свойства продуктов, то есть сохраняет их качества.
Вторым ярким примером может выступать фармацевтическая отрасль, в которой от чистоты продукта зависит жизнь и здоровье людей, и только насосы перистальтические могут сохранить эту чистоту, исключая контакт жидкости с внешней средой и частями апарата.
Поэтому можно сказать, что насос перистальтический является чрезвычайно универсальным решением, эффективным во всех тех случаях, когда требуется простота конструкторского решения и в то же время гарантия в выполнении задач по перемещению жидкостей.
Является самовсасывающими с глубины до 8,5 метров и реверсивным.
Инновационная технология компании Ragazzini, заключающаяся в использовании вращающихся роликов на подшипниках, устраняет необходимость в охлаждающей жидкости внутри статора, что обеспечивает быстрое и экономичное техническое обслуживание, в отличие от перистальтических насосов в жидкостным охлаждением, в которых ролики не крутятся, а скользят по трубке, приводя её к нагреву и быстрому износу. У агрегатов такого типа, трение скольжения должно быть обязательно уменьшено охлаждающей и смазывающей жидкостью, которая, кстати, почти никогда несовместима с перекачиваемым продуктом, и в случае повреждения трубки приведёт к порче перекачиваемого продукта.
Технические характеристики перистальтических насосов
Уникальная конструкция роликов
Конструкция "ролика на подшипнике" перистальтического насоса Ragazzini имеет много преимуществ:
- это устраняет необходимость добавления смазывающей жидкости внутрь корпуса, так как не существует трение на поверхности шланга, таким образом обеспечивается более длительный срок службы шланга;
- требуется электропривод меньшей мощности, по сравнению с другими перистальтическими насосами;
- в связи с отсутствием смазывающей жидкости замена шланга значительно упрощается и удешевляется, так как не требуется слив смазывающей жидкости и отсутствует риск её попадания в продукт.
Отличительные черты
- Отсутствует контакт между продуктом и механическими частями агрегата
- Реверс потока благодаря реверсу привода
- Работа на сухую без повреждений
- Возможность перекачивать жидкость с включениями размером до 45% от диаметра трубки
- Можно перекачивать чувствительные к окружающей среде продукты
- Можно перекачивать продукты, загрязняющие окружающую среду
- Способность создание разрежения воздуха до 98% от полного вакуума
- Без клапанов, без уплотнений, без сальников
- Единственная расходная часть - проточная трубка
- Может использоваться для CIP-мойки
Материалы изготовления гибкого шланга
Это гибкая трубка, установленная внутри проточной части. Внутри неё и происходит перемещение перекачиваемого продукта. Выбор зависит от перекачиваемого продукта, его давления и температуры. Она представляет собой многослойный шланг с 2, 4 или 6 текстильными вставками.
| ШЛАНГ | МАТЕРИАЛ ИЗГОТОВЛЕНИЯ | СОВМЕСТИМОСТЬ | °C | БАР | СТОЙКОСТЬ/ СРОК СЛУЖБЫ |
C.I.P. |
| NN | Натуральный изопрен (многослойный с текстильными вставками) |
|
-10 +85 |
-0.9 +8 (15) |
••••• | |
| NP | Натуральный изопрен пищевой (многослойный с текстильными вставками) |
|
-10 +75 |
-0.9 +6 (8) |
••••• | * |
| EP | Этиленпропилендиеновый каучук EPDM (многослойный с текстильными вставками) |
|
-10 +95 |
-0.9 +6 (8) |
••• | |
| RN | Нитрилбутиловый каучук NBR (многослойный с текстильными вставками) |
|
-10 +75 |
-0.9 +6 (8) |
••• | |
| RF | Нитрилбутиловый каучук пищевой NBR (многослойный с текстильными вставками) |
|
-10 +75 |
-0.9 +6 (8) |
••• | * |
| HY | Гипалон (хлорсульфированный полиэтилен) Hypalon (многослойный с текстильными вставками) |
|
-10 +85 |
-0.9 +8 |
••••• | |
| PH | Основа из термопластичного эластомера Материал - полипропилен (Только в серии PSF) |
|
-20 +135 |
-0.5 +1.5 (2) |
••••• | ** |
Особенности внутреннего строения
Преимущества
- Самое деликатное перекачивание из всех существующих на сегодняшний момент в насосостроении
- Отсутствие контакта продукта с механическими частями насоса
- Абсолютно герметичная система перекачивания
- Работа без продукта ("на сухую") без повреждений
- Самовсасывание с глубины до 8,5 м.
- Реверс
- Предотвращение окисления или загрязнения продукта
- Контакт продукта только с гладкой и мягкой внутренней поверхностью трубки
- Не разрушает структуру включений (ягод, семян и пр.)
- Отсутствие уплотнений или обратных клапанов, создающих препятствие или истирание
Руководства по эксплуатации
Как выбрать и купить перистальтический насос?
Для того, чтобы выбрать и купить перистальтический насос Ragazzini вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер, исходя из необходимой производительности, свойств жидкости и требуемого давления, а также подобрать дополнительные опции.
Наша компания - официальный дилер Ragazzini (Рагаззини) в России, и вы можете купить у нас любой интересующий вас пневматический насос по самой низкой цене с доставкой в кратчайшие сроки.
