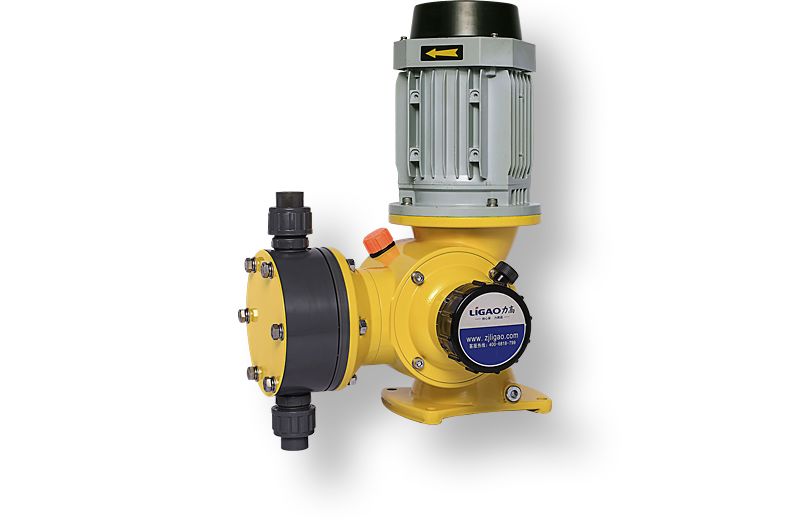

Дозирующий насос Ligao GM10/1.2
![]() |
Производитель: Ligao Тип: мембранный дозирующий насос Страна производитель: Китай Производительность: 10 л/ч Давление: 12 бар Материал проточной части: PVC, PVDF, AISI304, AISI316 Вязкость: до 1000 сСт Количество пульсаций: 58 ход/мин Диапазон регулировки: 0-100% Диапазон рабочих температур: от -15°С до +60°С Диаметр патрубков: 1/2" (под приварку) Диаметр мембраны: 60 мм Мощность привода 380 В: 0,37 кВт Вес: 22 кг Стоимость: зависит от комплектации согласно описанию ниже. Позвоните нам и опишите вашу задачу, мы подберём подходящий насос за несколько минут и сообщим стоимость. |
Общие сведения о линейке
Мембранный дозирующий насос Ligao серии G представляет собой объемный мембранный насос-дозатор с механическим беспружинным приводом. Он широко используется в нефтяной, химической, пищевой, фармацевтической, бумажной, легкой промышленности, сельском хозяйстве, охране окружающей среды и других промышленных и технологических секторах. Он отвечает за измерение и дозирование различных сред в процессе. Различные материалы проточной части выбираются в соответствии с различными требованиями к средам. Материалы проточной части: ПВХ, нержавеющая сталь 304, 316, а также PTFE (политетрафторэтилен, фторопласт-4) и PVDF (поливинилиденфторид, фторопласт-2).
Насосы-дозаторы серии G могут перекачивать агрессивные или неагрессивные жидкие среды с температурой от -15°С до 60°С и вязкостью от 0,3 до 1000 сантипуаз без твердых частиц.
Номинальная производительность насоса находится в диапазоне 10-3600 л/ч, а соответствующее максимальное выходное давление составляет до 12 Бар. Рабочий объем нагнетания насоса можно регулировать, регулируя вращение маховика. Независимо от того, работает насос или нет, его можно регулировать от 0% до 100%. В диапазоне расхода от 30% до 100% погрешность в установившемся режиме составляет ±1%. Насос обладает простой конструкцией, низким энергопотреблением, точным дозированием и очень практичен.
Различные типы насосов-дозаторов могут быть оснащены взрывозащищенными двигателями или двигателями с регулируемой частотой в соответствии с требованиями.
Материалы проточной части
PVC | PVDF | SS304 | SS316 | |
Проточная часть | PVC | PVDF | AISI 304 | AISI 316 |
Мембрана | PTFE | PTFE | PTFE | PTFE |
Клапан | Керамика | Керамика | Керамика | Керамика |
Корпус клапана | PVC | PVDF | AISI 304 | AISI 316 |
Седло клапана | PTFE | PTFE | AISI304 | AISI316 |
Уплотнение клапана | Viton | Viton | PTFE | PTFE |
Конструкция и принцип действия
![]() |
Насос состоит из двигателя, приводной стороны и проточной стороны. Двигатель приводит червяк во вращение и замедляет кулачковый вал через червячную передачу. Кулачковый вал приводит стержень толкателя и толкает мембрану для возвратно-поступательного движения. Для изменения хода используется механизм регулировки с целью изменения расхода; гидравлическая часть автоматически передает жидкость через группу клапанов всасывания и нагнетания. |
![]() |
Червяк (4) приводится в движение соответствующим двигателем для привода червячного колеса (3), а эксцентриковое колесо (7) приводится червячным колесом (3) через штифт для выдачи мощности. Кулачковый вал (5) и эксцентриковое колесо (7) приводятся подвижным установочным штифтом (11), который присоединен с возможностью движения и образует спиральный возвратно-поступательный механизм (создавая эксцентриситет), эксцентриковое колесо (7) приводит роликовый подшипник (6) и шатун (15) во вращение, и шатун (15) соединен с верхним стержнем (12) для возвратно-поступательного движения.
|
![]() |
Проточная часть часть является одним из важных компонентов насоса-дозатора. Он состоит из головки насоса, диафрагмы и впускного и выпускного обратных клапанов. Диафрагма изготовлена из пятислойной композитной структуры:
Это может эффективно увеличить срок службы диафрагмы. Конструкция усиливающей пластины из нержавеющей стали, добавленной позади диафрагмы, также увеличивает срок службы диафрагмы. Впускной и выпускной обратные клапаны крышки насоса имеют шаровую конструкцию. При открытии и закрытии шарового клапана шар непрерывно вращается и перемещается, осуществляя самоочистку контактной поверхности клапанной группы и обеспечивая надежную работу дозирующего насоса в течение длительного времени с высокой точностью измерения. Впускной и выпускной обратные клапаны являются съемными, и детали клапанного блока можно легко снять, очистить и заменить. |
Мембрана в сборе и стержень толкателя соединены резьбами и осуществляют линейное возвратно-поступательное движение одновременно со стержнем толкателя. Во время хода всасывания мембрана начинает двигаться назад, и давление в крышке насоса уменьшается. Когда давление в крышке насоса становится ниже давления на линии всасывания, шар впускного обратного клапана выталкивается вверх, и среда во впускном патрубке засасывается в камеру крышки насоса под воздействием отрицательного давления. По завершении хода всасывания шар впускного обратного клапана возвращается в начальное положение.
Во время хода нагнетания мембрана начинает двигаться вперёд. В это время впускной одноходовой клапан закрывается, и давление в крышке насоса мгновенно растёт. Внутреннее давление растёт, шар одноходового клапана на отверстии нагнетания двигается вверх, и среда в крышке насоса подаётся в выпускной трубопровод. По завершении хода нагнетания шар выпускного обратного клапана возвращается в начальное положение. Затем начинается следующий цикл.
Регулировка потока
Дозирующий насос оснащён маховиком ручной регулировки, который можно настроить на значение в пределах 0-100%. Это значение представляет процент расхода (относительно расчётной величины расхода с учёта фактически измеренного расхода). Во время первой наладки рекомендуется измерить соответствующий расхода согласно значению на шкале маховика и поместить эту величину на график кривой расхода, который можно использовать в качестве ориентира при регулировании расхода. Маховик регулировки можно повернуть только после ослабления фиксирующего регулятора, в противном случае можно повредить механическое устройство. |
![]() |
Поверните маховик регулировки, чтобы отрегулировать расход. Пример: чтобы задать расход на 60% (по умолчанию – 0%). Поверните маховик по часовой стрелке на 60% значения шкалы расхода, т. е., 60% расчётного расхода. 0-9 на маховике – это один круг, т. е., 10% расчётного расхода на шкале.
После регулировки расхода фиксирующий регулятор необходимо закрутить, чтобы избежать случайного перемещения.
Расход можно отрегулировать во время работы и остановки насоса.
Калибровка
Всем дозирующим насосам требуется калибровка. Длина хода задаётся согласно фактическому расходу. Указанная выше таблица – это стандартная таблица калибровки. Длина хода имеет линейную зависимость от расхода на выходе, однако при увеличении выходного давления расход на выходе уменьшается. Каждая величина выпускного давления соответствует линии (в таблице показано только две линии). При атмосферном давлении расход определяется размером мембраны, длиной хода и частотой хода. При увеличении выходного давления расход на выходе уменьшается. Имеется расчётный расход при расчётном давлении (см. табличку с данными). Калибровку рекомендуется выполнять в рабочем состоянии (при том же давлении и в той же среде). Чтобы создать таблицу калибровки, требуется измерить расход при трёх (и более) значениях длины хода (например, 25, 55, 75 и 100). |
![]() |
Запишите измеренное значение и начертите кривую согласно точке, отмеченной в таблице. В тех же условиях эта кривая показывает отношение между расходом и длиной хода. После полного монтажа насоса рекомендуется выполнить калибровку расхода.
Первый пуск
Габариты версии из ПВХ

Габариты версии из стали

Габариты версии из фторопласта

Руководства по эксплуатации
Как выбрать и купить Дозирующий насос Ligao GM10/1.2?
Для того, чтобы выбрать и купить Дозирующий насос Ligao GM10/1.2 (Италия) вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из задачи, а также порекомендовать дополнительные опции, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса, его мембран и клапанов.
Наша компания - официальный дилер OBL (Италия) в России, и вы можете купить у нас любой интересующий вас пневматический насос по самой низкой цене с доставкой в кратчайшие сроки. Большая часть оборудования всегда есть на нашем складе в Москве.
Терминалы выдачи грузов имеются в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Возможна доставка до адреса получателя.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
