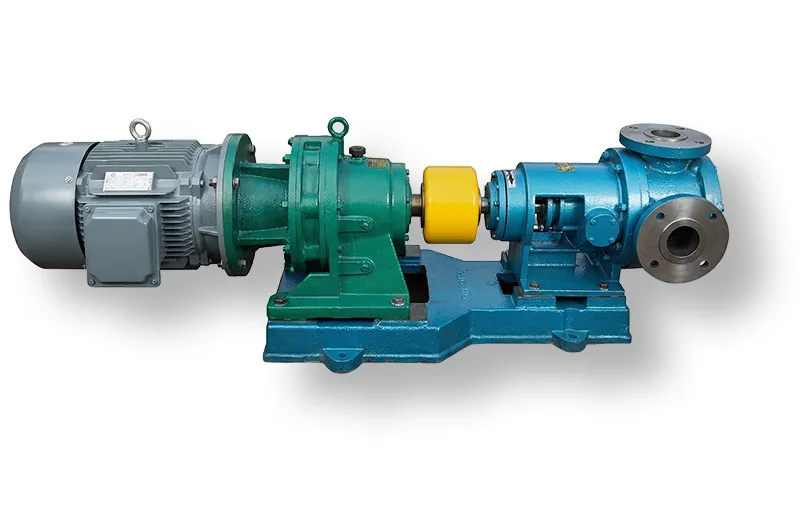

Шестерёнчатый насос BYD NYP-110
|
Производитель: BYD Тип: шестеренные насосы для вязких жидкостей с внутренним зацеплением (шестеренчатые насосы) Страна производства: Китай Максимальная производительность: 40 м³/час Давление: до 10 бар Проточная часть: стали различных марок (см. материалы внутренних элементов) Диаметр патрубков (мм): DN80 Вязкость: до 60000 сСт Уплотнение: сальниковое или торцевое (см. типы уплотнений) Самовсасывание: -0,3 бара Температура перекачиваемой жидкости: от -10°С до +200°С Частота вращения вала: до 615 об/мин Мощность электродвигателя: от 7,5 до 15 кВт Стоимость: зависит от комплектации согласно описанию ниже. Позвоните нам и опишите вашу задачу, мы подберём подходящий насос за несколько минут и сообщим стоимость. |
Информация о заводе-изготовителе
Общие сведения, особенности и преимущества
Принцип работы
Шестерённый насос для вязких жидкостей относится к объемным роторным насосам с внутренним зацеплением. Поток жидкости образуется в результате вращения двух шестерен, ведущей (ротора) и ведомой, установленных одна в другой и разделенных серповидным элементом. При вращении шестерен пространство между зубьями увеличивается и происходит всасывание жидкости, после чего пространство между зубьями уменьшается и жидкость вытесняется на выход насоса. В результате этого получаются постоянный не пульсирующий поток жидкости и высокая объемная подача по сравнению с ограниченными размерами машины.
Материалы внутренних элементов
Типы уплотнений
Таблица зависимости частоты вращения / мощности привода / вязкости / давления
| Модель | Объём за 1 оборот литр |
Вязкость сСт |
Частота вращения обороты/мин |
Давление | |||
|---|---|---|---|---|---|---|---|
| 4 бара | 6 бар | 8 бар | 10 бар | ||||
| мощность привода (кВт) / производительность (л/мин) | |||||||
| NYP 110 | 1,1 | 20 | 615 | 6,7 / 660 | 9,2 / 647 | 11,2 / 634 | 13,6 / 622 |
| 60 | 615 | 6,9 / 664 | 9,4 / 652 | 11,5 / 642 | 13,9 / 631 | ||
| 200 | 544 | 7,1 / 589 | 9,3 / 580 | 11,0 / 573 | 13,2 / 563 | ||
| 600 | 479 | 7,3 / 521 | 9,5 / 514 | 11,1 / 508 | 13,1 / 502 | ||
| 2000 | 417 | 7,7 / 455 | 9,7 / 450 | 11,0 / 447 | 12,7 / 442 | ||
| 6000 | 305 | 6,9 / 335 | 8,4 / 332 | 9,4 / 331 | 10,6 / 328 | ||
| 20000 | 228 | 6,3 / 251 | 7,5 / 250 | 8,2 / 249 | 9,2 / 248 | ||
| 60000 | 188 | 6,2 / 209 | 7,1 / 208 | 7,6 / 208 | 8,5 / 207 | ||
Габаритные размеры
Внутреннее строение
 |
1. Торцевая крышка 2. Крышка в виде полумесяца 3. Корпус насоса 4. Штифтовый вал 5. Штифтовая втулка 6. Внутренний ротор 7. Внешний ротор 9. Внутренняя крышка насоса 8. Втулка шпинделя 10. Уплотнительное кольцо 11. Герметичный сальник 12. Скобка 13. Шпиндель 14. Крышка подшипника 15. Подшипниковая коробка 16. Подшипник |
Расшифровка обозначений в названии
Руководства по эксплуатации
Условия доставки
Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
