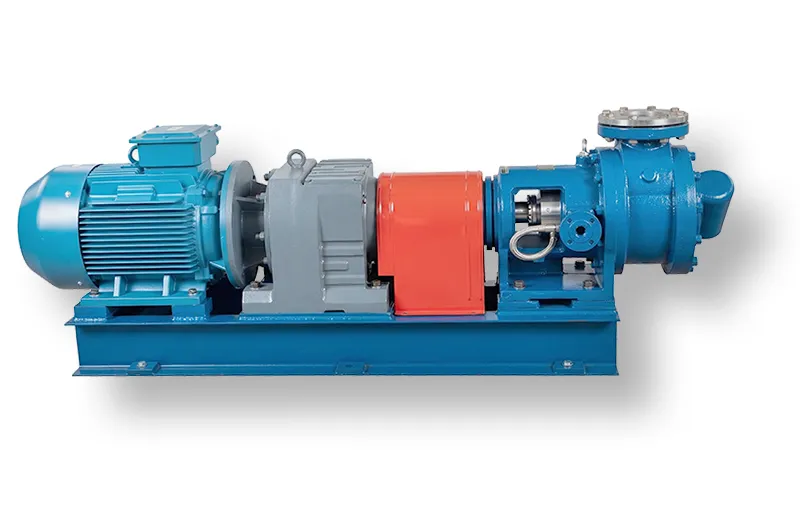

Шестерёнчатый насос BYD NYP-320В
|
Технические характеристики
Производитель:
BYD
Тип:
шестерёнчатый насоса для вязких жидкостей с внутренним зацеплением
Страна производства:
Китай
Максимальная производительность:
79 м³/час
Давление:
до 10 бар
Проточная часть:
стали различных марок (см. материалы внутренних элементов)
Диаметр патрубков (мм):
DN125
Вязкость:
до 60000 сСт
Уплотнение:
сальниковое или торцевое (см. типы уплотнений)
Самовсасывание:
-0,3 бара
Температура перекачиваемой жидкости:
от -10°С до +200°С
Частота вращения вала:
до 430 об/мин
Мощность электродвигателя:
от 11 до 22 кВт
Стоимость:
зависит от конфигурации
|
Информация о заводе-изготовителе
Общие сведения, особенности и преимущества
Принцип работы
Шестерённый насос для вязких жидкостей относится к объемным роторным насосам с внутренним зацеплением. Поток жидкости образуется в результате вращения двух шестерен, ведущей (ротора) и ведомой, установленных одна в другой и разделенных серповидным элементом. При вращении шестерен пространство между зубьями увеличивается и происходит всасывание жидкости, после чего пространство между зубьями уменьшается и жидкость вытесняется на выход насоса. В результате этого получаются постоянный не пульсирующий поток жидкости и высокая объемная подача по сравнению с ограниченными размерами машины.
Материалы внутренних элементов
Типы уплотнений
Таблица зависимости частоты вращения / мощности привода / вязкости / давления
| Модель | Объём за 1 оборот литр |
Вязкость сСт |
Частота вращения обороты/мин |
Давление | |||
|---|---|---|---|---|---|---|---|
| 4 бара | 6 бар | 8 бар | 10 бар | ||||
| мощность привода (кВт) / производительность (л/мин) | |||||||
| NYP 320B | 3,2 | 20 | 430 | 13.0/1306 | 18.0/1270 | 22.0/1235 | 26.0/1200 |
| 60 | 430 | 13.0/1316 | 18.5/1285 | 22.0/1255 | 26.5/1225 | ||
| 200 | 355 | 11.8/1091 | 15.5/1068 | 19.1/1046 | 22.8/1024 | ||
| 600 | 320 | 13.2/987 | 16.5/968 | 19.7/950 | 22.9/932 | ||
| 2000 | 284 | 14.2/881 | 17.4/867 | 20.6/854 | 23.8/841 | ||
| 6000 | 222 | 13.7/693 | 16.2/684 | 18.7/675 | 21.2/666 | ||
| 20000 | 168 | 13.2/529 | 15.2/524 | 17.3/522 | 19.4/519 | ||
| 60000 | 125 | 12.0/397 | 13.7/396 | 15.3/395 | 16.9/394 | ||
Габаритные размеры
Внутреннее строение
 |
1. Торцевая крышка 2. Крышка в виде полумесяца 3. Корпус насоса 4. Штифтовый вал 5. Штифтовая втулка 6. Внутренний ротор 7. Внешний ротор 9. Внутренняя крышка насоса 8. Втулка шпинделя 10. Уплотнительное кольцо 11. Герметичный сальник 12. Скобка 13. Шпиндель 14. Крышка подшипника 15. Подшипниковая коробка 16. Подшипник |
Расшифровка обозначений в названии
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
