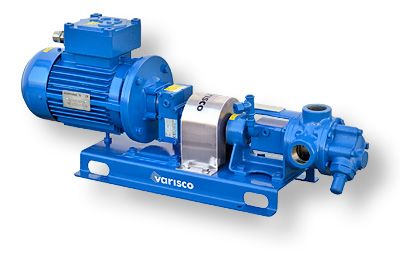

Шестерёнчатый насос Varisco V06 (снят с производства)
Производитель: Varisco Тип: шестеренные насосы для вязких жидкостей с внутренним зацеплением (шестеренчатые насосы) Страна производства: Италия Максимальная производительность: 0,4 м³/час Давление: до 20 бар Диаметр патрубков (мм): 15 Диаметр патрубков (дюймы): 1/2" Вязкость: до 20000 сСт Температура перекачиваемой жидкости: от -40°С до +100°С Частота вращения вала: до 1500 об/мин Мощность электродвигателя: от 0,19 до 0,63 кВт Вес: 2,5 кг Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Описание насоса
Шестерёнчатый (шестерённый, шестерный, объёмный) насос с внутренним зацеплением Varisco V06 (вариско) серии «V» применяется для перекачки вязких жидкостей с любой вязкостью, а также жидкостей, обладающих абразивным действием, при условии отсутствия твердых частиц в суспензии. Насосы способны перекачивать:
Химическая промышленность: растворители, кислоты, щелочи, спирты, изоцианат, полиол, силикат натрия,
Мыла и моющие средства: поверхностно-активные вещества, средства личной гигиены, жидкие моющие средства,
Фармацевтика,
Нефтехимия: бензин, дизельное топливо, мазут, смазочные масла, присадки, добавки, нефть,
Лакокрасочная промышленность: лаки, лакокрасочные покрытия, краски, клеи, эпоксидные смолы,
Целлюлозно-бумажная промышленность: ликер, покрытия, щёлочи,
Строительная промышленность: жидкости с высокой температурой (битум, гудрон, асфальт),
Пищевая промышленность: патока, шоколад, какао-масло, глюкоза, корма для животных, растительные масла, жиры.
Принцип работы
Шестерённый насос Varisco V06 серии «V» для вязких жидкостей относится к объемным роторным насосам с внутренним зацеплением. Поток жидкости образуется в результате вращения двух шестерен, ведущей (ротора) и ведомой, установленных одна в другой и разделенных серповидным элементом. При вращении шестерен пространство между зубьями увеличивается и происходит всасывание жидкости, после чего пространство между зубьями уменьшается и жидкость вытесняется на выход насоса. В результате этого получаются постоянный не пульсирующий поток жидкости и высокая объемная подача по сравнению с ограниченными размерами машины.
Преимущества
Фиксированная производительность, которая строго пропорциональна скорости вращения привода насоса и не зависит от создаваемого давления. За один оборот шестерней шестеренный насос перемещает строго регламентированное количество жидкости, поэтому всегда можно рассчитать окончательную производительность насоса. Однако следует иметь в виду, что в связи с разностью давления до и после насоса, а также в связи с различной вязкостью имеет место небольшой коэффициент выдавливания. Наши специалисты всегда руководствуются точными формулами для расчёта.
Ровный поток не пульсирующий поток; отсутствие перепадов давления. Шестерни насоса всегда вращаются всегда с одинаковой скоростью.Гибкость. Шестеренные насосы Varisco имеют возможность осевой регулировки положения ротора, что позволяет перекачивать одним и тем же насосом жидкости различной вязкости. Успешно насос справляется с перемещением продуктов с вязкостью как ниже воды, так и продуктов в высокой вязкостью, таких как, например, битумы, меласса, смолы, полимеры и т.д.
Реверс. Благодаря своей конструкции шестеренные насосы обладают возможностью перекачивания продуктов в обе стороны с полным сохранением всех рабочих характеристик. Для этого достаточно изменить направления вращения привода.
Самовсасывание. Шестеренные насосы Varisco благодаря внутренней геометрии шестерен создают высокий уровень разряжения в области всасывающего патрубка, что обеспечивает хорошие показатели по самовсасыванию, однако перед запуском насоса для обеспечения самовсасывания и для предотвращения повреждения уплотнения, рекомендуется залить во всасывающий патрубок немного перекачиваемого продукта.
Простая конструкция. По своей сути насос состоит из двух вращающихся элементов - ротора и ведомой шестерни, а также оного осевого механического или сальникового уплотнения. Три эти компонента подвергаются наибольшему износу. Однако при использовании насоса по назначению и с соблюдением требований по эксплаутации, замена этих запасных частей потребуется не ранее чем через 2-3 года непрерывной работы.
Прочность и долговечность. Использование чугуна высокой прочности или нержавеющей стали позволяет с уверенностью говорить о высокой прочности насоса. Об этом также свидетельствует практически полное отсутствие гарантийных обращений. Наружный опорный подшипник насоса - подшипник качения обеспечивает осевые и радиальные нагрузки.
Низкий коэффициент износа. Число зубьев ротора насоса не является кратным числу зубьев ведомой шестерни, что обеспечивает равномерный износ поверхностей зубьев, так как каждый зуб одной шестерни периодически вступает в контакт со всеми зубьями другой шестерни. Также, торцевой износ ротора насоса компенсируется устройством осевой регулировки. Что позволяет сохранить эксплуатационные параметры насосов остаются практически неизменными, даже при высоком уровне износа.
Простое и удобное техобслуживание. Внутренний осмотр насоса и регулировки шестерен можно производить без демонтажа насоса шестеренного из места его установки. Достаточно открутить внешнюю крышку насоса, что обеспечит полный обзор и доступ.
Взаимозаменяемость. Шестеренные насосы обладают модульной конструкцией, что позволяет заменить внутренние части элементами с другими характеристиками или из других материалов. Например, могут быть использованы разные виды осевых механических уплотнений, стандартные корпус и крышки могут быть заменены на аналогичные по типоразмеру части, но с с кожухом обогрева или байпасом и др.
Изменения положения патрубков. По средствам поворота корпуса на основании насоса, можно изменить расположение напорного и всасывающих патрубков относительно оси вращения, угол изменения всегда составляет 90 градусов.
Обогревающий (охлаждающий) кожух. Шестеренный насос может быть выполнен с тремя различными системами внешних кожухов: кожух вокруг корпуса, кожух вокруг крышки корпуса или корпус вокруг уплотнения вала. Это стандартные опции, которые всегда доступны на складе завода изготовителя.
Предохранительный клапан (байпас). На корпус шестеренного насоса может быть установлен предохранительный клапан (обратный клапан, байпас) и может быть легко настроен. Данный клапан может быть выполнен при необходимости с кожухом обогрева или в сдвоенном исполнении.
Основные особенности
Прочный корпус шестерённого насоса для вязких жидкостей Varisco V06 из ковкого чугуна, углеродистой или нержавеющей стали с фланцевыми патрубками.
Нагревательные кожухи корпуса (опция) для насосов в исполнении из ковкого чугуна.
Ротор и ведомая шестерня шестерённого насоса для вязких жидкостей Varisco V06 из ковкого чугуна или нержавеющей стали.
Противозадирное покрытие для насосов для перекачки растворителей.
Втулки из чугуна, бронзы, графита или карбида вольфрама.
Сальниковое уплотнение (SP), механическое одинарное (ST4, ST5, ST6) или сдвоенное (ST8) уплотнение.
Сальниковое уплотнение с подогревом (+R1) или с жидкостным затвором (SP1) на многих моделях.
Предохранительный клапан (байпас) (+Y), устанавливаемый на корпус шестерённого насоса для вязких жидкостей Varisco V06 по запросу (рекомендуемое применение).
Предохранительный клапан с кожухом подогрева (+YR) или в сдвоенном исполнении (+YY) для некоторых моделей.
Вал и цапфа из закаленной или нержавеющей стали. Подшипники большого размера для выдерживания осевых и радиальных нагрузок, в комплекте с круглыми гайками для правильной регулировки положения ротора при установленном насосе.
Возможность поставки герметичного шестерённого насоса для вязких жидкостей Varisco V06 с установленной магнитной муфтой, что позволяет полностью исключить утечку перекачиваемой жидкости.
Доступные опции
+ B | Подшипники скольжения из массивной бронзы. Применяются в насосах, которые изготовлены из нержавеющей стали и предназначены для перекачивания жидкостей с вязкостью свыше 10 000 мм2/с . При этом перекачиваемая жидкость может обладать незначительно выраженными абразивными свойствами, но обязательно должна быть совместимой по химическим свойствам с бронзой. В противном случае, следует использовать вариант комплектации +W2. |
+ W2 | Подшипники скольжения и цапфа из карбида вольфрама. Вал с наплавкой стеллитом. Применяется в насосах, которые изготовлены из нержавеющей стали и предназначены для перекачивания продуктов с вязкостью свыше 10 000 мм2/с или жидкостей, обладающих абразивными свойствами. |
+ F | Корпус насоса со стандартными фланцевыми патрубками PN16. Этот вариант комплектации предназначен для насосов моделей V6, V12, V20, V25, V25-2 и V30-2. Используется вместо корпуса с резьбовыми патрубками. Однако такие фланцевые патрубки не могут быть использованы для моделей насоса в варианте исполнения SPHTR, а также в случае варианта комплектации +R. |
+ FA | Корпус насоса с фланцевыми патрубками согласно требованиям американских стандартов ANSI # 125/150 FF. |
+FA-RF | Корпус насоса с фланцевыми патрубками согласно требованиям американских стандартов ANSI # 125/150 RF. |
+ R | Обогревающий кожух (или рубашка охлаждения), получаемые отливкой вокруг корпуса. Начиная с модели V50-3 поставляется с фланцевыми патрубками - плоскими или, по требованию заказчика, с выемками согласно немецкому стандарту DIN 2512 (+RN) |
+ R1 | Обогревающий кожух (или рубашка охлаждения), получаемые отливкой вокруг уплотнения вала. Для моделей, начиная с V6 и по V30-2, не предусмотрены. Могут применяться в моделях V50-3, укомплектованных резьбовыми патрубками. Для моделей от V60-2 и до V200 могут быть использованы с фланцевыми патрубками - плоскими или, по требованию заказчика, с выемками согласно немецкому стандарту DIN 2512 (+R1N). |
+ R2 | Обогревающий кожух для крышки корпуса. Используется главным образом для насосов, изготовленных из нержавеющей стали (см. таблицу на следующей странице). |
+ R3 | Обогревающий кожух вокруг уплотнения вала (+R1) и рубашка охлаждения вокруг корпуса (+R). |
+ R4 | Обогревательный кожух для крышки корпуса (R2) и рубашка охлаждения вокруг уплотнения вала (+R1). |
+ Y | Все насосы могут быть укомплектованы предохранительным клапаном для защиты от избыточного давления (байпас). Их следует применять в том случае, когда напорный трубопровод может оказаться перекрытым клапаном или каким-то иным устройством. Байпас может быть установлен непосредственно на корпусе насоса – для моделей V6, V12, V20, V25, V60-2K и V80-2K, либо к крышке – для всех остальных моделей. |
+ YR | Предохранительный клапан, изготовленный из чугуна с шаровидным графитом, в комплекте с кожухом предварительного подогрева. На этом кожухе имеются фланцевые патрубки – плоские, или по требованию Заказчика, с выемками согласно немецкому стандарту DIN 2512 (+ERN). |
+ YY | Сдвоенный предохранительный клапан (байпас). Он требуется в тех случаях, когда насос рассчитан на использование в режиме реверса. |
+ X | Насосы особой конструкции, изготавливаемые согласно специфическим требованиям Заказчика. Стандартом нашей фирмы не предусмотрены. |
Типы уплотнений и область применения
Varisco |
тип уплотнения |
материал уплотнения |
сфера применения |
SP |
сальниковое |
Лён, асбест, фторопласт и цветные металлы (свинец и медь). Пропитка из консистентных смазок: технический жир, графит, воск, дисульфид молибдена. В сердечнике резина, медная и латунная проволока. |
Стандартные условия применения. Для перекачивания вязких, не абразивных продуктов. |
SPAW |
сальниковое |
Для перекачивания жидкостей, обладающих сильными абразивными свойствами: красок, смол с наполнителем. |
|
SPBS |
сальниковое |
Растворители любого типа, в том числе хлорированные, если они не разъедают чугун. А также сжиженные газы, фреон, бензин. Для жидкостей с низкими смазывающими свойствами. |
|
SPG |
сальниковое |
Для перекачивания растворов смазывающих и несмазывающих, а также щелочных. |
|
SPHTR |
сальниковое с обогревающим кожухом вокруг уплотнения вала |
Для перекачивания сред при температуре до +300°С. Особенно подходят для перекачивания битума, гудрона и горячего пека. Вкладыши подшипников из специальной массивной бронзы, рассчитанной на высокие температуры. |
|
SPK |
сальниковое |
Перекачивание растворов с повышенной кислотностью, разбавленных кислот, фруктовых, пищевых продуктов и пр. Для жидкостей с низкими смазывающими свойствами. |
|
ST5BS ST4BS |
механическое |
Графит/керамика с дополнительными уплотнительными элементами из PTFE (ISO 3069)
|
Растворители любого типа, в том числе хлорированные, если они не разъедают чугун. Сжиженные газы, фреон, бензин. Для жидкостей с низкими смазывающими свойствами. |
ST8BS |
двойное механическое |
||
ST5K ST4K |
механическое |
Перекачивание жидкостей с повышенной кислотностью, разбавленных кислот, фруктовых пищевых продуктов и пр. Кроме того растворителей. Для жидкостей с низкими смазывающими свойствами. |
|
ST8K |
двойное механическое |
||
ST5WAW |
механическое |
Карбид вольфрам-керамика и PTFE (ISO 3069) |
Для перекачивания сред, обладающих сильным абразивным воздействием. (краски, смолы с наполнителем) |
ST5WAT ST4WAT |
механическое |
Для перекачивания сред, обладающих абразивными свойствами. |
|
ST5W ST4W |
механическое |
Для перекачивания растворов со смазывающими и несмазывающими свойствами, а также щелочных. |
|
ST8WG |
двойное механическое |
||
ST6WAT |
механическое |
Карбид вольфрам-керамика и Viton |
Для перекачивания сред, обладающих абразивными свойствами. |
ST6WG |
механическое |
Для перекачивания растворов со смазывающими и несмазывающими свойствами, а также щелочных. |
Варианты исполнения
Varisco |
корпус |
ротор и шестерня |
вал |
цапфа |
втулки |
SP |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
бронза |
SPAW |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
карбид вольфрама |
карбид вольфрама |
SPBS |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
SPG |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
чугун |
SPHTR |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
бронза |
SPK |
сталь нержавеющая марки CF-8M |
сталь нержавеющая марки CF-8M |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
ST5BS ST8BS |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
ST5K ST8K |
сталь нержавеющая марки CF-8M |
сталь нержавеющая марки CF-8M |
нержавеющая сталь AISI 329 |
нержавеющая сталь AISI 329 |
графит |
ST5WAW |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
карбид вольфрама |
карбид вольфрама |
ST5WAT |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
ST5W |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
бронза |
ST5WG |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
чугун |
ST6WAT |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
сталь термообработанная |
ST6WG |
чугун с шаровидным графитом |
чугун с шаровидным графитом |
сталь термообработанная |
сталь термообработанная |
чугун |
Габаритные размеры
B |
94 мм | H |
104 мм | L |
175 мм | Dj6 |
12,7 мм | |||
B1 |
- | H1 |
184 мм | L1 |
- |
Внутреннее строение
Графики соотношения вязкости, давления, производительности и частоты вращения
Варианты расположения патрубков, направления потока и вращения вала
Все модификации
- V06 ST6G
- V06 ST5K TN
- V06 ST6K TN
- V06 ST6K TN+Y
- V06 ST6WG-COL-J
Инструкция по установке, использованию и обслуживанию
Пошаговая инструкция по разборке и сборке
Сертификат соответствия ГОСТ-Р
Купить шестерённый насос Varisco V06 с внутренним зацеплением для вязких жидкостей
Для того, чтобы купить шестерённый насос Varisco V06 с внутренним зацеплением для вязких жидкостей вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из графиков соотношения вязкости, давления, производительности и частоты вращения, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса и его частей.
Наша компания - официальный дилер Varisco (Вариско) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.
Руководства по эксплуатации
Условия доставки
Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
