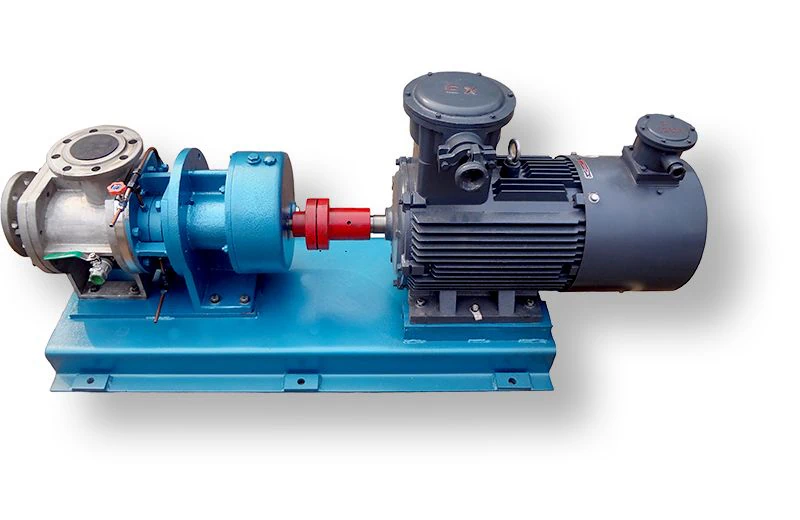

Двухвинтовые насосы
|
Технические характеристики серии
Производитель:
BYD
Тип:
двухвинтовой насос Bornemann
Страна производства:
Китай
Производительность:
до 1956 м³/час
Максимальный напор:
до 60 бар
Мощность привода:
до 1600 кВт
Частота вращения вала:
950 или 1450 об/мин
Материал корпуса:
стали, чугун, медь (см. описание внутри)
Материал винтов:
стали, чугун, медь (см. описание внутри)
Материал вала:
нержавеющая сталь
Тип уплотнения:
сальник, одинарное или двойное торцевое
Диаметр патрубков:
DN40 - DN500
Расположение:
горизонтальное / вертикальное
Вязкость:
до 2000 сСт
Шаг винта:
от 11 до 150 мм
Температура жидкости:
от -15° до 280°С
|
Модельный ряд
| модель двухвинтового насоса |
произво- дительность |
напор | привод | патрубки | шаг винта |
|---|---|---|---|---|---|
| ►BYD W2 | до 13 м³/ч | до 25 бар | 1-11 кВт | DN40 | 11-46 мм |
| ►BYD W3 | до 22 м³/ч | до 30 бар | 1,5-18,5 кВт | DN50 | 20-58 мм |
| ►BYD W4 | до 50 м³/ч | до 40 бар | 2,2-30 кВт | DN80 | 22-78 мм |
| ►BYD W5 | до 82 м³/ч | до 40 бар | 4-55 кВт | DN100 | 20-87 мм |
| ►BYD W6 | до 140 м³/ч | до 40 бар | 5,5-90 кВт | DN150 | 25-100 мм |
| ►BYD W7 | до 296 м³/ч | до 40 бар | 9-160 кВт | DN200 | 28-130 мм |
| ►BYD W7T | до 493 м³/ч | до 60 бар | 18,5-280 кВт | DN250 | 28-150 мм |
| ►BYD W8 | до 892 м³/ч | до 40 бар | 37-400 кВт | DN300 | 50-150 мм |
| ►BYD W9 | до 1231 м³/ч | до 36 бар | 90-1000 кВт | DN400 | 67-150 мм |
| ►BYD W10 | до 1956 м³/ч | до 36 бар | 160-1600 кВт | DN500 | 75-150 мм |
Заявка на подбор
Основные особенности двухвинтовых насосов Bornemann
Двухвинтовые насосы – это высокоточные объёмные насосы, предназначенное для работы с любыми совместимыми с материалом корпуса насоса жидкостями, без частиц, вязкостью до 2000 сСт, давлением до 40-60 бар, производительностью до 2000 м³/час.
Представляем линейку золотого стандарта с почти 200-летней историей Bornemann от завода BYD (Hebei Yuandong Pump Manufacturing Co, Ltd). Она включает в себя 10 моделей с возрастающей производительностью вплоть до 1956 м³/час и мощностью до 1600 кВт. Насосы могут быть изготовлены методом литья или сварки, быть горизонтально или вертикально расположенными, дооснащаться кожухами обогрева и пр.
Представленные двухвинтовые насосы работают благодаря вращению двух параллельно расположенных винтов (роторов), которые вращаются синхронно в противоположных направлениях. Конструкция насоса исключает контакт винтов между собой, что обеспечивает минимальный износ.
Плавная подача среды. Насосы обеспечивают плавную подачу различных сред без пульсаций и вибраций. Конструкция корпуса насоса гарантирует наличие прокачиваемой среды в рабочих элементах, выступающей в роли уплотняющей жидкости. Насосы обладают высокой самовсасывающей способностью и способны перекачивать жидкости, содержащие газ или воздух.
Высокая всасывающая производительность. Специальная конструкция насоса обеспечивает низкое требуемое значение NPSHr.
Внешние подшипники. Используются внешние подшипники с индивидуальной смазкой, что позволяет перекачивать несмазываемые среды.
Синхронные шестерни. Благодаря синхронным шестерням отсутствует металлический контакт между вращающимися частями, что делает возможным кратковременную работу насоса в режиме "сухого хода" без риска повреждений.
Разнообразие конструкций. Насосы доступны в горизонтальном и вертикальном исполнении, а также с защитной футеровкой корпуса. Они способны работать с различными чистыми жидкостями без твердых включений, с низкой или высокой вязкостью, а также с некоторыми агрессивными средами при правильном подборе материалов.
Применение
- Судостроение. Используются в качестве грузовых и зачистных насосов, балластных насосов, насосов для подачи смазочного масла к основному оборудованию, насосов для перекачки и распыления топлива, а также насосов для загрузки или разгрузки нефти.
- Электростанции. Насосы для перекачки тяжелой и сырой нефти, а также для подачи топлива на горелки.
- Химическая промышленность. Перекачка различных кислот, щелочных растворов, смол, красок, типографских красок, лакокрасочных материалов, глицерина и парафинового воска.
- Нефтепереработка. Перекачка различных нагретых масел, асфальтовых масел, смолы, эмульсий, битума, а также для загрузки и разгрузки нефтепродуктов с танкеров и резервуаров.
- Пищевая промышленность. Используются на пивоваренных заводах, пищевых фабриках, сахарных заводах, консервных предприятиях для перекачки спирта, меда, сахарного сиропа, зубной пасты, сливок, соевого соуса, растительных и животных масел, а также вина.
- Нефтяные месторождения. Перекачка различных нефтепродуктов и сырой нефти.
Таблица рабочих характеристик при 950 об/мин
Таблицы внутри в описании каждой из моделей
Таблица рабочих характеристик при 1450 об/мин
Таблицы внутри в описании каждой из моделей
Выбор дизайна насоса и уплотнения в зависимости от температуры
| Дизайн | Описание | Уплотнение | Тип уплотнения | Температура |
|---|---|---|---|---|
| Z | исполнение на длинном валу | манжетное | М0 | до 200°С |
| одинарное торцевое | М1 | до 180°С | ||
| двойное торцевое | М2 | до 200°С | ||
| металлическое | Мb | до 320°С | ||
| ZK | исполнение на коротком валу | одинарное торцевое | M1 | до 120°С |
| Zi | подшипники внутри, только для масел | одинарное торцевое | M3 | до 80°С |
Материалы элементов проточной части насоса с литым корпусом
| Код | Корпус | Вал | Винты |
|---|---|---|---|
| W72 | ZG35 | 0Cr17Ni4Cu4Nb | 0Cr17Ni4Cu4Nb |
| W73 | HT250 | 0Cr17Ni4Cu4Nb | 16MnCrS5 |
| W74 | HT250 | 0Cr17Ni4Cu4Nb | ZQSn10-1 |
| W75 | QT400-15 | 0Cr17Ni4Cu4Nb | 16MnCrS5 |
| W76 | ZQSn3-7-5-1 | 0Cr17Ni4Cu4Nb | 0Cr17Ni4Cu4Nb |
| W77 | 0Cr18Ni12Mo2 | 0Cr17Ni4Cu4Nb | 0Cr17Ni4Cu4Nb |
| W78 | HT250 | 0Cr17Ni4Cu4Nb | HT250 |
| W79 | HT250 | 0Cr17Ni4Cu4Nb | 0Cr17Ni4Cu4Nb |
| ZG35 = 35Л - сталь литейная углеродистая HT250 = СЧ25 - серый чугун QT400-15 = ВЧ40 - высокопрочный чугун с шаровидным графитом ZQSn3-7-5-1 = БрО5Ц5С5 - оловянная бронза с цинком и свинцом 0Cr18Ni12Mo2 = 08Х18Н12М2 / AISI 316L - нержавеющая сталь 0Cr17Ni4Cu4Nb = 17-4PH (ЭИ268) / AISI 630 - закалённая нержавеющая сталь 16MnCrS5 = 15ХГСА - цементуемая конструкционная сталь с серой ZQSn10-1 = БрО10Ф1 - оловянная бронза с добавлением фосфора |
|||
Материалы элементов проточной части насоса со сварным корпусом
| Код | Корпус | Вставка | Вал | Винты |
|---|---|---|---|---|
| W80 | 20 | HT250 | 0Cr17Ni4Cu4Nb | 16MnCrS5 |
| W81 | 20 | ZQSn10-1 | 0Cr17Ni4Cu4Nb | 16MnCrS5 |
| W82 | 1Cr18Ni9Ti | Z1Cr18Ni9Ti | 0Cr17Ni4Cu4Nb | 0Cr17Ni4Cu4Nb |
| W83 | 00Cr22Ni15Mo3n | 00Cr22Ni15Mo3n | 00Cr22Ni15Mo3n | 00Cr22Ni15Mo3n |
| 20 = Сталь 20 - углеродистая конструкционная сталь HT250 = СЧ25 - серый чугун 1Cr18Ni9Ti = 12Х18Н10Т - коррозионно-стойкая аустенитная нержавеющая сталь с добавлением титана ZQSn10-1 = БрО5Ц5С5 - оловянная бронза с цинком и свинцом 00Cr22Ni15Mo3n = 03Х22Н16М3 / AISI 317LN - нержавеющая сталь 0Cr17Ni4Cu4Nb = 17-4PH (ЭИ268) / AISI 630 - высококачественная коррозионно-стойкая аустенитная сталь 16MnCrS5 = 15ХГСА - цементуемая конструкционная сталь с серой ZQSn10-1 = БрО10Ф1 - оловянная бронза с добавлением фосфора Z1Cr18Ni9Ti = 12Х18Н10Т / AISI 321 - коррозионно-стойкая аустенитная нержавеющая сталь с добавлением титана |
||||
Виды обогревающих кожухов
| Код | Элементы обогрева |
|---|---|
| Z0 | Средняя часть корпуса насоса |
| Z1 | Нижняя половина корпуса насоса |
| Z2 | Нижняя половина корпуса насоса с диффузным обогревающим кожухом |
| Z3 | Змеевидная обогревающая трубка внутри корпуса насоса |
Габаритные размеры
Габаритные размеры в описании каждой из моделей
Расшифровка обозначений в названии
| W | 6.4 | ZK | 100 | Z1 | M0 | W73 |
| | расположение | W горизонтальное | V вертикальное |
| модель | 6 типоразмер | .4 корпус литьё / сварка |
| конструкция | Z длинный вал | ZK короткий вал | ZI внутренние подшипники |
| шаг винта | 11...150 мм |
| тип обогрева (см. выше) | Z0 | Z1 | Z2 | Z3 |
| тип уплотнения (см. выше) | M0 | M1 | M2 | M3 | Mb |
| материалы проточной части (см. выше) | W72...W83 |
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
