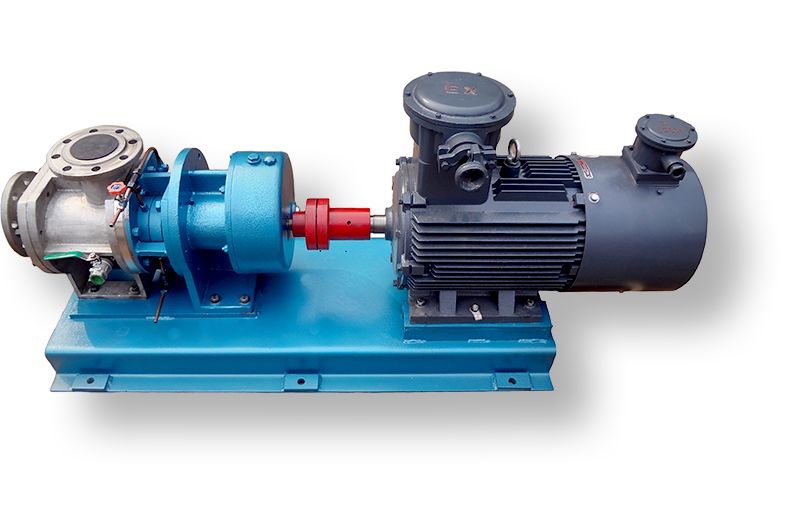

Двухвинтовой насос BYD W5


Двухвинтовой насос BYD W5

Технические характеристики

Производитель: BYD
Тип: двухвинтовой насос Bornemann
Страна производства: Китай
Максимальная производительность: 82 м³/час
Максимальный напор: 40 бар
Мощность привода: от 4 до 55 кВт
Частота вращения вала: 950 или 1450 об/мин
Материал корпуса: стали, чугун, медь (см. материалы ниже)
Материал винтов: стали, чугун, медь (см. материалы ниже)
Материал вала: нержавеющая сталь
Тип уплотнения: сальник, одинарное или двойное торцевое
Диаметр патрубков: DN100
Расположение: горизонтальное / вертикальное
Вязкость: до 2000 сСт
Шаг винта: от 20 до 87 мм
Температура жидкости: от -15° до 280°С
Вес без привода: 210 кг
Стоимость: зависит от конфигурации

►Информация о заводе-изготовителе

►Основные особенности двухвинтовых насосов Bornemann

►Применение

►Таблица рабочих характеристик при 950 об/мин


Шаг винта
мм		Давление
бар		Вязкость
300 сСт750 сСт1500 сСт2000 сСт
м³/чкВтм³/чкВтм³/чкВтм³/чкВт
20 2 11,7 6,3 11,9 8,3 12 10,7 12 11,3
4 11,3 7 11,6 9 11,7 11,4 11,8 12
6 10,9 7,7 11,3 9,7 11,5 12,1 11,6 12,7
8 10,5 8,4 11 10,4 11,3 12,8 11,4 13,3
10 10,2 9,1 10,8 11,1 11,1 13,5 11,2 14
12 9,9 9,7 10,5 11,8 10,9 14,2 11 14,7
14 9,6 10,4 10,3 12,4 10,7 14,9 10,9 15,4
16 9,3 11,1 10,1 13,1 10,6 15,5 10,7 16,1
18 9 11,8 9,9 13,8 10,4 16,2 10,6 16,8
20 8,7 12,5 9,7 14,5 10,2 16,9 10,4 17,5
22 8,4 13,2 9,5 15,2 10,1 17,6 10,3 18,2
24 8,2 13,9 9,3 15,9 9,9 18,3 10,1 18,8
26 7,9 14,6 9,1 16,6 9,8 19 10 19,5
28 7,6 15,2 8,9 17,3 9,6 19,7 9,9 20,2
30 7,4 15,9 8,7 17,9 9,5 20,4 9,7 20,9
32 7,1 16,6 8,5 18,6 9,3 21 9,6 21,6
34 6,9 17,3 8,3 19,3 9,2 21,7 9,5 22,3
36 6,7 18 8,2 20 9 22,4 9,3 23
38 6,4 18,7 8 20,7 8,9 23,1 9,2 23,7
40 6,2 19,4 7,8 21,4 8,8 23,8 9,1 24,3
30 2 18,5 7,1 18,7 9,3 18,9 11,9 18,9 12,5
4 18 8,2 18,4 10,4 18,6 13 18,6 13,6
6 17,5 9,3 18 11,5 18,3 14,1 18,4 14,6
8 17,1 10,4 17,7 12,5 18 15,1 18,1 15,7
10 16,7 11,4 17,4 13,6 17,8 16,2 17,9 16,8
12 16,3 12,5 17,1 14,7 17,6 17,3 17,7 17,9
14 15,9 13,6 16,8 15,7 17,3 18,4 17,5 18,9
16 15,6 14,7 16,6 16,8 17,1 19,4 17,3 20
18 15,2 15,7 16,3 17,9 16,9 20,5 17,2 21,1
20 14,9 16,8 16,1 19 16,7 21,6 17 22,2
22 14,6 17,9 15,8 20 16,6 22,6 16,8 23,2
24 14,3 18,9 15,6 21,1 16,4 23,7 16,6 24,3
26 13,9 20 15,4 22,2 16,2 24,8 16,5 25,4
28 13,6 21,1 15,1 23,3 16 25,9 16,3 26,5
30 13,3 22,2 14,9 24,3 15,8 26,9 16,1 27,5
32 13 23,2 14,7 25,4 15,7 28 16 28,6
34 12,7 24,3 14,5 26,5 15,5 29,1 15,8 29,7
36 12,5 25,4 14,3 27,6 15,3 30,2 15,7 30,8
38 12,2 26,5 14,1 28,6 15,1 31,2 15,5 31,8
40 11,9 27,5 13,9 29,7 15 32,3 15,4 32,9
40 2 23,9 7,9 24,2 10,2 24,3 13,1 24,4 13,7
4 23,3 9,3 23,7 11,6 24 14,4 24 15,1
6 22,7 10,7 23,3 13 23,6 15,8 23,7 16,5
8 22,2 12,1 22,9 14,4 23,3 17,2 23,5 17,8
10 21,7 13,4 22,5 15,8 23 18,6 23,2 19,2
12 21,2 14,8 22,2 17,2 22,7 20 22,9 20,6
14 20,8 16,2 21,9 18,5 22,5 21,4 22,7 22
16 20,3 17,6 21,5 19,9 22,2 22,7 22,5 23,4
18 19,9 19 21,2 21,3 22 24,1 22,2 24,8
20 19,5 20,4 20,9 22,7 21,7 25,5 22 26,1
22 19,1 21,7 20,6 24,1 21,5 26,9 21,8 27,5
24 18,7 23,1 20,3 25,5 21,3 28,3 21,6 28,9
26 18,3 24,5 20,1 26,8 21,1 29,6 21,4 30,3
28 17,9 25,9 19,8 28,2 20,8 31 21,2 31,7
30 17,6 27,3 19,5 29,6 20,6 32,4 21 33,1
32 17,2 28,7 19,2 31 20,4 33,8 20,8 34,4
35 16,7 30,7 18,8 33,1 20,1 35,9 20,5 36,5
54 2 32,3 9 32,6 11,6 32,8 14,6 32,9 15,3
4 31,5 10,9 32 13,4 32,3 16,5 32,4 17,2
6 30,7 12,7 31,5 15,3 31,9 18,4 32 19,1
8 30 14,6 31 17,2 31,5 20,2 31,7 20,9
10 29,4 16,5 30,5 19 31,1 22,1 31,3 22,8
12 28,8 18,3 30 20,9 30,8 24 31 24,7
14 28,2 20,2 29,6 22,7 30,4 25,8 30,7 26,5
16 27,6 22,1 29,2 24,6 30,1 27,7 30,4 28,4
18 27,1 23,9 28,8 26,5 29,8 29,5 30,1 30,2
20 26,6 25,8 28,4 28,3 29,5 31,4 29,8 32,1
22 26,1 27,6 28 30,2 29,2 33,3 29,6 34
24 25,6 29,5 27,7 32,1 28,9 35,1 29,3 35,8
26 25,1 31,4 27,3 33,9 28,6 37 29 37,7
28 24,6 33,2 26,9 35,8 28,3 38,9 28,8 39,6
30 24,1 35,1 26,6 37,7 28 40,7 28,5 41,4
65 2 39,9 9,9 40,2 12,7 40,5 16 40,5 16,7
4 38,9 12,2 39,5 15 39,9 18,3 40 19
6 38,1 14,5 38,9 17,3 39,4 20,6 39,6 21,3
8 37,3 16,8 38,4 19,6 39 22,8 39,2 23,6
10 36,6 19,1 37,8 21,9 38,5 25,1 38,8 25,9
12 35,9 21,4 37,3 24,1 38,1 27,4 38,4 28,2
14 35,3 23,7 36,8 26,4 37,8 29,7 38,1 30,5
16 34,6 26 36,4 28,7 37,4 32 37,7 32,8
18 34 28,3 35,9 31 37 34,3 37,4 35,1
20 33,4 30,6 35,5 33,3 36,7 36,6 37,1 37,4
78 2 47 11 47,6 13,9 47,9 17,4 48 18,2
4 45,6 13,7 46,5 16,6 47 20,2 47,2 21
6 44,3 16,4 45,6 19,4 46,3 22,9 46,6 23,7
8 43,1 19,2 44,7 22,1 45,6 25,6 45,9 26,4
10 42 21,9 43,9 24,8 45 28,4 45,4 29,2
12 41 24,6 43,1 27,6 44,4 31,1 44,8 31,9
15 39,5 28,7 42 31,6 43,5 35,2 44 36
87 2 52,5 11,7 53,2 14,8 53,6 18,5 53,7 19,3
4 50,8 14,8 51,9 17,8 52,6 21,6 52,8 22,4
6 49,3 17,8 50,8 20,9 51,7 24,6 52 25,5
8 48 20,9 49,8 24 50,9 27,7 51,3 28,5
10 46,7 23,9 48,9 27 50,2 30,7 50,6 31,6

►Таблица рабочих характеристик при 1450 об/мин


Шаг винта
мм		 Давление
бар		 Вязкость
1 сСт 10 сСт 20 сСт 40 сСт 75 сСт 150 сСт 300 сСт 750 сСт 1500 сСт
м³/ч кВт м³/ч кВт м³/ч кВт м³/ч кВт м³/ч кВт м³/ч кВт м³/ч кВт м³/ч кВт м³/ч кВт
20 2 16,7 4 17,1 4,6 17,3 5,2 17,6 6 17,9 7,3 18,1 8,9 18,2 11 18,4 14,5 18,5 16,4
4 15,1 5 15,8 5,6 16,3 6,2 16,7 7,1 17,2 8,3 17,5 10 17,8 12 18,1 15,6 18,3 17,5
6 13,8 6,1 14,7 6,7 15,3 7,3 15,9 8,1 16,5 9,4 17 11 17,4 13,1 17,8 16,6 18 18,5
8 12,6 7,1 13,7 7,7 14,5 8,3 15,2 9,2 16 10,4 16,6 12,1 17,1 14,1 17,5 17,7 17,8 19,6
10 11,4 8,1 12,8 8,8 13,7 9,4 14,5 10,2 15,4 11,5 16,2 13,1 16,7 15,2 17,3 18,7 17,6 20,6
12 10,4 9,2 11,9 9,8 12,9 10,4 13,9 11,3 14,9 12,5 15,8 14,2 16,4 16,2 17,1 19,8 17,4 21,7
14 9,3 10,3 11,1 10,9 12,1 11,5 13,3 12,3 14,4 13,6 15,4 15,2 16,1 17,3 16,8 20,8 17,3 22,7
16 8,3 11,3 10,2 11,9 11,4 12,5 12,7 13,4 14 14,6 15 16,3 15,8 18,3 16,6 21,9 17,1 23,8
18 7,3 12,4 9,4 13 10,7 13,6 12,1 14,4 13,5 15,7 14,6 17,3 15,5 19,4 16,4 22,9 16,9 24,8
20 6,4 13,4 8,6 14 10,1 14,6 11,6 15,5 13,1 16,7 14,3 18,4 15,2 20,4 16,2 24 16,8 25,9
22     7,9 15,1 9,4 15,7 11 16,5 12,6 17,8 13,9 19,4 15 21,5 16 25 16,6 26,9
24     7,1 16,1 8,8 16,7 10,5 17,6 12,2 18,8 13,6 20,5 14,7 22,5 15,8 26,1 16,4 28
26         8,2 17,8 10 18,6 11,8 19,9 13,3 21,5 14,4 23,5 15,6 27 16,3 29
28             9,5 19,7 11,4 20,9 13 22,6 14,2 24,6 15,4 28,2 16,1 30,1
30                 11 22 12,6 23,6 13,9 25,7 15,2 29,2 16 31,1
32                     12,3 24,7 13,7 26,7 15,1 30,3 15,8 32,2
34                     12 25,7 13,4 27,8 14,9 31,3 15,7 33,2
36                     11,7 26,8 13,2 28,8 14,7 32,4 15,6 4,3
38                         13 29,9 14,5 33,4 15,4 35,5
40                         12,7 30,9 14,4 34,5 15,3 36,4
30 2 25,8 4,7 26,3 5,4 26,2 6 26,9 6,9 27,3 8,3 27,5 10,1 27,7 12,3 27,9 16,1 28 18,2
4 24 6,3 24,8 7 25,3 7,6 25,9 8,5 26,4 9,9 26,8 11,7 27,2 13,9 27,5 17,7 27,7 19,8
6 22,4 7,9 23,5 8,6 24,2 9,2 24,9 10,1 25,7 11,5 26,3 13,2 26,7 15,5 27,2 19,3 27,5 21,3
8 20,9 9,5 22,3 10,2 23,2 10,8 24,1 11,7 25 13,1 25,7 14,8 26,3 17 26,9 20,9 27,2 22,9
10 19,6 11 21,2 11,7 22,2 12,4 23,3 13,3 24,3 14,7 25,2 16,4 25,9 18,6 26,6 22,4 27 24,5
12 18,2 12,6 20,1 13,3 21,3 13,9 22,5 14,9 23,7 16,2 24,7 18 25,5 20,2 26,3 24 26,7 26,1
14 17 14,2 19,1 14,9 20,4 15,5 21,8 16,4 23,2 17,8 24,3 19,6 25,1 21,7 26 25,6 26,5 27,7
16     18,1 16,5 19,5 17,1 21,1 18 22,6 19,4 23,8 21,2 24,8 23,7 25,8 27,2 26,3 29,3
18         18,7 18,7 20,4 19,6 22 21 23,4 22,7 24,4 25 25,5 28,8 26,1 30,8
20             19,7 21,2 21,5 22,6 23 24,3 24,1 26,5 25,3 30,4 25,9 32,4
22             19 22,8 21 24,2 22,5 25,9 23,8 28,1 25 31,9 25,7 34
24                 20,5 25,7 22,1 27,5 23,5 29,7 24,8 33,5 25,6 35,6
26                 20 27,3 21,8 29,1 23,1 31,3 24,6 35,1 25,4 37,2
28                     21,4 30,7 22,8 32,9 24,3 36,4 25,2 38,8
30                     21 32,2 22,5 34,5 24,1 38,3 25 40,3
32                     20,6 33,8 22,2 36 23,9 39,9 24,8 41,9
34                     20,2 35,4 21,9 37,6 23,7 41,4 24,7 43,5
36                         21,7 39,2 23,5 43 24,5 45,1
38                         21,4 40,8 23,3 44,6 24,3 46,7
40                         21,1 42,4 23 46,2 24,2 48,3
40 2 34,7 5,5 35,3 6,2 35,7 6,9 36,1 7,9 36,5 9,4 36,8 11,3 37 13,6 37,3 17,8 37,4 20
4 32,5 7,6 33,5 8,3 34,1 9 34,8 10 35,4 11,5 36 13,4 36,4 15,7 36,8 19,9 37,1 22,1
6 30,5 9,7 31,9 10,5 32,8 11,1 33,6 12,1 34,5 13,6 35,3 15,5 35,8 17,9 36,4 22 36,7 24,2
8 28,8 11,8 30,4 12,6 31,5 13,2 32,6 14,2 33,7 15,7 34,6 17 35,3 20 36 24,1 36,4 26,3
10 27,1 13,9 29,1 14,7 30,3 15,3 31,6 16,3 32,9 17,8 34 19,7 34,8 22,1 35,6 26,2 36,1 28,4
12     27,8 16,8 29,2 17,5 30,7 18,4 32,2 19,9 33,4 21,8 34,3 24,2 35,3 28,3 35,9 30,5
14     26,5 18,9 28,1 19,6 29,8 20,5 31,5 22 32,8 23,9 33,9 26,3 35 30,4 35,6 32,6
16         27,1 21,7 28,9 22,7 30,8 24,1 32,3 26 33,5 28,4 34,6 32,5 35,3 34,7
18             28,1 24,8 30,1 26,3 31,7 28,1 33 30,5 34,3 34,6 35,1 36,9
20                 29,5 28,4 31,2 30,3 32,6 32,6 34 36,8 34,9 39
22                 28,8 30,5 30,7 32,4 32,2 34,7 33,7 38,9 34,6 41,1
24                     30,2 34,5 31,8 36,9 33,5 41 34,4 43,2
26                     29,8 36,6 31,5 39 33,2 43,1 34,2 45,3
28                     29,3 38,7 31,1 41,1 32,9 45,2 34 47,4
30                         30,7 43,2 32,6 47,3 33,7 49,5
32                         30,4 45,3 32,4 49,4 33,5 51,6
35                         29,8 48,5 32 52,6 33,2 54,8
54 2 47 6,5 47,7 7,4 48,2 8,1 48,7 9,2 49,2 10,8 49,6 12,9 50 15,5 50,3 20 50,5 22,4
4 44,1 9,4 45,4 10,2 46,2 10,9 47 12 47,9 13,6 48,6 15,7 49,1 18,3 49,7 22,8 50 25,2
6 41,6 12,2 43,3 13 44,4 13,8 45,6 14,8 46,2 16,5 47,7 18,5 48,4 21,2 49,1 25,7 49,5 28,1
8 39,3 15,1 41,4 15,9 42,8 16,6 44,2 17,7 45,7 19,3 46,8 21,4 47,7 24 48,6 28,5 49,2 30,9
10     39,7 18,7 41,3 19,5 42,9 20,5 44,6 22,2 46 24,2 47,1 26,8 48,2 31,3 48,8 33,8
12     38 21,6 39,8 22,3 41,7 23,4 43,7 25 45,2 27,1 46,5 29,7 47,7 34,2 48,4 36,6
14         38,4 25,2 40,6 26,2 42,8 27,9 44,5 29,2 45,9 32,5 47,3 37 48,1 39,5
16             39,5 29,1 41,9 30,7 43,8 32,8 45,3 35,4 46,9 39,9 47,8 42,3
18                 41 33,5 43,1 35,6 44,8 38,2 46,5 42,7 47,4 45,2
20                     42,5 38,5 44,3 41,1 46,1 45,6 47,1 48
22                     41,8 41,3 43,7 43,9 45,7 48,4 46,8 50,8
24                     41,2 44,1 43,2 46,8 45,3 51,3 46,5 53,7
26                         42,9 49,6 45 54,1 46,3 56,5
28                         42,3 52,4 44,6 56,9 46 56,4
30                         41,8 55,3 44,3 59,8 45,7 62,2
56 2 58,2 7,5 59,1 8,3 59,7 9,1 60,2 10,3 60,8 12 61,2 14,2 61,6 17 62 21,8 62,2 24,4
4 55 10,9 56,5 11,8 57,4 12,6 58,3 13,8 59,3 15,5 60,1 17,7 50,7 20,5 61,3 25,3 61,6 27,9
6 52,2 14,4 54,1 15,3 55,4 16,1 56,7 17,3 58 19 59 21,2 59,8 24 60,7 28,8 61,1 31,4
8 49,5 18 52 18,8 53,2 19,6 55,1 20,8 56,8 22,5 58 24,7 59,1 27,5 60,1 32,3 60,7 34,9
10     50 22,3 51,8 23,1 53,7 24,3 55,6 26 57,1 28,2 58,3 31 59,6 35,8 60,3 38,4
12         50,2 26,6 52,3 27,8 54,5 29,5 56,3 31,7 57,7 34,5 59,1 39,3 59,9 41,9
14             51 31,3 53,5 33 55,5 35,2 57 38 58,6 42,8 59,5 45,4
16                 52,5 36,5 54,7 38,7 56,4 41,5 58,1 46,3 59,1 48,9
18                     53,9 42,2 55,8 45 57,7 49,8 58,8 52,4
20                         55,2 48,5 57,2 53,3 58,4 55,9
78 2 67,7 8,4 69,1 9,4 69,9 10,2 70,8 11,4 71,6 13,3 72,3 15,7 72,9 18,7 73,4 23,9 73,8 26,7
4 62,8 12,6 65 13,5 66,4 14,4 67,9 15,6 69,3 17,5 70,5 19,9 71,4 22,9 72,4 28,1 72,9 30,9
6 58,5 16,8 61,5 17,7 63,4 18,5 65,3 19,8 67,3 21,7 68,9 24 70,2 27 71,4 32,3 72,2 35
8     58,2 21,9 60,6 22,7 63 23,9 65,5 25,8 67,4 28,2 69 31,2 70,6 36,4 71,5 39,2
10             60,8 28,1 63,7 30 66,1 32,4 67,9 25,4 69,8 40,6 70,9 43,4
12                 62,1 34,2 64,8 36,5 66,9 39,5 69 44,7 70,2 47,5
15                     62,9 42,8 65,4 45,8 67,9 51 69,4 53,8
87 2 75,5 9,1 77 10,1 78 11 79 12,3 80,1 14,3 80,9 16,8 81,5 19,9 82,2 25,4 82,5 28,3
4 69,7 13,8 72,3 14,8 73,9 15,7 75,6 17 77,4 18,9 78,7 21,4 79,8 24,6 80,9 30 81,6 33
6     68,2 19,5 70,4 20,3 72,7 21,6 75 23,6 76,9 26,1 78,3 29,3 79,8 34,7 80,7 37,6
8                 72,8 28,3 75,1 30,8 77 33,9 78,8 39,4 79,9 42,3
10                         75,7 38,6 77,9 44 79,1 47

►Выбор дизайна насоса и уплотнения в зависимости от температуры

►Материалы элементов проточной части насоса с литым корпусом

►Материалы элементов проточной части насоса со сварным корпусом

►Виды обогревающих кожухов

►Габаритные размеры версии Z на длинном валу


Габаритные размеры двухвинтового насоса BYD W5-Z Bornemann

►Габаритные размеры версии ZK на коротком валу


Габаритные размеры двухвинтового насоса BYD W5-ZK Bornemann

►Габаритные размеры версии ZI с внутренними подшипниками


Габаритные размеры двухвинтового насоса BYD W5-ZI Bornemann

►Габаритные размеры версии Z на длинном валу в вертикальном исполнении


Габаритные размеры двухвинтового насоса BYD V5-Z Bornemann

►Габаритные размеры версии ZI с внутренними подшипниками в вертикальном исполнении


Габаритные размеры двухвинтового насоса BYD V5-ZI Bornemann

►Расшифровка обозначений в названии

►Условия доставки

Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

►Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.

►Руководства по эксплуатации

►Заявка на подбор
