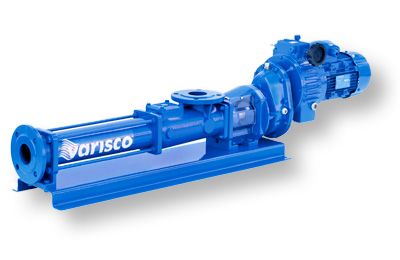

Винтовой насос Varisco Vulcan 24-003
Производитель: Varisco Тип: винтовые насосы (шнековые насосы) Страна производства: Италия Максимальная производительность: 3 м³/час Давление: до 24 бар Мощность электродвигателя: от 0,18 до 3,6 кВт Количество ступеней: 4 Частота вращения вала: до 800 об/мин Проход муфты: 24 мм Проход статора: 18 мм Размер твёрдых частиц: 7 мм Размер мягких частиц: 14 мм Вязкость: до 1000000 сСт Глубина самовсасывания: 7,5 м Температура перекачиваемой жидкости: 180 °С Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Описание серии и отрасли применения
Винтовой (шнековый) насос — насос, в котором создание напора нагнетаемой жидкости осуществляется за счёт вытеснения жидкости одним или несколькими винтовыми металлическими роторами, вращающимся внутри статора соответствующей формы.
Жидкость в винтовом насосе перекачивается без сплющивания, центрифугирования или других повреждений.
Количество ступеней ротора-статора винтового насоса Varisco Vulcan 24-003 определяет давление жидкости на выходе и может доходить до 8 (восьми) штук, создавая давление до 48 бар. Диаметр ротора определяет производительность винтового насоса и может быть 0.1 до 400 метров кубических в час.
Химическая и нефтехимическая промышленность: смолы, реактивы, кислоты, биодизель;
Лакокрасочная промышленность: растворители, красящие пасты, пигменты, краски;
Косметическая промышленность: мыло, крема, зубная паста, шампуни, стиральный порошок;
Целюлозно-бумажная промышленность: целлюлоза, клей, патины, крахмал;
Очистка сточных вод: сточные воды, ил;
Горное дело: вода горных отходов, ила, известковое молоко;
Строительная промышленность: раствор, бетон;
Керамическая промышленность: фарфоровые смеси, глина, шлам, извести;
Морская промышленность: нефтешламы, загрязненная вода, морская вода;
Рыбная промышленность: отходы, мука, рыбный фарш, масла;
Сельское хозяйство: корма, зерно, фураж;
Масляная промышленность: масло, оливковое массы;
Виноделие: виноград, виноградная паста, вино;
Пищевая промышленность: помидоры, мякоть фруктов, овощей, молочных продуктов;
Напитки: мякоть фруктового сока, ликеры, пиво, фруктовые пасты;
Кондитерская и хлебобулочная промышленность: мука, тесто, шоколад, кремы;
Бойни: рубленое мясо, кровь, костно-мясные смеси;
Сахарная промышленность: патока, спирт, этанол.
Преимущества
Постоянный поток, который напрямую зависит от скорости вращения и давления.
Плавный поток, без пульсации и перепадов давления, которые могут вызывать колебания трубопровода.
Наличие реверса. Благодаря изменению направления вращения ротора винтового насоса Varisco Vulcan 24-003 направление потока перекачиваемой жидкости можно изменить. Полная производительность доступна при работе в оба направления. Стандартное давление при работе в обратную сторону составляет 3 бара, но может быть поставлена версия с рабочим давлением реверса до 12 бар по запросу.
Самовсасывание. Высокое разрежение, создаваемое в насосе позволяет быстро самовсасывать жидкость. Максимальная высота самовсасывания зависит от физических характеристик перекачиваемой жидкости (температуры, давления, вязкость и т.п.).
Резиновые манжеты разработаны с особой геометрией для увеличения долговечность винтового насоса. Обеспечивается надежная работа даже при наличии острых твердых включений в перекачиваемой среде.
Винтовой насос соединен с электродвигателем соединением повышенной стойкости в целях обеспечения полной производительности в режиме реверса.
Трансмиссионный вал с универсальным присоединением, направляющая втулки и трансмиссионная направляющая сконструированы для того, чтобы обеспечить долговечность и надёжность. Направляющие втулки созданы для уменьшения износа присоединения, что позволяет избежать замены трансмиссионного вала и минимизация затрат на ремонт и техническое обслуживание винтового насоса.
Простое и недорогое обслуживание. Небольшое количество легко доступных компонентов.
Основные особенности
1. Широкий отсек для загрузки / выдачи позволяет перекачивать продукт, содержащий до 15% включений при минимально возможно компактной конструкции винтового насоса. | |
2. Максимально компактное и крепкое присоединение ротора со строением и размерами, разработанными для работы с минимальным кавитационным запасом. | |
3. Стандартное исполнение винтового насоса с двунаправленным одиночным механическим уплотнением. Пространство между уплотнением вала и кольцом шестерни сконструировано таким образом, чтобы обеспечить установку различных уплотнений, в том числе с промывкой или без таковой, компенсационное или сдвоенное двойное механическое уплотнение, сальниковое уплотнение с промывкой или без таковой. | |
4. Соединение насоса с мотором изготовлено из жёстких и высокопрочных шпилек, что даёт возможность монтировать привод под любым углом в плоскости вращения ротора. | |
5. По умолчанию вращающиеся части винтового насоса изготовлены из нержавеющей стали. Однако технология изготовления насосов позволяет использовать различные материалы, которых требует технологический процесс. Также важно отметить, что вне зависимости от выбранного материала вращающихся частей, насос не подвергается повышенному износу, благодаря соединению по средствам высокорпрочной втулки. | |
6. Защитный рукав сцепления имеет минимальную площадь поверхности контакта с продуктом и не имеет выступов твердыми или острыми частями. Благодаря особому методу герметизации сцепления кольцом из нержавеющей стали, гарантировано прекрасное крепление защитного рукава сцепления под высоким давлением. | |
7. Чугунный корпус винтового насоса Varisco Vulcan 24-003 имеет смотровое отверстие большого размера, удобно подходящее для чистки и обслуживания насоса. | |
8. Входная зона статора характеризуется конической геометрией с широким поперечным сечением, которое, в том числе, благодаря компактности, уменьшает NFSHR и облегчает проход продукта даже при присутствии твердых частиц большого размера. | |
9. На концах статора имеются встроенные уплотнительные системы, которые освобождают от использования дополнительных уплотнений. Кроме того, предотвращает вращение статора внутри корпуса в случае склеивания ротора и статора во время старта. | |
10. Ротор винтового насоса Varisco Vulcan 24-003 изготовлен с особой точностью с очень высокой степенью полировки. Это уменьшает насос, снижая риск блокирования при запуске. Роторы могут быть изготовлены из нескольких типов материалов, различно обработанных и покрытых, таким образом гарантируя необходимое именно для Вас решение. Статоры из высококачественных эластомеров изготавливаются с высочайшей точностью, чтобы всегда гарантировать оптимальное сцепление с ротором. |
Типы уплотнений
сальниковое уплотнение | |
сальниковое уплотнение с промывкой | |
одинарное механическое уплотнение | |
одинарное механическое уплотнение с промывкой | |
сдвоенное механическое уплотнение | |
каскадное двойное механическое уплотнение |
Применяемые материалы
Корпус
|
|
Ротор
Нержавеющая сталь AISI 420B - 304 - 316
Обработанная нержавеющая сталь: хромированная, нитридированная, особой прочности, покрытая керамикой.
Существует два варианта роторов винтового насоса Varisco Vulcan 24-003: со стандартным и удлинённым шагом витка. При одинаковом диаметре ротота и одинаковой его частоте вращения производительность насоса с удлинённым шагом витка в два раза выше, чем со стандартным ротором.
Статор
NBR - бутадиен-нитрильный каучук
EPDM - этилен-пропиленовый каучук
Hypalon - хлорсульфированый полиэтилен
Viton - фторкаучук
NBR-Hydrogenated - гидрогенизованный бутадиен-нитрильный каучук
PFTE - политетрафторэтилен
NR - бутадиен-нитрильный каучук
NBR food grade (white) - пищевой бутадиен-нитрильный каучук (белый)
NBR food grade (black) - пищевой бутадиен-нитрильный каучук (чёрный)
EPDM food grade - пищевой этилен-пропиленовый каучук
Hypalon food grade - пищевой хлорсульфированый полиэтилен
Viton food grade - пищевой фторкаучук
Габаритные размеры
Графики соотношения производительности и давления
Типы присоединений
фланцевое присоединение
загрузочный бункер
Расшифровка обозначений
E | 06 | 012 | G | 1 | 0 | A | R7,5 | T | 4 | 2,2 | EX |
| привод | E электро-привод | S без привода | P с подго-товкой |
| давление | 4 | 6 | 8 | 12 | 24 | 48 бар |
| произво-дительность | от 0,1 до 400 м³ в час |
| материал корпуса насоса | G чугун (cast iron) | X нержавеющая сталь (AISI 304) | K нержавеющая сталь (AISI 316) | L пищевая нержавеющая сталь (AISI 316L) |
| материал подшипников скольжения | 0 PTFE/графит | 1 SiC/SiC/Viton | 2 Керамика/ Графит/NBR | 3 WC/WC/Viton | 4 WC/WC/NBR | 5 Керамика/ Графит/Viton | 6 SiC/SiC/EPDM | 7 WC/WC/EPDM |
| материал уплотнения | 0 манжета | 1 манжета с промывкой | 3 одинарное механическое | 4 одинарное механическое с промывкой | 5 одинарное механическое с охлаждением | 6 одинарное механическое с окрытым охлаждением | 7 сдвоенное механическое | 3 каскадное двойное механическое | 3 картридж |
| материал статора | A NBR бутадиен-нитрильный каучук | B EPDM этилен-пропиленовый каучук | C Hypalon хлорсульфированый полиэтилен | D Viton фторкаучук | E NBR-Hydrogenated гидрогенизованный бутадиен-нитрильный каучук | F PFTE политетрафторэтилен | G NR бутадиен-нитрильный каучук | H NBR food grade (white) пищевой бутадиен-нитрильный каучук (белый) | I NBR food grade (black) пищевой бутадиен-нитрильный каучук (чёрный) | J EPDM food grade пищевой этилен-пропиленовый каучук | K Hypalon food grade пищевой хлорсульфированый полиэтилен | L Viton food grade пищевой фторкаучук |
| редуктор | E стандарт IEC | U стандарт NEMA |
| количество фаз электро- двигателя | 1 | 3 |
| количество полюсов электро- двигателя | 2 | 4 | 6 |
| мощность электро-двигателя | кВт |
| исполнение | EX взрыво-безопасное |
Купить винтовой насос Varisco Vulcan 24-003
Для того, чтобы купить винтовой насос Varisco Vulcan 24-003 вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из графиков производительности, напора, глубины самовсасывания, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса и его частей.
Наша компания - официальный дилер Varisco (Вариско) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.
Руководства по эксплуатации
Условия доставки
Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
