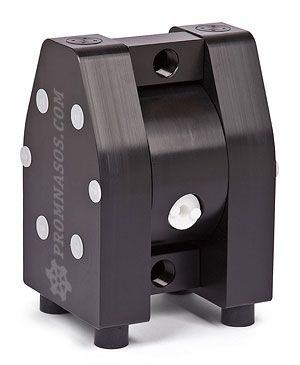

Пневматический мембранный насос Dellmeco DM-40/315-RTF


Пневматический мембранный насос Dellmeco DM-40/315-RTF Производитель: Dellmeco
Страна производства: Великобритания
Серия: Полиэтиленовая ATEX серия
Тип: пневматические диафрагменные насосы (мембранные насосы)
Максимальная производительность: 315 л/мин
Максимальное давление: 8 бар
Материал проточной части на выбор: R - полиэтилен токопроводящий
Диафрагмы: T - фторопласт (PTFE)
Клапаны: F - фторопласт (PTFE, цилиндрический)
Центральный блок: полиэтилен токопроводящий
Размер патрубков: DN40 (1 1/2")
Диаметр подсоединения воздуха: 1/2"
Твёрдые включения: до 10 мм
Самовсасывание: с 4 м
Всасывание в залитом состоянии: с 9 м
Температура продукта: 70°С
Вес: 23 кг

Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com

Применяемые материалы

корпус и патрубки
(проточная часть)
R полиэтилен токопроводящий
с содержанием графита
Применяется для перекачивания химически агрессивных жидкостей. Обладает лучшей, по сравнению с нержавеющей сталью, химической стойкостью. Подходит для жидкостей с высокой степенью абразивности
мембраны T фторопласт (PTFE) Применяется для перекачивания самых химически агрессивных жидкостей, в том числе при высоких температурах
клапаны F фторопласт (PTFE)
цилиндрические
Применяется для перекачивания химически агрессивных жидкостей, в том числе при высоких температурах. Улучшенная всасывающая способность. Слабая стойкость к абразиву

Габаритные размеры


A
270 mm

F   109 mm
K
190±2 mm
B
312±2 mm

G
R 1/2"

L
227±2 mm
C
426 mm

H
388 mm

M
120 mm
D
42 mm

I
30 mm



E
G 1 1/2"

J
60 mm



Внутреннее строение

Поз. Кол-во Наименование Материал DM 40/315 DM 50/565
1. 2 Корпус Полиэтилен 2 40 001 20 2 50 001 20
Полиэтилен токопроводный 2 40 001 21 2 50 001 21
Тефлон 2 40 001 23 2 50 001 23
Тефлон токопроводный 2 40 001 24 2 50 001 24
2. 1 Центральный блок Полиэтилен 1 40 10 20 1 50 10 20
Полиэтилен токопроводный 1 40 10 21 1 50 10 21
3. 2 Патрубки Полиэтилен 2 40 30 20 2 50 30 20
Полиэтилен токопроводный 2 40 30 21 2 50 30 21
Тефлон 2 40 30 23 2 50 30 23
Тефлон токопроводный 2 40 30 24 2 50 30 24
АISI 316 2 40 35 53 2 50 35 53
Всасывающий/напорный патрубки двойные Полиэтилен 2 40 31 20 2 50 31 20
4. 2 Мембрана ТFМ (Тефлон) 1 40 50 05 1 50 50 05
ЕРDМ 1 40 50 08 1 50 50 08
NBR 1 40 50 10 1 50 50 10
5. 4 Цилиндрический клапан Полиэтилен 2 40 56 20 2 50 56 20
Тефлон 2 40 56 23 2 50 56 23
Полиэтилен токопроводный 2 40 56 21 2 50 56 21
Тефлон токопроводный 2 40 56 24 2 50 56 24
Клапан Тефлон 1 40 60 23 150 60 23
ЕРDМ 1 40 60 08 150 60 08
NBR 1 40 60 10 150 60 10
АISI 316 140 60 52 150 60 52
Полиуретан 1 40 60 07 150 60 07
7. компл. Уплотнительные кольца  PTFE/FРМ, PTFE/EPDM, PTFE-с/FRM, PTFE-с/EPDM SDP 40Р SDP 50Р
9. 8 Шпилька АISI 304 2 40 042 50 2 50 042 50
11. 4 Амортизатор Резина 1 40 69 06 1 40 69 06
12. 16 Гайка с шайбой АISI 304 1 40 045 50 1 50 045 50
13. 1 Воздушный механизм РЕТ/NBR 1 40 020 31 1 40 020 31
РЕТ/FРМ 140 020 32 1 40 020 32
14. 1 Шток АISI 304 1 40 40 50 150 40 50
15. компл. Уплотнительные кольца NBR/ FРМ AVD 03 AVD 03
16. компл. Уплотнительные кольца Полиэтилен/NBR SHD 03 SHD 04
17. 1 Глушитель Полиэтилен 1 40 99 20 1 40 99 20
Бронза 1 40 99 86 1 40 99 86
18. 1 Штуцер РЕТ 1 40 46 25 1 40 46 25
22. 4 Седло клапана Полиэтилен 2 40 54 20 2 50 54 20
Тефлон 2 40 54 23 2 50 54 23
Полиэтилен токопроводный 2 40 54 21 2 50 54 21
Тефлон токопроводный 2 40 54 24 2 50 54 24
24. 2 Нижняя заглушка Полиэтилен 2 40 59 20 2 50 59 20
Тефлон 2 40 59 23 2 50 59 23
Полиэтилен токопроводный 2 40 59 21 2 50 59 21
Тефлон токопроводный 2 40 59 24 2 50 59 24
25. 2 Верхняя заглушка Полиэтилен 2 40 55 20 2 50 55 20
Тефлон 2 40 55 23 2 50 55 23
Полиэтилен токопроводный 2 40 55 21 2 50 55 21
Тефлон токопроводный 2 40 55 24 2 50 55 24
26. 2 Стопор Полиэтилен 2 40 39 20 2 50 39 20
Тефлон 2 40 39 23 2 50 39 23
Полиэтилен токопроводный 2 40 39 21 2 50 39 21
Тефлон токопроводный 2 40 39 24 2 50 39 24
27. 2 Винт Полиэтилен 2 40 38 20 2 50 38 20
Тефлон 2 40 38 23 2 50 38 23
Полиэтилен токопроводный 2 40 38 21 2 50 38 21
Тефлон токопроводный 2 40 38 24 2 50 38 24
28. 2 Уплотнительное кольцо FЕР/FPM 2 40 78 04 2 50 78 04
EPDM 2 40 78 08 2 50 78 08
35. 1 Центральный блок в сборе Полиэтилен 1 40 11 20 1 50 11 20
70. 16 Заглушка Полиэтилен 2 40 058 20 2 50 058 20

График производительности, давления и расхода воздуха

Особенности насоса

Режимы работы

Работа в режиме самовсасывания пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-40/315-RTF
Работа в погружённом состоянии пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-40/315-RTF
Работа при положительном давлении на всасывании (с подпором) пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-40/315-RTF

Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-40/315-RTF обладает способностью самовсасывания с глубины до 5 метров при работе в режиме "сухого хода". В залитом состоянии максимальный показатель составляет 9 метров. Высота самовсасывания зависит от конфигурации насоса и параметров эксплуатации. Все данные и графики основаны на испытаниях на воде при температуре 20 С.

Насос Dellmeco может работать при полном погружении в жидкость. При этом трубопровод с выходящим воздухом должен быть выведен выше уровня жидкости. Материалы корпуса насоса и комплектующих должны быть совместимы с окружающей средой.

При положительном давлении на всасывании (с подпором) насосы Dellmeco работают наиболее эффективно, когда давление на входе ограничено 0.5 - 0.6 бар. Наиболее распространенный способ установки при откачивании донных осадков из танков и очистных сооружений.

Подбор типоразмера

Демпфер пульсации

Расшифровка кода

Варианты исполнения

Как купить пневматический мембранный насос Dellmeco DM-40/315-RTF?

Руководства по эксплуатации

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
