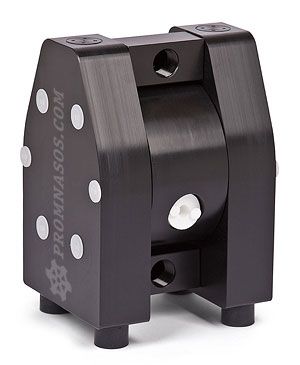

Пневматический мембранный насос Dellmeco DM-10/25-REF
|
Производитель: Dellmeco Страна производства: Великобритания Серия: Полиэтиленовая ATEX серия Тип: пневматические диафрагменные насосы (мембранные насосы) Максимальная производительность: 25 л/мин Максимальное давление: 8 бар Материал проточной части на выбор: R - полиэтилен токопроводящий Диафрагмы: E - пищевая резина (EPDM) Клапаны: F - фторопласт (PTFE, цилиндрический) Центральный блок: полиэтилен токопроводящий Размер патрубков: DN10 (3/8") Диаметр подсоединения воздуха: 1/8" Твёрдые включения: до 3 мм Самовсасывание: с 2 м Всасывание в залитом состоянии: с 9 м Температура продукта: 70°С Вес: 1,4 кг Стоимость: зависит от комплектации согласно описанию ниже. Позвоните нам и опишите вашу задачу, мы подберём подходящий насос за несколько минут и сообщим стоимость. |
Применяемые материалы
| корпус и патрубки (проточная часть) |
R | полиэтилен токопроводящий с содержанием графита |
Применяется для перекачивания химически агрессивных жидкостей. Обладает лучшей, по сравнению с нержавеющей сталью, химической стойкостью. Подходит для жидкостей с высокой степенью абразивности |
| мембраны | E | EPDM | Применяется для химически агрессивных жидкостей, хорошая устойчивость к абразиву. Не подходит для жидкостей на масляной основе и растворителей |
| клапаны | F | фторопласт (PTFE) цилиндрические |
Применяется для перекачивания химически агрессивных жидкостей, в том числе при высоких температурах. Улучшенная всасывающая способность. Слабая стойкость к абразиву |
Габаритные размеры
| A |
105 mm |
|
F | 84 mm | |
K |
75±2 mm |
| B |
128±2 mm |
G |
R 1/8" |
L |
93±2 mm | ||
| C |
164 mm |
H |
150 mm |
M |
45 mm | ||
| D |
18 mm |
I |
10 mm |
||||
| E |
G 3/8" |
J |
15 mm |
Внутреннее строение
| Поз. | Кол-во | Наименование | Материал | DM 08/10 | DM 10/25 |
| 1. | 2 | Корпус | Полиэтилен | 2 08 001 20 | 210 00120 |
| Полиэтилен токопроводный | 2 08 001 21 | 210 00121 | |||
| Тефлон | 2 08 001 23 | 210 00123 | |||
| Тефлон токопроводный | 2 08 001 24 | 2 10 001 24 | |||
| 2. | 1 | Центральный блок | Полиэтилен | 1 08 10 20 | 1 10 10 20 |
| Полиэтилен токопроводный | 1 08 10 21 | 1 10 10 21 | |||
| 3. | 2 | Всасывающий/напорный патрубки | Полиэтилен | 2 08 30 20 | 2 10 30 20 |
| Полиэтилен токопроводный | 2 08 30 21 | 2 10 30 21 | |||
| Тефлон | 2 08 30 23 | 2 10 30 23 | |||
| Тефлон токопроводный | 2 08 30 24 | 2 10 30 24 | |||
| АISI 316 | 2 08 35 53 | 2 10 35 53 | |||
| Всасывающий/напорный патрубки двойные | Полиэтилен | - | 2 10 31 20 | ||
| 1 | Всасывающий патрубок (бочковый вариант) | Полиэтилен | 2 08 33 20 | 2 10 33 20 | |
| 4. | 2 | Мембрана | TFM (Тефлон) | 1 08 50 05 | 1 10 50 05 |
| EPDM | - | 1 10 50 08 | |||
| NBR | - | 1 10 5010 | |||
| 5. | 4 | Цилиндрический клапан | Полиэтилен | 2 08 56 20 | 2 10 56 20 |
| Тефлон | 2 08 56 23 | 2 10 56 23 | |||
| Полиэтилен токопроводный | 2 08 56 21 | 2 10 56 21 | |||
| Тефлон токопроводный | 2 08 56 24 | 2 10 56 24 | |||
| Клапан | Тефлон | 2 08 60 23 | 1 10 60 23 | ||
| EPDM | - | 1 10 60 08 | |||
| NBR | - | 1 10 6010 | |||
| АISI 316 | 108 60 52 | 110 60 52 | |||
| Керамика | - | 110 60 90 | |||
| Полиуретан | - | 110 60 07 | |||
| 7. | компл. | Уплотнительные кольца | FER/FRM | SDP 08Р | SDP 10Р |
| 9. | 4 | Шпилька | АISI 304 | 2 08 042 50 | 210 042 50 |
| 11. | 4 | Амортизатор | Резина | 1 08 69 06 | 1 08 69 06 |
| 12. | 8 | Гайка с шайбой | АISI 304 | 1 08 045 50 | 110 045 50 |
| 13. | 1 | Воздушный механизм | РЕТ/NBR | 108 020 31 | 1 08 020 31 |
| FER/FRM | 108 020 32 | 108 020 32 | |||
| 14. | 1 | Шток | АISI 304 | 1 08 24 50 | 1 08 24 50 |
| 15. | компл. | Уплотнительные кольца | NBR/FРМ | AVD 01 | AVD 01 |
| 17. | 1 | Глушитель | Полиэтилен | 1 08 99 20 | 1 08 99 20 |
| Бронза | 1 08 99 86 | 1 08 99 86 | |||
| 18. | 1 | Штуцер | РЕТ | 1 08 46 25 | 1 08 46 25 |
| 22. | 4 | Седло клапана | Полиэтилен | 2 08 54 20 | 2 10 54 20 |
| Тефлон | 2 08 54 23 | 2 10 54 23 | |||
| Полиэтилен токопроводный | 2 08 54 21 | 2 10 54 21 | |||
| Тефлон токопроводный | 2 08 54 24 | 2 10 54 24 | |||
| 24. | 2 | Нижняя заглушка | Полиэтилен | 2 08 59 20 | 2 10 59 20 |
| Тефлон | 2 08 59 23 | 2 10 59 23 | |||
| Полиэтилен токопроводный | 2 08 59 21 | 2 10 59 21 | |||
| Тефлон токопроводный | 2 08 59 24 | 2 10 59 24 | |||
| 25. | 2 | Верхняя заглушка | Полиэтилен | 2 08 055 20 | 2 10 055 20 |
| Тефлон | 2 08 055 23 | 2 10 055 23 | |||
| Полиэтилен токопроводный | 2 08 055 21 | 2 10 055 21 | |||
| Тефлон токопроводный | 2 08 055 24 | 2 10 055 24 | |||
| 26. | 2 | Стопор | Полиэтилен | 2 08 39 20 | 2 10 39 20 |
| Тефлон | 2 08 39 23 | 2 10 39 23 | |||
| Полиэтилен токопроводный | 2 08 39 21 | 2 10 39 21 | |||
| Тефлон токопроводный | 2 08 39 24 | 2 10 39 24 | |||
| 27. | 2 | Винт | Полиэтилен | 2 08 38 20 | 2 10 38 20 |
| Тефлон | 2 08 38 23 | 2 10 38 23 | |||
| Полиэтилен токопроводный | 2 08 38 21 | 2 10 38 21 | |||
| Тефлон токопроводный | 2 08 38 24 | 2 10 38 24 | |||
| 28. | 2 | Уплотнительное кольцо | FER/FRM | 2 08 78 04 | 2 10 78 04 |
| EPDM | - | 2 10 78 08 | |||
| 35. | 1 | Центральный блок в сборе | Полиэтилен | 1 08 11 20 | 2 10 78 08 |
| 70. | 8 | Заглушка | Полиэтилен | 2 08 058 20 | 2 10 058 20 |
График производительности, давления и расхода воздуха
Особенности насоса
Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-10/25-REF обладает следующими особенностями:
- Компактная, надёжная конструкция - низкие эксплуатационные затраты.
- Насосы способны перекачивать различные продукты: от воды до очень вязких продуктов с частицами.
- Отсутствие уплотнений.
- Является экологически безопасными, гарантия отсутствия утечек.
- Может работать в опасных помещениях - привод от сжатого воздуха, отсутствие искрообразования.
- Может работать в режиме сухого хода без повреждения.
- Самовсасывание с 8 метров.
- Переменная производительность - простота регулирования производительности от нуля до максимума посредством изменения количества подаваемого воздуха.
- Останавливается при закрытии напорной магистрали и автоматически запускается при её открытии (отсутствует увеличение температуры или износ).
- Многослойные мембраны с большим ресурсом для тяжёлых условий эксплуатации. Поверхность мембран является абсолютно гладкой, какие-либо уплотнения или прокладки отсутствуют.
- Для работы насоса какая-либо смазка не требуется.
- Простота обслуживания.
Режимы работы
 |
 |
 |
Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-10/25-REF обладает способностью самовсасывания с глубины до 5 метров при работе в режиме "сухого хода". В залитом состоянии максимальный показатель составляет 9 метров. Высота самовсасывания зависит от конфигурации насоса и параметров эксплуатации. Все данные и графики основаны на испытаниях на воде при температуре 20 С. |
Насос Dellmeco может работать при полном погружении в жидкость. При этом трубопровод с выходящим воздухом должен быть выведен выше уровня жидкости. Материалы корпуса насоса и комплектующих должны быть совместимы с окружающей средой. |
При положительном давлении на всасывании (с подпором) насосы Dellmeco работают наиболее эффективно, когда давление на входе ограничено 0.5 - 0.6 бар. Наиболее распространенный способ установки при откачивании донных осадков из танков и очистных сооружений. |
Подбор типоразмера
Демпфер пульсации
Высота: 81 мм Ширина: Ø104 мм Размер присоединений: DN10 (3/8") Диаметр подсоединения воздуха: R 1/8" Материал проточной части: R - полиэтилен токопроводящий (PE cond.) Материал диафрагмы: E - EPDM Материал корпуса: R - полиэтилен токопроводящий |
Демпфер пульсации Dellmeco DM-08/10-RER совместим с пневматическим диафрагменнымй насосом (мембраннымй насосом) Dellmeco DM-10/25-REF. Он является активным - подключается к воздушной магистрали параллельно с насосом, что позволяет одновременно регулировать производительность насоса и пропорционально компенсировать пульсацию потока. Во время пика пульсации диафрагма демпфера принимает на себя часть избыточного давления благодаря сжатию воздушной подушки внутри корпуса. Затем, в момент переключения воздушного механизма насоса, давление в напорном патрубке насоса начинает падать и камера демпфера наполняется сжатым воздухом - это заставляет диафрагму выгибаться и компенсировать провал давления в напорном трубопроводе. Воздушная подушка продолжает давить на мембрану демпфера в середине такта, поддерживая давление постоянным. Если давление в системе скачет, воздушная подушка амортизирует и сглаживает его, автоматически увеличивая или уменьшая. Если давление жидкости падает, то воздух через предохранитель сбрасывается в атмосферу. При правильном подборе и установке демпфер обеспечивает практически ровный поток на выходе насоса Dellmeco. Диаграмма работы насоса
без депмфера с демпфером  |
Расшифровка кода
DM-15/55-PTS /DM1
DM — Насос Dellmeco
15 — Условный диаметр патрубков насоса (ДУ)
55 — Максимальная производительность
Р — Материал корпуса:
А — Алюминий
В — Алюминий с тефлоновым покрытием
С — Чугун
Н — Гигиеническое исполнение из нерж. стали AISI316L
Р — Полиэтилен
R — Токопроводящий полиэтилен
S — Индустриальное исполнение из нерж.стали AISI316L
Т — Тефлон
Z — Токопроводящий тефлон
Т — Материал мембраны:
Е — EPDM
N — NBR
T — TFM/PTFE
S — Материал и вид клапанов:
E — EPDM, шаровидный клапан
N — NBR, шаровидный клапан
S — AISI316L, шаровидный клапан
T — PTFE, шаровидный клапан
U — Полиуретан, шаровидный клапан
F — PTFE, цилиндрический клапан
P — PE, цилиндрический клапан
C — Керамика, цилиндрический клапан
DM1 — Опции:
BC1 — Барьерные камеры с датчиками утечки (Namur)
BC2 — Барьерные камеры с датчиками утечки и контроллером (Namur)
ВС3 — Барьерные камеры в комплектации BC2 со взрывозащитой (ATEX)
DM1 — Датчики разрыва мембраны (Namur, ATEX)
DM2 — Датчики разрыва мембраны (Namur, ATEX) с контроллером
SC1 — Датчики тактов со взрывозащитой (ATEX)
SC2 — SC1 плюс счётчик тактов
SC3 — SC1 плюс счётчик тактов со взрывозащитой (ATEX)
SC5 — Пневматический датчик тактов с преобразователем давления
SC6 — SC5 плюс контроллер
BF1 — Система обратного слива, ручное управление, уплотнения EPDM
BF2 — Система обратного слива, ручное управление, уплотнения PTFE
BF3 — Система обратного слива, ручное управление, уплотнения FPM (для металлических насосов)
BF4 — Пневматическая система обратного слива, уплотнения EPDM-(для пластиковых насосов)
BF5 — Пневматическая система обратного слива, уплотнения PTFE (для пластиковых насосов)
AF1/2 — Фильтр-регулятор
F1 — Фланцы PN10 с FEP/FPM уплотнениями (для пластиковых насосов)
F2 — Фланцы PN10 с EPDM-уплотнениями (для пластиковых насосов)
F3 — Фланцы PN10 с NBR уплотнениями (для пластиковых насосов)
F7 — Фланцы PN10, DIN 2576 (для металлических насосов)
F8 — Фланцы ANSI 150 RF-SO
F9 — Фланцы PN16 DIN 2277/2278
DIN — Присоединения DIN 12 (для металлических насосов)
TC — Присоединения Clamp 13 (для металлических насосов)
SMS — Присоединения SMS 14 (для металлических насосов)
S — Патрубок с двойным входом
HJ — Рубашка обогрева
НР — Исполнение с усилителем давления (2х)
D — Бочковое исполнение
Р — Насос для сыпучих продуктов
V — Воздушный механизм c уплотнительными кольцами VITON
SK1 — ключ для верхних и нижних заглушек (для пластиковых насосов)
SK2 — ключ для верхних и нижних заглушек (для пластиковых насосов)
SK3 — ключ для верхних и нижних заглушек (для пластиковых насосов)
SK4 — ключ для воздушных механизмов
Т — Тележка
X — пожаровзрывозащищенная версия
CLEAN — Сборка в специальном обеспыленном помещении
Варианты исполнения
Пожаровзрывобезопасное исполнение
Бочковой вариант
Установка на тележке
Насос высокого давления
Порошковое исполнение
Варианты присоединений
Барьерная камера
Контроль разрыва мембраны
Счётчик тактов
Система обратной промывки
Пневмомиксеры
Как купить пневматический мембранный насос Dellmeco DM-10/25-REF?
Для того, чтобы купить пневматический диафрагменный насос (мембранный насос) Dellmeco DM-10/25-REF (деллмеко) вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из графика производительности, а также подобрать демпфер пульсации и дополнительные опции, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса, его мембран и клапанов.
Наша компания - официальный дилер Dellmeco (Деллмеко) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки. Большая часть оборудования всегда есть на нашем складе в Москве.
