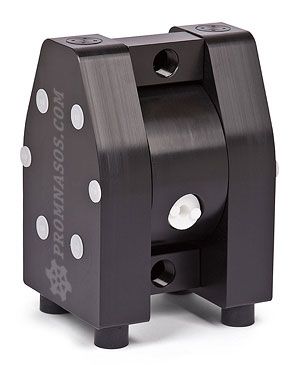

Пневматический мембранный насос Dellmeco DM-08/10-RTS


Пневматический мембранный насос Dellmeco DM-08/10-RTS Производитель: Dellmeco
Страна производства: Великобритания
Серия: Полиэтиленовая ATEX серия
Тип: пневматические диафрагменные насосы (мембранные насосы)
Максимальная производительность: 10 л/мин
Максимальное давление: 8 бар
Материал проточной части на выбор: R - полиэтилен токопроводящий
Диафрагмы: T - фторопласт (PTFE)
Клапаны: S - нержавеющая сталь (AISI316L)
Центральный блок: полиэтилен токопроводящий
Размер патрубков: DN8 (1/4")
Диаметр подсоединения воздуха: 1/8"
Твёрдые включения: до 2 мм
Самовсасывание: с 1 м
Всасывание в залитом состоянии: с 9 м
Температура продукта: 70°С
Вес: 0,9 кг

Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com

Применяемые материалы

корпус и патрубки
(проточная часть)
R полиэтилен токопроводящий
с содержанием графита
Применяется для перекачивания химически агрессивных жидкостей. Обладает лучшей, по сравнению с нержавеющей сталью, химической стойкостью. Подходит для жидкостей с высокой степенью абразивности
мембраны T фторопласт (PTFE) Применяется для перекачивания самых химически агрессивных жидкостей, в том числе при высоких температурах
клапаны S нержавеющая сталь (AISI 316) Применяется для вязких жидкостей. Способствует улучшению производительности и всасывающей способности. Может применяться для жидкостей с повышенной кислотностью и щелочных растворов

Габаритные размеры


A
70 mm

F   58 mm
K
50±2 mm
B
113±2 mm

G
R 1/8"

L
86±2 mm
C
120 mm

H
107 mm

M
36 mm
D
15 mm

I
10 mm



E
G 1/4"

J
15 mm



Внутреннее строение

Поз. Кол-во Наименование Материал DM 08/10 DM 10/25
1. 2 Корпус Полиэтилен 2 08 001 20 210 00120
Полиэтилен токопроводный 2 08 001 21 210 00121
Тефлон 2 08 001 23 210 00123
Тефлон токопроводный 2 08 001 24 2 10 001 24
2. 1 Центральный блок Полиэтилен 1 08 10 20 1 10 10 20
Полиэтилен токопроводный 1 08 10 21 1 10 10 21
3. 2 Всасывающий/напорный патрубки Полиэтилен 2 08 30 20 2 10 30 20
Полиэтилен токопроводный 2 08 30 21 2 10 30 21
Тефлон 2 08 30 23 2 10 30 23
Тефлон токопроводный 2 08 30 24 2 10 30 24
АISI 316 2 08 35 53 2 10 35 53
Всасывающий/напорный патрубки двойные Полиэтилен - 2 10 31 20
1 Всасывающий патрубок (бочковый вариант) Полиэтилен 2 08 33 20 2 10 33 20
4. 2 Мембрана TFM (Тефлон) 1 08 50 05 1 10 50 05
EPDM - 1 10 50 08
NBR - 1 10 5010
5. 4 Цилиндрический клапан Полиэтилен 2 08 56 20 2 10 56 20
Тефлон 2 08 56 23 2 10 56 23
Полиэтилен токопроводный 2 08 56 21 2 10 56 21
Тефлон токопроводный 2 08 56 24 2 10 56 24
Клапан Тефлон 2 08 60 23 1 10 60 23
EPDM - 1 10 60 08
NBR - 1 10 6010
АISI 316 108 60 52 110 60 52
Керамика - 110 60 90
Полиуретан - 110 60 07
7. компл. Уплотнительные кольца FER/FRM SDP 08Р SDP 10Р
9. 4 Шпилька АISI 304 2 08 042 50 210 042 50
11. 4 Амортизатор Резина 1 08 69 06 1 08 69 06
12. 8 Гайка с шайбой АISI 304 1 08 045 50 110 045 50
13. 1 Воздушный механизм РЕТ/NBR 108 020 31 1 08 020 31
FER/FRM 108 020 32 108 020 32
14. 1 Шток АISI 304 1 08 24 50 1 08 24 50
15. компл. Уплотнительные кольца NBR/FРМ AVD 01 AVD 01
17. 1 Глушитель Полиэтилен 1 08 99 20 1 08 99 20
Бронза 1 08 99 86 1 08 99 86
18. 1 Штуцер РЕТ 1 08 46 25 1 08 46 25
22. 4 Седло клапана Полиэтилен 2 08 54 20 2 10 54 20
Тефлон 2 08 54 23 2 10 54 23
Полиэтилен токопроводный 2 08 54 21 2 10 54 21
Тефлон токопроводный 2 08 54 24 2 10 54 24
24. 2 Нижняя заглушка Полиэтилен 2 08 59 20 2 10 59 20
Тефлон 2 08 59 23 2 10 59 23
Полиэтилен токопроводный 2 08 59 21 2 10 59 21
Тефлон токопроводный 2 08 59 24 2 10 59 24
25. 2 Верхняя заглушка Полиэтилен 2 08 055 20 2 10 055 20
Тефлон 2 08 055 23 2 10 055 23
Полиэтилен токопроводный 2 08 055 21 2 10 055 21
Тефлон токопроводный 2 08 055 24 2 10 055 24
26. 2 Стопор Полиэтилен 2 08 39 20 2 10 39 20
Тефлон 2 08 39 23 2 10 39 23
Полиэтилен токопроводный 2 08 39 21 2 10 39 21
Тефлон токопроводный 2 08 39 24 2 10 39 24
27. 2 Винт Полиэтилен 2 08 38 20 2 10 38 20
Тефлон 2 08 38 23 2 10 38 23
Полиэтилен токопроводный 2 08 38 21 2 10 38 21
Тефлон токопроводный 2 08 38 24 2 10 38 24
28. 2 Уплотнительное кольцо FER/FRM 2 08 78 04 2 10 78 04
EPDM - 2 10 78 08
35. 1 Центральный блок в сборе Полиэтилен 1 08 11 20 2 10 78 08
70. 8 Заглушка Полиэтилен 2 08 058 20 2 10 058 20

График производительности, давления и расхода воздуха

Особенности насоса

Режимы работы

Работа в режиме самовсасывания пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-08/10-RTS
Работа в погружённом состоянии пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-08/10-RTS
Работа при положительном давлении на всасывании (с подпором) пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-08/10-RTS

Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-08/10-RTS обладает способностью самовсасывания с глубины до 5 метров при работе в режиме "сухого хода". В залитом состоянии максимальный показатель составляет 9 метров. Высота самовсасывания зависит от конфигурации насоса и параметров эксплуатации. Все данные и графики основаны на испытаниях на воде при температуре 20 С.

Насос Dellmeco может работать при полном погружении в жидкость. При этом трубопровод с выходящим воздухом должен быть выведен выше уровня жидкости. Материалы корпуса насоса и комплектующих должны быть совместимы с окружающей средой.

При положительном давлении на всасывании (с подпором) насосы Dellmeco работают наиболее эффективно, когда давление на входе ограничено 0.5 - 0.6 бар. Наиболее распространенный способ установки при откачивании донных осадков из танков и очистных сооружений.

Подбор типоразмера

Демпфер пульсации

Расшифровка кода

Варианты исполнения

Как купить пневматический мембранный насос Dellmeco DM-08/10-RTS?

Руководства по эксплуатации

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
