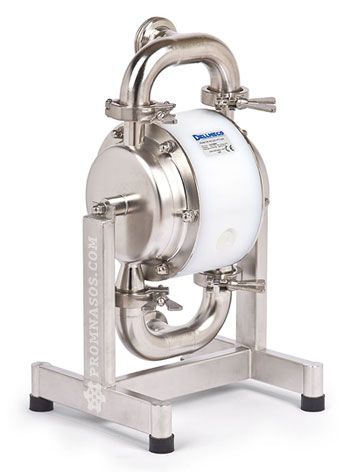

Пневматический мембранный насос Dellmeco DM-65/565-HEE


Пневматический мембранный насос Dellmeco DM-65/565-HEE Производитель: Dellmeco
Страна производства: Великобритания
Серия: Гигиеническая серия
Тип: пневматические диафрагменные насосы (мембранные насосы)
Максимальная производительность: 565 л/мин
Максимальное давление: 8 бар
Материал проточной части на выбор: H - полированная нержавеющая сталь
Диафрагмы: E - пищевая резина (EPDM)
Клапаны: E - пищевая резина (EPDM)
Центральный блок: полиэтилен
Размер патрубков: DN65 (2 1/2")
Диаметр подсоединения воздуха: 1/2"
Твёрдые включения: до 14 мм
Самовсасывание: с 5 м
Всасывание в залитом состоянии: с 9 м
Температура продукта: 80°С
Вес: 34 кг

Уточнить применение и купить:
+7 (495) 580-10-53 или info@promnasos.com

Применяемые материалы

корпус и патрубки
(проточная часть)
H пищевая нержавеющая сталь (AISI 316L) Применяется для перекачивания пищевых жидкостей. Обладает лучшей, по сравнению с AISI 316, кислотной и щелочной стойкостью
мембраны E EPDM Применяется для химически агрессивных жидкостей, хорошая устойчивость к абразиву. Не подходит для жидкостей на масляной основе и растворителей
клапаны E EPDM Применяется для химически агрессивных жидкостей, со средней степенью абразивности. Не подходит для жидкостей на масляной основе и растворителей

Габаритные размеры


A
326 mm

F
357 mm

K (TC)
R 2" 1/2'
B
435 mm

G
M8

K (DIN)
R 65 mm
C
350 mm

H
R 1/2"

K (SMS)
R 63,5 mm
D
123 mm

I
18 mm


E
845 mm

J
R 30 mm



Внутреннее строение

Поз. Кол-во Наименование Материал DM 50/315 DM 65/565
1. 2 Корпус АISI 316L 4 50 01 53 4 65 01 53
2. 1 Центральный блок Полиэтилен 1 40 10 20 1 50 10 20
Полиэтилен токопроводный 1 40 10 21 1 50 10 21
3. 2 Всасывающий патрубок DIN АISI 316L 4 50 30 53 4 65 30 53
Всасывающий патрубок SMS АISI 316L 4 50 31 53 4 65 31 53
Всасывающий патрубок Clamp АISI 316L 4 50 32 53 4 65 32 53
Напорный патрубок DIN АISI 316L 4 50 33 53 4 65 33 53
Напорный патрубок SMS АISI 316L 4 50 34 53 4 65 34 53
Напорный патрубок Clamp АISI 316L 4 50 35 53 4 65 35 53
4. 2 Мембрана ТFМ(PTFE) 1 40 50 05 1 50 50 05
EPDM 1 40 50 08 1 50 50 08
NBR 1 40 50 10 1 50 50 10
5. 4 Клапан РТFЕ 1 40 60 23 1 50 60 23
EPDM 1 40 60 08 1 50 60 08
NBR 1 40 60 10 1 50 60 10
Полиуретан 1 40 60 07 1 50 60 07
АISI 316 1 40 60 52 1 50 60 52
6. 4 Зажим АISI 304 4 50 36 50 4 65 36 50
АISI 316 4 50 36 53 4 65 36 53
7. 4 Уплотнительные кольца РТFЕ SDP 50Н SDP 65Н
EPDM SDP 50Н SDP 65Н
Silicone SDP 50Н SDP 65Н
NBR SDP 50Н SDP 65Н
9. 8 Шпилька АISI 304 4 50 42 50 4 65 42 50
11. 4 Амортизатор NR/SS 1 15 69 06 1 15 69 06
12. 16 Гайка с шайбой АISI 304 1 40 45 50 1 50 45 59
13. 1 Воздушный механизм РЕТ/NBR 1 40 020 31 1 40 020 31
PET/FPM 1 40 020 32 1 40 020 32
14. 1 Шток АISI 304 1 40 40 50 1 50 40 50
15. компл. Уплотнительные кольца NBR/FPM AVD 03 AVD 03
16. компл. Уплотнительные кольца Полиэтилен/NBR SHD 03 SHD 04
17. 1 Глушитель Полиэтилен 1 40 99 20 1 40 99 20
Бронза 1 40 99 86 1 40 99 86
18. 1 Штуцер Полиэтилен 1 40 46 25 1 40 46 25
25. 1 Опора АISI 304 4 50 96 50 4 65 96 50
35. 1 Центральный блок в сборе Полиэтилен 1 40 11 20 1 50 11 20

График производительности, давления и расхода воздуха

Особенности насоса

Режимы работы

Работа в режиме самовсасывания пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-65/565-HEE
Работа в погружённом состоянии пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-65/565-HEE
Работа при положительном давлении на всасывании (с подпором) пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-65/565-HEE

Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-65/565-HEE обладает способностью самовсасывания с глубины до 5 метров при работе в режиме "сухого хода". В залитом состоянии максимальный показатель составляет 9 метров. Высота самовсасывания зависит от конфигурации насоса и параметров эксплуатации. Все данные и графики основаны на испытаниях на воде при температуре 20 С.

Насос Dellmeco может работать при полном погружении в жидкость. При этом трубопровод с выходящим воздухом должен быть выведен выше уровня жидкости. Материалы корпуса насоса и комплектующих должны быть совместимы с окружающей средой.

При положительном давлении на всасывании (с подпором) насосы Dellmeco работают наиболее эффективно, когда давление на входе ограничено 0.5 - 0.6 бар. Наиболее распространенный способ установки при откачивании донных осадков из танков и очистных сооружений.

Подбор типоразмера

Демпфер пульсации

Расшифровка кода

Варианты исполнения

Как купить пневматический мембранный насос Dellmeco DM-65/565-HEE?

Руководства по эксплуатации

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
