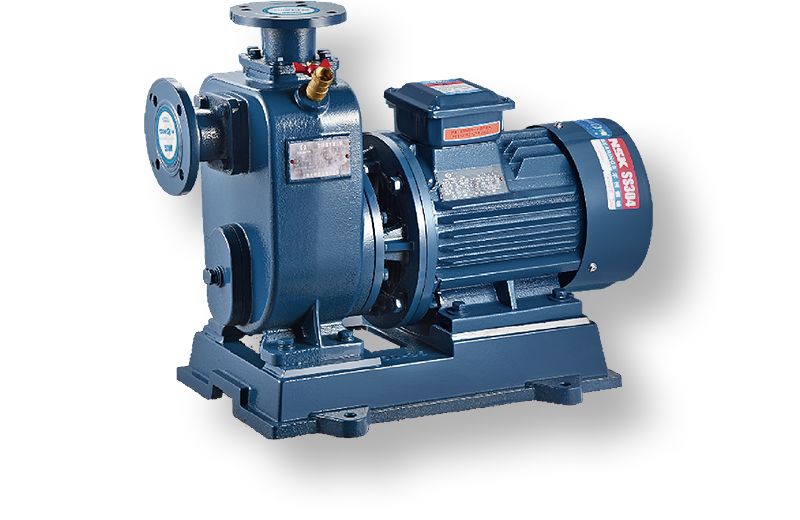

Самовсасывающий насос для грязной воды Yoking 100ZW100-40
|
Технические характеристики
Производитель:
Yoking
Тип:
самовсасывающий насос для грязной воды
Страна производства:
Китай
Производительность:
до 130 м³/час
Напор:
до 54 м
Размер твёрдых включений:
70 мм
Длина волокон:
до 600 мм
Диаметр патрубков (мм):
100 мм
Тип уплотнения:
торцевое уплотнение SiC/Graphite/VITON
Проточная часть:
чугун
Глубина самовсасывания:
до 6 м
Тип привода:
электропривод
Мощность электродвигателя:
22 кВт
Частота вращения вала:
2900 об/мин
Вольтаж:
380В
Взрывобезопасное исполнение двигателя:
доступно опционально
Вес:
257/277,5 кг (без/с упаковкой)
Стоимость:
зависит от конфигурации
|
Применение
Принцип самовсасывания
Преимущества
Внутреннее строение
| № | Название | Материал | № | Название | Материал |
|---|---|---|---|---|---|
| 1 | Всасывающий патрубок | HT200 | 10 | Рама | HT200/ Channel steel |
| 2 | Обратный клапан | NBR | 11 | Гайка | Q235 |
| 3 | Болт | Q235 | 12 | Шайба | 65Mn |
| 4 | Напорный патрубок | HT200 | 13 | Уплотнение | Q235 |
| 5 | Уплотнение | NNBR | 14 | Шпонка | Q235 |
| 6 | Корпус | HT200 | 15 | Импеллер | HT200 |
| 7 | Вал | 45+SUS304 | 16 | Уплотнительное кольцо | NBR |
| 8 | Соединительный фланец | HT200 | 17 | Торцевое уплотнение | SiC / Graphite / Viton |
| 9 | Привод | / | 18 | Болт | Q235 |
Графики производительности, напора, КПД и мощности привода
Габаритные размеры
| L | H | B | L1 | L2 | H1 | H2 | B1 | n-d1 | Dn1 | D1 | D11 | d1 | b1 | f1 | n-do1 | b2 | f2 | n2-do2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1085 | 820 | 850 | 770 | 530 | 550 | 320 | 360 | 4-Ø18 | 100 | 210 | 180 | 150 | 18 | 2 | 8-Ø18 | 18 | 2 | 8-Ø18 |
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
