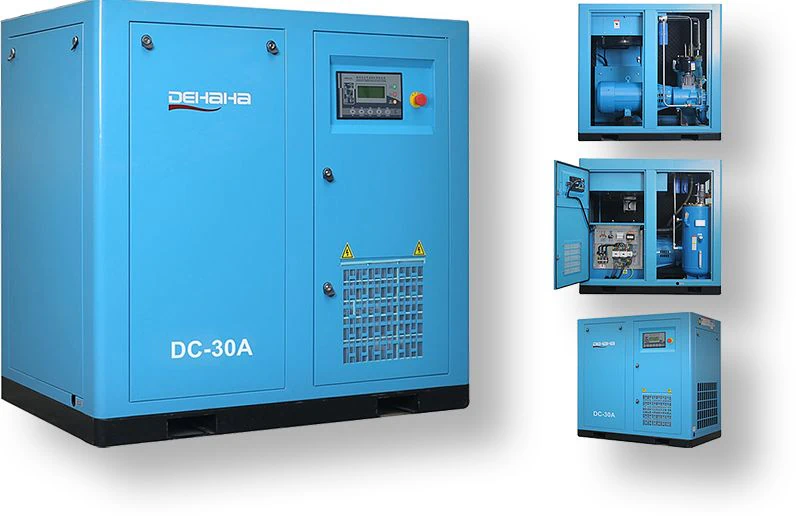

Винтовой компрессор DHH Производитель: DHH
Тип: масляный винтовой компрессор
Страна производства: Китай
Винтовой блок: BAOSI, HANBEL AB или AC
Расход при давлении 7 бар: от 1,3 до 66,1 м³/мин (см. модельный ряд)
Расход при давлении 8 бар: от 1,2 до 65,4 м³/мин (см. модельный ряд)
Расход при давлении 10 бар: от 1 до 55,1 м³/мин (см. модельный ряд)
Расход при давлении 13 бар: от 2,8 до 46,0 м³/мин (см. модельный ряд)
Мощность привода: от 7,5 до 355 кВт (см. модельный ряд)
Уровень шума: 63-82 дБ (зависит от модели)
Диаметр подключения: от ¾" до DN125 (см. модельный ряд)
Длина / ширина / высота: в описании модели
Вес: см. модельный ряд

Модельный ряд винтовых компрессоров серии DC

НАЖМИТЕ НА МОДЕЛЬ ДЛЯ ПЕРЕХОДА К ЕЁ ОПИСАНИЮ


модель
DHH
(кликабельно)
расход при давлении … привод подклю-
чение
вес
7 бар 8 бар 10 бар 13 бар
DC-10A 1,3 м³/мин 1,2 м³/мин 1 м³/мин - 7,5 кВт ¾" 190 кг
DC-20A 2,4 м³/мин 2,3 м³/мин 2 м³/мин - 15 кВт ¾" 236 кг
DC-30A 3,7 м³/мин 3,6 м³/мин 3,2 м³/мин 2,8 м³/мин 22 кВт 1" 400 кг
DC-40A 5,2 м³/мин 5,0 м³/мин - 3,3 м³/мин 30 кВт 1" 500 кг
DC-50A 6,5 м³/мин 6,2 м³/мин 5,6 м³/мин 4,9 м³/мин 37 кВт 1½" 655 кг
DC-60A 8,0 м³/мин 7,3 м³/мин 6,0 м³/мин 5,9 м³/мин 45 кВт 1½" 730 кг
DC-75A 10,1 м³/мин 9,5 м³/мин 8,7 м³/мин 7,3 м³/мин 55 кВт 2" 945 кг
DC-100A 13,6 м³/мин 12,8 м³/мин 11,3 м³/мин 9,2 м³/мин 75 кВт 2" 1291 кг
DC-125A 16,1 м³/мин 15,5 м³/мин 13,6 м³/мин 12,5 м³/мин 90 кВт 2" 1421 кг
DC-150A 21,2 м³/мин 19,6 м³/мин 17,8 м³/мин 15,5 м³/мин 110 кВт DN65 2170 кг
DC-175A 24,1 м³/мин 23,2 м³/мин 19,5 м³/мин 17,8 м³/мин 132 кВт DN65 2350 кг
DC-220A 28,8 м³/мин 27,8 м³/мин 23,0 м³/мин 20 м³/мин 160 кВт DN80 3620 кг
DC-250A 32,5 м³/мин 31,2 м³/мин 27,5 м³/мин 25,8 м³/мин 185 кВт DN80 3920 кг
DC-275A 34,5 м³/мин 34,0 м³/мин 30,5 м³/мин 28,0 м³/мин 200 кВт DN80 4200 кг
DC-300A 36,8 м³/мин 34,7 м³/мин 31,5 м³/мин 29,5 м³/мин 220 кВт DN100 4800 кг
DC-350A 43,0 м³/мин 41,5 м³/мин 38,0 м³/мин 34,9 м³/мин 250 кВт DN100 5200 кг
DC-375A 51,3 м³/мин 50,6 м³/мин 46,0 м³/мин 41,5 м³/мин 280 кВт DN100 7500 кг
DC-420A 56,8 м³/мин 55,9 м³/мин 50,1 м³/мин 42,0 м³/мин 315 кВт DN125 7500 кг
DC-420W 56,8 м³/мин 55,9 м³/мин 50,1 м³/мин 42,0 м³/мин 315 кВт DN125 7200 кг
DC-475A 66,1 м³/мин 65,4 м³/мин 55,1 м³/мин 46,0 м³/мин 355 кВт DN125 9000 кг
DC-475W 66,1 м³/мин 65,4 м³/мин 55,1 м³/мин 46,0 м³/мин 355 кВт DN125 8570 кг

Оглавление ниже раскрывается по клику

Общие сведения о заводе DHH и основные черты линейки DC

Завод компрессорного оборудования DHH (DEHAHA, DHH Compressor Jiangsu Co.,LTD) был основан в 1996 году и занимается выпуском компрессоров, постоянно совершенствуя качество и расширяя линейку оборудования и доступных аксессуаров. Выпуск составляет 2000 единиц в год. Сертифицирован по стандарту ISO90001, CE, TUV и является обладателем 46 патентов на разработки и внедрения. В номенклатуре завода представлены масляные и безмасляные модели (в том числе на водяной смазке), компрессоры для лазерной резки, компрессоры низкого давления, двухступенчатые модели, модели с ременным приводом и приводом от гибкой муфты, а также осушители воздуха, ёмкости и фильтры.

Представленная Вашему вниманию линейка масляных компрессоров DC представляет собою 21 модель с возрастающей мощностью от 7,5 до 355 кВт оснащённых винтовыми блоками от лидеров в отрасли Китая: BAOSI и HANBELL.

Винтовой блок

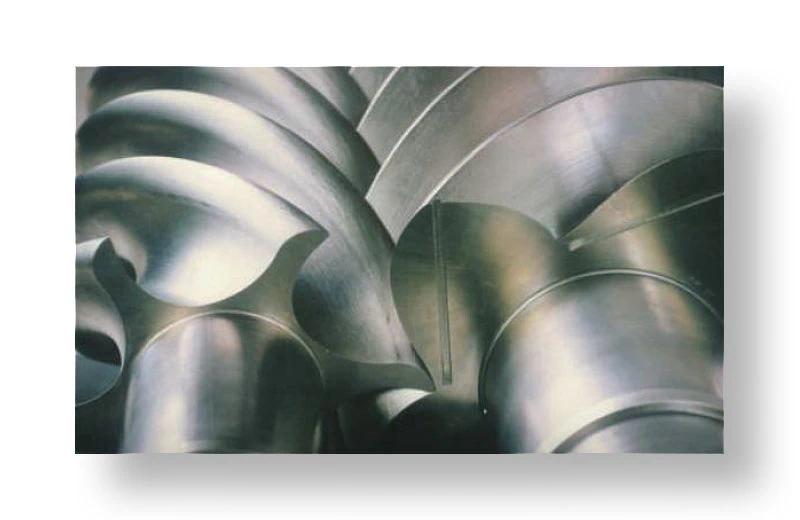

Винтовой блок компрессора состоит из ротора с наружной и внутренней резьбой, подшипника и уплотнения подшипника и т.д. Воздушный узел является наиболее важной частью агрегата. Все детали являются точными компонентами, поэтому следите за тем, чтобы пыль не попадала на компрессор. Кроме того, чтобы обеспечить эффективность работы компрессора, вы должны обеспечить соответствующую окружающую среду, нормальную работу масляной системы и соответствующий уровень масла. Воздух сжимается внутренним и наружным роторами, которые идеально сцепляются друг с другом. Вращение роторов в компрессоре приводит к периодическому изменению объема воздуха, и весь процесс всасывания воздуха, сжатия воздуха и выпуска воздуха проходит вдоль оси ротора со стороны всасывания к стороне выпуска.
Доступны к заказу винтовые блоки BAOSI, HANBELL AB и HANBELL AC. Вкратце качество и стоимость возрастают в следующем порядке: HABBEL AC -> BAOSI -> HANBEL AB.

Воздушный фильтр

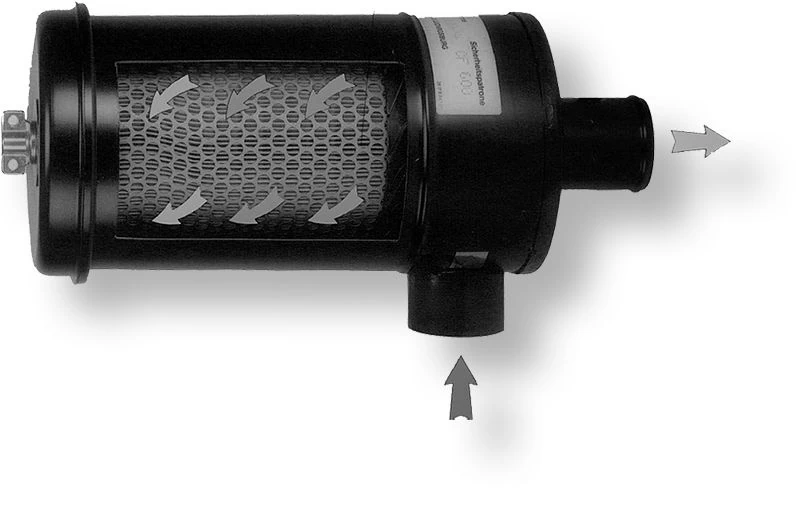

Воздушный фильтр состоит из бумажного фильтрующего элемента и корпуса. Когда воздух поступает в компрессор, пыль отфильтровывается на внешних стенках фильтрующего элемента и очищенный воздух поступает в компрессор. Это требуется для уменьшить трения и износа деталей, а также уменьшения окисления смазки. Необходимо очищать или заменить фильтрующий элемент в зависимости от времени использования и окружающей среды (см. инструкцию по эксплуатации, раздел "Замена воздушного фильтра"). Очистка воздушный фильтр проводится следующим способом: вытащите фильтрующий элемент, слегка постучите по верхней/нижней поверхности, сдуйте пыль с поверхности фильтрующего элемента, не чистите его маслом или водой. Замените фильтр, если фильтровальная бумага сильно засорилась или повреждена.

Впускной воздушный клапан

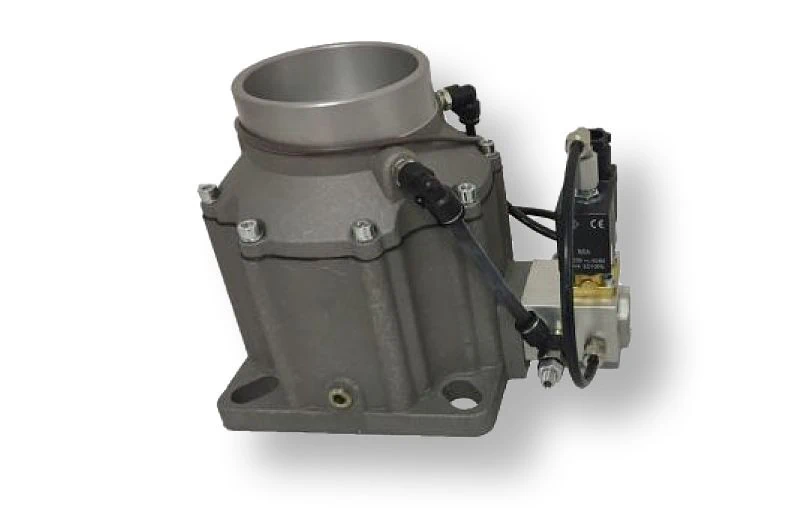

Впускной воздушный клапан обычно состоит из корпуса клапана, самого клапана, цилиндра, пропорционального регулирующего клапана, электромагнитного клапана и т.д. (Компоненты различаются в зависимости от мощности двигателя). В боковой части компрессора находится блок управления клапаном. Цилиндр соединен с пропорциональным регулирующим клапаном и электромагнитным клапаном. Он имеет функцию пропорциональной регулировки всасывания воздуха, регулировки включения/выключения, снижения шума, снижения давления и нагнетания воздуха и т.д. Именно впускной воздушный клапан контролирует количество воздуха, всасываемого в компрессор. Его работа автоматически управляется системным контроллером и пропорциональным клапаном. Чувствительность клапана очень важна для нормальной работы компрессора. В связи с этим он должен обслуживаться по графику. При проведении работ по техническому обслуживанию обязательно демонтируйте все компоненты впускного воздушного клапана. И проверьте нет ли потертостей на поверхности компонентов. Особое внимание уделите компрессору с цилиндром. Проверьте, нет ли неисправности диафрагмы в цилиндре. Перед повторной сборкой компрессора очистите все компоненты и смажьте все металлические детали. Подробнее в инструкции по эксплуатации в разделе "Клапан впуска воздуха".

Масловоздушный сепаратор

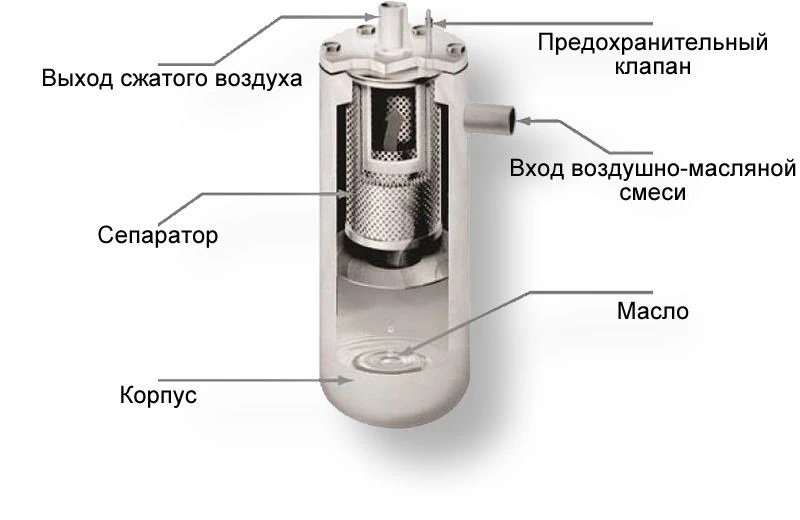

Воздушно-масляный сепаратор состоит из бака масляно-воздушного сепаратора и элемента масляно-воздушного сепаратора. Когда масляно-воздушная смесь, поступающая из компрессорной головки, протекает через воздушно-масляный разделительный бак, масло отделяется воздушно-масляным сепаратором и поступает в масляно-воздушный сепаратор. Затем масло, отделенное от масляного бака, использовалось в системе смазки. Небольшое количество масла в масляно-воздушном сепараторе будет сливаться через трубу возврата масла, которая вставлена в нижнюю часть воздушно-масляного сепаратора. Затем масло будет стекать обратно в полость компрессорной головки низкого давления через односторонний клапан. Функция одностороннего клапана заключается в том, чтобы обеспечить своевременный слив масла в нижней части масляно-воздушного сепаратора и выпуск небольшого количества сжатого воздуха.
Воздушно-масляный сепаратор будет заполнен маслом, если отверстие заблокировано. Другая функция одностороннего клапана заключается в предотвращении попадания масла из компрессорной головки обратно в воздушно-масляный сепаратор при остановке компрессора.
На воздушно-масляном сепараторе установлен предохранительный клапан. Сжатый воздух будет выпускаться через этот предохранительный клапан, когда давление в компрессоре слишком высокое. Это может обеспечить безопасную работу компрессора. Сбоку бака есть масляный порт и датчик уровня масла, уровень масла должен поддерживаться в середине датчика уровня масла.
Сбоку бака компрессора имеется индикатор дифференциального давления, мощность которого выше 185 кВт. Функция заключается в том, чтобы проверить, не заблокирован ли элемент масляно-воздушного сепаратора. Индикатор дифференциального давления будет работать при блокировке элемента масляно-воздушного сепаратора. Контроллер ПЛК предупредит вас о том, что масляно-воздушный сепаратор должен быть своевременно заменен. Кроме того, пожалуйста, проверьте маслоотводящий трубопровод и односторонний клапан, не заблокированы ли они, когда в сжатый воздух примешивается слишком много грязного масла. Если нет, выньте из воздушно-масляного сепаратора элемент для проверки, если он заблокирован, замените новый.
При длительной работе компрессора на дне бака масляно-воздушного сепаратора образуется конденсат. Таким образом, чтобы продлить срок службы смазочного материала, сливайте конденсат через клапан слива масла в нижней части бака масло-воздушного сепаратора.

Клапан минимального давления


Клапан минимального давления, установленный на выходе из бака воздушно-масляного сепаратора, состоит из корпуса клапана, сердечника клапана, пружины, уплотнительного кольца, регулировочного винта и т.д. Его функция заключается в поддержании давления в баке не ниже 2,5 бар. Это может гарантировать требуемое разделение масляно-воздушной смеси и снижение расхода смазочного материала. Между тем, он также может гарантировать поддержание давление воздуха в контуре смазки. Он также имеет функцию клапана противодавления, предотвращая обратный поток сжатого воздуха. Давление клапана минимального давления всегда предварительно установлено на заводе. Настройка проводится при необходимости только специалистом.

Клапан контроля температуры


Функция клапана регулировки температуры заключается в контроле самой низкой температуры впрыска масла. Если температура впрыска масла слишком низкая, давление нагнетаемого воздуха также будет слишком низким. Тогда в баке масло-воздушного сепаратора будет конденсированная вода, качество смазки будет постепенно ухудшаться, а срок ее службы сокращаться. Требуется, чтобы температура впрыскиваемого масла была выше определенной температуры, тогда и температура масляно-воздушной смеси будет выше, чем температура точки росы.
Принцип работы следующий: когда температура ниже 71°C, все масло будет стекать в компрессорную головку через масляный фильтр по байпасному трубопроводу; когда температура выше 71°C, устройства контроля температуры расширяются и толкают поршень. Затем байпасный трубопровод будет постепенно закрываться, а трубопровод к охладителю будет постепенно открываться. Соотношение проходных сечений двух трубопроводов контролируется температурой масла на входе. Когда масло, поступающее в трубопровод охладителя, охлаждается, оно смешивается с маслом, поступающим в перепускной трубопровод, а затем поступает в компрессорную часть. Байпасный трубопровод будет перекрыт полностью, если температура масла на входе будет слишком высокой. Тогда все масло поступит в охладитель и остынет.

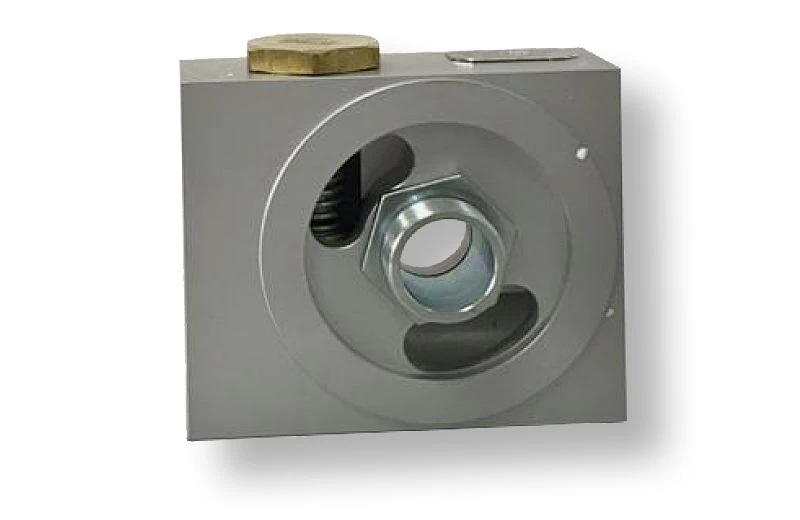

Масляный фильтр


Масляный фильтр бумажно-элементный. Его функция заключается в устранении примесей в смазочном материале. Это требуется для продолжительного и точного хода подшипников и роторов в компрессорной головке. Пользователи должны заменять фильтрующий элемент в зависимости от времени использования и от того, заблокирован ли фильтрующий элемент (раздел "Замена масляного фильтра" в инструкции по эксплуатации). Индикатор перепада давления лучше оборудовать в нижней части масляного фильтра, мощность компрессора которого превышает 110 кВт. Индикатор дифференциального давления напомнит о том, что пора заменить масляный фильтр, если он заблокирован. Когда масляный фильтр серьезно заблокирован, это приведет к отсутствию масла в компрессорной головке и высокой температуре нагнетания, нанесет вред всем компонентам воздушного компрессора.

Система охлаждения

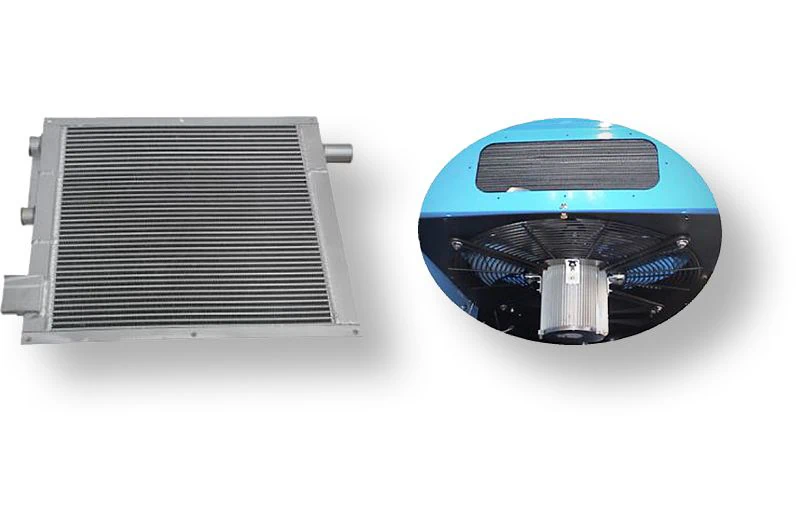

В блоке с воздушным охлаждением используется пластинчато-ребристый охладитель (воздушный трубопровод и маслопровод объединены вместе). Все материалы свариваются с алюминиевыми сплавами. Охладитель расположен в верхней части охлаждающего вентилятора, и его функция заключается в охлаждении сжатого воздуха и смазочного материала, выходящего из воздушного компрессора. Большая часть тепла будет передаваться смазочным материалом и принудительной конвекцией воздуха. Тепловое сопротивление играет ведущую роль в процессе теплообмена в аппарате с воздушным охлаждением. Таким образом, регулярно очищайте ребро воздушного охлаждения для хорошего охлаждающего эффекта. (раздел "Очистка охладителя с воздушным охлаждением" в инструкции по эксплуатации.)

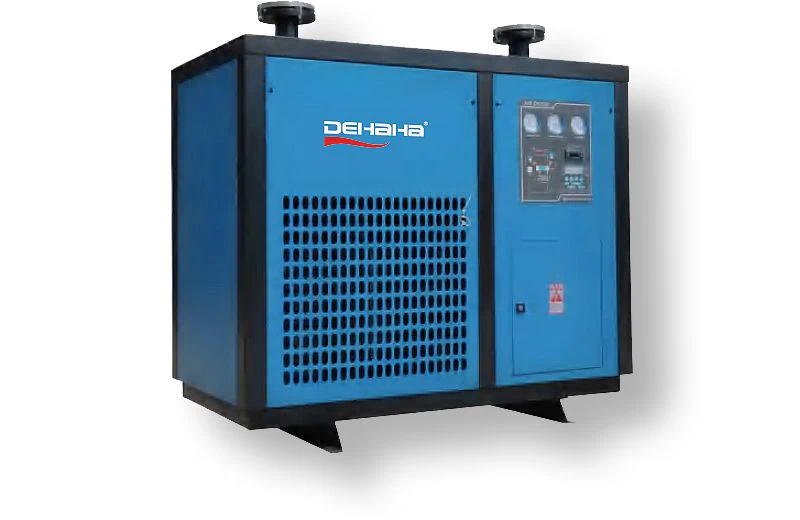

Опция: рефрижераторный осушитель воздуха


Основные преимущества:
  • Энергосбережение. Конструкция теплообменника "три в одном" из алюминиевого сплава, при той же производительности снижает общую потребляемую мощность на 15-50%.
  • Высокая эффективность. Во встроенный теплообменник добавлены направляющие ребра для равномерного распределения сжатого воздуха внутри.
  • Интеллектуальный. Многоканальный контроль температуры и давления, отображение температуры точки росы в режиме реального времени, функция самодиагностики, автоматическая защита оборудования.
  • Защита окружающей среды. Во всех моделях этой серии используются экологически чистые хладагенты R134a и R410a, а степень вредного воздействия на атмосферу равна нулю.
  • Стабильность. Стандартный расширительный клапан постоянного давления, интеллектуальный контроль температуры, стабильная работа даже при температуре подаваемого воздуха 65°C и температуре окружающей среды 42°C.

Условия работы:
  • Температура окружающей среды: до 42°С
  • Температура подаваемого воздуха: до 65°С
  • Рабочее давление: до 16 бар
  • Точка росы под давлением: 2~10°C
  • Точка росы атмосферная: -23~-17°C

Модели DHH-TR01 DHH-TR02 DHH-TR03 DHH-TR06 DHH-TR08 DHH-TR10 DHH-TR12 DHH-TR15 DHH-TR20 DHH-TR25 DHH-TR30 DHH-TR40 DHH-TR50 DHH-TR60 DHH-TR80
Производительность 1,2 2,4 3,6 6,5 8,5 10,5 13 17 23 27 33 42 55 65 85
Тип электроподключения 220V 1PH 50HZ/60HZ 380V 3PH 50HZ/60HZ
Пторебляемая мощность (кВт) 0,37 0,52 0,735 1,26 1,87 2,43 2,63 3,7 4,9 5,8 6,1 8 9,2 10,1 12
Присоединение воздуха RC3/4" RC1" RC1-1/2" RC2" DN50 DN65 DN80 DN80 DN100 DN100 DN100 DN125
Испаритель Пластины из алюминиевого сплава
Хладоген R134a R410a R407C
Экран Светодиодный дисплей точки росы, светодиодный дисплей кода сигнализации, индикация рабочего состояния
Защита от обморожения Расширительный клапан постоянного давления и автоматический запуск/остановка компрессора
Контроль температуры Автоматический контроль температуры конденсации/температуры точки росы
Перегрузка сети Датчик температуры Датчик температуры и индуктивная интеллектуальная защита
Недостаток мощности сети Датчик температуры и индуктивная интеллектуальная защита
Вес (кг) 34 42 50 63 73 85 94 180 210 350 420 550 680 780 920
Габариты Д/Ш/В (мм) 480 520 640 700 770 770 800 1100 1200 1200 1450 1450 1600 1650 1850
380 410 520 540 590 590 610 850 900 950 1000 1100 1200 1200 1350
665 725 850 950 990 990 1030 1143 1203 1273 1523 1683 1700 1700 1850

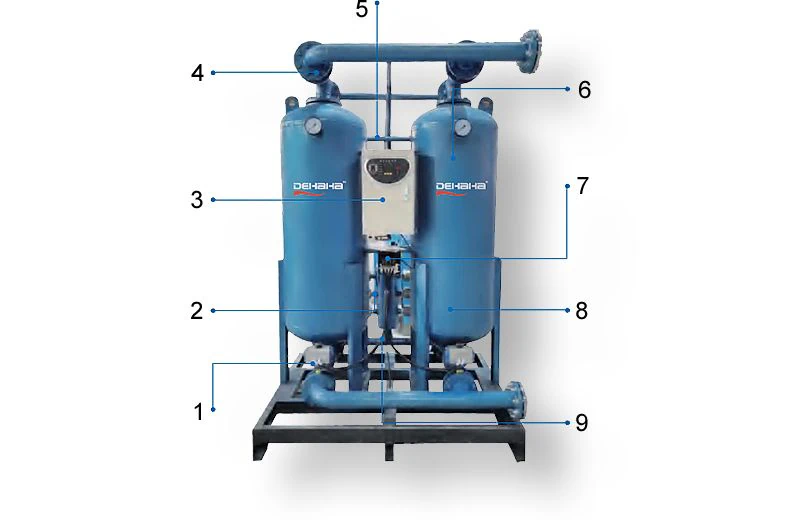

Опция: адсорбционный осушитель воздуха


1. Дроссельный клапан с минимальным временем отклика
2. Высокоточный электромагнитный клапан малой мощности с высокой скоростью реакции
3. Интеллектуальный контроллер. Используется для отображения рабочих параметров в режиме реального времени с высокой точностью, повышает стабильность системы и прост в эксплуатации. Разработка DHH
4. Обратный клапан из нержавеющей стали
5. Обогреватель высокой прочности, устойчивый к высокому давлению, поражению электрическим током, с отличным КПД хороший нагрев и изоляцией
6. Сертифицированный адсорбционный бак высокого давления с гарантированными показателями безопасности
7. Высокоточный регулятор давления
8. Фильтр из высокочистого оксид алюминия, фильтрация до молекулярного уровня, труднозасоряемый, с длительным сроком службы
9. Глушитель из многослойного волокнистого материала

Модель QE-026 имеет следующие характеристики:
  • расход - 2,6 м³/мин
  • вес абсорбента - 60 кг
  • потребляемая мощность - 1,5 кВт
  • подключение - 1"
  • габариты - 910/550/1390 см
  • вес - 273 кг
Условия работы:
  • температура поступающего воздуха <= 38°C
  • рабочее давление - 6~9,5 бар кг
  • расход воздуха - <= 7%
  • содержание масла на выходе - <= 0.1 ppm
  • точка росы - -20~-40°C

Опция: ресивер


Воздушный резервуар предназначен не только для хранения воздуха, но и для стабилизации давления в системе.
Польза от использования:
  • Экономия энергии
  • Стабильное давление газа
  • Устранение повреждений, вызванных импульсной работой от компрессора напрямую
  • Стабильность и непрерывность поступающего воздуха
  • Предварительное отделение влаги и примесей в газе

Модель Объём / Давление Высота Диаметр Вход Выход Опоры Сливной клапан Клапан безопасности Расход компрессора Вес (кг)
м³/МПа мм мм Высота (мм) Диаметр (мм) Высота (мм) Диаметр (мм) Диаметр (мм) Ножки (мм) м³/мин Фланцы Резьба
1 0.6/0.8 2102 650 680 40 1680 40 460 24 R1/2” R1/2” 4-5 146 139
2 0.6/1.0 2104 681 1680 170 163
3 0.6/1.3 2104 681 1680 158 151
4 1.0/0.8 2180 800 716 40 1716 40 560 24 R1/2” R3/4” 8-10 215 208
5 1.0/1.0 2182 716 1716 200 194
6 1.0/1.3 2183 720 1716 250 244
7 1.5/0.8 2460 950 692 40 1942 40 660 24 R1/2” R3/4” 12-15 278 270
8 1.5/1.0 2460 692 1942 278 270
9 1.5/1.3 2460 694 1944 362 354
10 2.0/0.8 2600 1100 760 50 2210 50 740 24 R1/2” R1 1/4” 16-20 342 334
11 2.0/1.0 2600 760 2210 375 367
12 2.0/1.3 2600 760 2210 442 434
13 3.0/0.8 2850 1300 1210 80 2160 80 950 24 R3/4” R1 1/2” 24-30 513
14 3.0/1.0 2850 1210 2160 599
15 3.0/1.3 2850 1210 2160 767
16 4.0/0.8 3640 1300 1210 80 2960 80 950 25 R3/4” R1 1/2” 32-40 636
17 4.0/1.0 3640 1210 2960 751
18 4.0/1.3 3642 1210 2960 901
19 5.0/0.8 3880 1400 910 100 3210 80 1050 30 R3/4” R2” 40-50 794
20 5.0/1.0 3880 910 3210 960
21 5.0/1.3 3884 910 3210 1152
22 6.0/0.8 4540 1400 1230 125 3730 80 1050 30 R3/4” R2” 48-60 891
23 6.0/1.0 4540 1230 3730 1043
24 6.0/1.3 4540 1230 3730 1252
25 8.0/0.8 4560 1600 1125 125 3785 125 1200 30 R1” R2” 64-80 1260
26 8.0/1.0 4560 1125 3785 1650
27 8.0/1.3 4565 1125 3785 1980
28 10/0.8 4680 1800 1258 125 3658 125 1350 30 R1” R2” 80 1848
29 10/1.0 4680 1258 3658 1848
30 10/1.3 4682 1258 3658 2218
31 15/0.8 5785 2000 1241 125 4441 125 1500 30 R1” R2” 80 2502
32 15/1.0 5785 1241 4441 2502
33 15/1.3 5785 1241 4441 3002
34 20/0.8 6088 2200 1446 125 4846 125 1540 30 R1” R2” 80 2885
35 20/1.0 6088 1446 4846 3590
36 20/1.3 6088 1446 4846 4360
37 25/0.8 6224 2400 1420 125 5000 125 1800 30 R1” R2” 80 3404
38 25/1.0 6228 1422 5000 4122
39 25/1.3 6232 1424 5000 5000
40 30/0.8 6600 2600 1650 150 4850 150 1950 30 R1” R2 1/2” 80 4640
41 30/1.0 6600 1650 4850 4640
42 30/1.3 6600 1650 4850 5700
43 40/0.8 8150 2600 1637 150 6637 150 1950 30 R1 1/2" R2 1/2” 80 5800
44 40/1.0 8150 1637 6637 5800
45 40/1.3 8158 1640 6640 7022
46 50/0.8 9402 2800 2000 150 4500 150 1920 30 R1 1/2” R2 1/2” 80 7036
47 50/1.0 9406 2000 4500 8450
48 50/1.3 9410 2000 4500 9720

Опция: фильтры


Прецизионные фильтры обеспечивают высококачественную фильтрацию сжатого воздуха, который специально используется в лазерной резке, выдувании бутылок, пищевой промышленности, электронной и других отраслях промышленности. Установив прецизионные фильтры, можно эффективно удалить загрязнители воздуха из компрессора (такие как масло, вода, пыль и т. д.).
Доступные степени очистки:
  • Уровень С - частицы 3 микрона, содержание масла 3 ppm
  • Уровень T - частицы 1 микрон, содержание масла 1 ppm
  • Уровень A - частицы 0.01 микрон, содержание масла 0.01 ppm
  • Уровень H (активированный уголь) - частицы 0.01 микрон, содержание масла 0.001 ppm

Модель Присоединение Расход
м³/мин
Рабочее давление
МПа
Размеры (мм) Фильтрующий элемент
Ширина Высота
DHH-01 RC1" 1,5 0,7-1,3 105 285 E*16*1
DHH-02 RC1" 2,4 0,7-1,3 105 285 E*20*1
DHH-04 RC1-1/2" 4 0,7-1,3 125 350 E*24*1
DHH-07 RC1-1/2" 8,5 0,7-1,3 125 480 E*32*1
DHH-10 RC2" 11 0,7-1,3 140 610 E*36*1
DHH-13 RC2" 13 0,7-1,3 140 610 E*36*1
DHH-15 RC2-1/2" 17 0,7-1,3 150 900 E*40*1
DHH-20 Thread RC2-1/2" 20 0,7-1,3 200 1060 E*44*1
DHH-20 Flange DN65 20 0,7-1,3 320 1060 E*44*1
DHH-25 DN80 25 0,7-1,3 320 1180 E*48*1
DHH-30 DN80 30 0,7-1,3 430 1150 E*40*2
DHH-40 DN100 40 0,7-1,3 430 1090 E*44*2
DHH-50 DN100 50 0,7-1,3 490 1280 E*48*2
DHH-60 DN125 60 0,7-1,3 540 1200 E*44*3
DHH-80 DN125 80 0,7-1,3 540 1380 E*48*3
DHH-100 DN150 100 0,7-1,3 600 1435 E*48*4
DHH-01 H16 RC1" 1,5 1,6 95 235 HE*16*1
DHH-02H16 RC1" 2,4 1,6 95 276 HE*20*1
DHH-04H16 RC1-1/2" 4 1,6 123 302 HE*24*1
DHH-07H16 RC1-1/2" 8,5 1,6 123 420 HE*32*1
DHH-10H16 RC2" 11 1,6 170 545 HE*36*1
DHH-13H16 RC2" 13 1,6 170 545 HE*36*1
DHH-01H30 RC1" 1,5 3,0 80 213 HE*16*1
DHH-02H30 RC1" 2,4 3,0 80 213 HE*20*1
DHH-04H30 RC1-1/2" 4 3,0 102 265 HE*24*1
DHH-07H30 RC1-1/2" 8,5 3,0 117 405 HE*32*1
DHH-10H30 RC2" 11 3,0 117 505 HE*36*1
DHH-13H30 RC2" 13 3,0 148 610 HE*36*1
