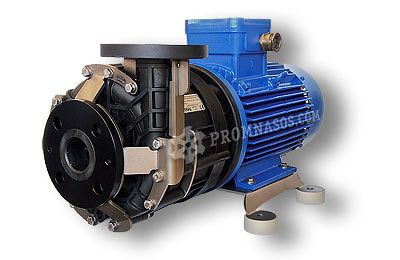

Химический насос Argal TMR 06.10-GF с магнитной муфтой
Производитель: Argal Тип: центробежный химический насос с магнитной муфтой Страна производства: Италия Максимальная производительность: 17 м³/час Максимальный напор: 11 м Плотность жидкости: до 1,8 кг/дм³ Тип уплотнения: магнитная муфта Проточная часть: трифторхлорэтилен, этилен заполненный карбоновыми волокнами (CFF/E-CTFE) Минимальная температура жидкости: -20°С Максимальная температура жидкости: 110°С Диаметр входного соединения: 1 1/2" Диаметр выходного соединения: 1 1/4" Самовсасывание: нет Кавитационный запас: - Взрывобезопасное исполнение: доступно, версия GX (ATEX) Температура окружающей среды: -20 - +40°С Вес насоса без привода: 5 кг. Мощность электропривода: 0,55 / 0,75 / 1,1 кВт (при плотности 1,05 / 1,35 / 1,8 кг/дм³) Вес электропривода: 7 / 8 / 10 кг. (N/P/S) Частота вращения вала: 2900 об/мин Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Описание серии насосов Argal серии TMR
В каталоге насосного оборудования Argal (Аргаль) представлена линейка насосов TMR оснащённых магнитной муфтой и линейка насосов аналогиччного типоразмера, но с механическим уплотнением ZMR.
Диапазон насосов TMR (ZMR)включает в себя 12 моделей с производительностью от 40 до 900 литров в минуту.
Отдельно стоящий, закрытый двухсторонний корпус выполнен из цельно вылитых под давлением элементов и готов для использования с обычным мотором.
Argal обладает сертификатом качества ISO 9001:2000.
Серия TMR (ZMR) представляет собою центробежный насос с горизонтальной осью вращения, закрытым двухсторонним корпусом, проточная часть которого изготовлена из усиленных полимеров, и таких материалов как: керамика, карбон и фторированных эластомеров. В насосе отсутствует контакт с металлическими компонентами. Комбинация указанных материалов обеспечивает лучшую производительность в узком секторе "химических насосов".
Варианты исполнения и производительность
Будучи изготовленными из полипропилена, армированного стекловолокном (GFR/PP) или из трифторхлорэтилена и этилен заполненного карбоновыми волокнами (CFF/E-CTFE), насосы Argal могут быть успешно использованы для перекачивания химических (агрессивных, щелочей и кислот) жидкостей низкой и средней температуры (от -20°С до +100°С).
Благодаря прочной магнитной муфте, изготовленной из редкоземельных материалов (неодим-железо-бор NdFeB), а также вариантам исполнения: N (стандартное), P (усиленное) и S (особо усиленное), насос Argal TMR 06.10-GF способен на максимальной производительности перекачивать жидкости с плотностью 1,05 - 1,35 - 1,8 кг на 1 кг/дм³.
Возможные варианты насоса центробежного химического насоса Argal TMR 06.10-GF:
Argal TMR 06.10-N-GF/GX - до 1,05 кг/дм³
Argal TMR 06.10-P-GF/GX - до 1,35 кг/дм³
Argal TMR 06.10-S-GF/GX - до 1,8 кг/дм³
Три варианта материалов внутренних элементов насоса дают возможность применять их для перекачивания широкого диапазона жидкостей: от чистой воды до слегка абразивных, сильно щелочных жидкостей или солей, таких как гипохлорид натрия, а также кислот, таких как азотная, серная и др.
Обеспечение герметичности
Для передачи крутящего момента с ведущего вала электромотора на ведомый вал используется сила взаимодействия магнитных полей, иначе говоря - магнитная муфта. Данная технология исключает протечки и механический контакт внутреннего блока (электродвигателя) и внешнего блока (проточная часть насоса). Магнитное поле создается постоянными магнитами (неодим-железо-бор NdFeB) установленными в ведущей и ведомой полумуфтах.
Использование магнитной муфты позволяет добиться высших показателей:
- герметичности (позволяет сохранять чистоту перекачиваемого продукта);
- долговечности (не имеет изнашивающихся деталей, срок службы определяется сроком службы магнитов, не менее 15 лет);
- отсутствия технического обслуживания;
- исключает разрушение валов и узлов агрегата при ударном торможении;
- не потребляет энергии.
Безопасность и эксплуатация
Использование магнитной муфты исключает наличие каких бы то ни было уплотнений в рабочем механизме насоса. Единственное уплотнение, которое находится между двумя частями корпуса, при бережном использовании прослужит вам весь срок эксплуатации.
Насос может работать любое количество времени без жидкости в проточной части насоса без повреждений, благодаря наличию линейки, в которой направляющая втулка изготовлена из карбон высокой плотности (CARB.HD), версия R.
Благодаря наличию версии X, в которой направляющая втулка изготовлена из карбида кремния (SiC), насосы Argal могут перекачивать жидкость, в которой содержится до 5% твёрдых включений размером не более 0,3 мм.
Внутреннее устройство
Направляющая втулка химического насоса Agral TMR 06.10-GF может быть изготовлена из трёх различных материалов на выбор заказчика.
R - карбон высокой плотности - может работать без жидкости ("на сухую") без повреждений и износа.
X - карбид кремния - позволяет перекачивать жидкость с наличием твёрдых частиц до 0,3 мм с концентрецией не более 5%.
N - армированный стекловолокном фторопласт - применяется в обычных условиях.
Графики напора и производительности
Габаритные размеры
DnA |
1 1/2" | KM | 100 мм | h1 | 71 мм |
m1 | 90 мм |
B2 | 248 мм |
||||
DnM | 1 1/4" | dxz | 18x4 мм | h2 | 130 мм |
n1 | 112 мм |
S2 | 14 мм |
||||
DeA | 1 1/2" | a1 | 67 мм | r | 194 мм |
s1 | 7 мм |
L1 | 245 мм |
||||
DeM | 1 1/4" | L | 356 мм |
r1 | 149 мм |
g | 106 мм |
B3 | 308 мм |
||||
KA | 110 мм | Q | 75 мм |
rb | 161 мм |
L3 | 185 мм |
H3 | 40 мм |
Расшифровка обозначений из названия насоса
Стандартные комплектации
Argal TMR-06.10-N-GF-V-N2-BEN3, Argal TMR-06.10-N-GF-V-R2-BEN3, Argal TMR-06.10-N-GF-V-X2-BEN3
Argal TMR-06.10-N-GF-V-N2-BEN1, Argal TMR-06.10-N-GF-V-R2-BEN1, Argal TMR-06.10-N-GF-V-X2-BEN1
Argal TMR-06.10-P-GF-V-N2-BEN3, Argal TMR-06.10-P-GF-V-R2-BEN3, Argal TMR-06.10-P-GF-V-X2-BEN3
Argal TMR-06.10-P-GF-V-N2-BEN1, Argal TMR-06.10-P-GF-V-R2-BEN1, Argal TMR-06.10-P-GF-V-X2-BEN1
Argal TMR-06.10-S-GF-V-N2-BEN3, Argal TMR-06.10-S-GF-V-R2-BEN3, Argal TMR-06.10-S-GF-V-X2-BEN3
Argal TMR-06.10-S-GF-V-N2-BEN1, Argal TMR-06.10-S-GF-V-R2-BEN1, Argal TMR-06.10-S-GF-V-X2-BEN1
Argal TMR-06.10-N-GF-E-N2-BEN3, Argal TMR-06.10-N-GF-E-R2-BEN3, Argal TMR-06.10-N-GF-E-X2-BEN3
Argal TMR-06.10-N-GF-E-N2-BEN1, Argal TMR-06.10-N-GF-E-R2-BEN1, Argal TMR-06.10-N-GF-E-X2-BEN1
Argal TMR-06.10-P-GF-E-N2-BEN3, Argal TMR-06.10-P-GF-E-R2-BEN3, Argal TMR-06.10-P-GF-E-X2-BEN3
Argal TMR-06.10-P-GF-E-N2-BEN1, Argal TMR-06.10-P-GF-E-R2-BEN1, Argal TMR-06.10-P-GF-E-X2-BEN1
Argal TMR-06.10-S-GF-E-N2-BEN3, Argal TMR-06.10-S-GF-E-R2-BEN3, Argal TMR-06.10-S-GF-E-X2-BEN3
Argal TMR-06.10-S-GF-E-N2-BEN1, Argal TMR-06.10-S-GF-E-R2-BEN1, Argal TMR-06.10-S-GF-E-X2-BEN1
Купить центробежный химический насос Argal TMR 06.10-GF с магнитной муфтой
Для того, чтобы купить центробежный химический насос Argal TMR 06.10-GF с магнитной муфтой вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса Argal с магнитной муфтой или механическим уплотнением, исходя из графиков производительности, напора, глубины самовсасывания, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса и его частей.
