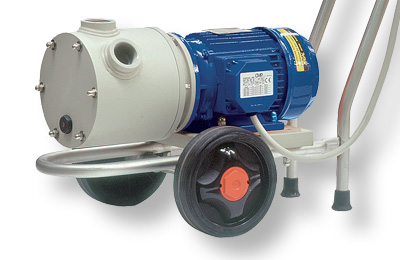

Химический насос Argal ZMA-413
|
Технические характеристики
Производитель:
Argal
Тип:
центробежный химический самовсасывающий насос
Страна производства:
Италия
Максимальная производительность:
22 м³/час
Максимальный напор:
24 м
Плотность жидкости:
до 1,8 кг/дм³
Тип уплотнения:
механическое уплотнение
Проточная часть:
WR, WF, FC, QR (описание ниже)
Минимальная температура жидкости:
-30°С
Максимальная температура жидкости:
110°С
Диаметр входного соединения:
1 1/2"
Диаметр выходного соединения:
1 1/2"
Самовсасывание:
да
Кавитационный запас:
6 м
Температура окружающей среды:
-20 - +40°С
Мощность электропривода:
2,2 / 3 / 4 кВт (при плотности 1,05 / 1,35 / 1,8 кг/дм³)
Частота вращения вала:
2900 об/мин
Стоимость:
зависит от конфигурации
|
Описание серии
Насосы серии ZMA завода-изготовителя Argal (Италия) являются центробежными самовсасывающими широкой сферы применения. Наиболее подходящее применение - это перекачивание химически активных и коррозионных жидкостей. Насос устроен таким образом, чтобы обеспечить наивысшую химическую стойкость элементов и частей.
Отличительной особенностью серии ZMA является возможность всасывать жидкость с глубины до 5 метров (с поправкой на плотность) без необходимости установки обратных клапанов на трубопроводе. Первый запуск требует залива проточной части насоса через всасывающий патрубок.
Поставляется в сборе к электроприводом с классом изоляции F и защитой IP55.
Особенности строения
1 - Армированный формованный термопластик материала изготовления корпуса насоса позволяет сохранять его размеры и прочность вне зависимости от внутреннего и внешнего воздействия
2 - Фланец насоса с большим смотровым окном позволяет избежать накопления агрессивных паров
3 - Твёрдый полимерный импеллер открытого типа с металлическим сердечником позволяет работать в режиме частых запусков и остановок
4 - Специальная диафрагма принимает на себя нагрузку в режиме работы "на сухую" и минимизирует ущерб насосу, также позволяет облегчить процесс обслуживания проточной части и торцевого уплотнения
5 - Оживал из фторполимера является прекрасной защитой вала
6 - Простая конструкция: только две части (корпус и фланец) переносят всё гидравлические и механические колебания, что позволяет уменьшить поверхность образования утечки
7 - Широкий выбор из взаимозаменяемых торцевых уплотнений под любую задачу
8 - Болты и гайки из нержавеющей стали
Выбор материала проточной части
WR - полипропилен (PP), армированный стекловолокном общим содержанием 30%. Хорошая механическая, химическая и температурная устойчивость.
WF - аналогичная WR версия корпуса проточной части, импеллер (рабочее колесо) из PVDF (поливинилиденфторид) для повышения абразивной устойчивости.
FC - поливинилиденфторид (PVDF), армированный стекловолокном общим содержанием 20%. Высокая механическая, химическая и температурная устойчивость.
QR - поливинилхлорид (PVC). Для работы c хромовой кислотой, серонитритными растворами, серной кислотой, скипидаром и озоном.
| WR | WF | FC | QR | |
| Корпус | GRF-PP | GRF-PP | CFF-PVDF | PVC |
| Консоль | GRF-PP | GRF-PP | CFF-PVDF | CFF-PVDF |
| Импеллер | GRF-PP | CFF-PVDF | CFF-PVDF | CFF-PVDF |
| Оживал | GRF-PP | CFF-PVDF | CFF-PVDF | CFF-PVDF |
| Мембрана | PP | PP | PVDF | GRF-PTFE |
| Манжета | GRF-PTFE | GRF-PTFE | PVDF | GRF-PTFE |
| Прокладка | FKM / EPDM / FFKM | |||
| Опорная рама | Нержавеющая сталь | |||
| Болты | Нержавеющая сталь | |||
GRF-PP - армированный стекловолокном полипропилен
PP - полипропилен
CFF-PVDF - армированный стекловолокном поливинилиденфторид
PVDF - поливинилиденфторид
CRF-PTFE - армированный стекловолокном трифторхлорэтилен
FKM / EPDM / FFKM - фторкаучук, этилен-пропиленовый каучук, перфтор каучук.
Выбор уплотнения
| Внешнее одинарное | Двойное | |||||||
| Модель | T1 | T3 | T4 | T5 | T8 | T6 | T9 | T10 |
| Код для заказа | 10 | 30 | 40 | 50 | 80 | 16 | 39 | 51 |
| Вращающаяся часть | Carbon | SiC | PTFE | SiC | CER | Carbon | SiC | SiC |
| Невращающаяся часть | CER | CER | CER | SiC | FKM | CER | CER | CER |
| Компенсатор | FKM | FKM | PTFE | FKM | / | FKM | FKM | FKM |
| Вращающаяся часть №2 | / | / | / | / | / | Carbon | Carbon | Carbon |
| Невращающаяся часть №2 | / | / | / | / | / | CER | CER | CER |
| Модель | Условия применения |
| T1 | Среднеагрессивные растворы (до 3 бар) |
| T3 | Среднеагрессивные растворы c небольшим содержанием частиц |
| T4 | Высокоагрессивные растворы без частиц |
| T5 | Среднеагрессивные c твёрдыми включениями |
| T6 | Общее назначение |
| T8 | Среднеагрессивные растворы (экономичный вариант) |
| T9 | Среднеагрессивные растворы c небольшим содержанием частиц |
| T10 | Среднеагрессивные c твёрдыми включениями |
Графики производительности и напора
Расшифровка обозначений
| 311 | WR | V | T1 | B | 1,5 kW |
| | модель | 311 до 14 м³/час до 16 м | 413 до 22 м³/час до 24 м | 514 до 36 м³/час до 26 м | 615 до 50 м³/час до 30 м |
| материал исполнения насоса (см. описание выше) | WR | WF | FC | QR |
| материал уплотнительных колец | V VITON | E EPDM | K FFKM |
| механическое уплотнение (см. описание выше) | 10 | 30 | 40 | 50 | 16 | 80 | 39 | 51 |
| тип присоединений патрубков насоса | B резьба BSP | Z фланцы ISO-ANSI |
| мощностьэлектро- двигателя | 0,75 | 1,1 | 1,5 | 2,2 | 3 | 4 | 5,5 | 7,5 |
Купить центробежный химический насос Argal ZMA-413
Для того, чтобы купить центробежный химический насос Argal ZMA-413 с магнитной муфтой вам необходимо связаться с техническими специалистами компании, используя телефон или почту из раздела контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса Argal с магнитной муфтой или механическим уплотнением, исходя из графиков производительности, напора, глубины самовсасывания, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса и его частей.
Наша компания - официальный дилер Argal (Аргаль) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.
Условия доставки
Доставляем заказы по всей России и странам ЕАЭС. Доставка производится транспортными компаниями, доступными в вашем регионе.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
