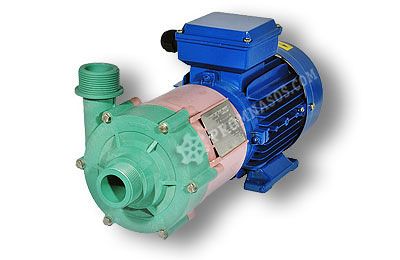

Химический насос Argal TMP 04.04-WR с магнитной муфтой
|
Производитель: Argal Тип: центробежный химический насос с магнитной муфтой Страна производства: Италия Максимальная производительность: 5 м³/час Максимальный напор: 9 м Плотность жидкости: до 1,8 кг/дм³ Тип уплотнения: магнитная муфта Проточная часть: армированный стекловолокном полипропилен (GFR/PP) Минимальная температура жидкости: -5°С Максимальная температура жидкости: 80°С Диаметр входного соединения: 3/4" (внутренняя резьба) Диаметр выходного соединения: 3/4" Самовсасывание: нет Кавитационный запас: 3,2 м Взрывобезопасное исполнение: доступно, версия WX (ATEX) Температура окружающей среды: 0 - +40°С Вес насоса без привода: 1,5 кг. Мощность электропривода: 0,18 / 0,25 / 0,37 кВт (при плотности 1,05 / 1,35 / 1,8 кг/дм³) Вес электропривода: 5,6 / 6,3 / 7,3 кг. (N/P/S) Частота вращения вала: 2900 об/мин Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Описание серии насосов Argal серии TMP
В каталоге насосного оборудования Argal (Аргаль) представлена линейка насосов Prima, оснащённых магнитной муфтой, и состоит из центробежных насосов серии TMP и самовсасывающих насосов серии TMA.
Диапазон насосов TMP включает в себя четыре модели с производительностью от 10 до 200 литров в минуту.
Отдельно стоящий, закрытый двухсторонний корпус выполнен из цельно вылитых под давлением элементов и готов для использования с обычным мотором.
Argal обладает сертификатом качества ISO 9001:2000.
Серия TMP представляет собою центробежный насос с горизонтальной осью вращения, закрытым двухсторонним корпусом, проточная часть которого изготовлена из усиленных полимеров, и таких материалов как: керамика, карбон и фторированных эластомеров. В насосе отсутствует контакт с металлическими компонентами. Комбинация указанных материалов обеспечивает лучшую производительность в узком секторе "химических насосов".
Варианты исполнения и производительность
Будучи изготовленными из полипропилена, армированного стекловолокном (GFR/PP) или из трифторхлорэтилена и этилен заполненного карбоновыми волокнами (CFF/E-CTFE), насосы Argal могут быть успешно использованы для перекачивания химических (агрессивных, щелочей и кислот) жидкостей низкой и средней температуры (от -20°С до +100°С).
Благодаря прочной магнитной муфте, изготовленной из редкоземельных материалов (неодим-железо-бор NdFeB), а также вариантам исполнения: N (стандартное), P (усиленное) и S (особо усиленное), насос Argal TMP 04.04-WR способен на максимальной производительности перекачивать жидкости с плотностью 1,05 - 1,35 - 1,8 кг на 1 кг/дм³.
Возможные варианты насоса центробежного химического насоса Argal TMP 04.04-WR:
Argal TMP 04.04-N-WR - до 1,05 кг/дм³
Argal TMP 04.04-P-WR - до 1,35 кг/дм³
Argal TMP 04.04-S-WR - до 1,8 кг/дм³
Три варианта материалов внутренних элементов насоса дают возможность применять их для перекачивания широкого диапазона жидкостей: от чистой воды до слегка абразивных, сильно щелочных жидкостей или солей, таких как гипохлорид натрия, а также кислот, таких как азотная, серная и др.
Обеспечение герметичности
Для передачи крутящего момента с ведущего вала электромотора на ведомый вал используется сила взаимодействия магнитных полей, иначе говоря - магнитная муфта. Данная технология исключает протечки и механический контакт внутреннего блока (электродвигателя) и внешнего блока (проточная часть насоса). Магнитное поле создается постоянными магнитами (неодим-железо-бор NdFeB) установленными в ведущей и ведомой полумуфтах.
Использование магнитной муфты позволяет добиться высших показателей:
- герметичности (позволяет сохранять чистоту перекачиваемого продукта);
- долговечности (не имеет изнашивающихся деталей, срок службы определяется сроком службы магнитов, не менее 15 лет);
- отсутствия технического обслуживания;
- исключает разрушение валов и узлов агрегата при ударном торможении;
- не потребляет энергии.
Безопасность и эксплуатация
Использование магнитной муфты исключает наличие каких бы то ни было уплотнений в рабочем механизме насоса. Единственное уплотнение, которое находится между двумя частями корпуса, при бережном использовании прослужит вам весь срок эксплуатации.
Насос может работать любое количество времени без жидкости в проточной части насоса без повреждений, благодаря наличию линейки, в которой направляющая втулка изготовлена из карбон высокой плотности (CARB.HD), версия R.
Благодаря наличию версии X, в которой направляющая втулка изготовлена из карбида кремния (SiC), насосы Argal могут перекачивать жидкость, в которой содержится до 5% твёрдых включений размером не более 0,3 мм.
Внутреннее устройство
Направляющая втулка химического насоса Agral TMP 04.04-WR может быть изготовлена из трёх различных материалов на выбор заказчика.
R - карбон высокой плотности - может работать без жидкости ("на сухую") без повреждений и износа.
X - карбид кремния - позволяет перекачивать жидкость с наличием твёрдых частиц до 0,3 мм с концентрецией не более 5%.
N - армированный стекловолокном фторопласт - применяется в обычных условиях.
Графики напора и производительности
Габаритные размеры
| a1 |
62 мм |
L |
330 мм |
r1 |
123 мм |
B3 |
- мм |
|||
| a1.1 |
70 мм |
h1 |
63 мм |
r |
163 мм |
L1 |
- мм |
|||
| Q |
47 мм |
HD |
160 мм |
rb |
135 мм |
L3 |
- мм |
|||
| h2 |
100 мм |
m1 |
80 мм |
s |
7 мм |
h3 |
- мм |
|||
| h2.1 |
108 мм |
n1 |
100 мм |
B2 |
- мм |
s2 |
- мм |
Расшифровка обозначений из названия насоса
Стандартные комплектации
Argal TMP-04.04-N-WR-V-N1-BEN3, Argal TMP-04.04-N-WR-V-R1-BEN3, Argal TMP-04.04-N-WR-V-X1-BEN3
Argal TMP-04.04-N-WR-V-N1-BEN1, Argal TMP-04.04-N-WR-V-R1-BEN1, Argal TMP-04.04-N-WR-V-X1-BEN1
Argal TMP-04.04-P-WR-V-N1-BEN3, Argal TMP-04.04-P-WR-V-R1-BEN3, Argal TMP-04.04-P-WR-V-X1-BEN3
Argal TMP-04.04-P-WR-V-N1-BEN1, Argal TMP-04.04-P-WR-V-R1-BEN1, Argal TMP-04.04-P-WR-V-X1-BEN1
Argal TMP-04.04-S-WR-V-N1-BEN3, Argal TMP-04.04-S-WR-V-R1-BEN3, Argal TMP-04.04-S-WR-V-X1-BEN3
Argal TMP-04.04-S-WR-V-N1-BEN1, Argal TMP-04.04-S-WR-V-R1-BEN1, Argal TMP-04.04-S-WR-V-X1-BEN1
Argal TMP-04.04-N-WR-E-N1-BEN3, Argal TMP-04.04-N-WR-E-R1-BEN3, Argal TMP-04.04-N-WR-E-X1-BEN3
Argal TMP-04.04-N-WR-E-N1-BEN1, Argal TMP-04.04-N-WR-E-R1-BEN1, Argal TMP-04.04-N-WR-E-X1-BEN1
Argal TMP-04.04-P-WR-E-N1-BEN3, Argal TMP-04.04-P-WR-E-R1-BEN3, Argal TMP-04.04-P-WR-E-X1-BEN3
Argal TMP-04.04-P-WR-E-N1-BEN1, Argal TMP-04.04-P-WR-E-R1-BEN1, Argal TMP-04.04-P-WR-E-X1-BEN1
Argal TMP-04.04-S-WR-E-N1-BEN3, Argal TMP-04.04-S-WR-E-R1-BEN3, Argal TMP-04.04-S-WR-E-X1-BEN3
Argal TMP-04.04-S-WR-E-N1-BEN1, Argal TMP-04.04-S-WR-E-R1-BEN1, Argal TMP-04.04-S-WR-E-X1-BEN1
Купить центробежный химический насос Argal TMP 04.04-WR с магнитной муфтой
Для того, чтобы купить центробежный химический насос Argal TMP 04.04-WR с магнитной муфтой вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса Argal с магнитной муфтой или механическим уплотнением, исходя из графиков производительности, напора, глубины самовсасывания, а также подобрать необходимые опции, тип уплотнения, порекомендуют наиболее подходящий под перекачиваемую среду вариант исполнения корпуса насоса и его частей.
Наша компания - официальный дилер Argal (Аргаль) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.
Руководства по эксплуатации
Условия доставки
Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.
Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
Стоимость
Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
