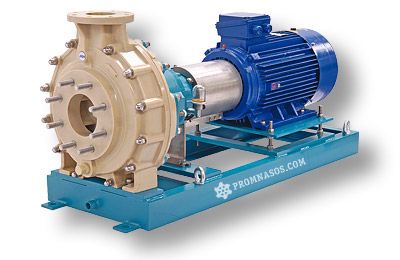

Химический насос Saturn ZMS-ZGS 6x4x13 (1000 rmp)
Производитель: Argal Тип: центробежный химический насос Страна производства: Италия Максимальная производительность: 200 м³/час Максимальный напор: 17 м Плотность жидкости: до 1,8 кг/дм³ Тип уплотнения: механическое уплотнение Проточная часть: эпоксидной смолы виниловый эфир, армированный стекловолокном Максимальная температура жидкости: 80°С Диаметр входного соединения: 150 мм Диаметр выходного соединения: 100 мм Самовсасывание: нет Кавитационный запас: 4 м Температура окружающей среды: -5°C - +40°С Размер твёрдых включений: до 5 мм Вес насоса без привода: 120 кг Мощность электропривода: 4 - 45 кВт Частота вращения вала: 1000 об/мин Уточнить применение и купить: +7 (495) 580-10-53 или info@promnasos.com |
Общее описание серии и преимущества
Корпус химического насоса Saturn ZMS-ZGS 6x4x13 (1000 rmp) компании Argal изготовлен из эпоксидной смолы винилового эфира, армированного стекловолокном. Сам по себе материал - эпоксидная смола винилового эфира или иначе называемые эпокси-виниловые смолы - это набирающий известность по всему миру и заслуживающий всё большее признание материал, который устойчив к широкому спектру кислот, щелочей, их производных, а также отбеливателей, растворителей и прочих агрессивных растворов.
Наиболее широкое применение этот материал находит в химической промышленности в виде труб, проточных частей насосов и элементов механизмов.
Армированный стекловолокном эпоксидной смолы виниловый эфир обладает механической твёрдостью и устойчивостью к истиранию на одном уровне с наиболее распространёнными металлическими сплавами, при этом не коррадирует в растворах кислот и щелочей.
Более того, существует несколько различных структур (химических формул) эпоксидных смол винилового эфира, отличающихся устойчивостью к истиранию - V1A, растворителям - V1C или фтористоводородным соединениям - V1F. Лучшие из модификаций находят своё применение компанией Argal для изготовления насосов серии Saturn (ZGS, ZMS), способных составить достойную конкуренцию, а зачастую превзойти по характеристикам устойчивости, износостойкости и цены насосы из металлических сплавов.
Полный цикл производства насосов из эпоксидной смолы винилового эфира, армированного стекловолокном, серии Saturn компании Argal проходит на заводе в Италии. Формы изготавливаются литьём под давлением с армированием стекловолоконными тканями.
Армирование стекловолокном позволяет усилить структуру готового материала, повышает устойчивость большим механическим нагрузкам. Это позволяет оснащать химические насосы серии Saturn электроприводами мощностью до 90 кВт и создавать давление на выходе до 9 АТМ.
Термореактивные смолы, в отличие от пластиков, не могут быть повторно обработаны после отверждения и это гарантирует лучшие механические свойства: термическая и размерная стабильность, увеличенный срок службы.
Подбор торцевого уплотнения
модель | TR5 | TR8 | TC8 | BF8 | MTR5 | MTR8 | MTC8 |
---|---|---|---|---|---|---|---|
концентрированные соединения фтора | x | x | |||||
концентрированная химия | x | x | |||||
летучие жидкости | x | x | x | ||||
абразивные жидкости | x | x | x | x | x | ||
жидкости с образованием осадка | x | x | x | ||||
растворы с частицами | x | x | x | ||||
% содержания частиц | 1-3 | 1-3 | 1-3 | 1-5 | 1-3 | 1-3 | 1-3 |
размер частиц (мм) | 0.1-0.6 | 0.1-0.6 | 0.1-0.6 | 1-2 | 0.1-0.6 | 0.1-0.6 | 0.1-0.6 |
твёрдость по Моосу | 1-3 | 3-6 | 3-6 | 3-6 | 1-2 | 3-6 | 3-6 |
условия эксплуатации | стандарт | экстремальные | критичные | тяжёлые |
Элементы торцевых уплотнений
модель | TR5 | TR8 | TC8 | BF8 | MTR5 | MTR8 | MTC8 | |
---|---|---|---|---|---|---|---|---|
тип | внешнее одинарное |
внутреннее одинарное |
двойное с промывкой |
|||||
часть | вращающаяся | карбон | карбид кремния |
карбид кремния |
карбид кремния |
карбон | карбид кремния |
карбид кремния |
фиксированная | оксид алюминия |
карбид кремния |
карбид кремния |
карбид кремния |
оксид алюминия |
карбид кремния |
карбид кремния |
|
прокладка | FKM/EPDM | FKM/EPDM | FFKM | FKM/EPDM | FKM/EPDM | FKM/EPDM | FFKM | |
2я часть | вращающаяся | - | - | - | - | карбон | карбон | карбон |
фиксированная | - | - | - | - | оксид алюминия |
оксид алюминия |
оксид алюминия |
Внутреннее строение
1 - Рабочее колесо 2 - Оживал 3 - Корпус 4 - Корпус подшипников и заднего фланца 5 - Подшипник насосной части 6 - Подшипник моторной части 7 - Гибкая соединительная муфта 8 - Вал 9 - Диафрагма 10 - Диафрагма 11 - Сливная пробка 12 - Опорная нога 13 - Болты 14 - Уплотнительное кольцо из FKM 15 - Отверстие для заливки масла 16 - Пресс-маслёнка 17 - Фланцевый адаптор 18 - Термоусадочный диск 19 - Механическое уплотнение BF8 19 - Механическое уплотнение TR5 |
Особенности серии ZGS (соединение через муфту)
Серия ZGS. Присоединение насоса к двигателю посредством гибкой муфты обеспечивает более длительный срок службы механической части насоса и является предпочтительным решением для тяжелых режимов работы и непрерывного использования.
Гибкая соединение позволяет обслуживать насос или двигатель, установленный на общее основание, независимо.
Съемный конструкция позволяет демонтировать поддержку насоса и некоторые проточные элементы, требующие периодической инспекции, без отсоединения корпуса из трубопровода или демонтажа электродвигатель от опорной плиты.
Насоса и электродвигатель собраны на общей опорной плите и соединены через гибкую муфту. Защитный кожух изготовлен из нержавеющей стали и монтируется напрямую к насосной части, то есть не требует закрепления на опорной плите. |
В зависимости от модели спиральный корпус насоса может быть изготовлен в виде простой или двойной спирали (улитки). Во втором случае в заключительной части спираль частично разделена на два независимых раздела, что позволяет снизить радиальные нагрузки на опоры и вал. |
Все насосы серии SATURN с гибкой муфтой оснащены системой демонтажа, которая позволяет разъединять внутреннюю и механическую часть насоса без отсоединения корпуса от арматуры и без перемещения двигателя. |
Опорная плита изготовлена из углеродистой стали, окрашена антикоррозийной эмалью и снабжена системой для регулировки положения двигателя для облегчения достижения соосности вала насоса и вала электропривода. |
Особенности серии ZMS (моноблочная конструкция)
Моноблочная конструкция, рассчитанная на установку привода мощностью до 37 кВт имеет ряд важные функциональных преимуществ. Вал насоса поддерживается подшипником расположен в смазочном кольце. Этот подшипник снимает радиальную нагрузку на вал и за счет уменьшения его поперечного сечения уменьшает нагрузку на подшипники электродвигателя, что способствует продлению срока его службы. Моноблочная конструкция имеет меньшие габариты, что позволяет встраивать насосы в существующие агрегаты.
Насосная часть и электродвигатель соединены напрямую. |
В зависимости от модели спиральный корпус насоса может быть изготовлен в виде простой или двойной спирали (улитки). Во втором случае в заключительной части спираль частично разделена на два независимых раздела, что позволяет снизить радиальные нагрузки на опоры и вал. |
Опорная плита изготавливается из углеродистой стали с нанесением антикоррозийного покрытия. |
Типы структур эпоксидных смол винилового эфира
V1G - базовая версия
V1A - повышенная устойчивость к истиранию
V1C - повышенная устойчивость к растворителям
V1F - повышенная устойчивость к фторводородным соединениям
Графики производительности, напора и мощности привода
выберите напор▼?? ?? ?? ?? ?? предусмотрена установка импеллеров различных диаметров для регулировки рабочих показателей насоса, базовое исполнение выполнено с импеллером предусматривающим максимальные характеристики |
Габаритные размеры
CP | Y | D | X | E1 | H | LA | DNa | Ca | ea | DNm | Cm | em |
597 | 102 | 254 | 343 | 124 | 16 | 60 | 150 | 240 | 20 | 100 | 180 | 18 |
CP | Y | D | X | F | E1 | E2 | H | U | LA | DA | DNa | Ca | ea | DNm | Cm | em |
597 | 102 | 254 | 343 | 318 | 124 | 92 | 16 | 41.3 | 60 | 20 | 150 | 240 | 20 | 100 | 180 | 18 |
Купить химический насос Saturn ZMS-ZGS 6x4x13 (1000 rmp)
Для того, чтобы купить химический насос Saturn ZMS-ZGS 6x4x13 (1000 rmp) вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.
Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из графиков производительности и напора, а также подобрать подходящий по мощности электропривод, тип уплотнения.
Наша компания - официальный дилер завода Argal (Аргаль) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.
