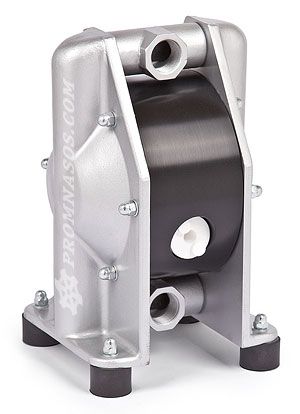

Пневматический мембранный насос Dellmeco DM-40/315-AEE-X


Пневматический мембранный насос Dellmeco DM-40/315-AEE-X Производитель: Dellmeco
Страна производства: Великобритания
Серия: Алюминиевая ATEX серия
Тип: пневматические диафрагменные насосы (мембранные насосы)
Максимальная производительность: 315 л/мин
Максимальное давление: 8 бар
Материал проточной части на выбор: A - алюминий
Диафрагмы: E - пищевая резина (EPDM)
Клапаны: E - пищевая резина (EPDM)
Центральный блок: полипропилен токопроводящий
Размер патрубков: DN40 (1 1/2")
Диаметр подсоединения воздуха: 1/2"
Твёрдые включения: до 10 мм
Самовсасывание: с 4 м
Всасывание в залитом состоянии: с 9 м
Температура продукта: 80°С
Вес: 18 кг

Стоимость: зависит от комплектации согласно описанию ниже.

Позвоните нам и опишите вашу задачу, мы подберём подходящий насос за несколько минут и сообщим стоимость.


Применяемые материалы

корпус и патрубки
(проточная часть)
A алюминий (Al) Наиболее экономичный материал изготовления насоса. Применяется в большинстве стандартных случаев для перекачивания химически нейтральных жидкостей со средней степенью абразивности
мембраны E EPDM Применяется для химически агрессивных жидкостей, хорошая устойчивость к абразиву. Не подходит для жидкостей на масляной основе и растворителей
клапаны E EPDM Применяется для химически агрессивных жидкостей, со средней степенью абразивности. Не подходит для жидкостей на масляной основе и растворителей

Габаритные размеры


A
273 mm

F
110 mm

K
220 mm
B
267 mm

G
R 1/2"

L
213 mm
C
417 mm

H
382 mm

M
45 mm
D
34 mm

I
11 mm



E
G 1 1/2"

J
9 mm



Внутреннее строение

Поз. Кол-во Наименование Материал DM 40/315 DM 50/565
1. 2 Корпус Алюминий 3 40 01 60 3 50 01 60
Алюминий+PTFE 3 40 01 61 3 50 0161
Корпус (с устройством слива) Алюминий 3 40 301 60 3 50 301 60
Корпус АISI 316 3 40 01 52 3 50 01 52
Корпус (с устройством слива) АISI 316 3 40 301 52 3 50 301 52
Корпус Чугун 3 40 01 65 3 50 01 65
2. 1 Центральный блок Полипропилен 1 40 10 28 1 50 10 28
Полиэтилен токопроводный 1 40 10 21 1 50 10 21
Алюминий 1 40 10 60 1 50 10 60
3. 2 Всасывающий/напорный патрубки Алюминий 3 40 30 60 3 50 30 60
АISI 316 3 40 30 52 3 50 30 52
Чугун 3 40 30 65 3 50 30 65
Двойные всас./напорный патрубки Алюминий 3 40 31 60 -
4. 2 Мембрана TFM (PTFE) 1 40 50 05 1 50 50 05
EPDM 1 40 50 08 1 50 50 08
NBR 1 40 50 10 1 50 50 10
5. 4 Клапан PTFE 1 40 60 23 1 50 60 23
EPDM 1 40 60 08 1 50 60 08
NBR 1 40 60 10 1 50 60 10
АISI 316 1 40 60 52 1 50 60 52
Полиуретан 1 40 60 07 1 50 60 07
б. 4 Стопор АISI 304 3 40 39 50 3 50 39 50
АISI 316 3 40 39 52 3 50 39 52
7. компл. Уплотнительные кольца NBR, EPDM, FЕР/FРМ SDP 40А SDP 50А
9. 8 Шпилька АISI 304 3 40 42 50 3 50 42 50
11. 4 Амортизатор Резина/сталь 1 40 69 06 1 40 69 06
Резина/AISI 304 1 40 69 52 1 50 69 52
12. 16 Гайка с шайбой Сталь 1 40 45 59 1 50 45 59
13. 1 Воздушный механизм РЕТ/NBR 1 40 020 31 1 40 020 31
РЕТ/FRM 1 40 020 32 1 40 020 32
14. 1 Шток АISI 304 1 40 40 50 1 50 40 50
15. компл. Уплотнительные кольца NBR/FРМ AVD 03 AVD 03
16. компл. Уплотнительные кольца Полиэтилен/NBR SHD 03 SHD 04
17. 1 Глушитель Полиэтилен 1 40 99 20 1 40 99 20
Бронза 1 40 99 86 1 40 99 86
18. 1 Штуцер РЕТ 1 40 46 25 1 40 46 25
35. 1 Центральный блок в сборе Полипропилен 1 40 11 28 1 50 11 28

График производительности, давления и расхода воздуха

Особенности насоса

Режимы работы

Работа в режиме самовсасывания пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-40/315-AEE-X
Работа в погружённом состоянии пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-40/315-AEE-X
Работа при положительном давлении на всасывании (с подпором) пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-40/315-AEE-X

Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-40/315-AEE-X обладает способностью самовсасывания с глубины до 5 метров при работе в режиме "сухого хода". В залитом состоянии максимальный показатель составляет 9 метров. Высота самовсасывания зависит от конфигурации насоса и параметров эксплуатации. Все данные и графики основаны на испытаниях на воде при температуре 20 С.

Насос Dellmeco может работать при полном погружении в жидкость. При этом трубопровод с выходящим воздухом должен быть выведен выше уровня жидкости. Материалы корпуса насоса и комплектующих должны быть совместимы с окружающей средой.

При положительном давлении на всасывании (с подпором) насосы Dellmeco работают наиболее эффективно, когда давление на входе ограничено 0.5 - 0.6 бар. Наиболее распространенный способ установки при откачивании донных осадков из танков и очистных сооружений.

Подбор типоразмера

Демпфер пульсации

Расшифровка кода

Варианты исполнения

Как купить пневматический мембранный насос Dellmeco DM-40/315-AEE-X?

Руководства по эксплуатации

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
