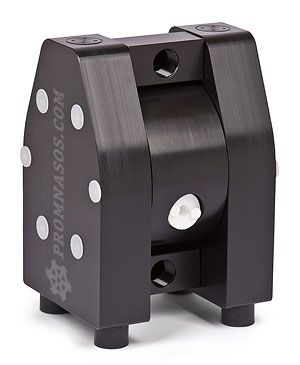

Пневматический мембранный насос Dellmeco DM-25/125-RTT


Пневматический мембранный насос Dellmeco DM-25/125-RTT Производитель: Dellmeco
Страна производства: Великобритания
Серия: Полиэтиленовая ATEX серия
Тип: пневматические диафрагменные насосы (мембранные насосы)
Максимальная производительность: 125 л/мин
Максимальное давление: 8 бар
Материал проточной части на выбор: R - полиэтилен токопроводящий
Диафрагмы: T - фторопласт (PTFE)
Клапаны: T - фторопласт (PTFE)
Центральный блок: полиэтилен токопроводящий
Размер патрубков: DN25 (1")
Диаметр подсоединения воздуха: 1/4"
Твёрдые включения: до 7 мм
Самовсасывание: с 4 м
Всасывание в залитом состоянии: с 9 м
Температура продукта: 70°С
Вес: 9 кг

Стоимость: зависит от комплектации согласно описанию ниже.

Позвоните нам и опишите вашу задачу, мы подберём подходящий насос за несколько минут и сообщим стоимость.


Применяемые материалы

корпус и патрубки
(проточная часть)
R полиэтилен токопроводящий
с содержанием графита
Применяется для перекачивания химически агрессивных жидкостей. Обладает лучшей, по сравнению с нержавеющей сталью, химической стойкостью. Подходит для жидкостей с высокой степенью абразивности
мембраны T фторопласт (PTFE) Применяется для перекачивания самых химически агрессивных жидкостей, в том числе при высоких температурах
клапаны T фторопласт (PTFE) Применяется для перекачивания химически агрессивных жидкостей, в том числе при высоких температурах

Габаритные размеры


A
200 mm

F   123 mm
K
140±2 mm
B
232±2 mm

G
R 1/4"

L
170±2 mm
C
312 mm

H
287 mm

M
80 mm
D
35 mm

I
28 mm



E
G 1"

J
40 mm



Внутреннее строение

Поз. Кол-во Наименование Материал DM 15/55 DM 25/125
1. 2 Корпус Полиэтилен 2 15 001 20 2 25 001 20
Полиэтилен токопроводный 2 15 001 21 2 25 001 21
Тефлон 2 15 001 23 2 25 001 23
Тефлон токопроводный 2 15 001 24 2 25 001 24
2. 1 Центральный блок Полиэтилен 1 15 10 20 1 25 10 20
Полиэтилен токопроводный 1 15 10 21 1 25 10 21
3. 2 Всасывающий/напорный патрубки Полиэтилен 2 15 30 20 2 25 30 20
Полиэтилен токопроводный 2 15 30 21 2 25 30 21
Тефлон 2 15 30 23 2 25 30 23
Тефлон токопроводный 2 15 30 24 2 25 30 24
АISI 316 2 15 35 53 2 25 35 53
Всасывающий/напорный патрубки двойные Полиэтилен 2 15 31 20 2 25 31 20
1 Всасывающий патрубок (бочковый вариант) Полиэтилен 2 15 33 20 2 25 33 20
Тефлон 2 15 33 23 2 25 33 23
4. 2 Мембрана TFM (Тефлон) 1 15 50 05 1 25 50 05
EPDM 1 15 50 08 1 25 50 08
NBR 1 15 50 10 1 25 50 10
5. 4 Цилиндрический клапан Полиэтилен 2 15 56 20 2 25 56 20
Тефлон 2 15 56 23 2 25 56 23
Полиэтилен токопроводный 2 15 56 21 2 25 56 21
Тефлон токопроводный 2 15 56 24 2 25 56 24
Клапан Тефлон 1 15 60 23 1 25 60 23
EPDM 1 15 60 08 1 25 60 08
NBR 1 15 60 10 1 25 60 10
АISI 316 1 15 60 52 1 25 60 52
Полиуретан 1 15 60 07 1 25 60 07
Керамика 1 15 60 90 1 25 60 90
7. компл. Уплотнительные кольца FEP/FPM, EPDM, PTFE/FРМ, PTFE/EPDM, PTFE-с/FRM, PTFE-с/EPDM SDP 15Р SDP 25Р
9. 6 Шпилька АISI 304 2 15 042 50 2 25 042 50
11. 4 Амортизатор Резина 1 15 69 06 1 25 69 06
12. 12 Гайка с шайбой АISI 304 1 15 045 50 1 25 045 50
13. 1 Воздушный механизм РЕТ/NBR 1 15 020 31 1 15 020 31
FER/FRM 1 15 020 32 1 15 020 32
14. 1 Шток АISI 304 1 15 40 50 1 25 40 50
15. компл. Уплотнительные кольца NBR/FРМ AVD 02 AVD 02
16. компл. Уплотнительные кольца Полиэтилен/NBR SDH 01 SDH 02
17. 1 Глушитель Полиэтилен 1 08 99 20 1 25 99 20
Бронза 1 08 99 86 1 25 99 86
18. 1 Штуцер РЕТ 1 15 46 25 1 15 46 25
19. 1 Ручка АISI 304 3 15 98 50 3 25 98 50
20. 1 Труба Полипропилен 1 15 96 28 1 25 96 28
Тефлон 1 15 96 23 1 25 96 23
22. 4 Седло клапана Полиэтилен 2 15 54 20 2 25 54 20
Тефлон 2 15 54 23 2 25 54 23
Полиэтилен токопроводный 2 15 54 21 2 25 54 21
Тефлон токопроводный 2 15 54 24 2 25 54 24
24. 2 Нижняя заглушка Полиэтилен 2 15 59 20 2 25 59 20
Тефлон 2 15 59 23 2 25 59 23
Полиэтилен токопроводный 2 15 59 21 2 25 59 21
Тефлон токопроводный 2 15 59 24 2 25 59 24
25. 2 Верхняя заглушка Полиэтилен 2 15 55 20 2 25 55 20
Тефлон 2 15 55 23 2 25 55 23
Полиэтилен токопроводный 2 15 55 21 2 25 55 21
Тефлон токопроводный 2 15 55 24 2 25 55 24
26. 2 Стопор Полиэтилен 2 15 39 20 2 25 39 20
Тефлон 2 15 39 23 2 25 39 23
Полиэтилен токопроводный 2 15 39 21 2 25 39 21
Тефлон токопроводный 2 15 39 24 2 25 39 24
27. 2 Винт Полиэтилен 2 15 38 20 2 25 38 20
Тефлон 2 15 38 23 2 25 38 23
Полиэтилен токопроводный 2 15 38 21 2 25 38 21
Тефлон токопроводный 2 15 38 24 2 25 38 24
28. 2 Уплотнительное кольцо FER/FRM 2 15 78 04 2 25 78 04
EPDM 2 15 78 08 2 25 78 08
35. 1 Центральный блок в сборе Полиэтилен 1 15 11 20 1 25 11 20
70. 12 Заглушка Полиэтилен 2 15 058 20 2 25 058 20

График производительности, давления и расхода воздуха

Особенности насоса

Режимы работы

Работа в режиме самовсасывания пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-25/125-RTT
Работа в погружённом состоянии пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-25/125-RTT
Работа при положительном давлении на всасывании (с подпором) пневматического диафрагменного насоса (мембранного насоса) Dellmeco DM-25/125-RTT

Пневматический диафрагменный насос (мембранный насос) Dellmeco DM-25/125-RTT обладает способностью самовсасывания с глубины до 5 метров при работе в режиме "сухого хода". В залитом состоянии максимальный показатель составляет 9 метров. Высота самовсасывания зависит от конфигурации насоса и параметров эксплуатации. Все данные и графики основаны на испытаниях на воде при температуре 20 С.

Насос Dellmeco может работать при полном погружении в жидкость. При этом трубопровод с выходящим воздухом должен быть выведен выше уровня жидкости. Материалы корпуса насоса и комплектующих должны быть совместимы с окружающей средой.

При положительном давлении на всасывании (с подпором) насосы Dellmeco работают наиболее эффективно, когда давление на входе ограничено 0.5 - 0.6 бар. Наиболее распространенный способ установки при откачивании донных осадков из танков и очистных сооружений.

Подбор типоразмера

Демпфер пульсации

Расшифровка кода

Варианты исполнения

Как купить пневматический мембранный насос Dellmeco DM-25/125-RTT?

Руководства по эксплуатации

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.

Стоимость

Стоимость на тот или иной насос зависит от его исполнения: материала проточной части и внутренних элементов, типа уплотнения, мощности электродвигателя и т.д. Об этом написано выше. Нет никакого "базового" исполнения, есть сотни различных комбинаций и модификаций. Всё индивидуально подбирается под Вашу конкретную задачу. Пишите, звоните или заполняйте заявку, это внесёт ясность и исключит ошибку.
