Поверхностные самовсасывающие центробежные насосы для грязной воды и жидкостей с включениями


Краткий обзор представленной продукции

Для экономии Вашего времени в нескольких предложениях мы ясно и подробно расскажем об универсальных и надёжных центробежных поверхностных самовсасывающих насосах Varisco, особенностях их применения и возможностях.

Эти агрегаты в стандартном исполнении из износостойкого чугуна с простой и надёжной внутренней конструкцией разрабатывались и обычно применяются для работы в тяжёлых условиях, в основном для перекачивания загрязнённых вод, содержащих твёрдые включения. Работы по осушению подвалов, котлованов, подача воды из водохранилищ, системы рециркуляции загрязнённых вод, - это наиболее часто встречающееся применение.

В результате более чем 50 лет производства заводу-изготовителю стало очевидно, что зарекомендовавшие себя на практике с учётом постоянных улучшений конструкции насосы должны применяться не только для тяжёлых работ по перекачке загрязнённых жидкостей, но значительно шире. В дальнейшем линейка была расширена за счёт применения различных материалов изготовления элементов проточной части.

Сначала появились модели из бронзы, предназначенные для работы с морской водой на судах. После этого начался выпуск насосов из нержавеющей стали, что позволило сделать эти насосы подходящими для решения огромного спектра задач.

Исполнение из нержавеющей стали AISI 316, соответствующей ГОСТ российской стали марки 03Х17Н14М3, даёт возможность этой линейке насосов из грязного подвала переместиться в цех, где требуется перекачивать агрессивные или пищевые продукты. Следует, однако, отметить, что версия насоса из нержавейки не обязательно должна перекачивать соки. Дело в том, что такой насос может применяться по своему основному назначения для откачки загрязнённых вод в случаях разлива химикатов или других опасных жидкостей, то есть как аварийные насосы там, где чугунные не подойдут.

Огромное количество этих агрегатов, оснащённых дизельным приводом, используется на строительных площадках всего мира, в том числе в России. Проходя мимо строительного объекта обратите внимание на работающий там поверхностный насос, и Вы с большой долей вероятности увидите покрашенные в тёмно-жёлтый цвет дизельный насос JE от компании Varisco. За рубежом эти модели стоят на охране населённых пунктов в случаях наступления водяной стихии, таких как, например, разливы рек, подъём воды в водохранилищах; ими снащены пожарные станции.

Взрывобезопасное исполнение позволяет перекачивать горючие и легковоспламеняющиеся жидкости: бензин, лёгкие нефтепродукты.

В завершении нельзя обойти стороной отличительную черту этих поверхностных насосов - возможность самовсасывания жидкости без залива всасывающего шланга. Требуется заполнить лишь проточную часть самого насоса, для чего в корпусе имеется резьбовая заглушка. Это не составит труда, так как насос обычно находится в зоне доступа к нему сотрудниками или обслуживающим персоналом. С внутренней стороны корпуса на всасывающем патрубке находится обратный клапан, который улучшает всасывающие способности насоса, удерживает часть жидкости после остановки насоса внутри проточной части, тем самым освобождая от повторного её заполнения перед стартом.

В наличии на складе всегда имеются некоторые модели из представленного списка ниже, звоните и мы обсудим и подберём ту или иную модель для решения Вашей задачи.


Каталог поверхностных центробежных самовсасывающих насосов
для грязной воды и жидкостей с включениями


Varisco серия J


- созданы для работы в тяжёлых условиях,
- исполнение из чугуна, нержавеющей стали или бронзы,
- большой выбор уплотнений,
- комплектация одно- или трёхфазными электромоторами,
- консольная или моноблочная конструкция,
- взрывобезопасные модификации для нефтяной промышленности.

Это по праву даёт возможность считать эти насосы универсальными центробежными насосами для работы в тяжёлых условиях.



модель
Varisco
(кликабельно)
производи-
тельность
напор размер
патрубков
глубина
всасывания
твёрдые частицы мощность
JE 1-110 до 22 м³/час до 15 м 1½" до 5 м 20 мм 1,1 кВт
JE 1-160 до 20 м³/час до 27 м 1½" до 5 м 8 мм 2,2 кВт
JE 1-180 до 25 м³/час до 34 м 1½" до 5 м 11 мм 4 кВт
JE 2-100 до 30 м³/час до 13 м 2" до 5 м 18 мм 1,1 кВт
JE 2-120 до 44 м³/час до 18 м 2" до 6 м 25 мм 2,2 кВт
JE 2-170 до 44 м³/час до 31 м 2" до 6 м 13 мм 4 кВт
JE 2-180 до 50 м³/час до 34 м 2" до 5 м 15 мм 5,5 кВт
JE 2-215 до 46 м³/час до 57 м 2" до 6 м 14 мм 11 кВт
JE 3-100 до 60 м³/час до 12 м 3" до 7 м 25 мм 2,2 кВт
JE 3-140 до 70 м³/час до 20 м 3" до 6 м 28 мм 4 кВт
JE 3-180 до 85 м³/час до 34 м 3" до 8 м 27 мм 7,5 кВт
JE 3-210 до 80 м³/час до 15 м 3" до 4 м 40 мм 4 кВт
JE 3-225 до 95 м³/час до 53 м 3" до 8 м 23 мм 15 кВт
JE 3-250 до 65 м³/час до 67 м 3" до 6 м 12 мм 18,5 кВт
JE 3-252 до 95 м³/час до 72 м 3" до 7,5 м 14 мм 22 кВт
JE 3-305 до 105 м³/час до 108 м 3" до 7 м 20 мм 55 кВт

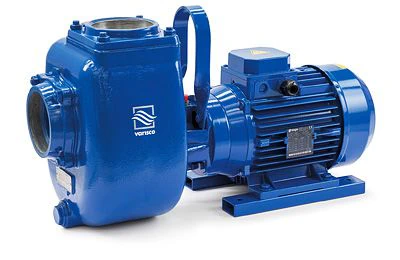

JE 4-100 до 100 м³/час до 13 м 4" до 7,5 м 38 мм 4 кВт
JE 4-159 до 155 м³/час до 26 м 4" до 7 м 45 мм 15 кВт
JE 4-160 до 150 м³/час до 24 м 4" до 8 м 45 мм 11 кВт
JE 4-250 до 150 м³/час до 18 м 4" до 6 м 55 мм 7,5 кВт
JE 4-253 до 150 м³/час до 19 м 4" до 7 м 45 мм 7,5 кВт
JE 4-316 до 180 м³/час до 29 м 4" до 8 м 38 мм 18,5 кВт

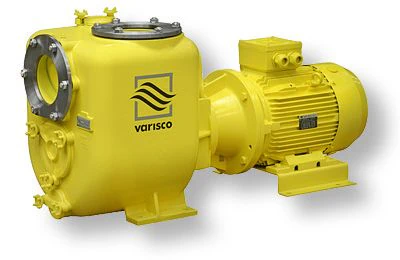

JE 6-250 до 300 м³/час до 15 м 6" до 5 м 76 мм 11 кВт
JE 6-253 до 300 м³/час до 14 м 6" - 45 мм 11 кВт
JE 6-350 до 300 м³/час до 33 м 6" до 6 м 37 мм 30 кВт
JE 6-355 до 330 м³/час до 32 м 6" до 10 м 47 мм 30 кВт
JE 6-400 до 380 м³/час до 38 м 6" до 8 м 50 мм 45 кВт
JE 8-300 до 480 м³/час до 20 м 8" до 6 м 60 мм 22 кВт
JE 8-305 до 420 м³/час до 17 м 8" до 4 м 76 мм 18,5 кВт
JE 10-305 до 600 м³/час до 18,5 м 10" до 9 м 76 мм 30 кВт
JE 12-400 до 1200 м³/час до 15 м 12" до 6 м 70 мм 55 кВт

Техническая документация на насосы для грязной воды

Применение

Не только грязная вода

Принцип самовсасывания

Преимущества

Основные особенности

Возможные варианты исполнения

Varisco JE
материал корпуса
материал крыльчатки
материал вала
материал (тип) уплотнения
область применения
G 1
чугун
чугун
закалённая сталь
карбид кремния и
NBR (масло-бензостойкая резина)

работа с жидкостями, содержащими песок, грязь или твёрдые вещества во взвешенном состоянии с рН 5-13, улавливание дыма, циркуляция водной эмульсии для охлаждения инструмента станков и шлифовальных кругов, циркуляция жидкости для резки и закалки, циркуляция охлаждающей воды в прокатных и волочильных станах, дозировка нейтрализующих составов, откачка осаждённого ила, откачка отстойников, перекачка и циркуляция жидкого навоза.

F 1
чугун
нержавеющая сталь
(AISI 316)
нержавеющая сталь
(AISI 316)
карбид кремния и
VITON (фторуглеродистый каучук)

перекачка, подача и распыление жидких удобрении, солёной или морской воды с содержанием песка

P 1
чугун
чугун
закалённая сталь
карбид кремния и
VITON (фторуглеродистый каучук)

подача воды в краскопульты, отмывка топливных баков

Q 1
чугун
бронза
нержавеющая сталь
(AISI 316)
карбид кремния и
VITON (фторуглеродистый каучук)

работа с солёной или морской водой, промывка, охлаждение и пожаротушение в портах, вспомогательные работы на борту

T 1
чугун повышенной прочности
чугун повышенной прочности
закалённая сталь
карбид кремния и
NBR (масло-бензостойкая резина)
сходное с G 1 применение, но в случаях с повышенной абразивностью перекачиваемой среды
B 1
бронза
бронза
нержавеющая сталь
(AISI 316)
карбид кремния и
NBR (масло-бензостойкая резина)

работа в море, забор и подача солёной морской воды в бассейны

K 1
нержавеющая сталь
(AISI 316)
нержавеющая сталь
(AISI 316)
нержавеющая сталь
(AISI 316)
карбид кремния и
VITON (фторуглеродистый каучук)

откачка кислой сточной воды, перекачка разбавленных кислот, фруктовых соков и фруктовых пищевых продуктов

G 2
чугун
чугун
закалённая сталь
карбид вольфрама и
PTFE (фторопласт)
регенерация загрязнённых растворителей
F 2
чугун
нержавеющая сталь
(AISI 316)
закалённая сталь
карбид вольфрама и
PTFE (фторопласт)
перекачивание сходных с модификацией F 1 жидкостей, но являющихся более абразивными
K 2
нержавеющая сталь
(AISI 316)
нержавеющая сталь
(AISI 316)
нержавеющая сталь
(AISI 316)
карбид вольфрама и
PTFE (фторопласт)
устранение разлития химикатов на химических производствах, перекачка и подача едкого натра или каустической соды
P 3
чугун
чугун
закалённая сталь
искусственный графит и
VITON (фторуглеродистый каучук)
перекачка жидких нефтепродуктов, например, дизельного топлива, парафина, керосина и бензина

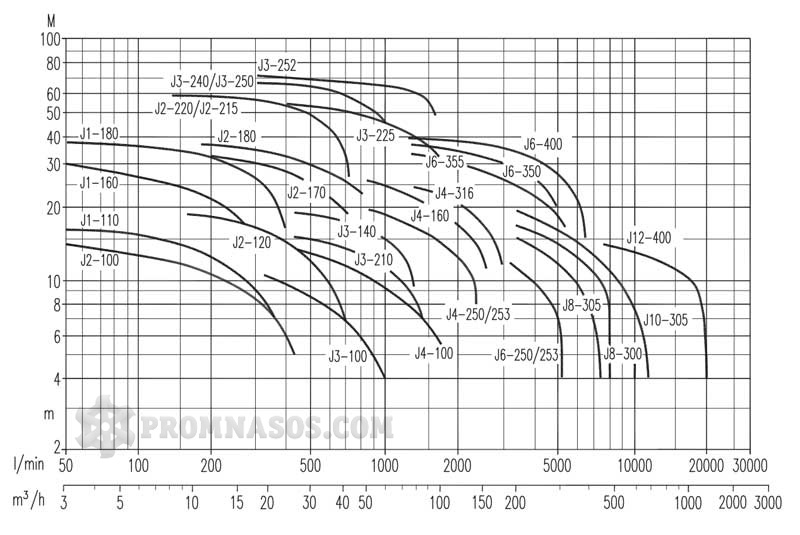

Графики производительности и напора

График производительности и напора самовсасывающих центробежных насосов Varisco JE для грязной воды

Варианты приводов

Varisco JE. Варианты приводов: свободный вал
JS свободный вал
Varisco JE. Варианты приводов: предварительно собранная секция
JP предварительно собранная секция
Varisco JE. Варианты приводов: электропривод
JE электропривод
Varisco JE. Варианты приводов: блок ATEX
JX блок ATEX
Varisco JE. Варианты приводов: бензиновый двигатель
JB бензиновый двигатель
Varisco JE. Варианты приводов: дизельный двигатель
JD дизельный двигатель
Varisco JE. Варианты приводов: гидравлический двигатель
JO гидравлический двигатель
Varisco JE. Варианты приводов: гидравлическая турбина
JT гидравлическая турбина




Модификации

Сертификат соответствия ГОСТ-Р

Инструкция по монтажу, эксплуатации и техобслуживанию

Расшифровка обозначений

JE 4-250 G 1 0 E T 40 TROLLEY
|
модель
|
материалы
исполнения
|
G
чугун
|
F
чугун и нержавеющая сталь
|
P
чугун и особое уплотнение
|
Q
чугун и бронза
|
T
чугун повышенной прочности
|
B
бронза
|
K
нержавеющая сталь

|
тип механического уплотнения
|
1
карбидное
|
2
карбидное с кольцами из PFTE
|
3
графит-карбидное
или
графит-керамическое
|
наличие промывки
|
0
без промывки от привода
|
1
с промывкой от привода
|
тип присоединения привода
|
E
стандартное фланцевое присоединение
|
M
иное присоединение
|
S
без привода
|
исполнение электропривода
|
M
однофазное
220В
|
трёхфазное
380В
|
полюсность электропривода
|
4
количество полюсов
2, 4, 6
|
0
стандартное значение вольтажа
|
вариант установки
|
-
моноблок
|
BASE
установка на раму
|
TROLLEY
установка на тележке
|
и др. см описание
