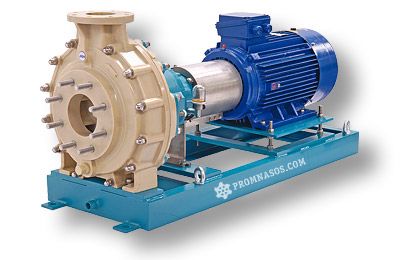

Saturn ZGS 10x8x15 (1450 rmp)


Saturn ZGS 10x8x15 (1450 rmp) Производитель: Argal
Тип: центробежный химический насос
Страна производитель: Италия
Максимальная производительность: 1000 м³/час
Максимальный напор: 45 м
Плотность жидкости: до 1,8 кг/дм³
Тип уплотнения: механическое уплотнение
Проточная часть: эпоксидной смолы виниловый эфир, армированный стекловолокном
Максимальная температура перекачиваемой жидкости: 80°С
Диаметр входного соединения: 250 мм
Диаметр выходного соединения: 200 мм
Самовсасывание: нет
Кавитационный запас: 10 м
Температура окружающей среды: -5°C - +40°С
Вес насоса: 280 кг
Мощность электропривода: 30 - 90 кВт
Частота вращения вала: 1450 об/мин


Общее описание серии и преимущества

Подбор торцевого уплотнения

модель TR5 TR8 TC8 BF8 MTR5 MTR8 MTC8
концентрированные соединения фтора     x x
концентрированная химия x x
летучие жидкости         x x x
абразивные жидкости   x x x   x x
жидкости с образованием осадка         x x x
растворы с частицами       x   x x
% содержания частиц 1-3 1-3 1-3 1-5 1-3 1-3 1-3
размер частиц (мм) 0.1-0.6 0.1-0.6 0.1-0.6 1-2 0.1-0.6 0.1-0.6 0.1-0.6
твёрдость по Моосу 1-3 3-6 3-6 3-6 1-2 3-6 3-6
условия эксплуатации стандарт экстремальные критичные тяжёлые

Элементы торцевых уплотнений

модель TR5 TR8 TC8 BF8 MTR5 MTR8 MTC8
тип внешнее
одинарное
внутреннее
одинарное
двойное
с промывкой
часть вращающаяся карбон карбид
кремния
карбид
кремния
карбид
кремния
карбон карбид
кремния
карбид
кремния
фиксированная оксид
алюминия
карбид
кремния
карбид
кремния
карбид
кремния
оксид
алюминия
карбид
кремния
карбид
кремния
прокладка FKM/EPDM FKM/EPDM FFKM FKM/EPDM FKM/EPDM FKM/EPDM FFKM
2я часть вращающаяся - - - - карбон карбон карбон
фиксированная - - - - оксид
алюминия
оксид
алюминия
оксид
алюминия

Внутреннее строение

1 - Рабочее колесо
Центробежное. Полуоткрытого типа. С лопастями высокой эффективности. Изготавливается литьём цельной формы с металлическим сердечником.

2 - Оживал
Изготовленная из полиэстера деталь с сердечником из нержавеющей стали. Предназначена для для фиксации рабочего колеса. Имеет шестиугольную форму под ключом.

3 - Корпус
Цельнолитая конструкция без стыков и спаев с высочайшей устойчивостью к нагрузкам. Задняя часть корпуса, подвергающаяся в процессе работы особому механическому напряжению в местах расположения фланцев и опор, изготовлены с особой точностью.

4 - Корпус подшипников и заднего фланца

5 - Подшипник насосной части

6 - Подшипник моторной части

7 - Гибкая соединительная муфта

8 - Вал
Изготовлен из нержавеющей стали для работы в тяжёлых условиях. Вал полностью защищен втулками из стеклопластика.

9 - Диафрагма
Изготовлена в FRP, предназначена для поддержки неподвижной часть механического уплотнения и легко заменяется в случае поломки.

10 - Диафрагма

11 - Сливная пробка

12 - Опорная нога

13 - Болты

14 - Уплотнительное кольцо из FKM

15 - Отверстие для заливки масла

16 - Пресс-маслёнка

17 - Фланцевый адаптор

18 - Термоусадочный диск

19 - Механическое уплотнение BF8

19 - Механическое уплотнение TR5

Особенности серии ZGS (соединение через муфту)

Типы структур эпоксидных смол винилового эфира

Графики производительности, напора и мощности привода

Габаритные размеры



CP Y D X F E1 E2 H U LA DA DNa Ca ea DNm Cm em
860 152 368 483 476 203 114.3 22 60.3 100 20 250 350 20 200 295 23

Купить химический насос Saturn ZGS 10x8x15 (1450 rmp)

Для того, чтобы купить химический насос Saturn ZGS 10x8x15 (1450 rmp) вам необходимо позвонить нам по телефону +7 (495) 580-10-53 или связаться с нами другим удобным для вас способом, указанным в разделе контакты.

Технические специалисты нашей компании помогут вам подобрать типоразмер насоса, исходя из графиков производительности и напора, а также подобрать подходящий по мощности электропривод, тип уплотнения.

Наша компания - официальный дилер завода Argal (Аргаль) в России, и вы можете купить у нас любой интересующий вас насос по самой низкой цене с доставкой в кратчайшие сроки.

Условия доставки

Оборудование доставляется по указанному покупателем адресу или отгружается по адресу нахождения терминалов в следующих городах: Абакан, Адлер, Архангельск, Астрахань, Балаково, Барнаул, Белгород, Благовещенск, Братск, Брянск, Бугульма, Великие Луки, Великий Новгород, Владивосток, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Дзержинск, Димитровград, Екатеринбург, Забайкальск, Иваново, Ижевск, Иркутск, Йошкар-Ола, Казань, Калининград, Калуга, Камышин, Кемерово, Киров, Коломна, Кострома, Котлас, Краснодар, Красноярск, Курган, Курск, Липецк, Магнитогорск, Миасс, Москва, Мурманск, Набережные Челны, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Ногинск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Подольск, Псков, Пушкино, Ростов-на-Дону, Рыбинск, Рязань, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Серпухов, Смоленск, Солнечногорск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Сургут, Сызрань, Сыктывкар, Тамбов, Тверь, Тольятти, Томилино, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Уфа, Ухта, Хабаровск, Чебоксары, Челябинск, Череповец, Чита, Энгельс, Ярославль.

Стоимость, срок поставки и место нахождения оборудования уточняйте у инженеров компании.
